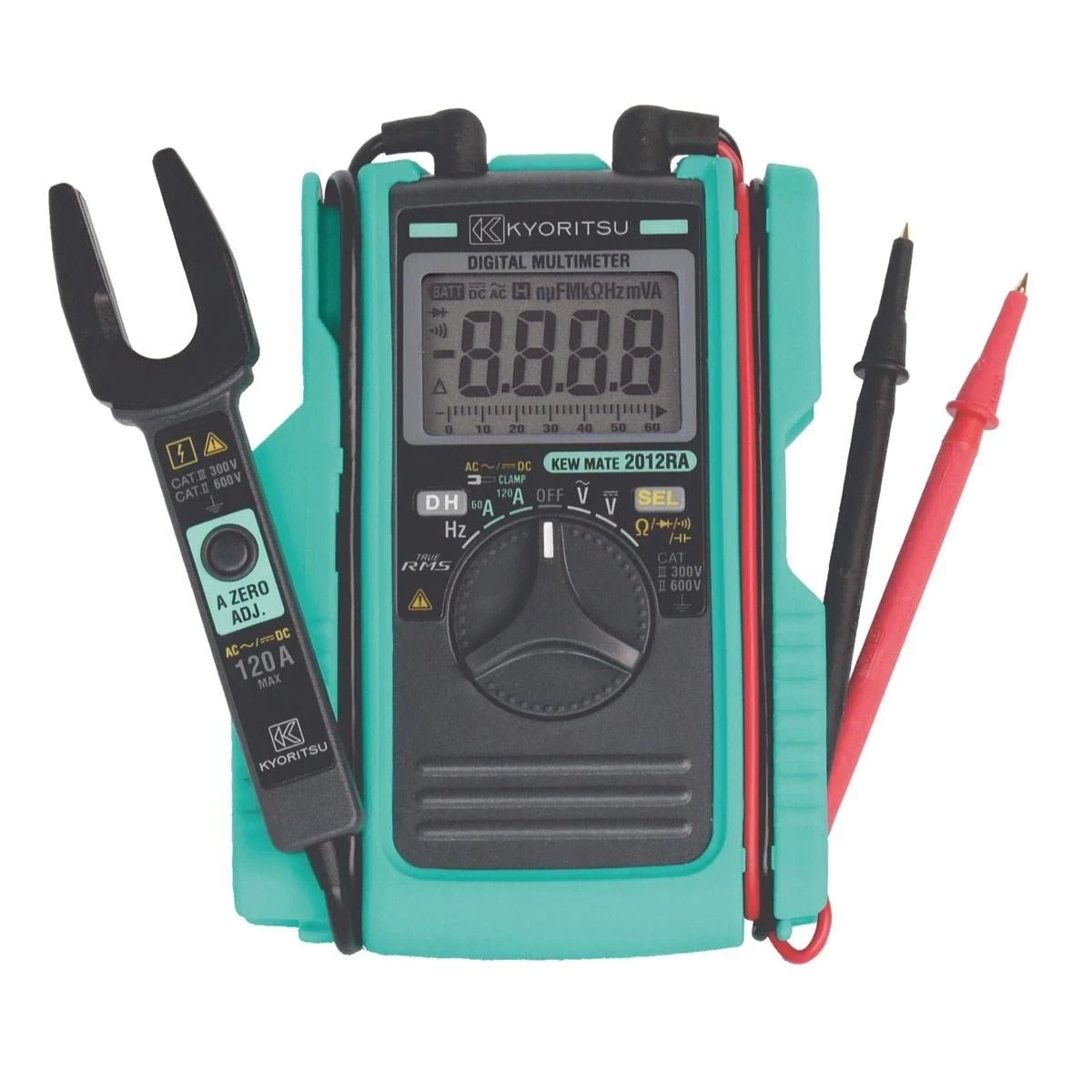

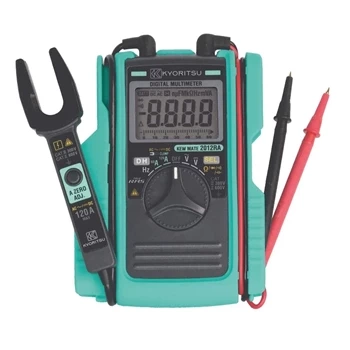

KEW MATE 2012RA to najbogatszy wariant rodziny. Względem modelu 2000A rośnie tu wszystko, co decyduje o zakresie zastosowań: rozdzielczość z 3399 na 6039 punktów, prąd z 60 na 120 A, szczelina czujnika z 6 na 12 mm. Doszła detekcja wartości skutecznej rzeczywistej na napięciu i prądzie przemiennym oraz trzy funkcje warsztatowe: pomiar pojemności, test diod i osobna pozycja pomiaru ciągłości.

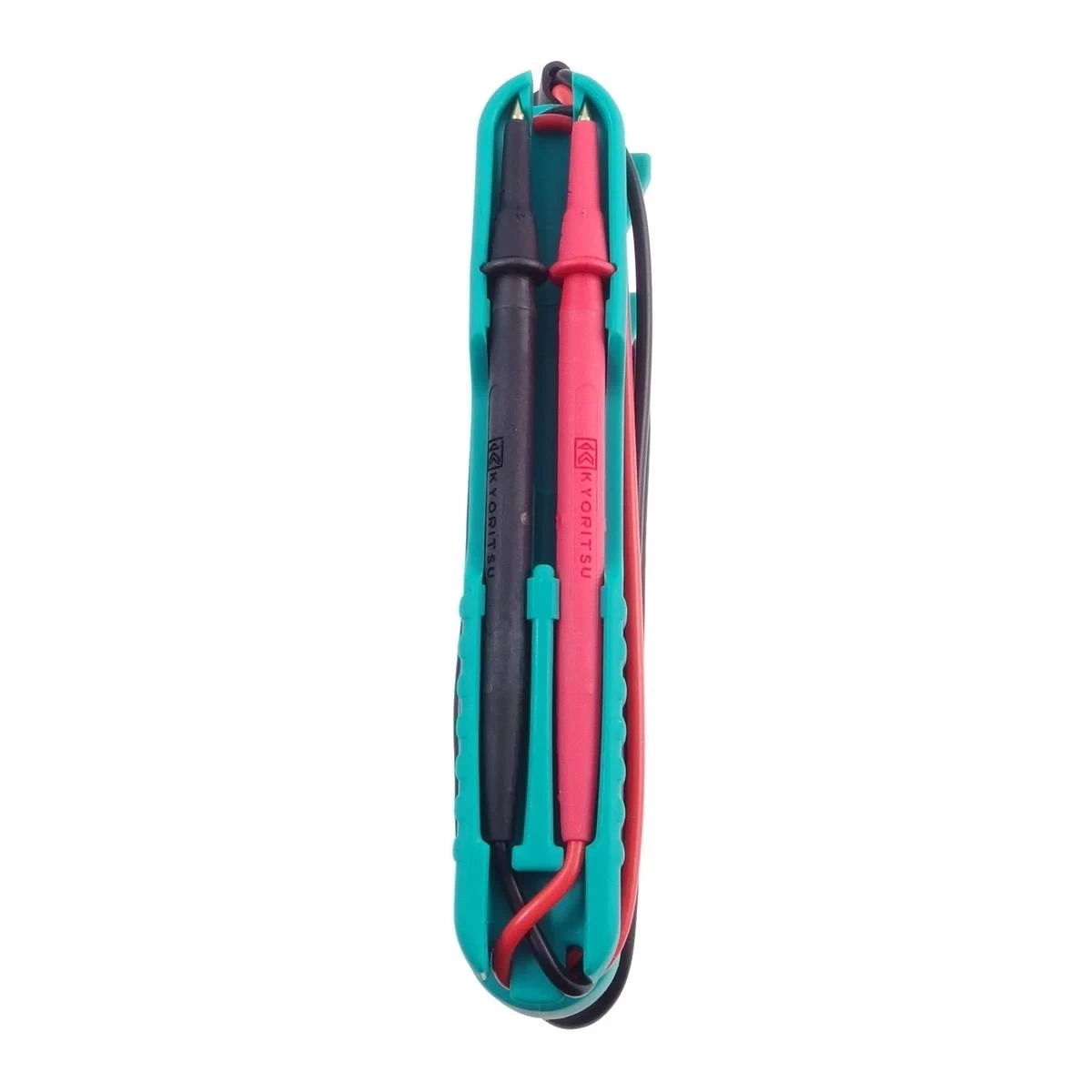

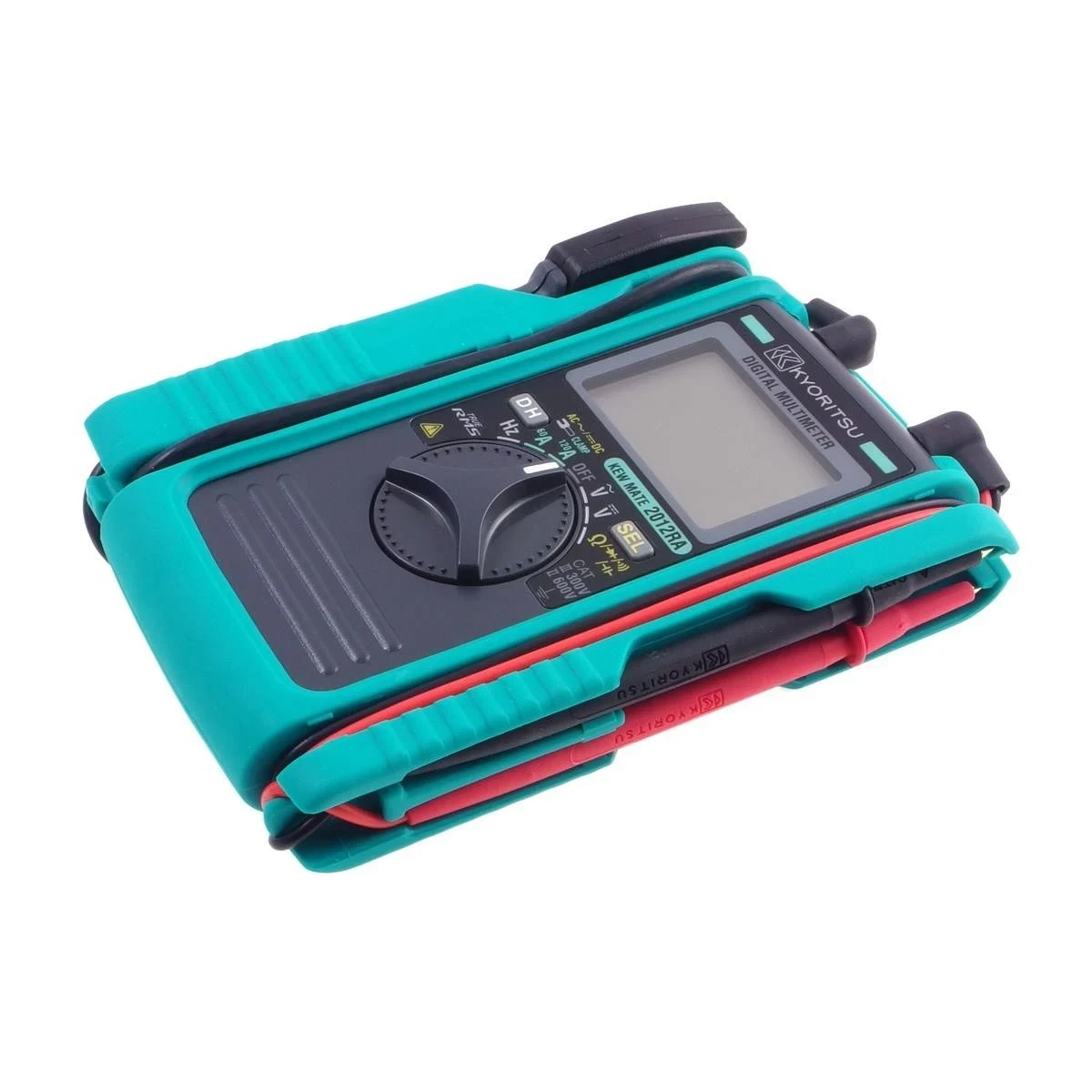

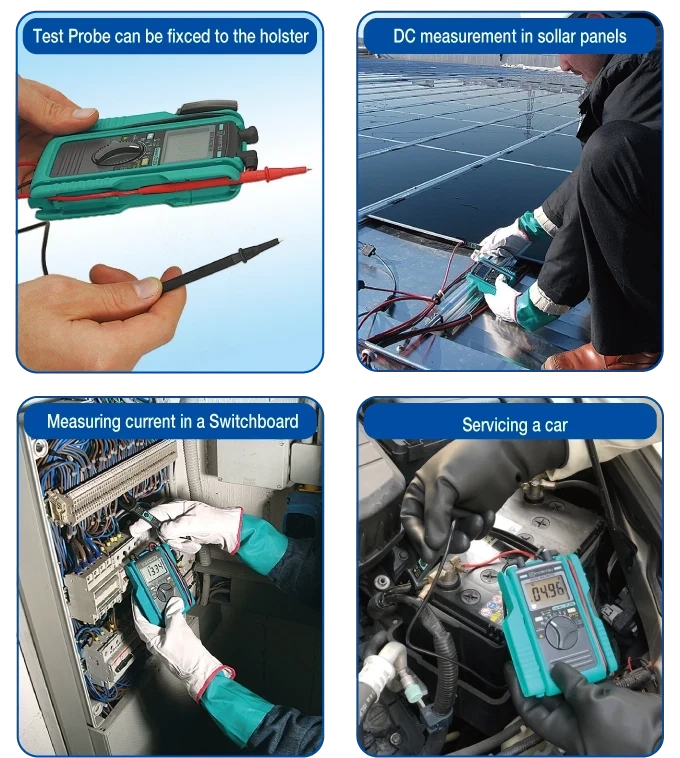

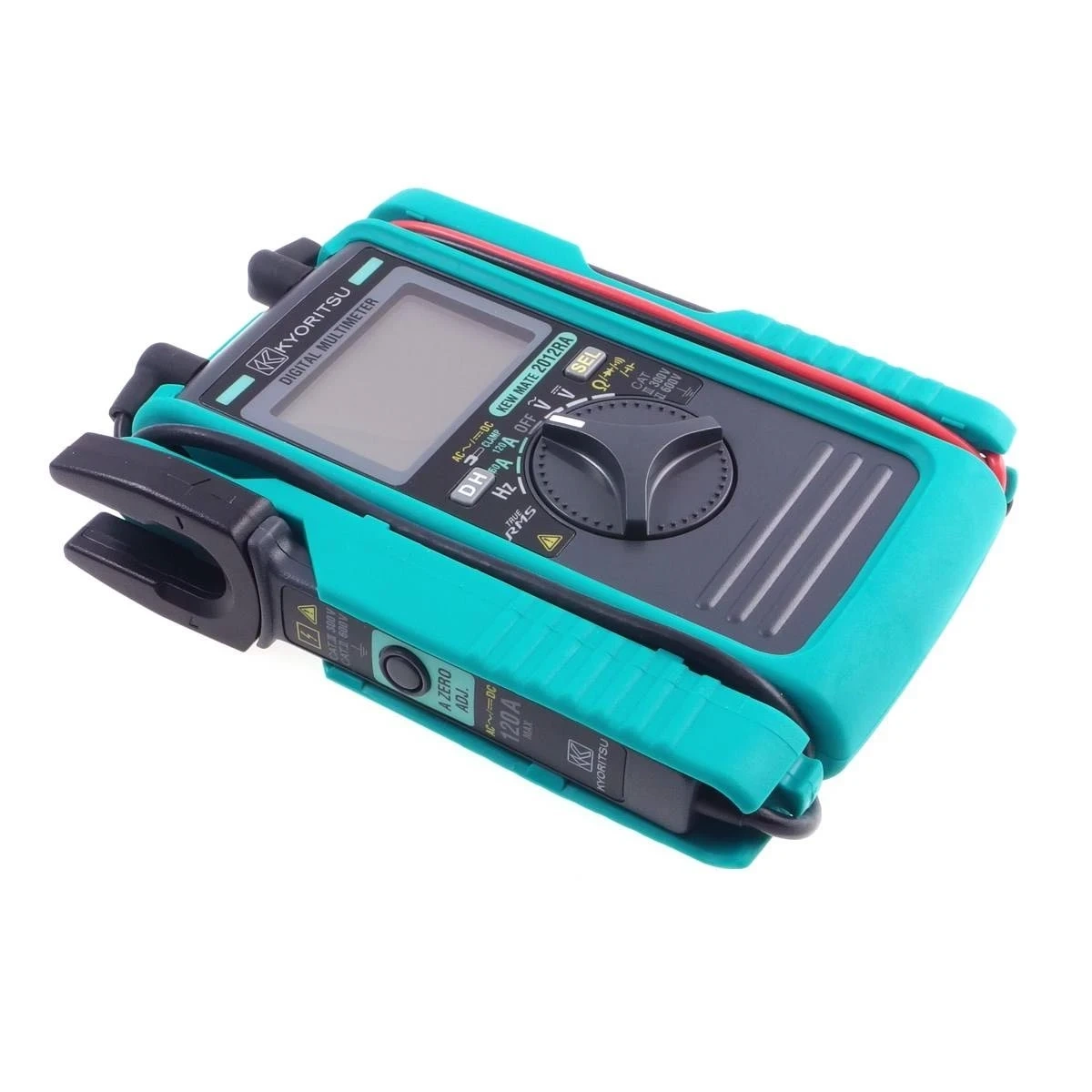

Czujnik cęgowy i przewody pomiarowe są trwale połączone z obudową, a wolny przewód mocuje się w uchwycie kabury, więc jedną ręką trzyma się przyrząd, a drugą sondę. Kategoria CAT III 300 V i deklarowana dokładność ważna przez rok od wzorcowania odróżniają ten przyrząd od mierników hobbystycznych, w których żaden z tych parametrów nie jest zadeklarowany.
Miernik dostępny także ze świadectwem wzorcowania
Koszt świadectwa wynosi 460,00 zł brutto, a czas realizacji to 3 do 5 dni roboczych. Producent zaleca wzorcowanie w odstępach rocznych, ponieważ deklarowana dokładność obowiązuje przez rok od ostatniego wzorcowania.
Zamówienia miernika z wzorcowaniem przyjmuje dział handlowy:
handlowy@avt.pl, tel. +48 456 455 240 (9:00 do 15:00).
Mierniki bez detekcji TRMS prostują napięcie przemienne i mierzą jego wartość średnią, a następnie mnożą wynik przez stały współczynnik 1,111. Współczynnik ten jest prawdziwy wyłącznie dla przebiegu sinusoidalnego, bo dla sinusoidy stosunek wartości skutecznej do średniej wynosi właśnie tyle. Skala takiego miernika jest więc wyskalowana w wartościach skutecznych, ale sam układ reaguje na wartość średnią.
Konsekwencja jest mierzalna. Dla przebiegu prostokątnego o wypełnieniu 1:9 stosunek wartości skutecznej do średniej wynosi około 1,155, a nie 1,111, i miernik uśredniający zaniża wskazanie o blisko 4%. Przy sygnałach o wyższym współczynniku szczytu, jakie generują zasilacze impulsowe, falowniki i regulatory fazowe, błąd rośnie dalej. KEW MATE 2012RA wyznacza wartość skuteczną z rzeczywistego przebiegu, więc wskazanie nie zależy od jego kształtu.
Granica stosowalności też jest podana wprost: dla przebiegów o współczynniku szczytu powyżej 2,5 do deklarowanej dokładności trzeba doliczyć ±2% wskazania i ±2% zakresu. Powyżej tej wartości układ pomiarowy przestaje odwzorowywać szczyty wiernie i wynik należy traktować jako orientacyjny.

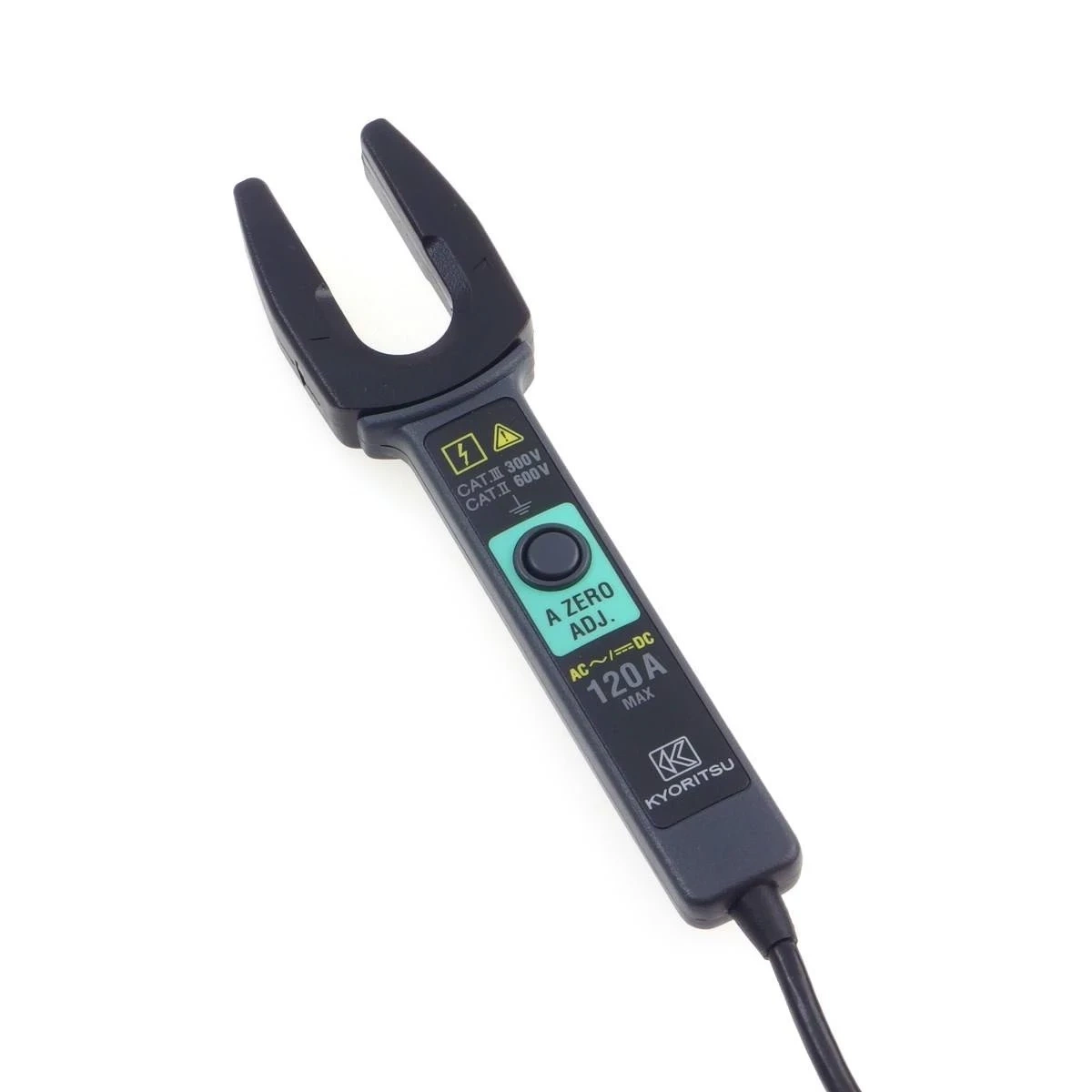

Osobna właściwość dotyczy prądu stałego. Wyzerowanie czujnika przyciskiem A ZERO ADJ przesuwa punkt odniesienia, a wraz z nim obniża maksymalne wskazanie o wartość korekty: po wyzerowaniu o 100 punktów górna granica spada z 6039 do 5939. Przy pomiarach blisko końca zakresu warto o tym pamiętać.
Wszędzie tam, gdzie prąd lub napięcie odbiegają kształtem od sinusoidy: obwody z zasilaczami impulsowymi, falownikami, ściemniaczami fazowymi i prostownikami. Miernik uśredniający mnoży wynik przez stały współczynnik 1,111, prawdziwy tylko dla sinusoidy, i przy przebiegu odkształconym myli się o kilka procent lub więcej.
Do 12 mm średnicy. Szczelina jest otwarta na stałe, więc przewód wsuwa się bokiem, bez rozwierania szczęk i bez rozłączania obwodu. Żyłę trzeba ustawić w osi strzałki naniesionej na czujniku, ponieważ przesunięcie ku brzegowi szczeliny powoduje błąd wskazania.
Deklarowana dokładność ±2,5%rdg ±10dgt obowiązuje od 40,0 nF do 40,00 µF. Wyższe zakresy, do 4039 µF, miernik wyświetla, ale producent nie deklaruje dla nich dokładności.

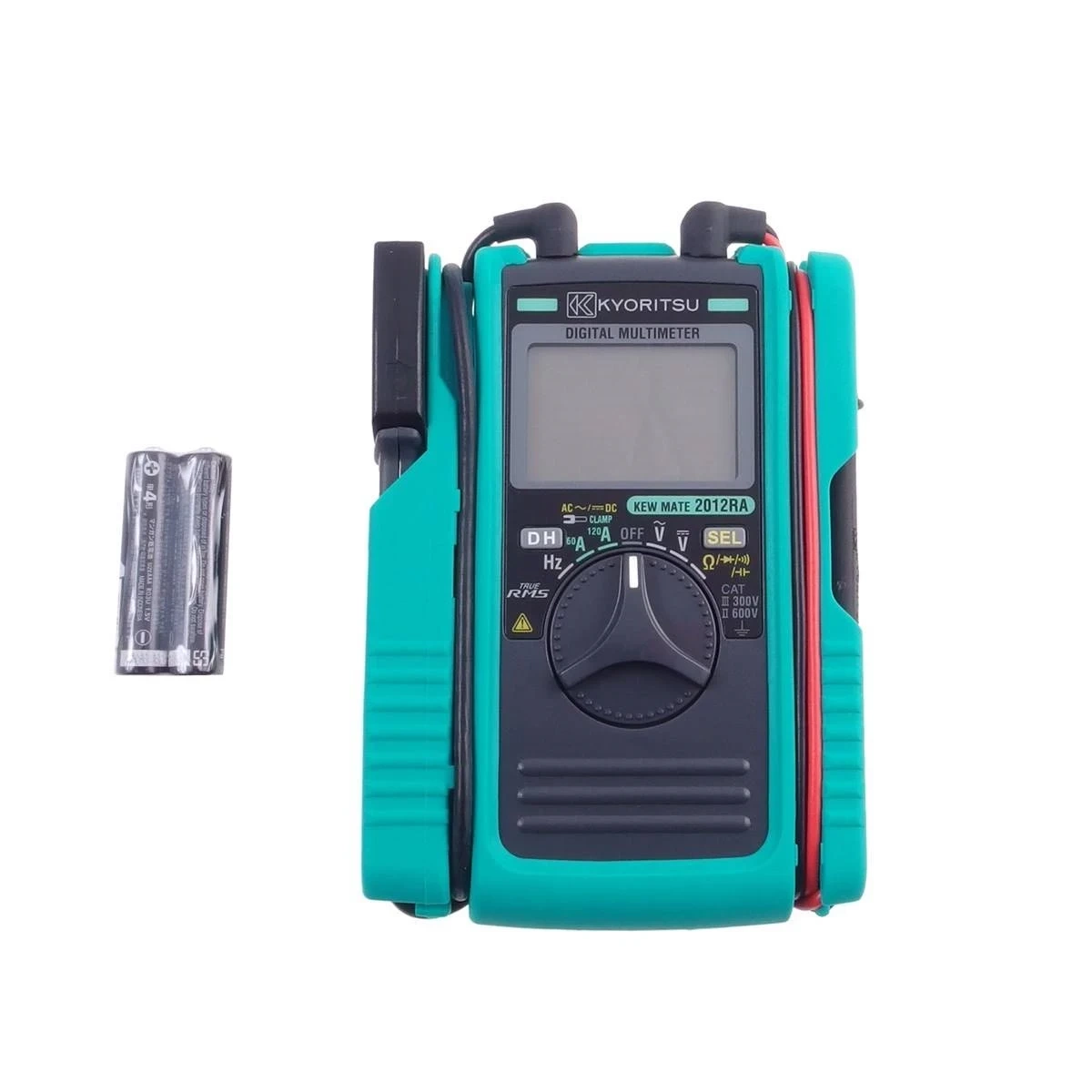

Wskazanie 6039 zamiast 3399, prąd do 120 A zamiast 60 A, szczelina 12 mm zamiast 6 mm, detekcja wartości skutecznej rzeczywistej oraz pomiar pojemności i test diod, których model 2000A nie ma w zestawie funkcji. Dłuższy jest też czas pracy: ok. 150 h na pomiarze napięcia stałego wobec ok. 45 h w modelu 2000A.
