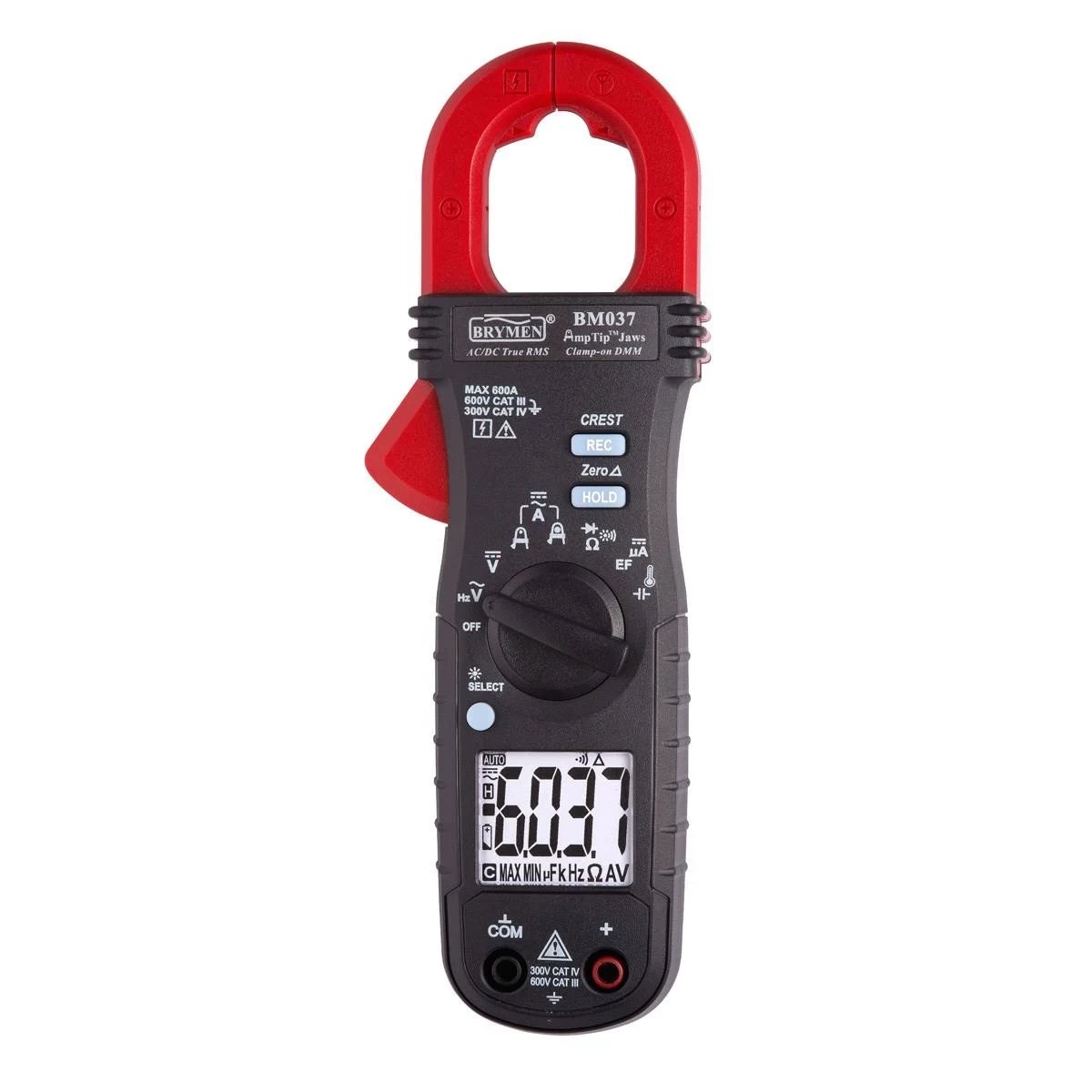

BRYMEN BM037 jest najwyższym modelem serii BM030 i jedynym, który łączy komplet funkcji: pomiar prądu przemiennego i stałego cęgami, zakres AmpTip dla przewodów o małym przekroju, mikroamperomierz stałoprądowy o rozdzielczości 0,1 µA, pomiar pojemności, temperatury oraz częstotliwości sieciowej. Wszystkie pomiary napięcia i prądu przemiennego wykonywane są metodą rzeczywistej wartości skutecznej.
Funkcje napięcia przemiennego i częstotliwości pracują przez filtr dolnoprzepustowy, dzięki czemu miernik radzi sobie z sygnałem z przemienników częstotliwości i utrzymuje stabilne wskazania w otoczeniu zakłóconym elektrycznie. Szczęki rozwierają się na 26 mm, a obudowa o wymiarach 188 x 66 x 32 mm i masie 202 g mieści się w kieszeni kombinezonu.
Kategoria pomiarowa CAT III 600V, odporność na przepięcia 6 kV oraz roczny okres ważności wzorcowania sytuują BM037 wśród mierników profesjonalnych, przeznaczonych do pracy zarobkowej w instalacjach stałych.
Zwykły pomiar cęgowy wymaga wyśrodkowania przewodu w szczękach i jest optymalizowany pod duże prądy. Przy kilku amperach w cienkim przewodzie sterowniczym błąd staje się nieproporcjonalnie duży. AmpTip to osobny zakres 60 A, w którym najlepszą dokładność uzyskuje się przy końcówce szczęk, w miejscu oznaczonym dodatkowym wskaźnikiem. Pozwala to objąć pojedynczą żyłę w ciasnej listwie zaciskowej, bez rozplatania wiązki.
Istotny jest przy tym drugi parametr: błąd wywołany prądem w sąsiednim przewodzie. W BM037 wynosi on poniżej 0,01 A/A, czyli sześciokrotnie mniej niż w modelach BM033 i BM031. W rozdzielnicy, gdzie przewody biegną obok siebie, ta różnica decyduje o tym, czy odczyt opisuje mierzony obwód, czy sumę wpływów z całej wiązki.
Miernik dostępny także ze świadectwem wzorcowania
Koszt świadectwa wynosi 460,00 zł brutto, a czas realizacji to 3 do 5 dni roboczych. Producent zaleca wzorcowanie w odstępach rocznych, ponieważ deklarowana dokładność obowiązuje przez rok od ostatniego wzorcowania.
Zamówienia miernika z wzorcowaniem przyjmuje dział handlowy:
handlowy@avt.pl, tel. +48 456 455 240 (9:00 do 15:00).
Zakres mikroamperowy prądu stałego z rozdzielczością 0,1 µA został przewidziany do serwisu palników gazowych i olejowych. Czujnik płomienia przewodzi prąd rzędu pojedynczych mikroamperów, a jego wartość jest miarą jakości detekcji: zbyt słaby sygnał prowadzi do przypadkowego odpadania przekaźnika płomienia i wyłączania kotła bez widocznej przyczyny.
Producent podaje progi, do których odnosi się pomiar. Czujnik typu rektyfikacyjnego powinien dawać stabilny sygnał co najmniej 2 µA, czujnik ultrafioletowy co najmniej 1,5 µA, a układ z samokontrolą 8 µA. Sygnał zbyt słaby albo wahający się o więcej niż 10% wskazuje na usterkę, której przyczyn szuka się w kilku typowych miejscach.
Przy palnikach gazowych i olejowych z czujnikiem optycznym są to: zbyt niskie napięcie zasilania, niewłaściwe umiejscowienie czujnika, uszkodzone okablowanie, zabrudzone okienko obserwacyjne oraz wadliwy czujnik. Przy palnikach olejowych z fotokomórką dochodzi kopcący płomień, źle wyregulowana przepustnica powietrza oraz temperatura przekraczająca 74°C na fotokomórce. Przy palnikach gazowych z elektrodą jonizacyjną znaczenie mają zakłócenia od zapłonu, rozpoznawalne po różnicy sygnału większej niż 0,5 µA przy zapłonie włączonym i wyłączonym, zbyt małe uziemienie, które musi mieć powierzchnię co najmniej czterokrotnie większą od elektrody, oderwanie płomienia od głowicy oraz temperatura powyżej 316°C na izolatorze elektrody, powodująca zwarcie do masy.
Decydują trzy rzeczy, wszystkie sprawdzalne w dokumentacji. Kategoria pomiarowa określa, gdzie wolno wykonywać pomiary: CAT III 600V obejmuje rozdzielnice i instalację stałą. Deklarowana dokładność obowiązuje przez rok od wzorcowania, więc przyrząd nadaje się do pomiarów udokumentowanych. Trzecia to odporność na przepięcia, tutaj 6 kV, chroniąca użytkownika przy zaburzeniu w sieci.
Różnica dotyczy miejsca w szczękach i zakresu. W trybie zwykłym najlepszą dokładność uzyskuje się po wyśrodkowaniu przewodu, przy zakresie 600 A. W trybie AmpTip przewód umieszcza się przy końcówce szczęk, w miejscu z osobnym wskaźnikiem, a zakres wynosi 60 A. Dzięki temu można objąć pojedynczą żyłę w ciasno ułożonej wiązce, bez jej rozplatania.
Powyżej częstotliwości znamionowej w obwodzie magnetycznym szczęk płyną prądy wirowe, które nagrzewają rdzeń. Producent ostrzega, że temperatura może wtedy osiągnąć poziom niebezpieczny dla użytkownika. Ograniczenie dotyczy pomiaru prądu cęgami, nie pomiarów napięcia przez zaciski.
Szczęki zachowują szczątkowy magnetyzm po wcześniejszych pomiarach, co daje niezerowe wskazanie przy braku prądu. Tryb DC-Zero kompensuje ten offset, a miernik potwierdza operację komunikatem dc_0. Jeżeli wskazanie przekracza rozsądny poziom szczątkowy od -5 do 5 A, miernik sygnalizuje to trzema krótkimi dźwiękami zamiast wykonać zerowanie.
Tak, przez objęcie szczękami więcej niż jednego bieguna obwodu. Wskazanie odpowiada wtedy różnicy prądów, czyli prądowi upływu. Przy pomiarze prądu obciążenia obejmuje się wyłącznie jeden biegun, a szczęki muszą być całkowicie domknięte, inaczej pojawia się błąd pomiaru.
Odcina składowe o wysokiej częstotliwości, którymi jest obarczony sygnał na wyjściu przemiennika częstotliwości. Bez filtru wskazanie zawiera zakłócenia komutacyjne i nie odpowiada napięciu, które widzi silnik. Filtr poprawia też stabilność odczytu w otoczeniu zakłóconym elektrycznie.
BM037 ma komplet funkcji serii. Pomiar prądu stałego cęgami dzieli z modelem BM035, a pomiar pojemności, temperatury, mikroamperów oraz częstotliwości sieciowej z modelem BM033. Względem modeli BM033 i BM031 ma ponadto sześciokrotnie mniejszy błąd wywołany prądem w sąsiednim przewodzie.
Kompensacja spoiny odniesienia zakłada, że wnętrze miernika ma tę samą temperaturę co otoczenie. Po przeniesieniu przyrządu między pomieszczeniami o różnej temperaturze wyrównanie trwa, a przy różnicy powyżej 5°C może zająć nawet godzinę. Do tego czasu wskazania temperatury są obarczone błędem.
