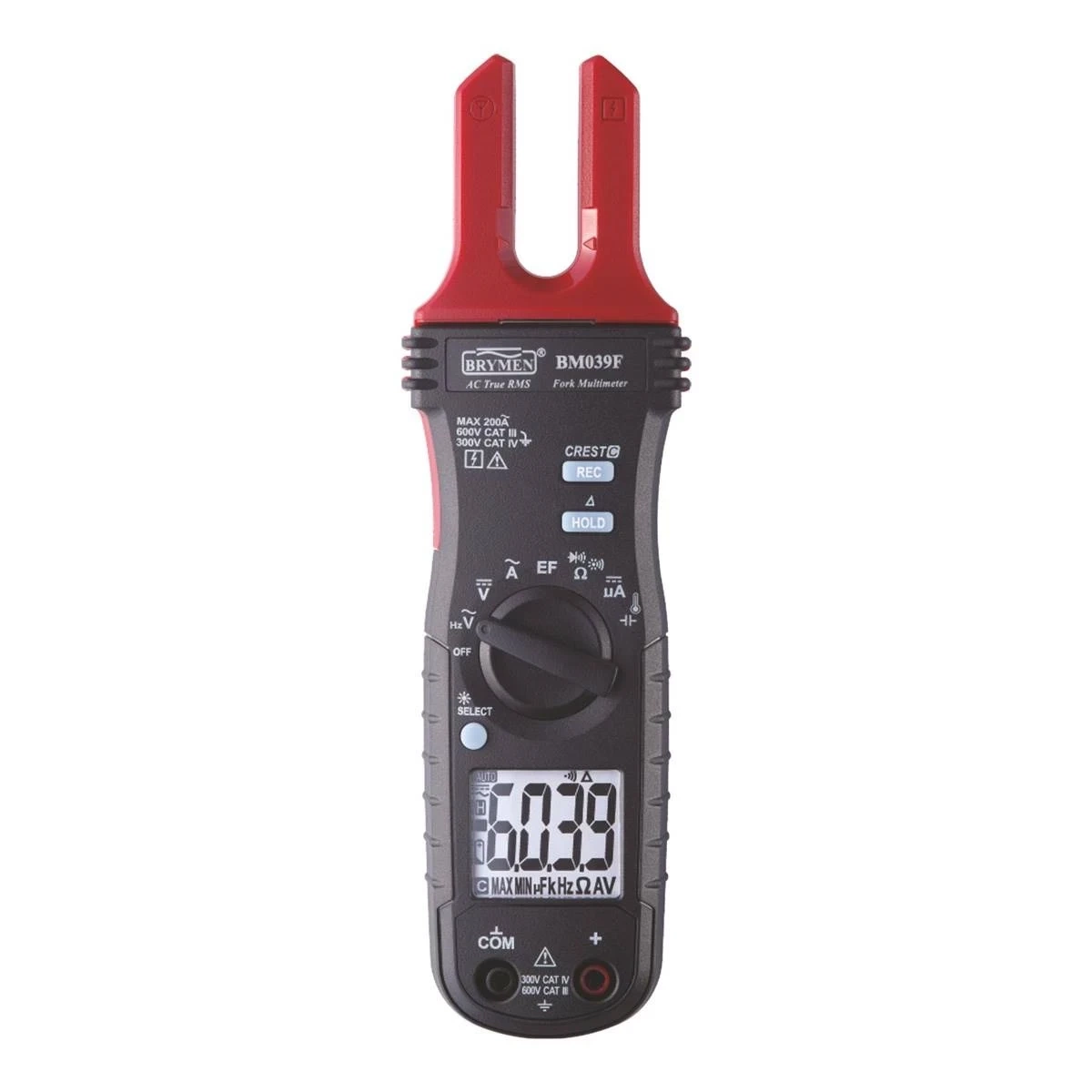

BRYMEN BM039F to miernik cęgowy w odmianie widełkowej (Fork-clamp), mierzący prąd przemienny bez przerywania obwodu. Zamiast zamkniętego pierścienia szczęk ma otwarte widełki, które wsuwa się na przewód z boku, dzięki czemu pomiar jest możliwy w zabudowanej rozdzielnicy, przy szynie zbiorczej i wszędzie tam, gdzie klasyczne cęgi nie mają jak się rozewrzeć. Rozstaw widełek wynosi 12,5 mm, a ich szerokość około 12 mm.
Pomiary prądu i napięcia przemiennego wykonywane są metodą rzeczywistej wartości skutecznej. Funkcje napięcia przemiennego i częstotliwości sieciowej pracują przez filtr dolnoprzepustowy, co pozwala mierzyć sygnał z przemienników częstotliwości i utrzymać stabilny odczyt w otoczeniu zakłóconym elektrycznie. Obudowa o wymiarach 193 x 57 x 32 mm i masie 158 g mieści się w kieszeni.
Kategoria pomiarowa CAT III 600V, odporność na przepięcia 6 kV oraz roczny okres ważności wzorcowania sytuują BM039F wśród mierników profesjonalnych, przeznaczonych do pracy zarobkowej w instalacjach stałych.
Klasyczny miernik cęgowy wymaga miejsca na rozwarcie szczęk wokół przewodu i domknięcie ich w pełny pierścień. W zabudowanej rozdzielnicy, przy przewodach ułożonych ciasno wzdłuż ściany albo przy szynie, tego miejsca zwykle nie ma. Widełki działają inaczej: przewód wsuwa się w szczelinę ruchem bocznym, a pomiar odbywa się bez zamykania obwodu magnetycznego.
Ceną za dostępność jest zakres i tolerancja położenia. Zakres wynosi 200 A, a nie 600 A jak w miernikach cęgowych, i najlepszą dokładność uzyskuje się po ustawieniu przewodu przy wskaźniku środka widełek. Na obudowie oznaczono również górną granicę pola pomiarowego, powyżej której dokładność nie jest specyfikowana. Błąd wywołany prądem w sąsiednim przewodzie wynosi poniżej 0,08 A/A, więc przy pomiarach w gęsto ułożonej wiązce warto odsunąć widełki od pozostałych żył.
Miernik dostępny także ze świadectwem wzorcowania
Koszt świadectwa wynosi 460,00 zł brutto, a czas realizacji to 3 do 5 dni roboczych. Producent zaleca wzorcowanie w odstępach rocznych, ponieważ deklarowana dokładność obowiązuje przez rok od ostatniego wzorcowania.
Zamówienia miernika z wzorcowaniem przyjmuje dział handlowy:
handlowy@avt.pl, tel. +48 456 455 240 (9:00 do 15:00).
Zakres mikroamperowy prądu stałego z rozdzielczością 0,1 µA przewidziano do serwisu palników gazowych i olejowych. Czujnik płomienia przewodzi prąd rzędu pojedynczych mikroamperów, a jego wartość jest miarą jakości detekcji: zbyt słaby sygnał prowadzi do przypadkowego odpadania przekaźnika płomienia i wyłączania kotła bez widocznej przyczyny.
Producent podaje progi odniesienia. Czujnik typu rektyfikacyjnego powinien dawać stabilny sygnał co najmniej 2 µA, czujnik ultrafioletowy co najmniej 1,5 µA, a układ z samokontrolą 8 µA. Sygnał zbyt słaby albo wahający się o więcej niż 10% wskazuje na usterkę.
Przy palnikach z czujnikiem optycznym przyczyn szuka się w zbyt niskim napięciu zasilania, umiejscowieniu czujnika, uszkodzonym okablowaniu, zabrudzonym okienku obserwacyjnym oraz w samym czujniku. Przy palnikach olejowych z fotokomórką dochodzi kopcący płomień, źle wyregulowana przepustnica powietrza oraz temperatura przekraczająca 74°C na fotokomórce. Przy palnikach gazowych z elektrodą jonizacyjną znaczenie mają zakłócenia od zapłonu, rozpoznawalne po różnicy sygnału większej niż 0,5 µA przy zapłonie włączonym i wyłączonym, zbyt małe uziemienie o powierzchni mniejszej niż czterokrotność elektrody, oderwanie płomienia od głowicy oraz temperatura powyżej 316°C na izolatorze elektrody, powodująca zwarcie do masy.
Zasada pomiaru jest ta sama, różni się konstrukcja przetwornika. Cęgi obejmują przewód zamkniętym pierścieniem szczęk i wymagają miejsca na ich rozwarcie. Widełki są otwarte, więc wsuwa się je z boku jednym ruchem, także w zabudowanej rozdzielnicy. Ceną jest niższy zakres, 200 A zamiast 600 A, oraz mniejsza średnica przewodu.
Decydują trzy rzeczy, wszystkie sprawdzalne w dokumentacji. Kategoria pomiarowa określa, gdzie wolno wykonywać pomiary: CAT III 600V obejmuje rozdzielnice i instalację stałą. Deklarowana dokładność obowiązuje przez rok od wzorcowania, więc przyrząd nadaje się do pomiarów udokumentowanych. Trzecia to odporność na przepięcia, tutaj 6 kV, chroniąca użytkownika przy zaburzeniu w sieci.
Rozstaw wynosi 12,5 mm i to jest granica średnicy przewodu wraz z izolacją. Odpowiada to typowym przewodom obwodów odbiorczych i sterowniczych. Do grubszych kabli zasilających konieczny jest miernik cęgowy o odpowiednim rozwarciu szczęk.
Nie. Pomiar bezinwazyjny obejmuje wyłącznie prąd przemienny. Zakres mikroamperowy prądu stałego działa przez zaciski i przewody pomiarowe, czyli wymaga włączenia miernika w obwód, i służy przede wszystkim diagnostyce czujników płomienia.
Powyżej częstotliwości znamionowej w obwodzie magnetycznym widełek płyną prądy wirowe, które nagrzewają rdzeń. Producent ostrzega, że temperatura może wtedy osiągnąć poziom niebezpieczny dla użytkownika. Ograniczenie dotyczy pomiaru prądu, nie pomiarów napięcia przez zaciski.
Tak, przez wsunięcie w widełki więcej niż jednego bieguna obwodu. Wskazanie odpowiada wtedy różnicy prądów, czyli prądowi upływu. Przy pomiarze prądu obciążenia obejmuje się wyłącznie jeden biegun.
Poza sygnałem dźwiękowym miernik miga podświetleniem wyświetlacza. W hałasie panującym na budowie albo w hali produkcyjnej sam dźwięk bywa niesłyszalny, a migające podświetlenie widać kątem oka bez patrzenia na odczyt. Ta sama zasada działa w teście diody, gdzie sygnał ciągły pojawia się poniżej 0,100 V.
Kompensacja spoiny odniesienia zakłada, że wnętrze miernika ma tę samą temperaturę co otoczenie i co wtyk sondy. Po nagłej zmianie warunków wyrównanie trwa, a przy różnicy powyżej 5°C może zająć nawet godzinę, ponieważ obudowa jest szczelna i słabo wentylowana. Nieskompensowana różnica pojawia się jako przesunięcie wskazań.
