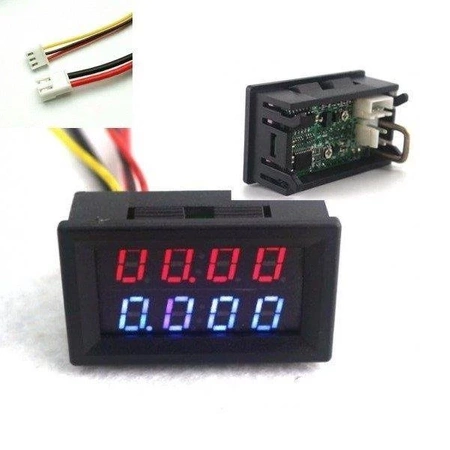

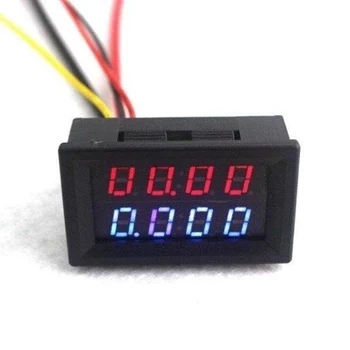

Miernik woltomierz i amperomierz 0-200V 10A z bocznikiem - 0,28'' - 4 cyfry

Uniwersalny miernik panelowy z wbudowanym bocznikiem. Cyfrowy woltomierz mierzy w zakresie od 0 do 200V a amperomierz od 0 do 10A.

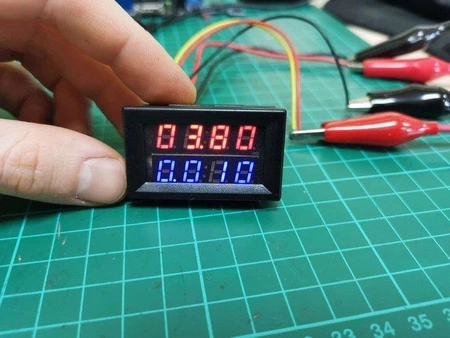

Kolor czerwony wskazuje wynik z woltomierza a niebieski z amperomierza.

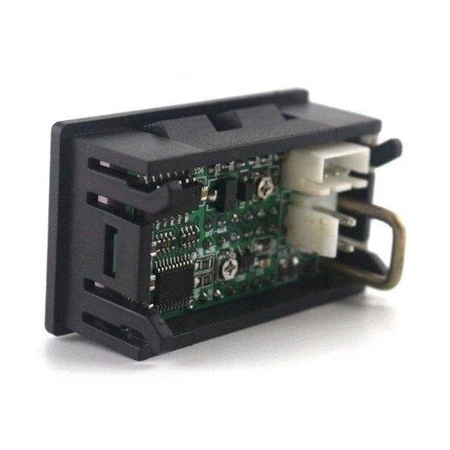

Miernik posiada dwa potencjometry aby można było dokonać kalibracji wskazań wartości woltomierza jak i skalibrować wartość wskazań prądu.
Jeżeli miernik i odbiornik zasilane są z jednego źródła nie należy podłączać czarnego przewodu zasilającego z 3 pinowego złącza.
Wygodny sposób na wykonanie własnego miernika w swoim urządzeniu.

• napięcie zasilania miernika: DC 4.5V - 30V
• pomiar prądu 0-10A DC
• pomiar napięcia 0-199.9V DC
• wielkość cyfr: LED 0,28"
• częstotliwość odświeżania 500 ms /1 pomiar
• dokładność pomiaru: 1%
• temperatura pracy -10* do 65*C
• wymiary 48 x 29 x 28 mm
• wymiary otworu montażowego: 45 x 26 mm

Wyprowadzenia przewodów:

przewody cienkie
- czerwony - zasilanie miernika (max 30V)
- czarny - masa zasilania GND
- żółty - pomiar napięcia. Przy zasilaniu do 30V można złączyć z cienkim czerwonym. Przy zasilaniu powyżej 30V odseparować i podłączyć wyłącznie do odbiornika.

przewody grubsze:
- czarny wejście bocznika - pomiar prądu
- czerwony wyjście bocznika - pomiar prądu
