Profesjonalny lokalizator przewodów, kabli i rur z multimetrem cyfrowym, Noyafa NF-8301

NOYAFA NF-8301 – lokalizator przewodów, kabli i rur z multimetrem cyfrowym

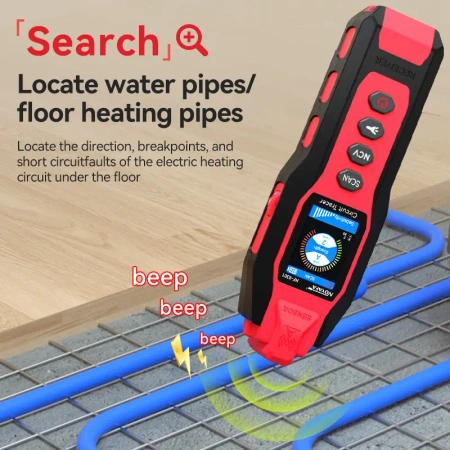

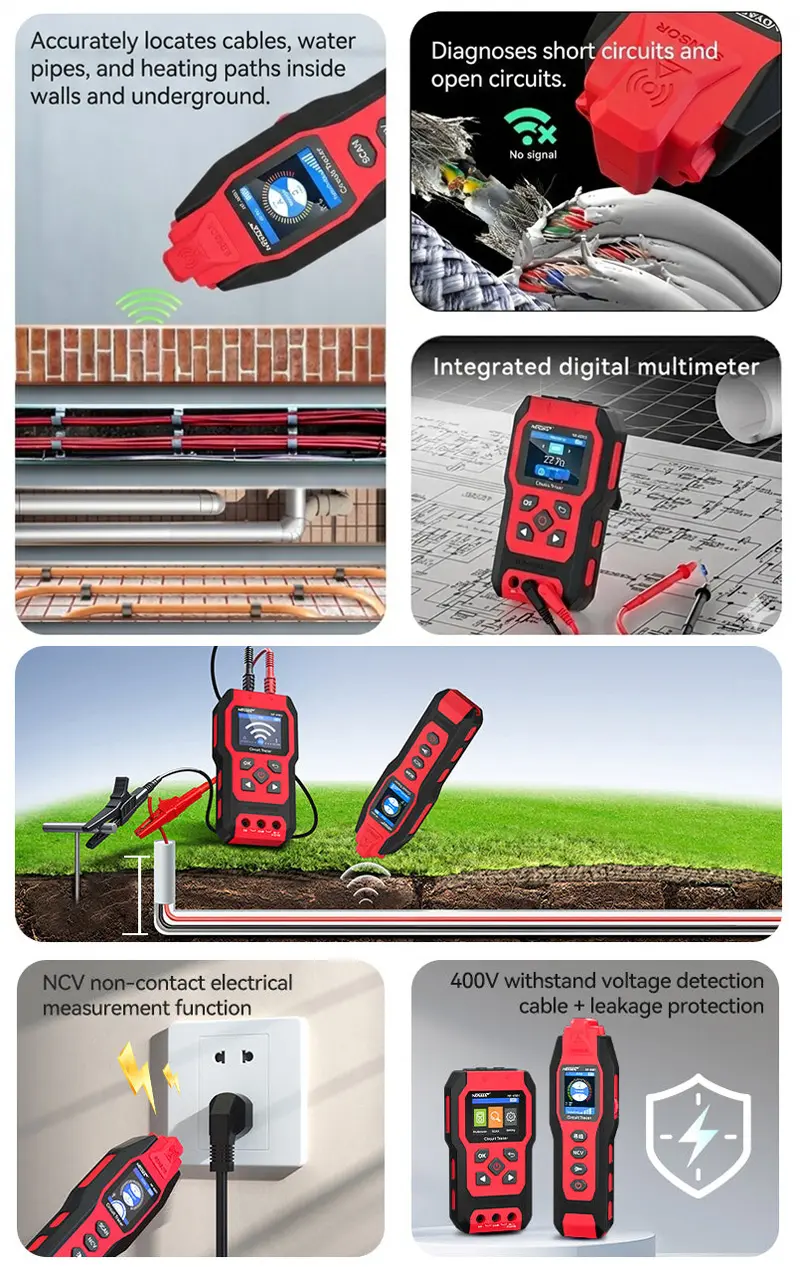

NOYAFA NF-8301 to profesjonalny lokalizator przewodów i kabli przeznaczony do wykrywania tras instalacji elektrycznych, przewodów komunikacyjnych oraz metalowych rur w ścianach, pod podłogą i pod ziemią. Urządzenie może być używane do lokalizacji kabli zasilających, kabli telekomunikacyjnych, przewodów ogrzewania elektrycznego, a także rur wodnych i grzewczych.

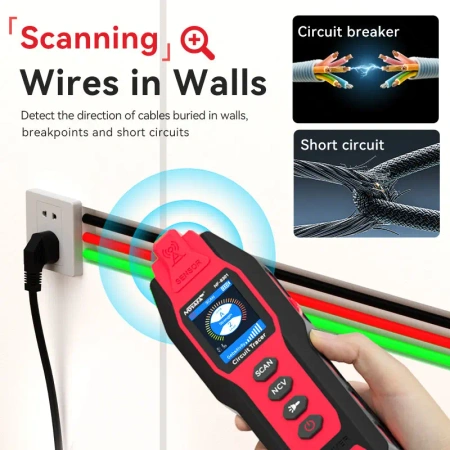

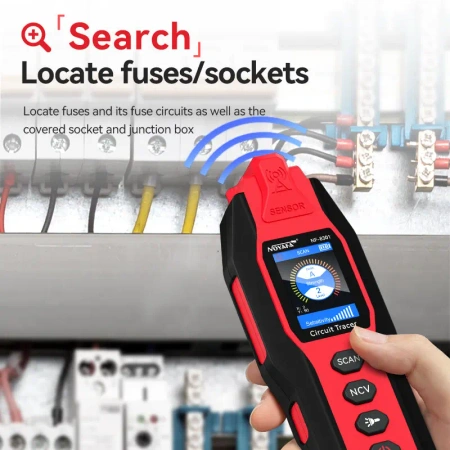

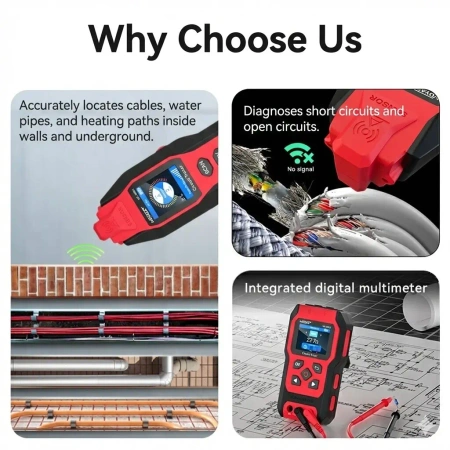

Zestaw pracuje jako circuit tracer, czyli system do śledzenia przebiegu przewodu i wykrywania usterek: przy szukaniu przerw w obwodzie, zwarć, punktów uszkodzenia, a także przy identyfikacji gniazd, puszek, bezpieczników i wyłączników obwodów. To sprzęt kierowany do elektryków, serwisantów, techników utrzymania ruchu, instalatorów HVAC i ekip budowlanych.

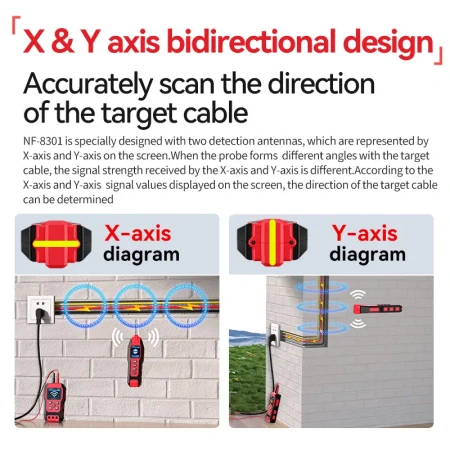

Mocną stroną modelu NF-8301 jest dwukierunkowa detekcja X/Y. Odbiornik wykorzystuje dwie anteny detekcyjne, a wskazania osi X i Y pomagają określić kierunek przebiegu przewodu. W praktyce oznacza to łatwiejsze śledzenie trasy kabla w ścianie i bardziej precyzyjne zawężanie miejsca uszkodzenia.

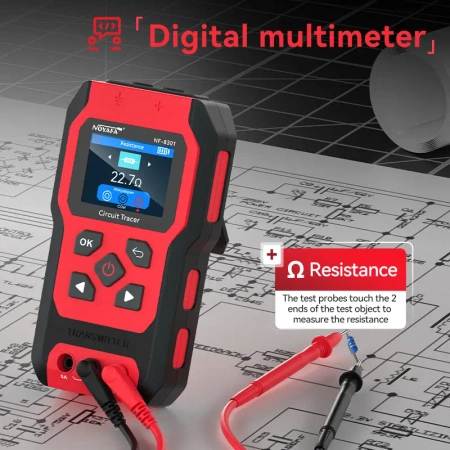

Urządzenie ma również wbudowany multimetr cyfrowy, więc poza samym trasowaniem przewodów może służyć do podstawowych pomiarów elektrycznych. W przesłanej specyfikacji potwierdzono obsługę pomiaru napięcia AC/DC, ciągłości, rezystancji, prądu, częstotliwości oraz temperatury. To ważna zaleta w pracy serwisowej, bo jeden zestaw łączy funkcję lokalizatora i narzędzia pomiarowego.

NOYAFA NF-8301 oferuje 3 poziomy mocy nadawania sygnału oraz 5 poziomów czułości odbiornika, co ułatwia pracę zarówno przy płytkich instalacjach w ścianach, jak i przy trudniejszych zastosowaniach terenowych. Urządzenie posiada czytelny ekran LCD z podświetleniem, sygnalizację dźwiękową, latarkę LED, ładowanie USB Type-C oraz obsługę wielu kodów transmisji: A / C / E / F / H / L.

Specyfikacja techniczna

• Producent / marka: NOYAFA
• Model: NF-8301
• Typ urządzenia: lokalizator przewodów / circuit tracer z nadajnikiem i odbiornikiem
• Zastosowanie: lokalizacja przewodów, kabli i rur w ścianach, podłogach i pod ziemią
• Obsługiwane obiekty: metalowe przewody, kable i rury
• Maksymalna długość kabla: 1000 m
• Zakres napięcia roboczego: 0–400 V
• Wykrywanie napięcia: tak
• Wyświetlanie wyników: LCD + sygnał dźwiękowy
• Regulacja czułości: różne tryby
• Zasilanie: akumulator Litowy 3,7 V 1400 mAh
• Ładowanie: USB Type-C
• Funkcja NCV: tak
• Wbudowany multimetr cyfrowy: tak
• Pomiary multimetru: AC/DC, ciągłość, rezystancja, prąd, częstotliwość, temperatura
• Wykrywanie zwarcia: tak
• Wykrywanie przerwy w obwodzie: tak
• Automatyczne przemiatanie częstotliwości: tak
• Tryb odbioru: manual / auto
• Częstotliwość sygnału nadajnika: 125 kHz
• Częstotliwość odbieranego sygnału: 125 kHz
• Kody transmisji: A / C / E / F / H / L
• Poziomy mocy sygnału: 3
• Poziomy czułości odbiornika: 5
• Czytelny ekran z podświetleniem: tak
• Latarka LED: tak
• Ostrzeżenie o niskim poziomie baterii nadajnika: tak
• Ostrzeżenie o przepięciu / over-voltage warning: tak
• Ochrona uziemienia / grounding protection: tak

Parametry nadajnika:

• Ekran LCD: 52 × 35 mm, ekran TN z podświetleniem
• Test napięcia obwodu AC: 12–400 V (50–60 Hz) ±2,5%
• Test napięcia obwodu DC: 12–400 V ±2,5%
• Typ interfejsu: gniazda multimetru
• Samokontrola sygnału Vp-p nadajnika: tak

Wymiary nadajnika:

• Długość: 158 mm
• Szerokość: 80 mm
• Grubość: 33 mm

Parametry odbiornika:

• Ekran LCD: 52 × 35 mm, ekran TN z podświetleniem
• Wyświetlanie siły sygnału: tak
• Rozpoznawanie niskiego poziomu baterii nadajnika: tak
• Wykrywanie zwarcia: tak
• Wykrywanie przerwy w obwodzie: tak
• Automatyczne przemiatanie częstotliwości: tak
• Tryb pracy: manual / auto
• Funkcja NCV: AC 50–400 V (50–60 Hz) ±2,5%

Wymiary odbiornika:

• Długość: 228 mm
• Szerokość: 74 mm
• Grubość: 28 mm

Głębokość detekcji

1. Linie nieaktywne / nie pod napięciem

• 0,5 m
• 1-1,5 m
• 2 m - przy warunku że odległość między przewodem zasilającym i pętlą wynosi co najmniej 2 m

2. Linie pod napięciem

• 0,5 m - przy bezpośrednim podłączeniu nadajnika do przewodu fazowego i neutralnego
• do 2,5 m - po poprawie sposobu podłączenia, gdy tworzona jest dłuższa pętla przewodu

Zawartość zestawu

• nadajnik
• odbiornik
• krokodylki: czerwony i czarny
• sondy testowe: czerwona i czarna
• przewód testowy: czerwony i czarny
• przewody pomiarowe multimetru: czerwony i czarny
• pręt uziemiający
• kabel USB-C
• instrukcja obsługi
• etui
• opakowanie kartonowe

Przy trasowaniu przewodów w ścianie zacznij od niższej czułości, a potem stopniowo ją zwiększaj. To pomaga ograniczyć fałszywe wskazania w miejscach, gdzie przebiega kilka linii blisko siebie.

Funkcja osi X/Y ma największy sens wtedy, gdy zmieniasz kąt prowadzenia odbiornika względem ściany lub przewodu. Porównanie wskazań z obu osi ułatwia ocenę kierunku przebiegu kabla.

NCV traktuj jako funkcję wstępnej identyfikacji obecności napięcia, a nie jako jedyne potwierdzenie bezpieczeństwa pracy. Przy pracach serwisowych nadal potrzebna jest poprawna procedura pomiarowa.

Jeżeli lokalizujesz przerwę lub zwarcie, pracuj możliwie na jednym badanym obwodzie. W instalacjach wieloliniowych zakłócenia od sąsiednich przewodów mogą utrudnić dokładne namierzenie uszkodzenia.

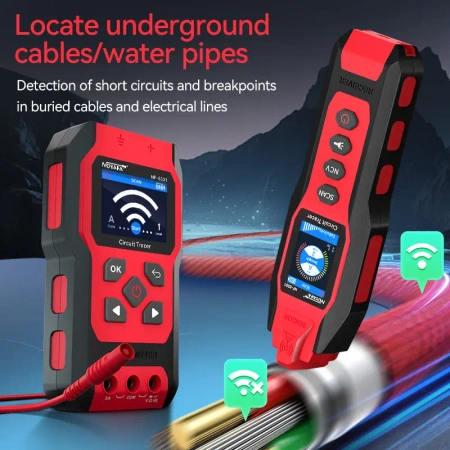

Przy pracy w gruncie lub pod podłogą warunki mają ogromny wpływ na skuteczność wykrywania. Znaczenie ma głębokość ułożenia instalacji, materiał otoczenia, obecność metalu i sposób podania sygnału z nadajnika.

Trochę teorii

Lokalizator przewodów działa na zasadzie wprowadzenia sygnału do badanego przewodu i wykrywania jego przebiegu przez odbiornik. Nadajnik generuje sygnał o określonej częstotliwości, a odbiornik analizuje jego poziom i zmiany w przestrzeni. Dzięki temu można śledzić trasę przewodu bez kucia ściany lub rozbierania podłogi.

W praktyce siła odczytu nie zależy tylko od samego urządzenia. Znaczenie mają także głębokość ułożenia przewodu, rodzaj materiału wokół instalacji, obecność innych kabli oraz sposób podłączenia nadajnika. Dlatego ten sam lokalizator może dawać różne wyniki w ścianie, w posadzce i w gruncie.

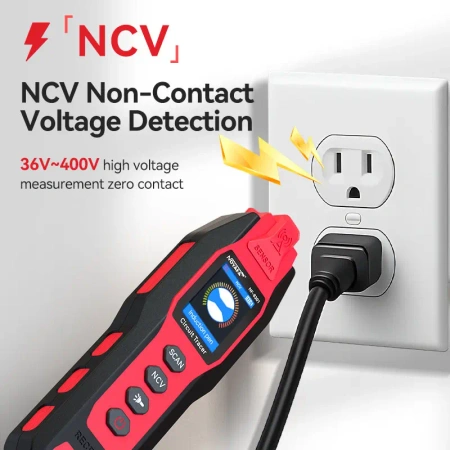

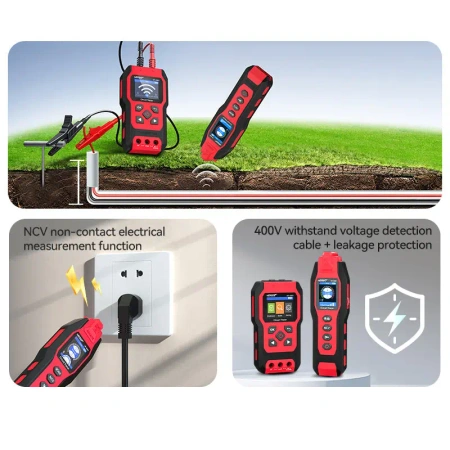

Funkcja NCV opiera się na wykrywaniu pola elektrycznego wokół przewodu pod napięciem. To rozwiązanie pozwala szybko sprawdzić, czy w pobliżu znajduje się aktywna linia AC, bez bezpośredniego kontaktu z metalową częścią obwodu.

Z kolei pomiar rezystancji i test ciągłości są bardzo przydatne przy szukaniu uszkodzeń przewodów. Jeżeli przewód jest przerwany, obwód nie będzie ciągły. Jeżeli występuje zwarcie, rezystancja może spaść do bardzo niskiej wartości. Właśnie dlatego połączenie lokalizatora przewodów i multimetru cyfrowego w jednym zestawie ma duży sens w diagnostyce instalacji.
