Lokalizator zatorów w rurach Noyafa NF-5130 z sondą 30 m

Precyzyjne lokalizowanie zatorów w rurach ukrytych w ścianach i posadzkach

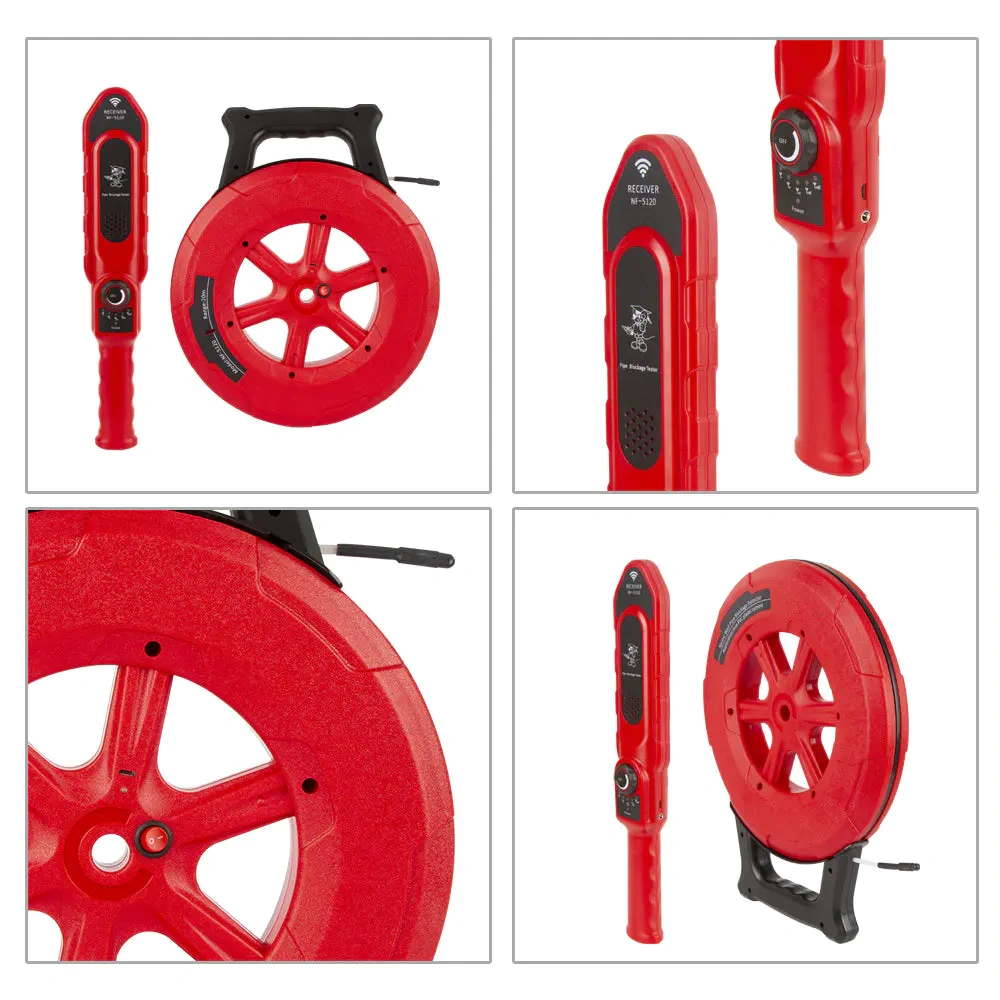

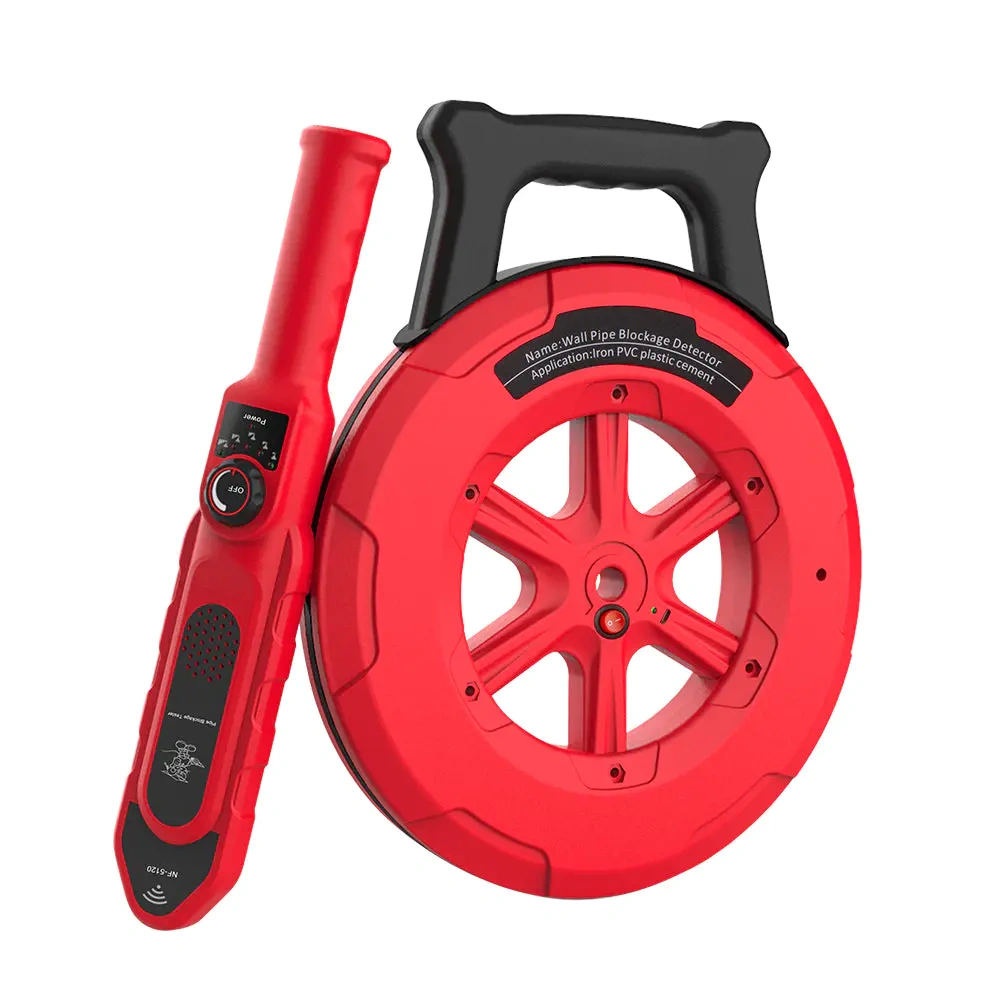

Noyafa NF-5130 to elektroniczny lokalizator przeznaczony do wyznaczania miejsca zatoru w rurach ukrytych w ścianach, podłogach i gruncie. Zestaw składa się z nadajnika na bębnie z przewodem o długości 30 m oraz ręcznego odbiornika z regulacją czułości. Może być używany do kontroli rur z PVC, tworzyw sztucznych, cementu, stali, żelaza i miedzi.

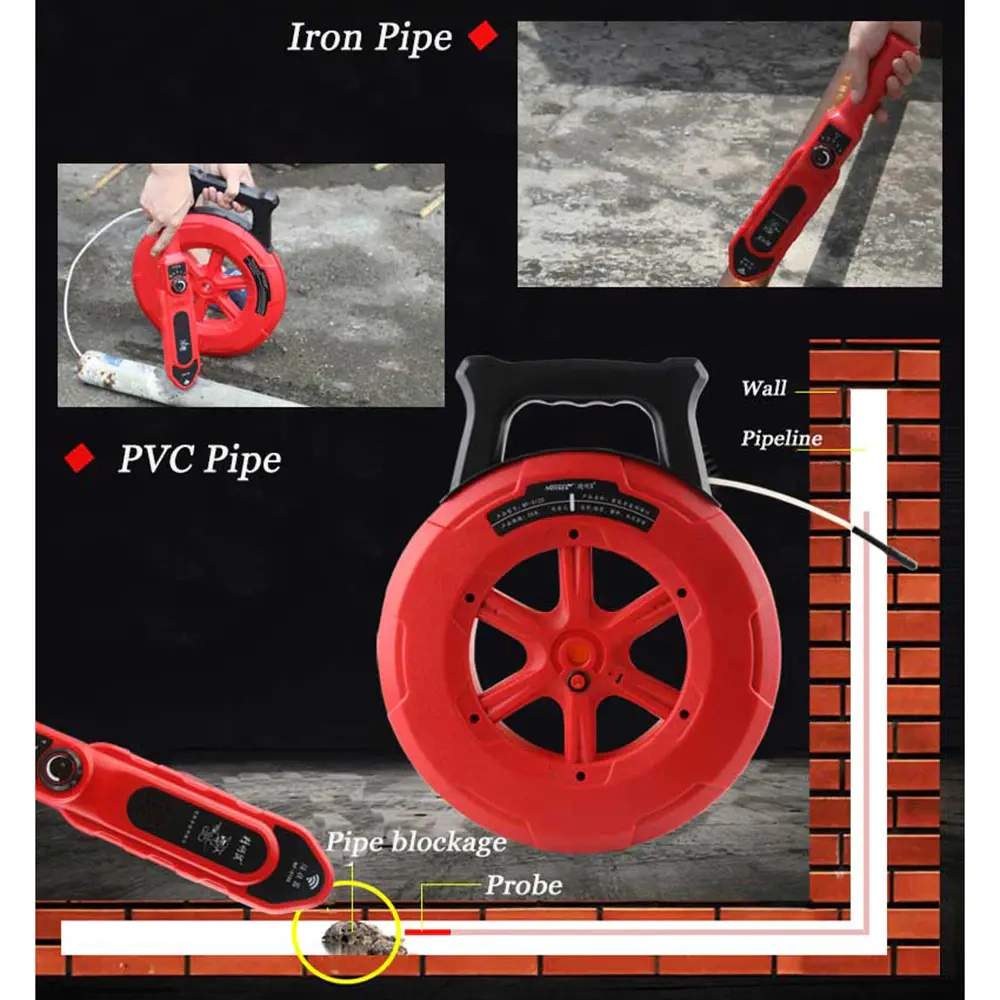

Na końcu przewodu znajduje się sonda emitująca sygnał o częstotliwości 300 Hz. Przewód wprowadza się do rury aż do miejsca, w którym dalsze przesuwanie zostanie zatrzymane przez przeszkodę. Odbiornik prowadzony nad trasą instalacji wykrywa położenie sondy i sygnalizuje zbliżanie się do niej za pomocą wskaźników świetlnych oraz narastającego sygnału dźwiękowego. Pozwala to ustalić położenie zatoru bez rozkuwania całej trasy rury.

Najważniejsze cechy

• sonda lokalizacyjna na przewodzie o długości 30 m
• lokalizowanie zatorów w rurach ukrytych w ścianach, podłogach i gruncie
• praca z rurami z PVC, tworzyw sztucznych, cementu, stali, żelaza i miedzi
• bezprzewodowe wykrywanie położenia sondy za pomocą ręcznego odbiornika

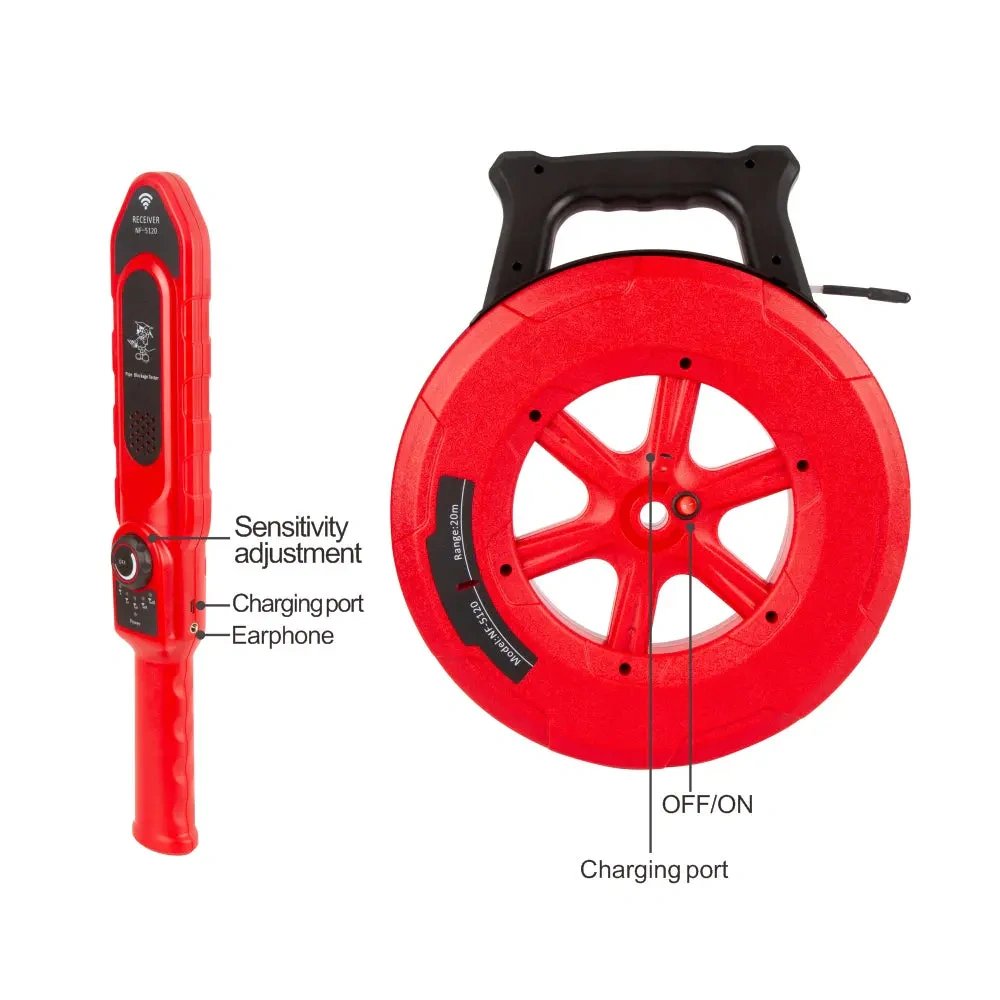

• regulacja czułości odbiornika
• świetlna sygnalizacja natężenia odbieranego sygnału
• dźwiękowe wskazywanie zbliżania się do sondy
• gniazdo słuchawkowe w odbiorniku
• samoczynna kontrola ciągłości sondy po uruchomieniu nadajnika
• sygnalizacja niskiego poziomu akumulatora
• automatyczne wyłączanie nadajnika po 60 minutach
• automatyczne wyłączanie odbiornika po 30 minutach

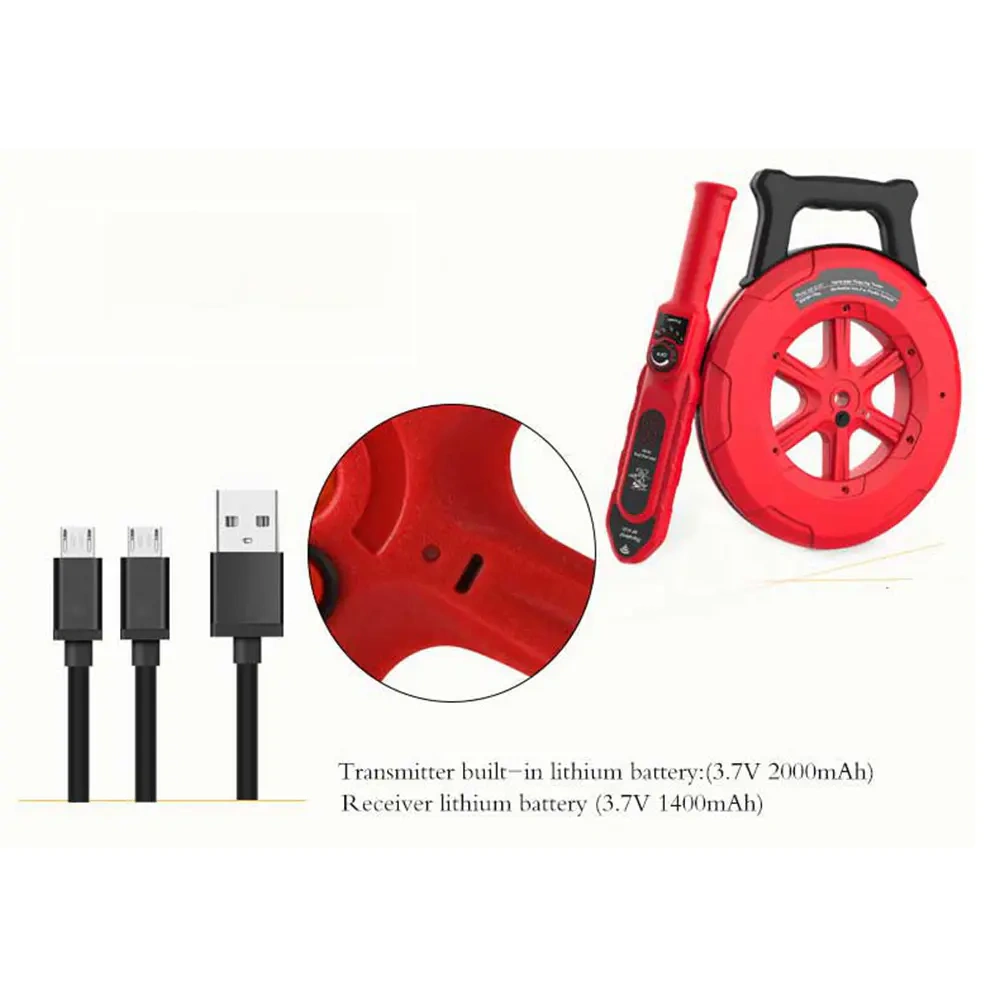

• zasilanie nadajnika i odbiornika z akumulatorów litowych
• ładowanie przez przewód USB

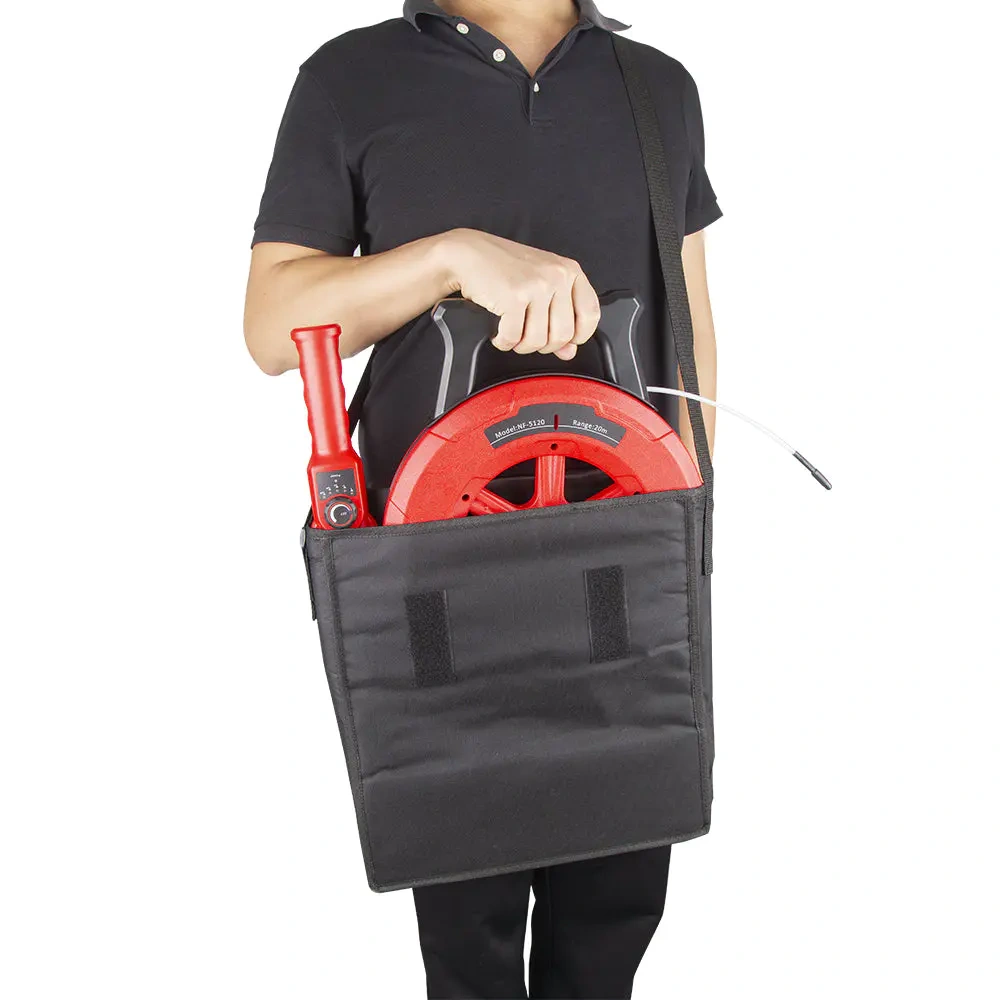

• torba transportowa z paskiem na ramię

Jak lokalizator wskazuje miejsce zatoru?

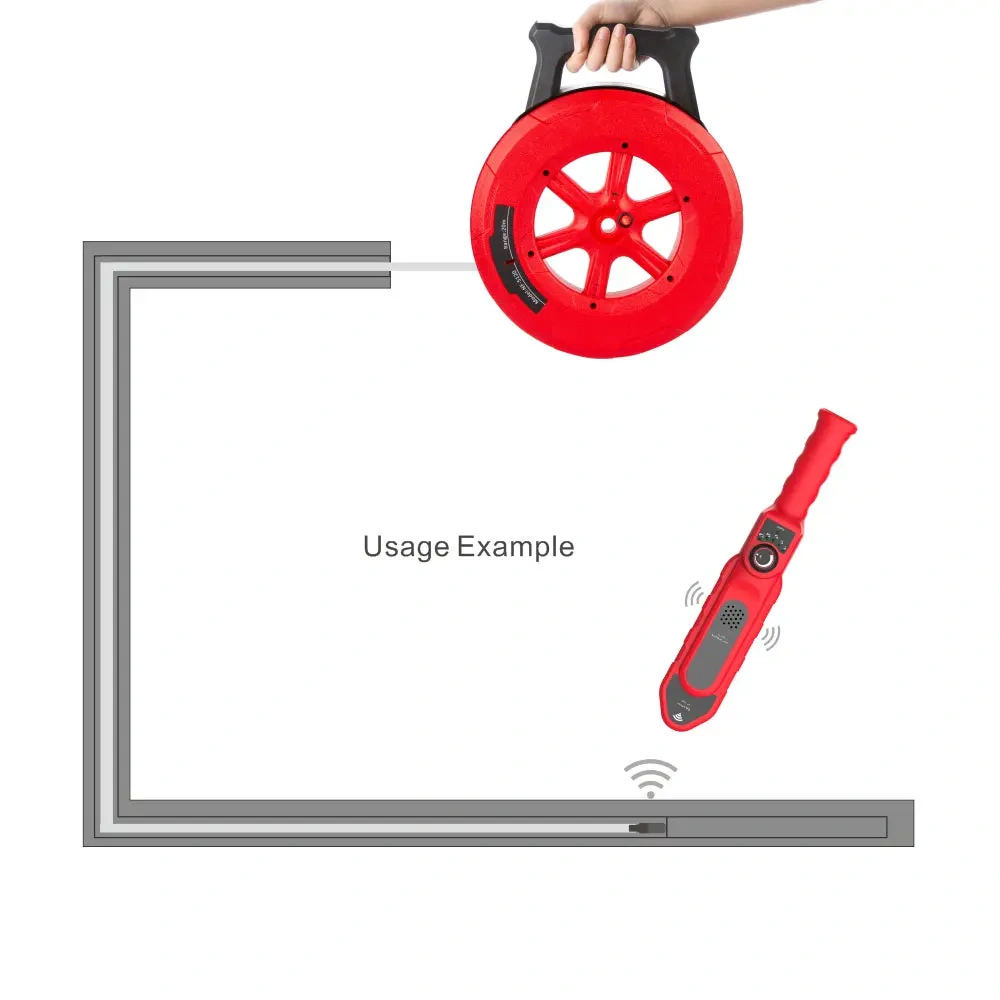

Najpierw sondę należy wprowadzić do badanej rury i rozwijać przewód z bębna aż do chwili, gdy dalsze przesuwanie nie będzie możliwe. Końcówka sondy znajduje się wtedy w pobliżu przeszkody. Następnie odbiornik należy przesuwać wzdłuż przewidywanej trasy rury.

Wraz ze zmniejszaniem odległości od sondy zwiększa się liczba świecących wskaźników i natężenie sygnału dźwiękowego. Najsilniejszy sygnał wskazuje miejsce położenia sondy, a tym samym przybliżoną lokalizację zatoru. Instrukcja zaleca najpierw użyć wysokiej czułości do szybkiego znalezienia obszaru, a następnie ją zmniejszyć, aby dokładniej wskazać punkt blokady.

Zasięg odbiornika zależy od materiału rury

Materiał rury wpływa na odległość, z jakiej odbiornik może wykryć sondę. Konstrukcje metalowe osłabiają pole elektromagnetyczne, dlatego zasięg lokalizowania w rurze metalowej jest mniejszy niż w rurze niemetalowej.

• zasięg przy rurach niemetalowych: od 0 do 40 cm
• zasięg przy rurach metalowych: od 0 do 15 cm

Instrukcja podaje również, że przy rurze żelaznej o grubości ścianki około 3 mm typowa odległość wykrywania może wynosić około 15–20 cm. Jest to wartość orientacyjna zależna między innymi od konstrukcji rury, otoczenia i ustawionej czułości odbiornika.

Sonda do instalacji mokrych i trudno dostępnych

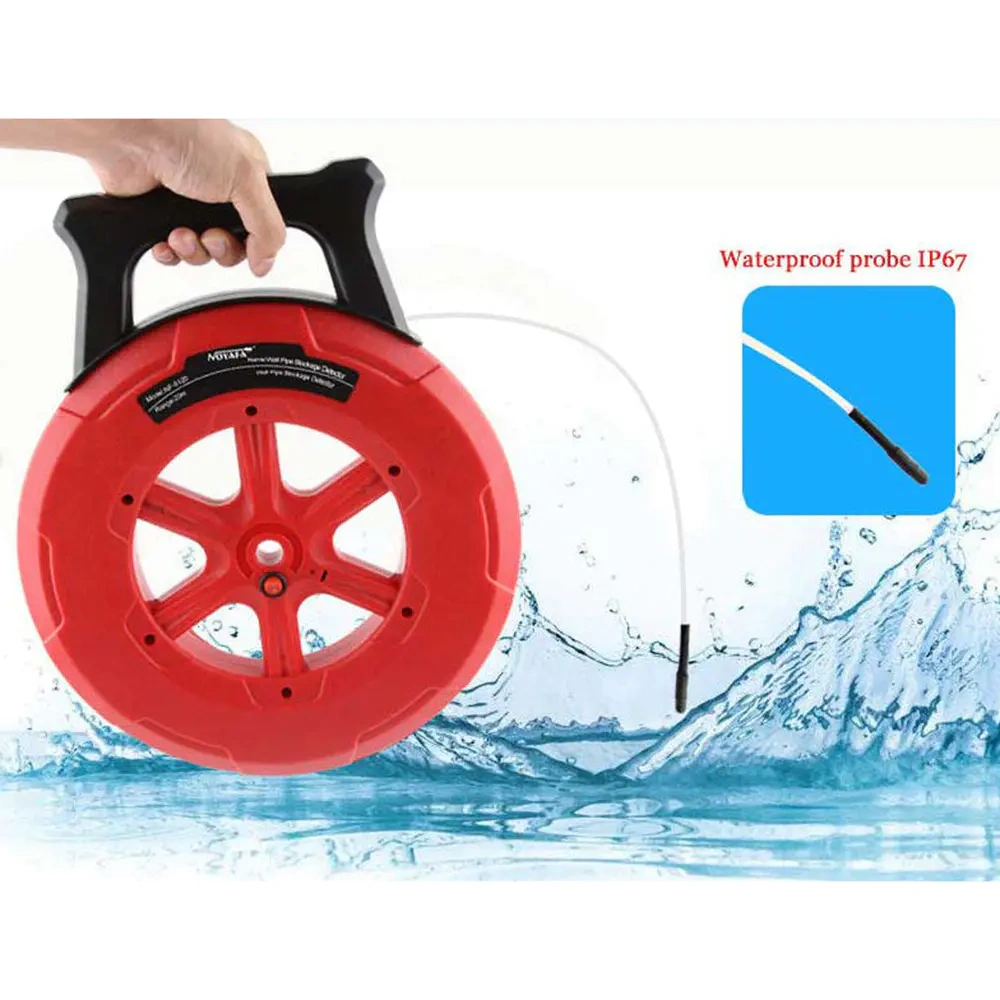

Materiały produktowe określają końcówkę sondy jako odporną na wodę w klasie IP67. Pozwala to prowadzić ją wewnątrz wilgotnych rur i instalacji, jednak oznaczenie IP67 dotyczy sondy, a nie całego nadajnika ani odbiornika. Korpusu urządzenia nie należy zanurzać ani narażać na zalanie.

Elastyczny przewód można prowadzić przez łuki instalacji, lecz podczas rozwijania i zwijania należy obracać bęben za pomocą uchwytu. Nieprawidłowe wyciąganie przewodu bez obracania bębna może spowodować jego zakleszczenie lub uszkodzenie.

Kontrola sondy przed rozpoczęciem pracy

Po uruchomieniu nadajnik automatycznie sprawdza stan sondy. Pojedynczy długi sygnał dźwiękowy oznacza prawidłową pracę. Dwa krótkie sygnały informują o przerwie lub zwarciu w obwodzie sondy. Przed wprowadzeniem przewodu do rury warto także zbliżyć odbiornik do sondy i sprawdzić, czy reaguje wyraźnym sygnałem.

Specyfikacja techniczna nadajnika

• model: NF-5130
• długość przewodu z sondą: 30 m
• częstotliwość robocza: 300 Hz
• czas pracy: do 10 godzin
• zasilanie: akumulator litowy 18650 2600 mAh
• próg alarmu niskiego napięcia: poniżej 3,6 V
• próg wyłączenia zabezpieczającego akumulator: poniżej 3,4 V
• automatyczne wyłączanie: po 60 minutach
• temperatura pracy: od 10°C do 40°C

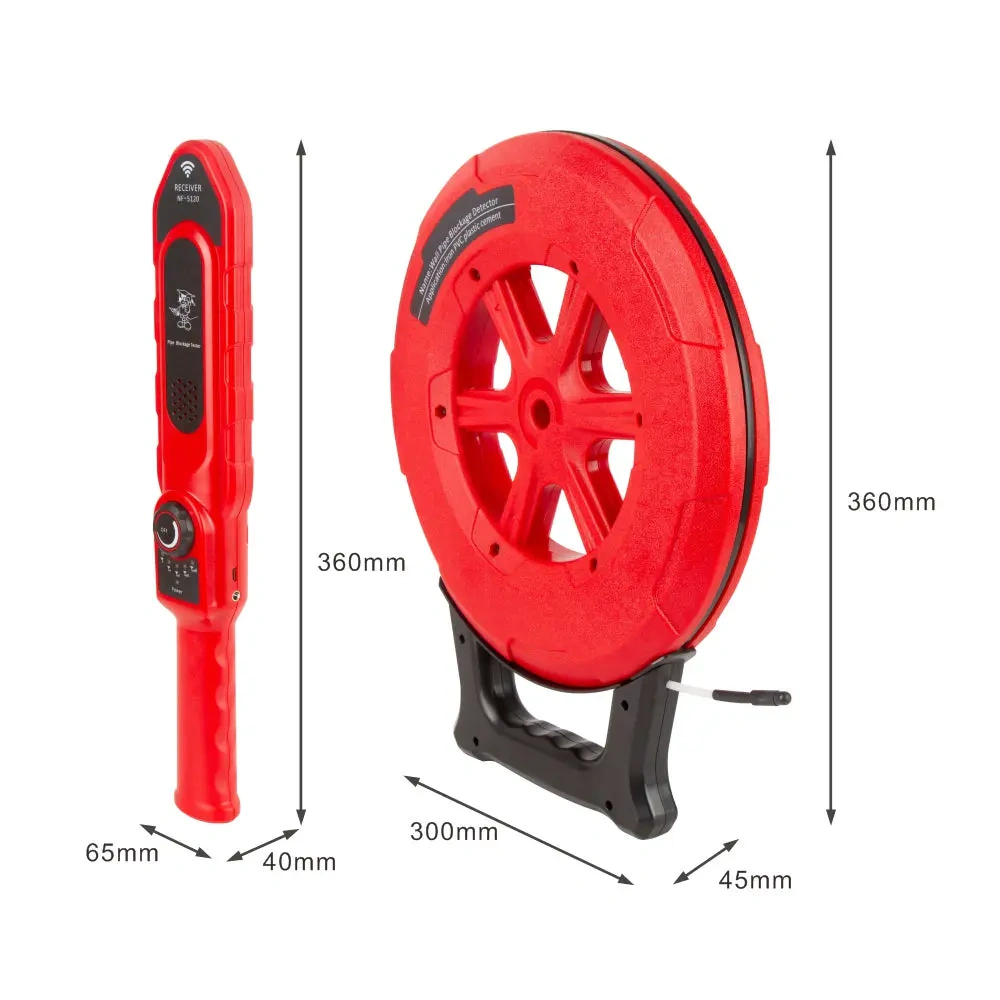

• wymiary: 300 × 360 × 45 mm
• masa: 1500 g

Specyfikacja techniczna odbiornika

• częstotliwość robocza: 300 Hz
• zasięg dla rur niemetalowych: od 0 do 40 cm
• zasięg dla rur metalowych: od 0 do 15 cm
• regulacja czułości: tak
• sygnalizacja dźwiękowa: tak
• świetlna sygnalizacja siły sygnału: 5 diod LED
• zasilanie: akumulator litowy 1400 mAh
• czas pracy według instrukcji: do 5 godzin
• automatyczne wyłączanie: po 30 minutach
• temperatura pracy: od 10°C do 40°C
• temperatura przechowywania: od -10°C do 50°C
• wymiary: 65 × 360 × 40 mm
• gniazdo słuchawkowe: tak

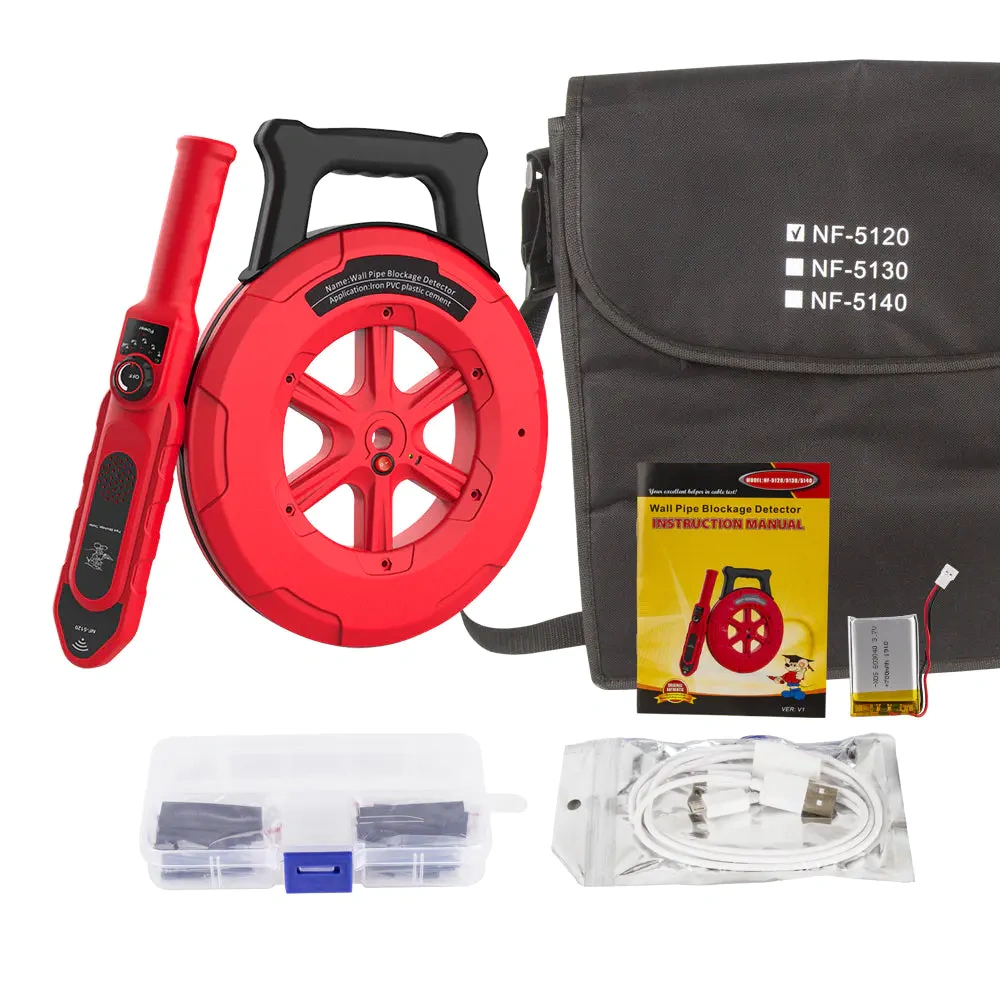

W zestawie

• nadajnik na bębnie z przewodem i sondą 30 m
• odbiornik sygnału
• kabel USB do ładowania
• słuchawki
• akcesoria do naprawy końcówki sondy
• klej 502
• instrukcja obsługi
• karta gwarancyjna lub certyfikat
• torba transportowa

Ważne informacje dotyczące użytkowania

• przed lokalizowaniem należy sprawdzić działanie sondy i odbiornika
• podczas wyszukiwania mogą występować zakłócenia od przewodów elektrycznych i urządzeń elektronicznych
• urządzenia nie należy używać podczas ładowania
• po znalezieniu miejsca zatoru przewód należy wyjąć przed rozpoczęciem wiercenia lub kucia
• bęben należy obracać podczas rozwijania i zwijania przewodu
• jeżeli urządzenie nie jest długo używane, akumulatory należy doładować co około sześć miesięcy
• odporność IP67 dotyczy końcówki sondy, a nie całego zestawu

Najczęściej zadawane pytania

Czy NF-5130 wykrywa samą rurę?

Nie jest to klasyczny wykrywacz rur. Odbiornik lokalizuje sondę znajdującą się na końcu przewodu wprowadzonego do rury. Położenie sondy wskazuje przybliżone miejsce zatoru.

Czy lokalizator działa z rurami PVC?

Tak. Model NF-5130 jest przeznaczony między innymi do rur PVC, plastikowych i cementowych. W materiałach niemetalowych odbiornik może wykrywać sondę z większej odległości niż przez metal.

Dlaczego zasięg jest mniejszy przy rurze metalowej?

Metal ekranuje część pola elektromagnetycznego emitowanego przez sondę. Instrukcja podaje zasięg do około 15 cm dla rur metalowych i do około 40 cm dla rur niemetalowych.

Jak dokładnie wskazać miejsce zatoru?

Najpierw należy ustawić wysoką czułość i znaleźć obszar z najsilniejszym sygnałem. Następnie warto stopniowo zmniejszać czułość i ponownie przesuwać odbiornik, aby zawęzić obszar wskazania.

Czy sonda może pracować w wodzie?

Materiały produktowe oznaczają sondę klasą IP67. Ochrona ta dotyczy jednak końcówki sondy. Nadajnika, bębna i odbiornika nie należy zanurzać ani narażać na zalanie.

Co oznaczają dwa krótkie sygnały nadajnika po włączeniu?

Dwa krótkie sygnały oznaczają wykrytą przerwę lub zwarcie w obwodzie sondy. Pojedynczy długi sygnał potwierdza prawidłowe wejście sondy w tryb pracy.

Czym różnią się modele NF-5120, NF-5130 i NF-5140?

Podstawową różnicą jest długość przewodu z sondą. NF-5120 ma przewód 20 m, NF-5130 ma 30 m, a NF-5140 ma 40 m. Pozostałe podstawowe parametry podane w instrukcji są wspólne dla tej serii.
