Lokalizator przewodów z testerem gniazd - wytyk sieciowy EU, Noyafa NF-824

Noyafa NF-824 – lokalizator wyłączników nadprądowych z testerem GFCI i detekcją NCV

Noyafa NF-824 to praktyczny lokalizator obwodów elektrycznych do szybkiego przypisywania gniazd do właściwych wyłączników w rozdzielnicy. Zestaw składa się z nadajnika wkładanego do gniazda oraz odbiornika, który sygnałem dźwiękowym, wskaźnikiem LED i skalą czułości pomaga znaleźć odpowiedni bezpiecznik, wyłącznik nadprądowy lub tor zasilania.

Urządzenie sprawdza się podczas prac serwisowych, modernizacji instalacji, kontroli gniazd, opisywania obwodów w rozdzielnicy oraz podstawowej diagnostyki instalacji elektrycznej w domu, biurze, warsztacie i obiektach technicznych. Dodatkową funkcją jest testowanie gniazd GFCI/RCD oraz bezdotykowa detekcja napięcia NCV, przydatna przy wstępnej ocenie, czy przewód lub gniazdo znajduje się pod napięciem.

Najważniejsze cechy Noyafa NF-824

• Lokalizacja właściwego wyłącznika w rozdzielnicy – odbiornik wykrywa sygnał z nadajnika podłączonego do gniazda.
• Sygnał dźwiękowy o zmiennej częstotliwości – im bliżej właściwego wyłącznika, tym intensywniejszy sygnał odbiornika.
• Tester poprawności podłączenia gniazda – wskazuje typowe błędy okablowania, m.in. odwrócenie przewodów L/N lub brak przewodu ochronnego.
• Test GFCI – umożliwia sprawdzenie działania zabezpieczenia różnicowoprądowego / gniazda GFCI.
• Tryb NCV – bezdotykowe wykrywanie napięcia przemiennego od poziomu powyżej AC 90 V.
• Czytelne wyświetlacze segmentowe LCD w nadajniku i odbiorniku.

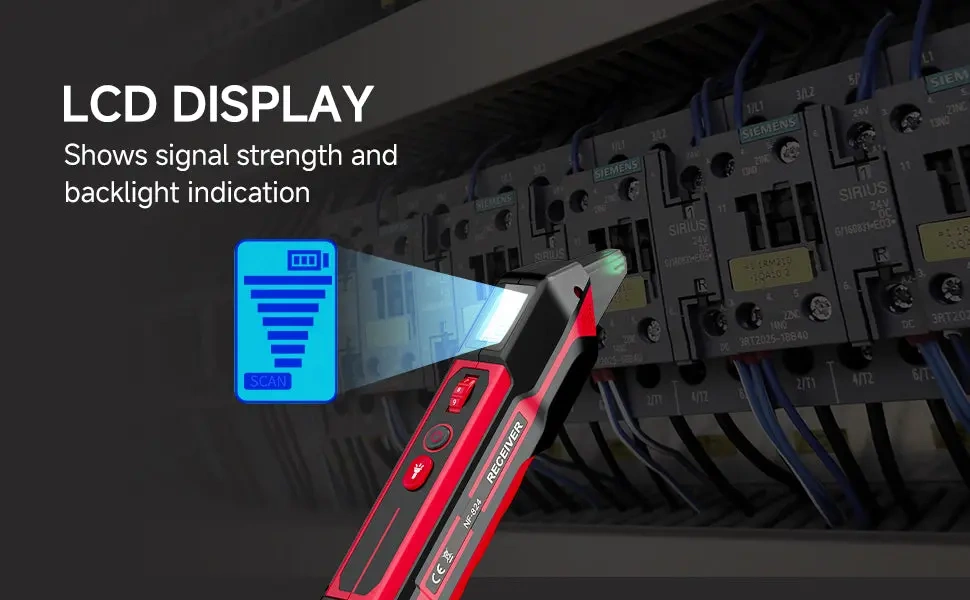

• 7-stopniowy wskaźnik siły sygnału w odbiorniku.
• Regulacja czułości odbiornika – ułatwia zawężanie miejsca poszukiwania właściwego obwodu.

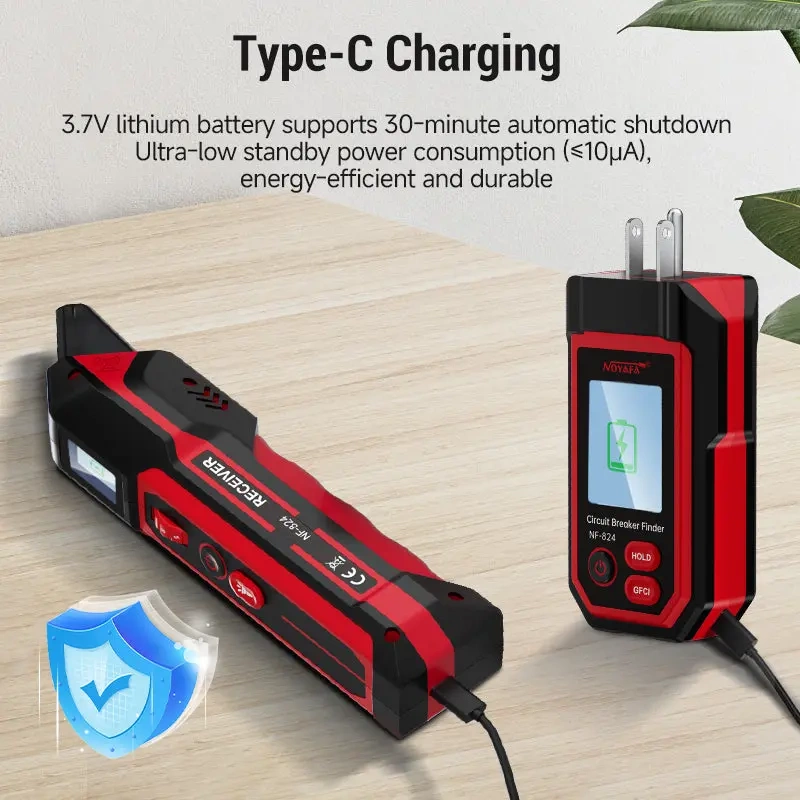

• Wbudowane akumulatory litowe ładowane przez port USB Type-C.
• Automatyczne wyłączanie po 30 minutach – ogranicza zużycie energii podczas pracy terenowej.

Do czego służy lokalizator wyłączników Noyafa NF-824?

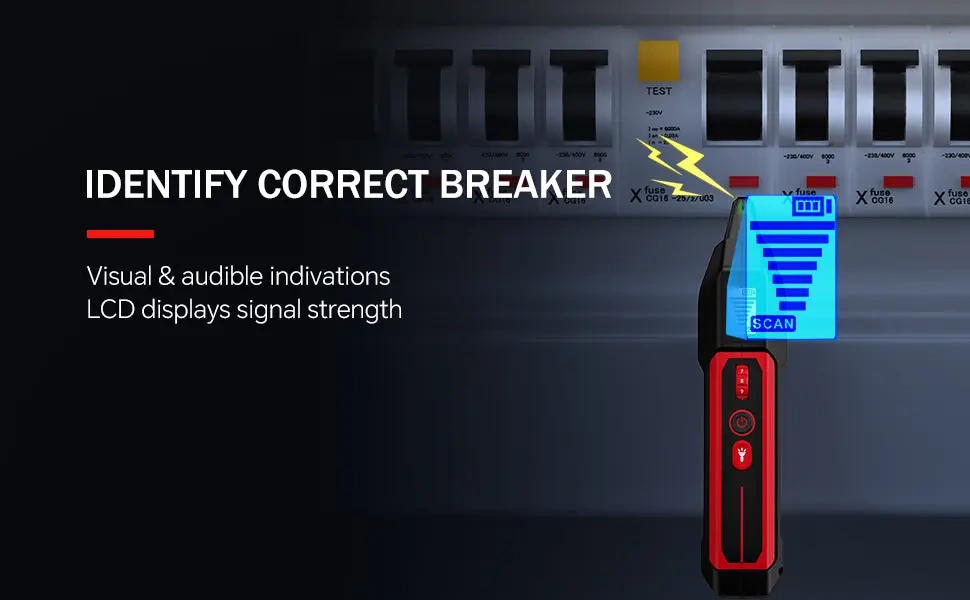

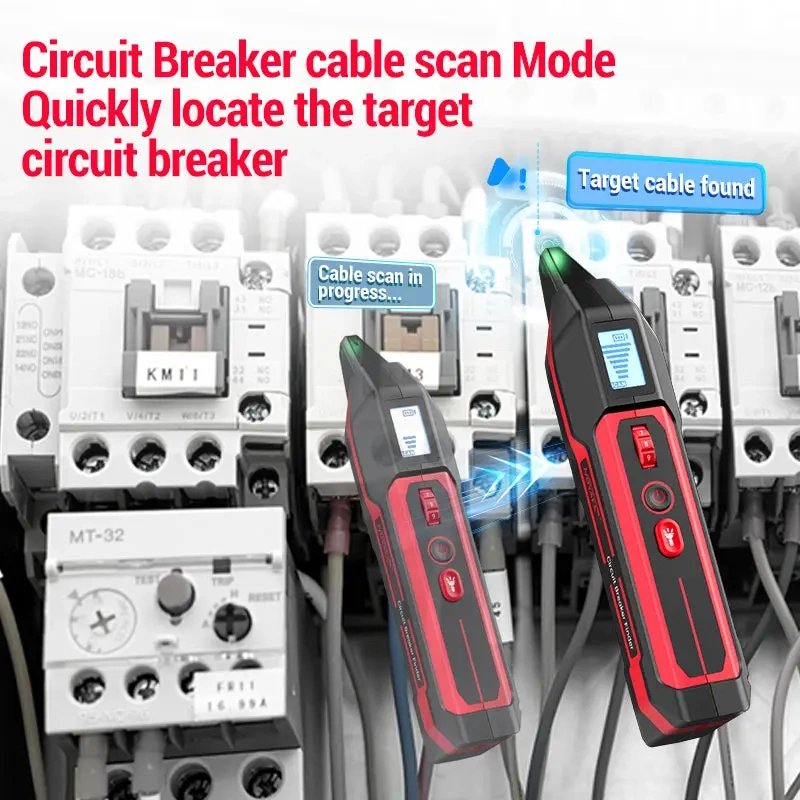

Noyafa NF-824 Circuit Breaker Finder pozwala szybko ustalić, który wyłącznik w rozdzielnicy zasila konkretne gniazdo. Wystarczy podłączyć nadajnik do badanego gniazda, a następnie przeskanować odbiornikiem zabezpieczenia w panelu elektrycznym. Odbiornik sygnalizuje zbliżanie się do właściwego toru, co ogranicza przypadkowe wyłączanie obwodów i skraca czas diagnostyki.

Sprzęt jest przydatny przy opisywaniu obwodów, kontroli instalacji po remoncie, serwisie gniazd, pracy elektryka, inspekcji technicznej oraz domowej identyfikacji obwodów. W warsztacie i biurze pomaga uporządkować instalację, gdy dokumentacja rozdzielnicy jest nieaktualna albo niekompletna.

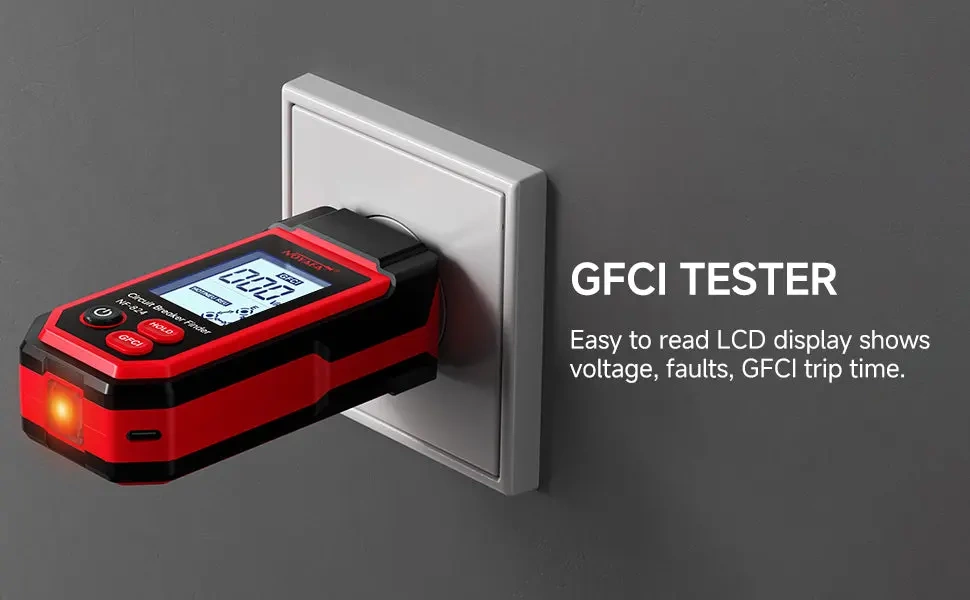

Test gniazd i zabezpieczeń GFCI

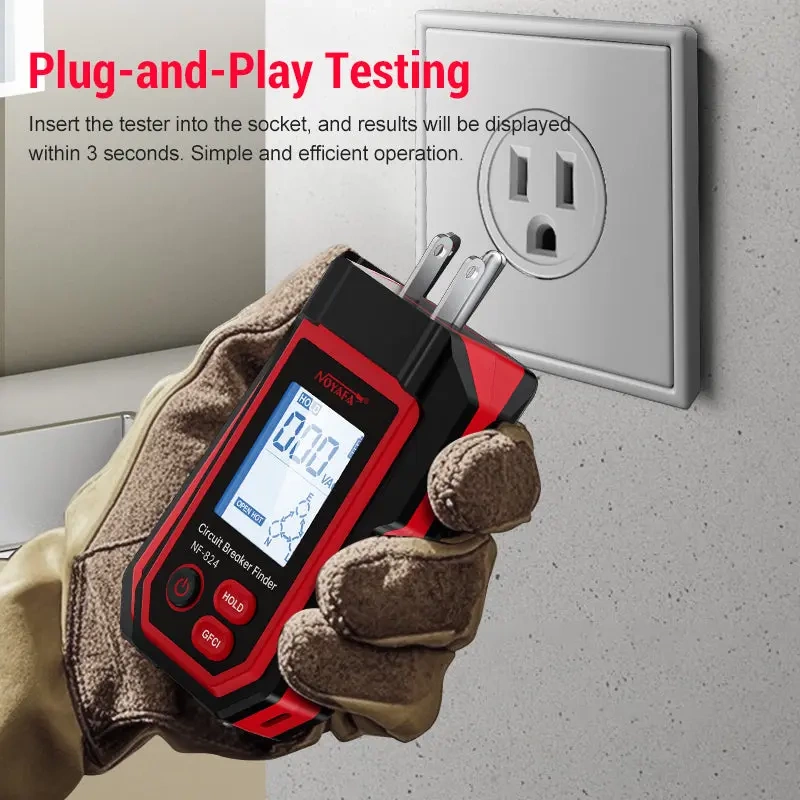

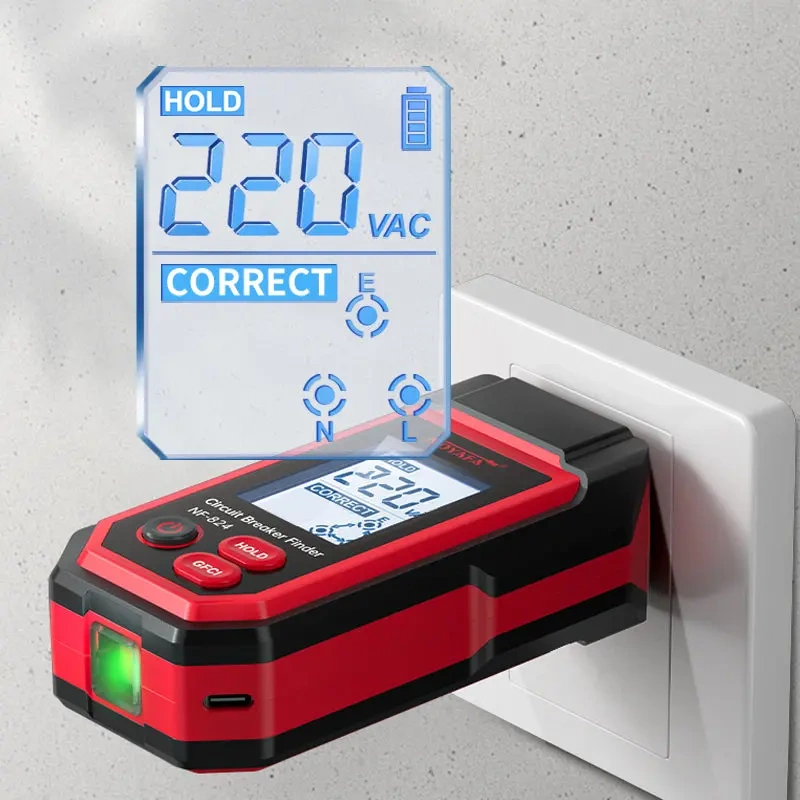

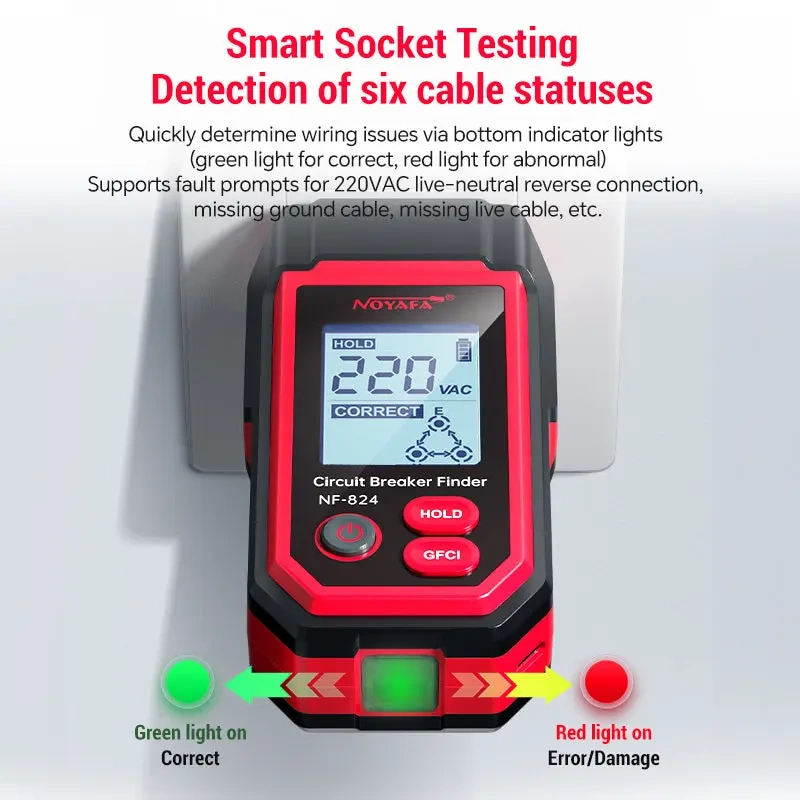

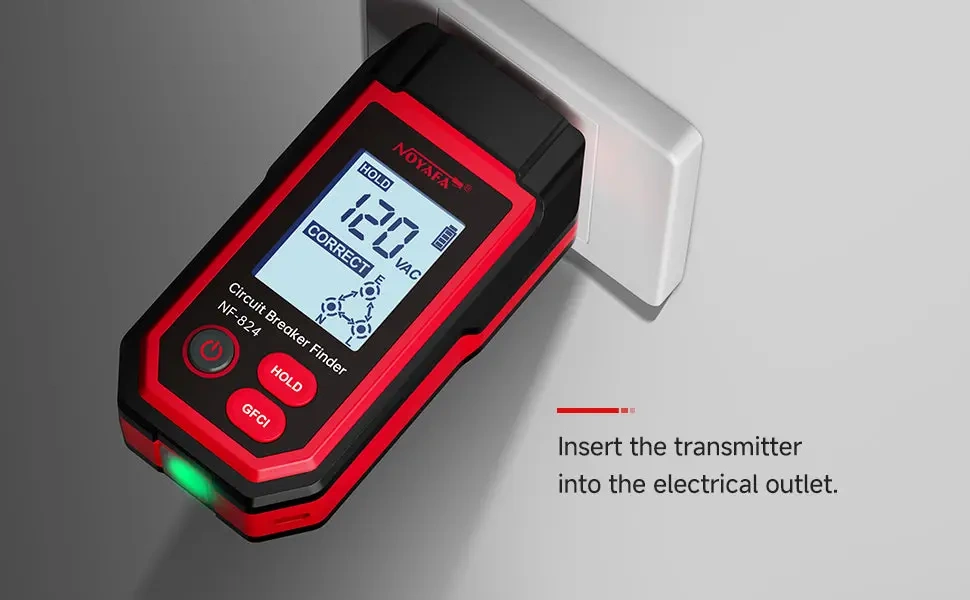

Nadajnik pełni również funkcję testera gniazd sieciowych. Po podłączeniu do gniazda urządzenie pokazuje stan okablowania na ekranie LCD. Może sygnalizować m.in. prawidłowe podłączenie, odwrócenie przewodów fazowego i neutralnego, brak przewodu ochronnego, brak przewodu neutralnego lub brak przewodu fazowego.

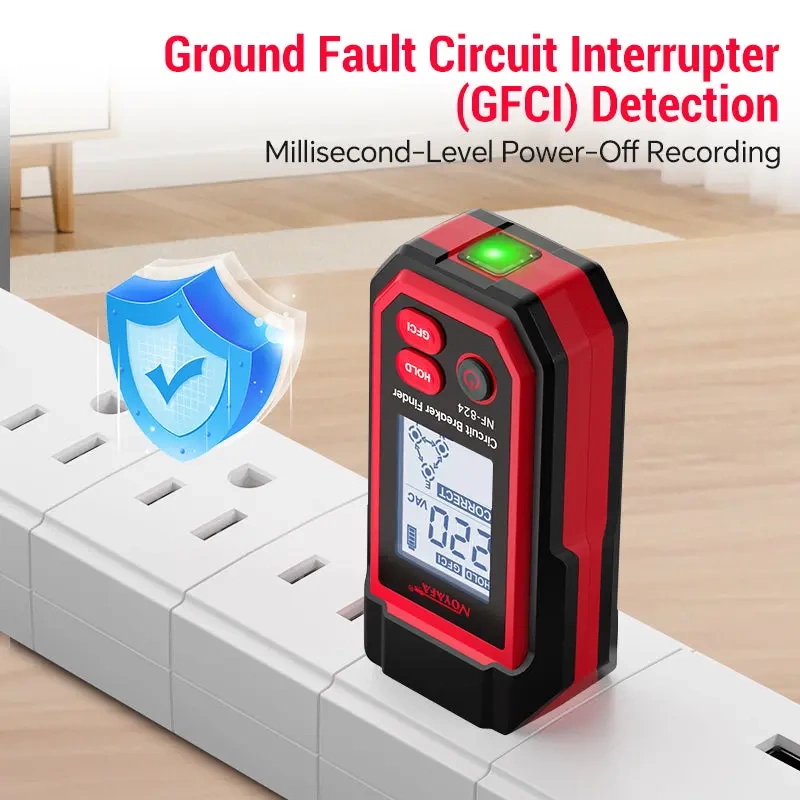

Przycisk GFCI umożliwia wykonanie testu zabezpieczenia różnicowoprądowego / gniazda GFCI. To ważna funkcja przy sprawdzaniu instalacji w miejscach, gdzie ochrona przeciwporażeniowa ma kluczowe znaczenie: w warsztatach, pomieszczeniach technicznych, kuchniach, łazienkach, garażach i obiektach usługowych.

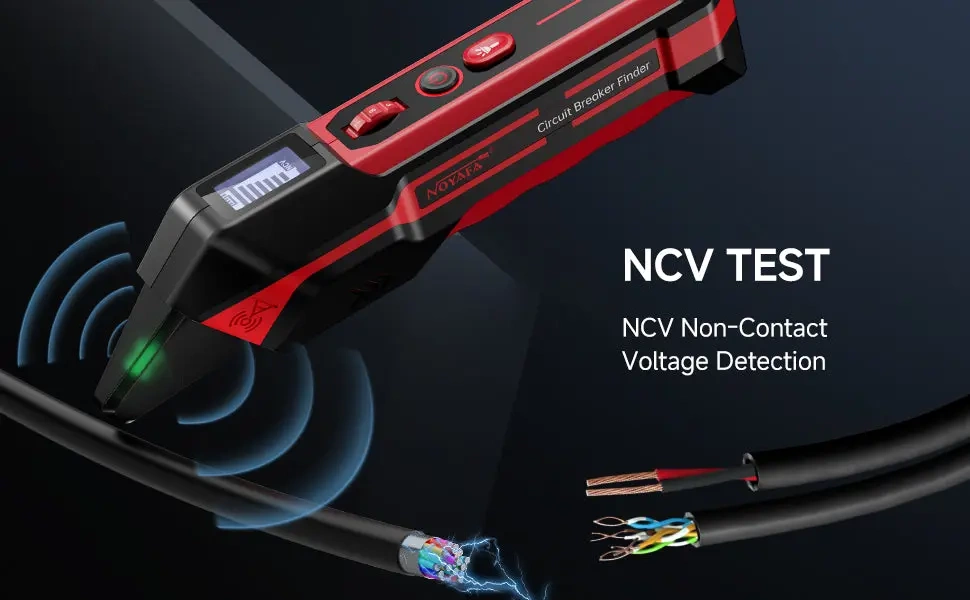

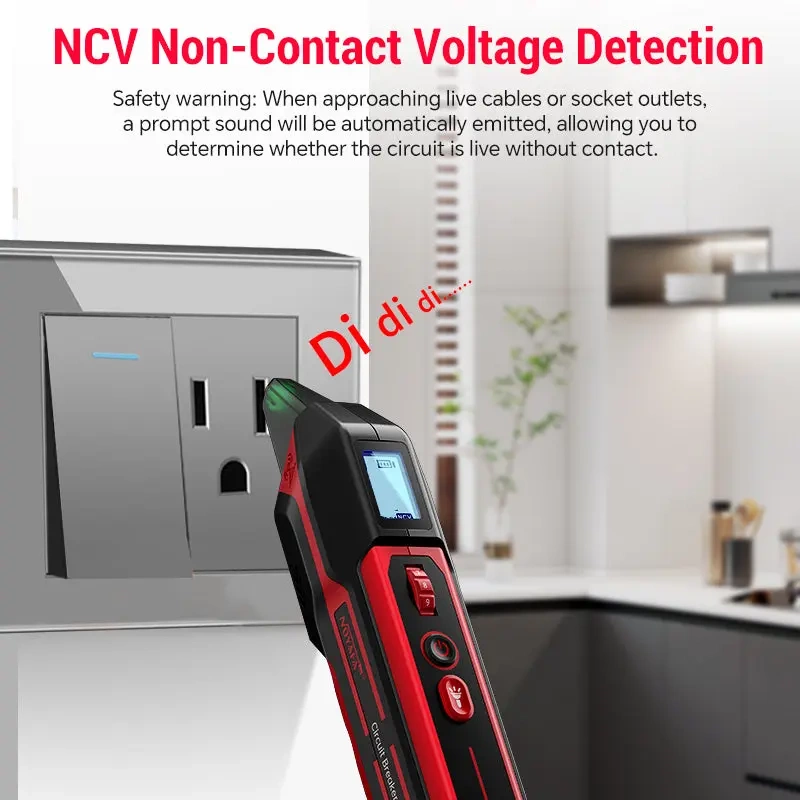

Tryb NCV – bezdotykowe wykrywanie napięcia

Odbiornik NF-824 może pracować jako detektor napięcia NCV. W tym trybie wykrywa obecność napięcia przemiennego bez bezpośredniego kontaktu z przewodnikiem. Funkcja NCV jest przydatna przy szybkim sprawdzaniu, czy przewód, gniazdo lub fragment instalacji może być pod napięciem.

Ważne: detekcja NCV jest funkcją pomocniczą. Przy pracach elektrycznych nie zastępuje pomiaru odpowiednim miernikiem ani procedury potwierdzenia braku napięcia zgodnie z zasadami bezpieczeństwa.

Trochę teorii – jak działa lokalizator obwodów?

Lokalizator wyłączników wykorzystuje zasadę wprowadzania sygnału testowego do badanego obwodu. Nadajnik podłączony do gniazda generuje sygnał, który rozchodzi się po przewodach danego obwodu. Odbiornik zbliżany do wyłączników w rozdzielnicy wykrywa ten sygnał i informuje użytkownika, gdzie jest on najsilniejszy.

W praktyce największe znaczenie ma selektywność detekcji. Odbiornik musi odróżnić właściwy obwód od przewodów sąsiednich, dlatego przy lokalizacji używa się regulacji czułości i obserwuje zmianę sygnału podczas przesuwania sondy. Im lepiej dopasowana czułość, tym łatwiej wskazać konkretny wyłącznik zamiast całej grupy sąsiednich zabezpieczeń.

Tryb NCV działa inaczej. Odbiornik reaguje na pole elektryczne występujące wokół przewodu pod napięciem przemiennym. Ponieważ natężenie tego pola zależy od odległości, ułożenia przewodu, ekranowania i warunków otoczenia, NCV służy do szybkiej weryfikacji obecności napięcia, a nie do precyzyjnego pomiaru wartości napięcia.

Specyfikacja techniczna

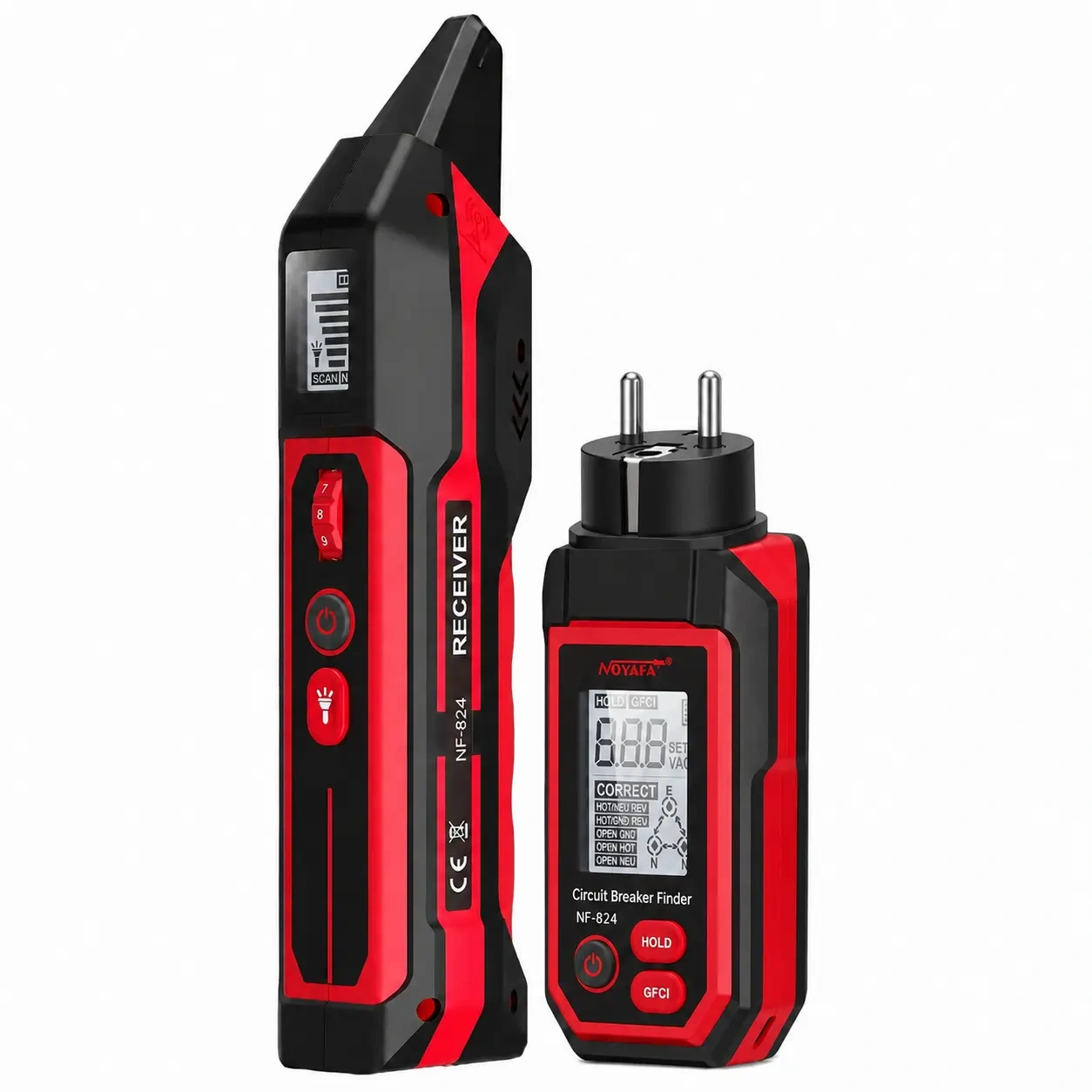

Zawartość zestawu

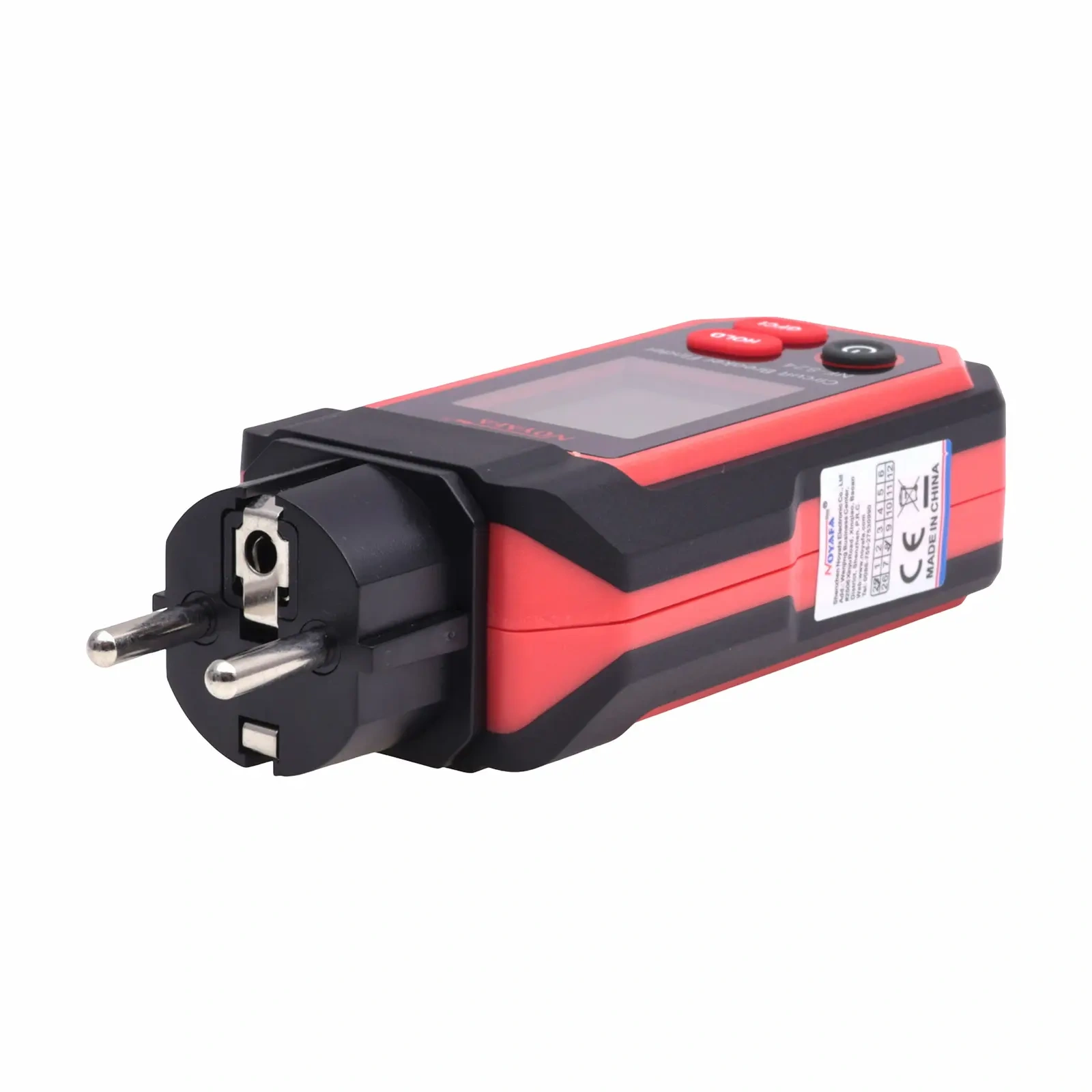

• Nadajnik / tester gniazd Noyafa NF-824 z wtykiem EU.
• Odbiornik do lokalizacji wyłączników i detekcji NCV.
• Wbudowane akumulatory litowe w nadajniku i odbiorniku.
• Kabel ładowania USB Type-C
• Etui transportowe

Bezpieczeństwo pracy

NF-824 pracuje z instalacją sieciową, dlatego używaj go wyłącznie zgodnie z zasadami bezpieczeństwa elektrycznego. Nie wykonuj pomiarów w wilgotnym środowisku, przy uszkodzonej obudowie ani w instalacji, której stan techniczny budzi wątpliwości. Przed pracą przy przewodach zawsze potwierdź brak napięcia odpowiednim miernikiem.

Tester GFCI/RCD może spowodować zadziałanie zabezpieczenia i odłączenie zasilania w danym obwodzie. Przed testem upewnij się, że wyłączenie zasilania nie spowoduje utraty danych, zatrzymania ważnych urządzeń ani zagrożenia dla użytkowników instalacji.

Dla kogo jest Noyafa NF-824?

Noyafa NF-824 to narzędzie dla elektryków, instalatorów, serwisantów, techników utrzymania ruchu, inspektorów oraz zaawansowanych użytkowników DIY. Szczególnie dobrze sprawdza się tam, gdzie trzeba szybko znaleźć obwód zasilający konkretne gniazdo, uporządkować opis rozdzielnicy lub wykonać podstawową kontrolę poprawności podłączenia gniazda.

To kompaktowy przyrząd do codziennego zastosowania w domu, biurze, warsztacie i środowisku przemysłowym, łączący lokalizator bezpieczników, tester gniazd, test GFCI oraz detekcję napięcia NCV w jednym zestawie.
