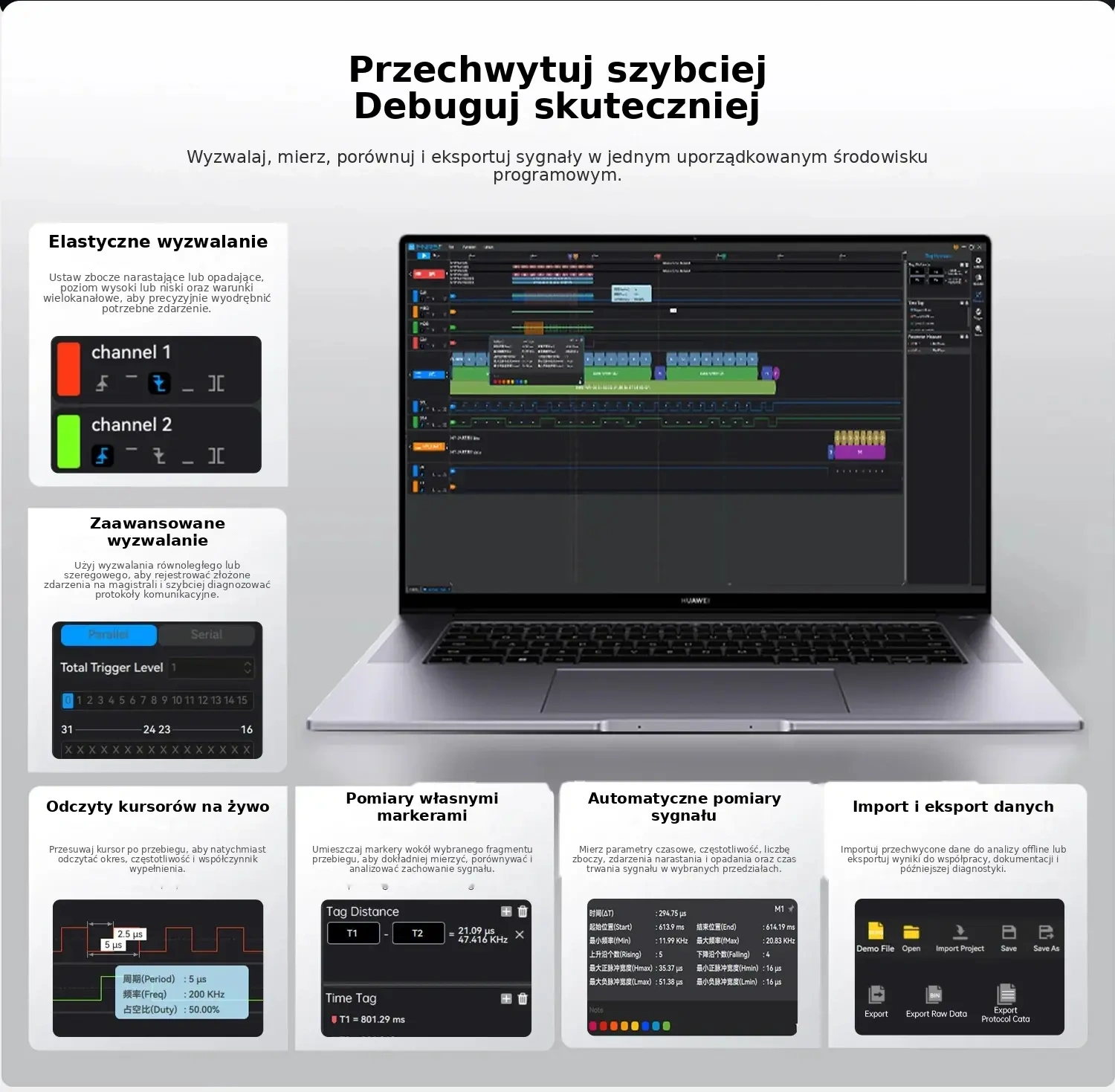

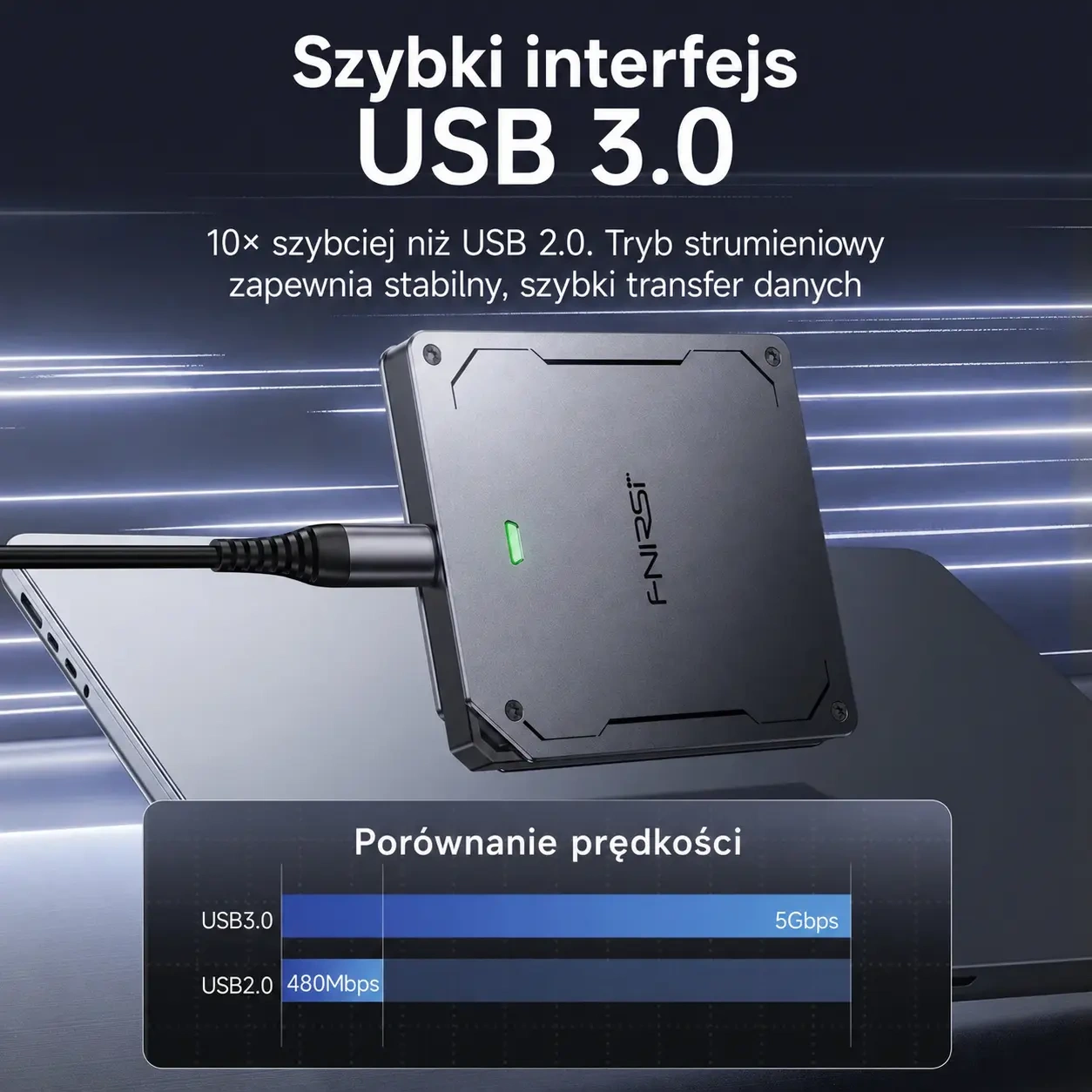

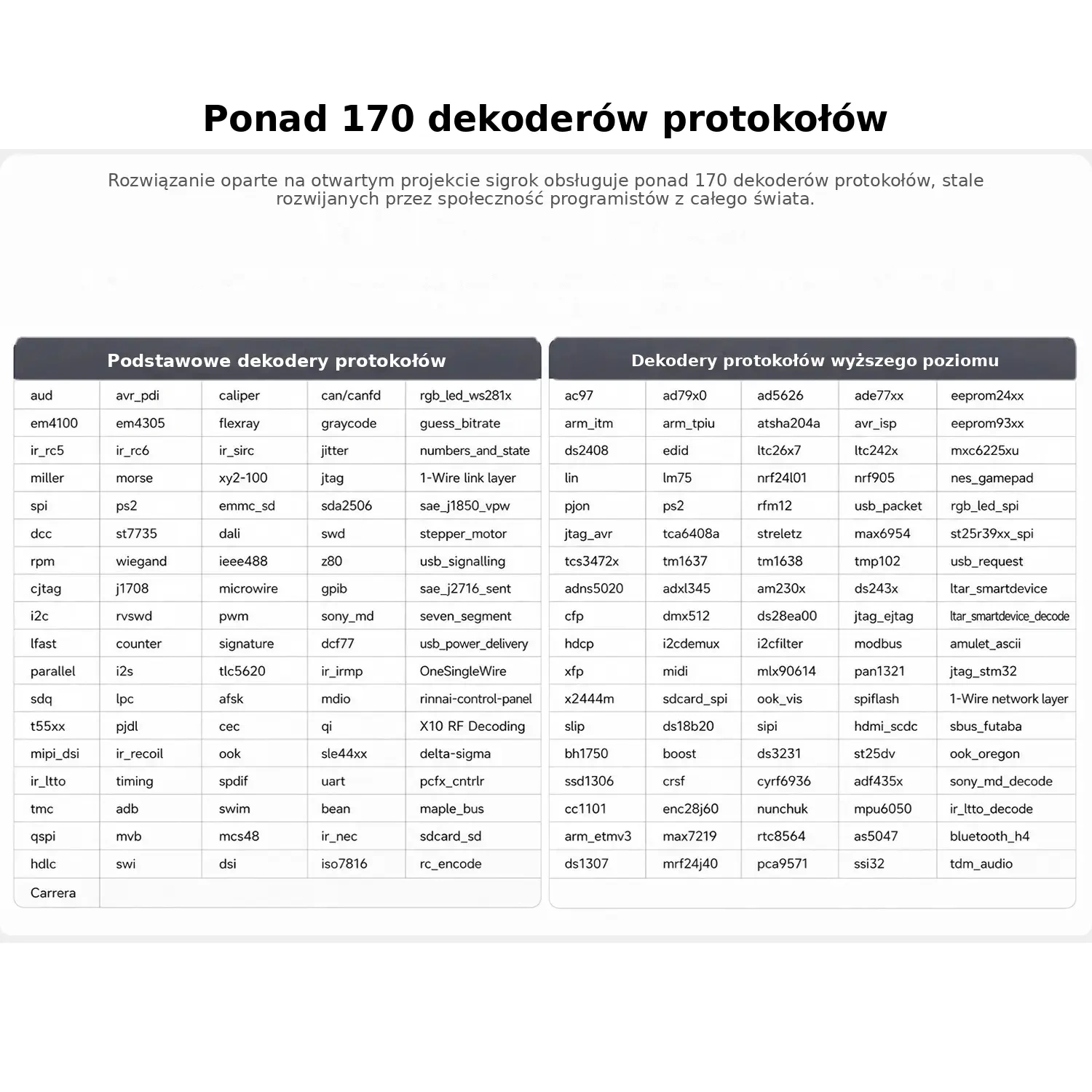

FNIRSI DLA-16 Plus to analizator stanów logicznych o 16 kanałach cyfrowych, który zapisuje przebiegi do własnej pamięci 4 Gb, a następnie przesyła je przez USB 3.0 do programu DLA_Logic. Tam sekwencje zer i jedynek są rozkładane na ramki magistral: biblioteka dekoderów obejmuje ponad 120 protokołów i pozwala dopisać własny.

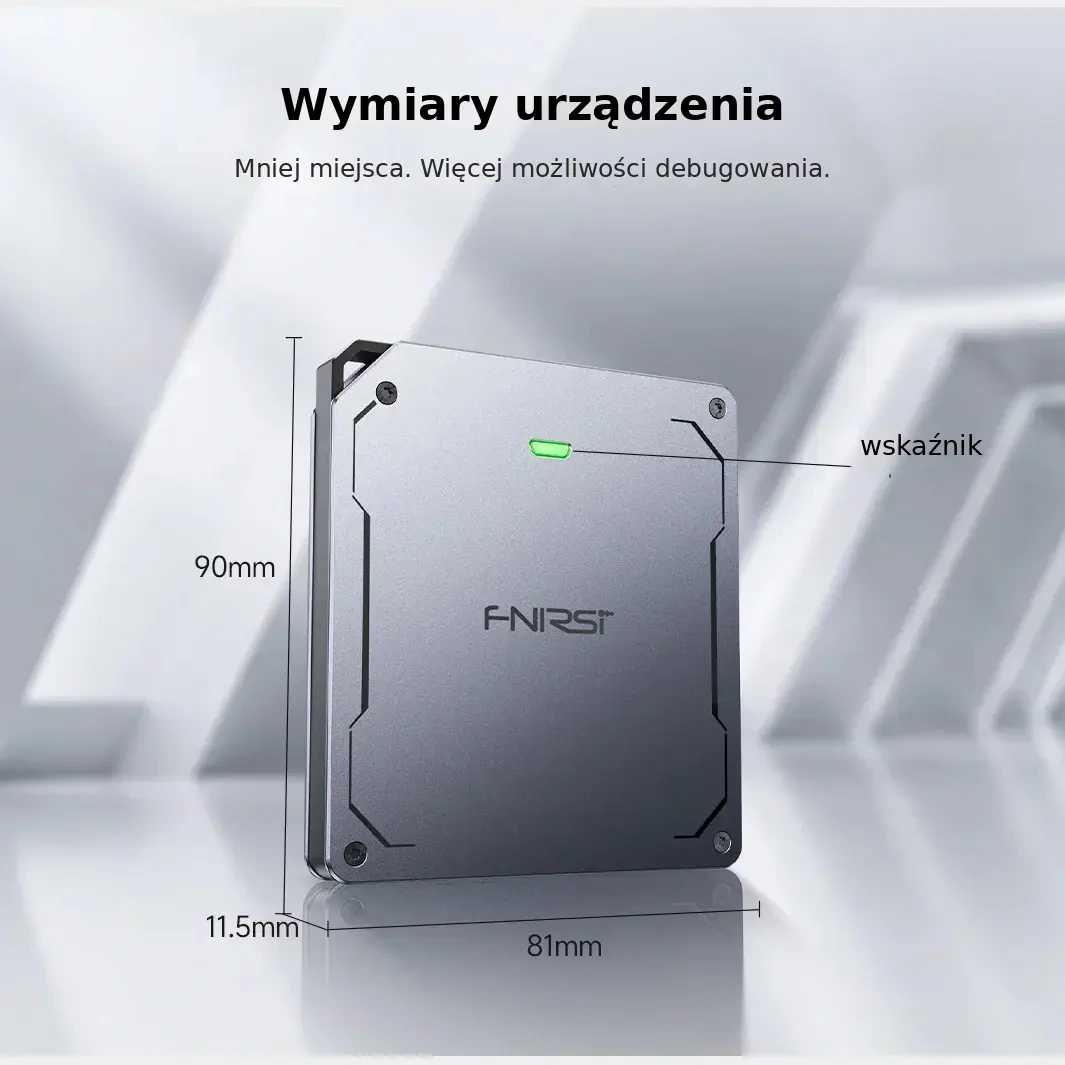

Analizator nie mierzy amplitudy ani kształtu zbocza. Dla każdego kanału rozstrzyga tylko, czy sygnał jest powyżej, czy poniżej progu ustawianego od -5 V do +5 V co 0,1 V, i zapisuje samą sekwencję stanów ze znacznikiem czasu. Dzięki tej redukcji szesnaście linii mieści się w obudowie o grubości 11,5 mm, a rozdzielczość czasowa akwizycji wynosi ±1 okres próbkowania przy najkrótszym wykrywanym impulsie 2 ns.

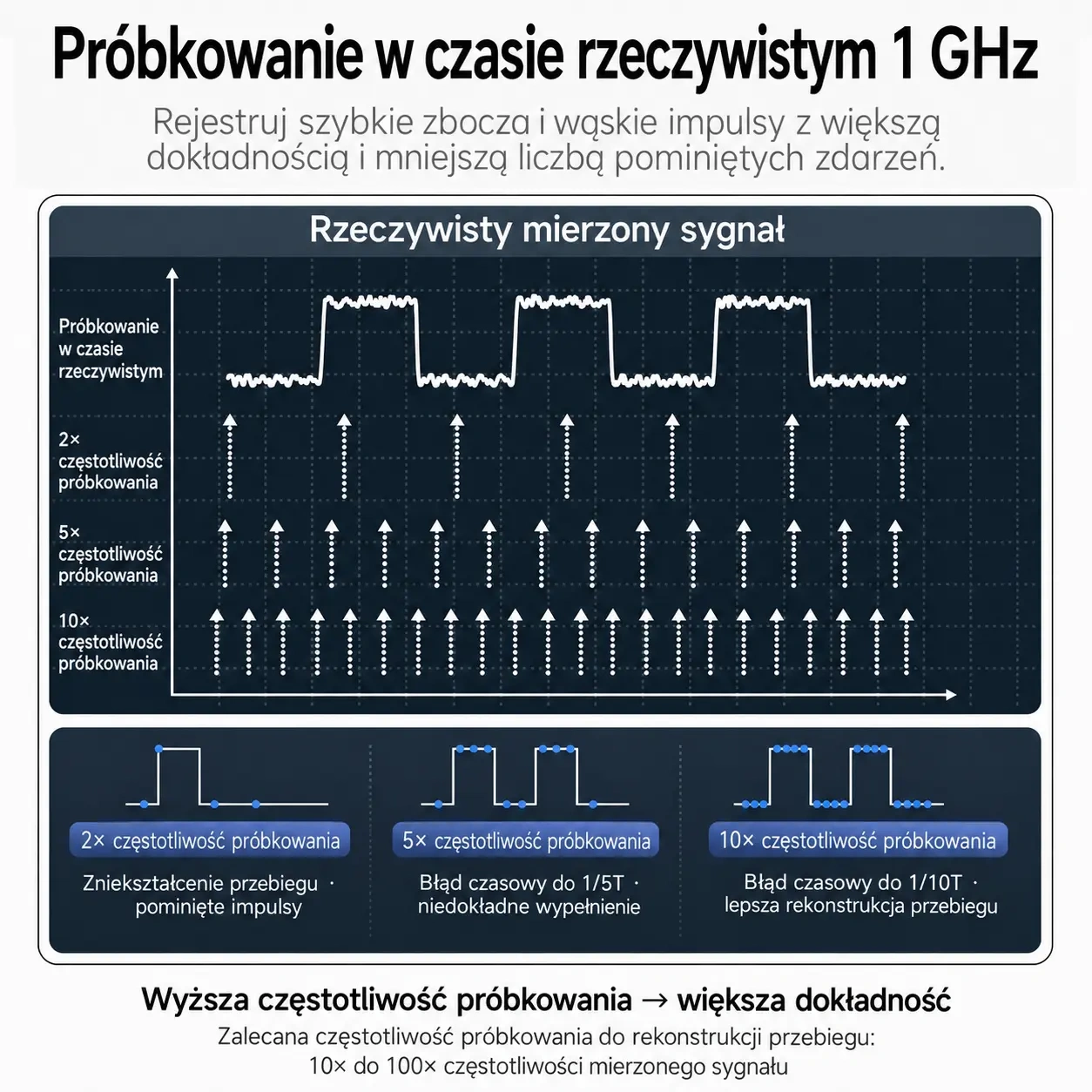

Deklarowany 1 GHz dotyczy pracy na jednym lub ośmiu kanałach. Po włączeniu wszystkich szesnastu tryb buforowy schodzi do 500 MHz, a strumieniowy do 125 MHz. Osobnym ograniczeniem jest maksymalna częstotliwość sygnału wejściowego 200 MHz, niezależna od liczby kanałów. To są właściwe liczby do porównywania analizatorów, a nie sama wartość szczytowa z opakowania.

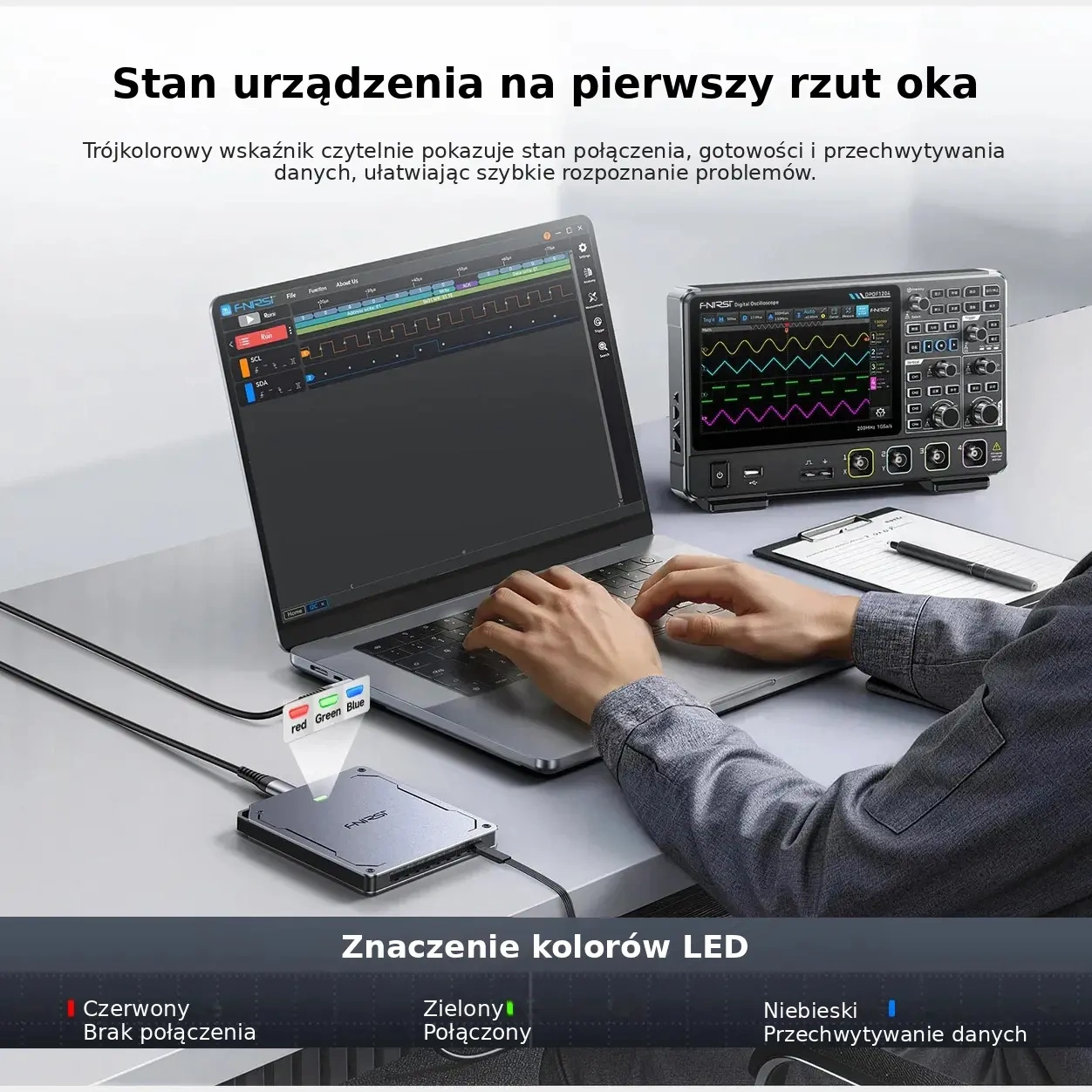

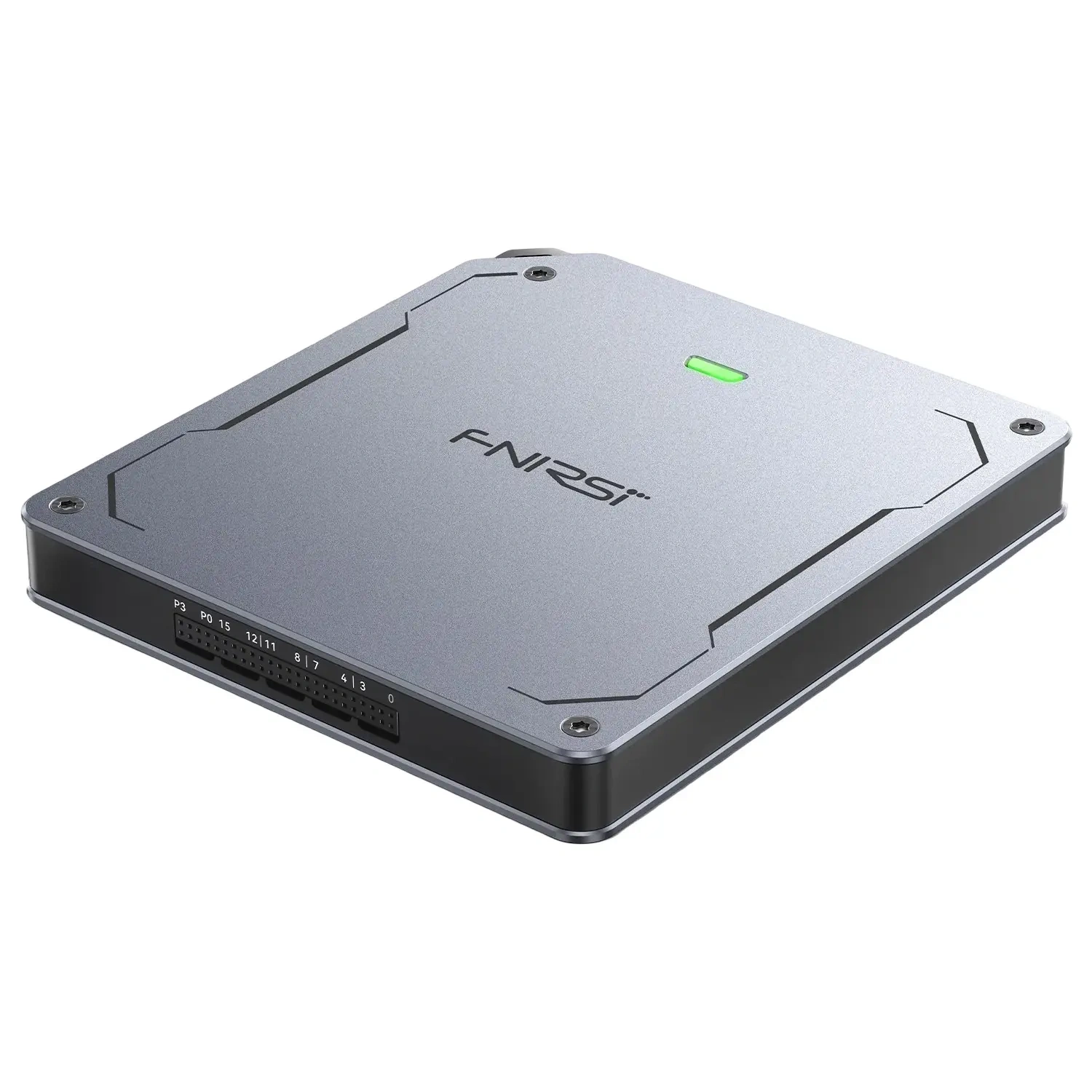

Poza wejściami pomiarowymi przyrząd ma cztery wyjścia PWM o poziomie 3,3 V i częstotliwości od 1 Hz do 20 MHz, oznaczone P0 do P3. Pozwalają pobudzić badany układ własnym sygnałem, zamiast czekać, aż wygeneruje go sam. Trójkolorowa dioda na obudowie pokazuje stan pracy: czerwona oznacza brak połączenia, zielona połączenie z komputerem, niebieska trwającą akwizycję.
Pomiary w układach o potencjale sieciowym
Wejścia przyjmują napięcia od -40 V do +40 V. Masa analizatora jest połączona z masą komputera przez przewód USB, dlatego badanie układów odniesionych do sieci wykonuje się wyłącznie przez izolator USB. Bez izolacji różnica potencjałów niszczy analizator, a zwykle także port w komputerze.

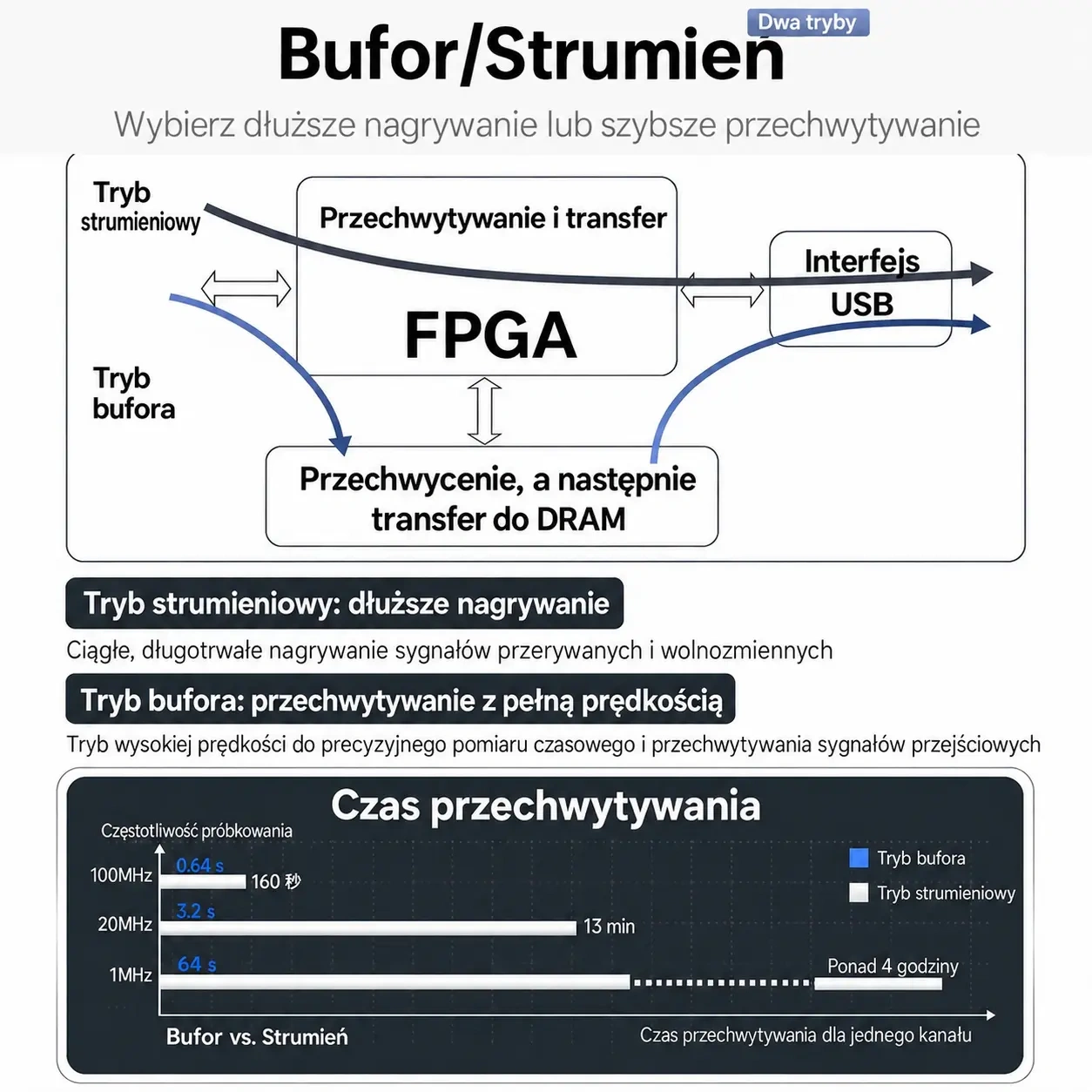

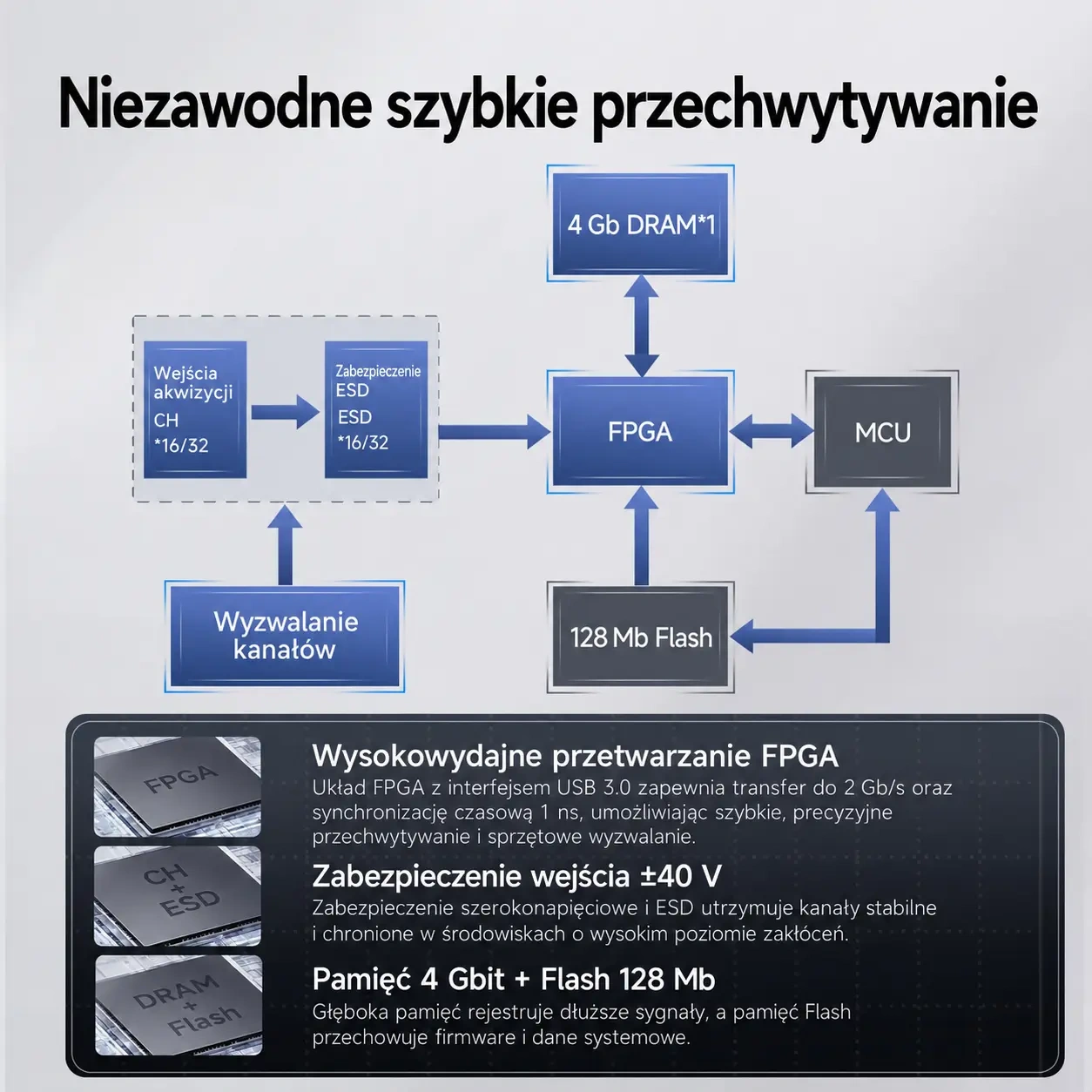

Analizator ma dwa miejsca, w których mogą wylądować próbki, i to one dzielą tryby pracy. W trybie Buffer dane trafiają najpierw do pamięci sprzętowej 4 Gb, a dopiero po zakończeniu akwizycji wędrują do komputera. Zapis idzie z pełną szybkością, bo nic go nie hamuje, ale kończy się w chwili zapełnienia pamięci. W trybie Stream próbki płyną prosto przez USB do pamięci komputera, więc nagranie trwa tak długo, na ile starczy miejsca w komputerze, ale tempo ogranicza łącze, a nie sam przyrząd.
Stąd wynika reguła doboru. Zdarzenie krótkie, o które trzeba trafić z dokładnością do nanosekund, chwyta się w trybie buforowym. Usterkę pojawiającą się raz na kilkanaście minut trzeba nagrywać strumieniowo, godząc się na niższą szybkość próbkowania. Producent podaje czasy zapisu jednego kanału: przy 100 MHz tryb buforowy daje 0,64 s, a strumieniowy 160 s; przy 1 MHz odpowiednio 64 s i ponad 4 godziny.
Trzeci tryb, Roll, nie służy do chwytania zdarzeń, tylko do obserwacji. Przebieg przesuwa się na ekranie na bieżąco, co pozwala sprawdzić, czy linia w ogóle żyje i czy próg został ustawiony sensownie, zanim uruchomi się właściwą akwizycję.
Warto pamiętać, że pełne 4 Gb obsługuje cały zestaw kanałów. Każdy włączony kanał zabiera część tej puli, więc ograniczenie liczby aktywnych wejść do tych, które są w danym pomiarze potrzebne, wydłuża zapis dokładnie w tej samej proporcji.

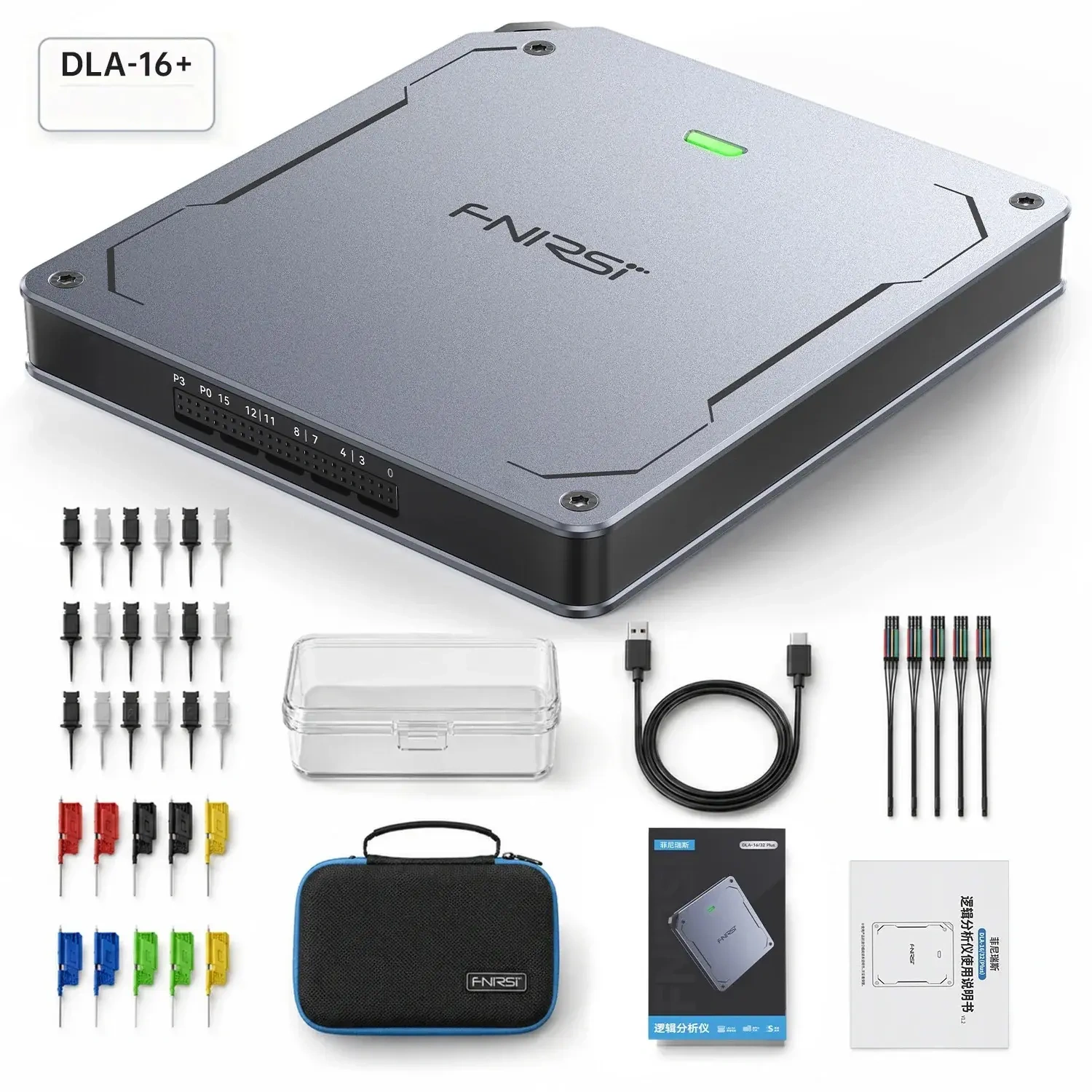

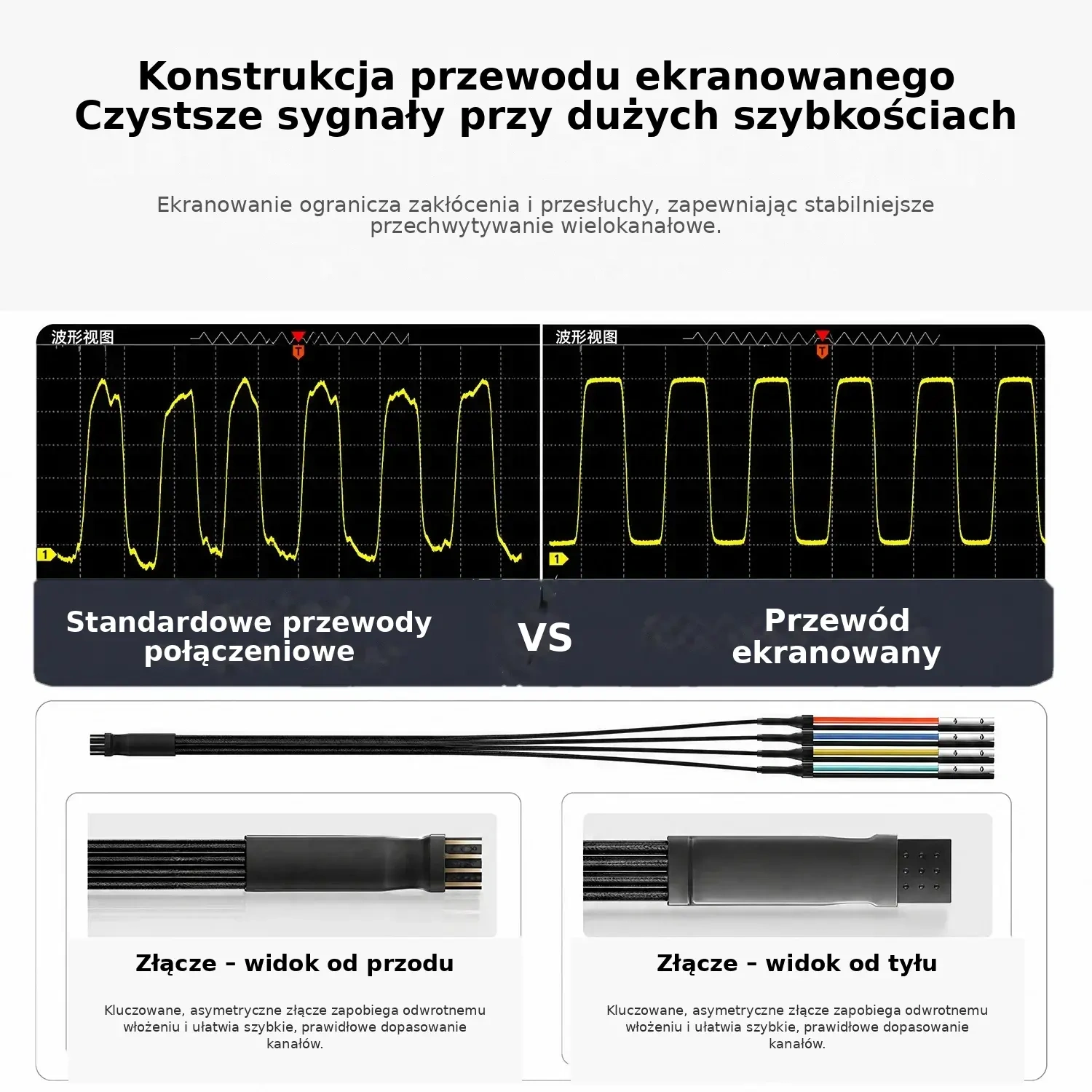

Tak. Pięć wiązek po cztery tory sygnałowe daje dwadzieścia linii, czyli szesnaście kanałów pomiarowych i cztery wyjścia PWM. Każdy tor ma własny przewód masy prowadzony równolegle, stąd przy czterech kolorowych końcówkach wiązka ma ich osiem.
Przy magistralach szeregowych rzadko, bo I2C zajmuje dwie linie, SPI cztery, a UART dwie. Granica pojawia się przy szynach równoległych: ośmiobitowa magistrala danych razem z adresową i liniami sterującymi potrafi przekroczyć szesnaście linii. Wtedy właściwy jest DLA-32 Plus, który przy komplecie kanałów próbkuje 250 MHz w trybie buforowym i 50 MHz w strumieniowym.
Analizator sprowadza sygnał do stanu wysokiego lub niskiego względem zadanego napięcia. Próg dobiera się do logiki badanego układu: inny dla 3,3 V, inny dla 5 V, jeszcze inny dla 1,8 V. Zakres od -5 V do +5 V ze skokiem 0,1 V obejmuje wszystkie popularne standardy. Źle ustawiony próg objawia się przebiegiem, który zdaje się drgać albo w ogóle nie zmienia stanu.
Nie, bo odpowiada na inne pytanie. Oscyloskop pokazuje kształt zbocza, amplitudę i zniekształcenia, analizator wyłącznie sekwencję stanów na wielu liniach naraz i ich zależności czasowe. Do sprawdzenia, dlaczego zbocze jest zaokrąglone albo sygnał ma przesterowanie, potrzebny jest oscyloskop; do prześledzenia transmisji na szesnastu liniach jednocześnie analizator.
