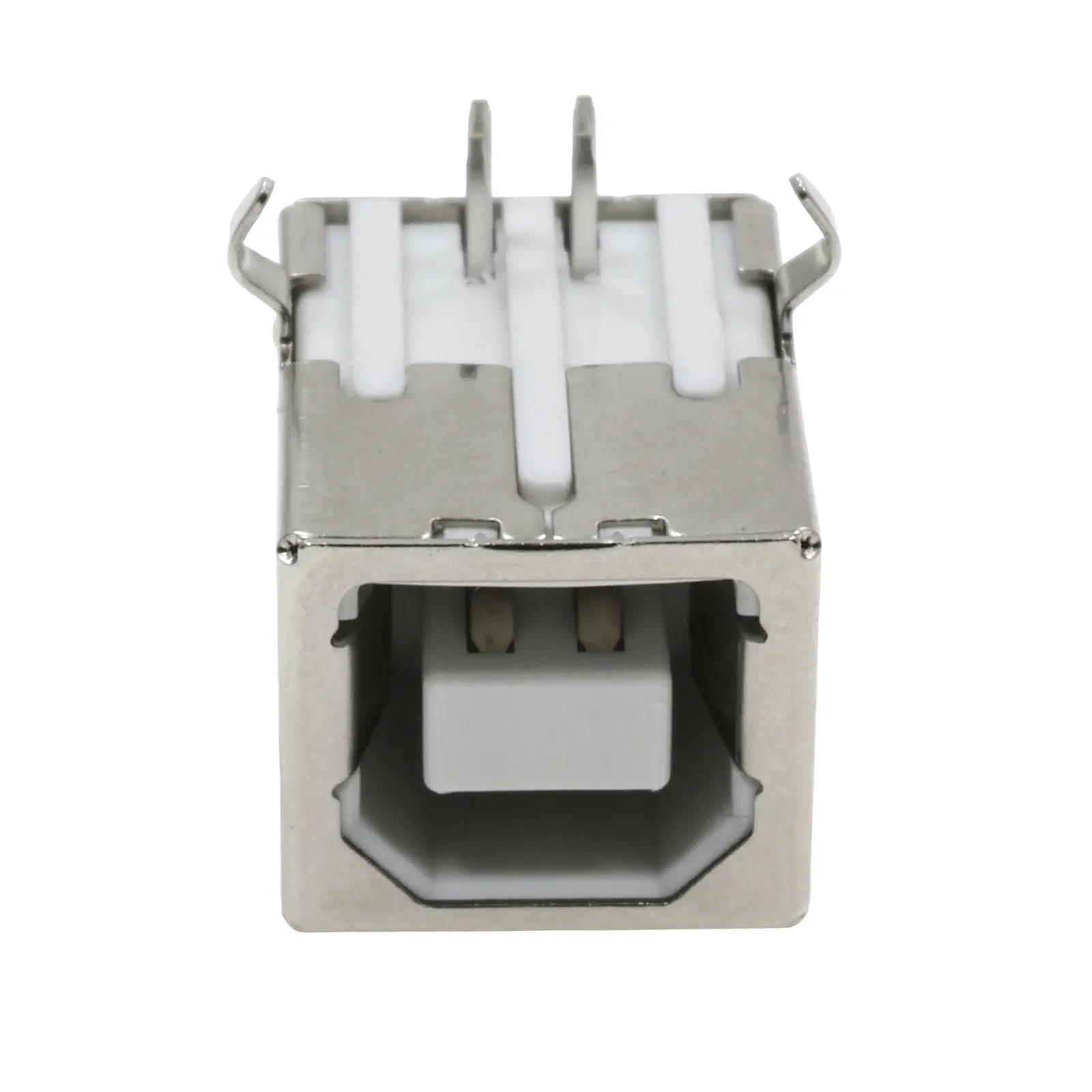

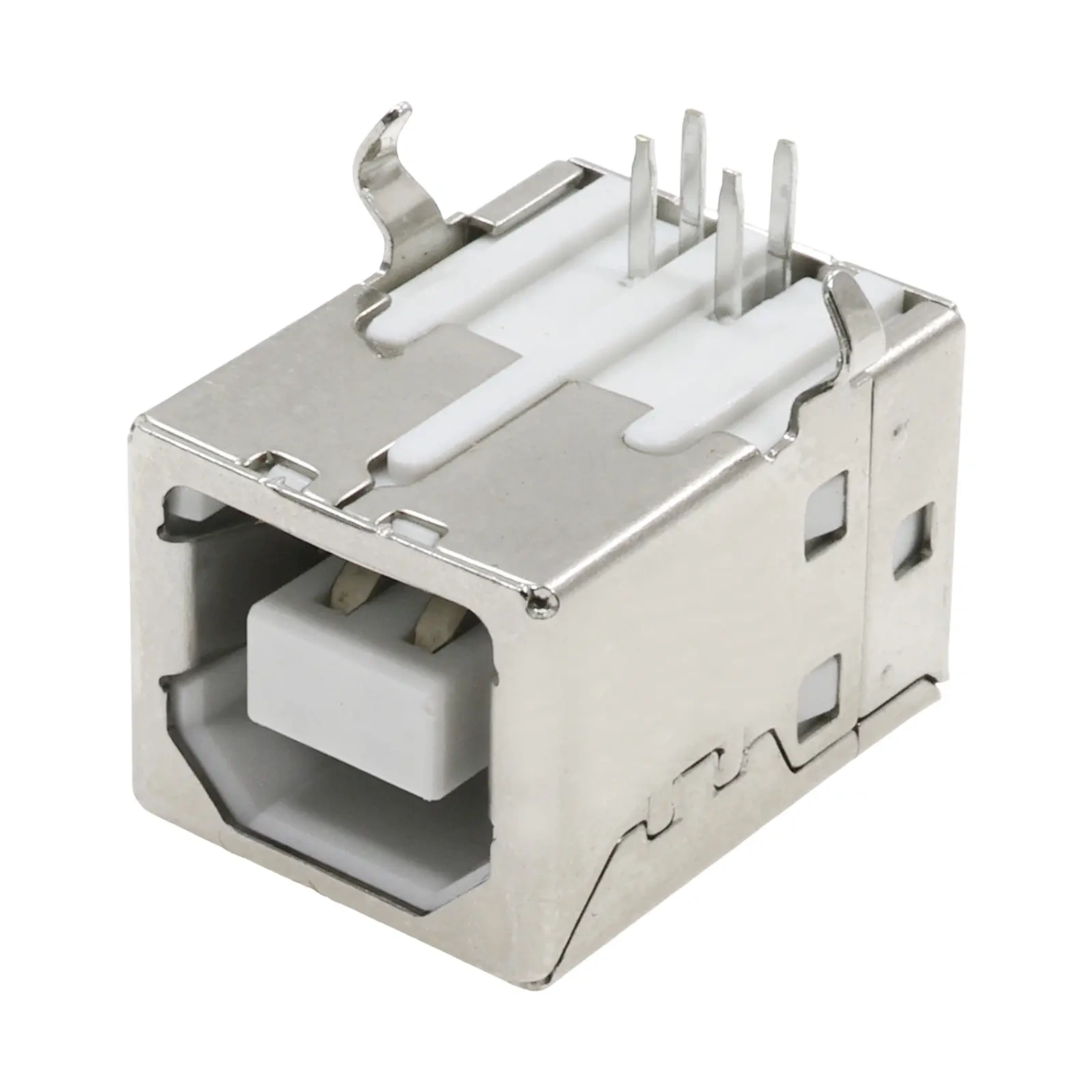

Gniazdo USB B do montażu przewlekanego THT

Montaż przewlekany daje mocniejsze osadzenie niż wersja SMD, co przy złączu wielokrotnie wpinanym ma znaczenie. Wersja kątowa wyprowadza wtyk równolegle do płytki, co obniża zabudowę w płaskiej obudowie. Standard USB określa rozmieszczenie styków, więc złącze pasuje do każdego kabla w tym formacie.

Cechy szczególne: izolator w kolorze biały.

Specyfikacja techniczna

• typ złącza: USB B
• rodzaj: gniazdo
• montaż: do montażu przewlekanego THT
• orientacja: kątowa
• kolor izolatora: biały

Złącza USB przenoszą zasilanie i dane w jednym komplecie styków, dlatego przy lutowaniu warto sprawdzić, czy sąsiednie piny nie zostały zmostkowane cyną — zwarcie linii danych z zasilaniem uszkadza port po drugiej stronie kabla.
