Dlaczego jedna obudowa pasuje do DB25 i HD44?
Bo oba złącza mają identyczny obrys zewnętrzny — różnią się tylko liczbą rzędów styków w środku. HD44 mieści więcej torów w trzech rzędach, ale zajmuje tyle samo miejsca co DB25.

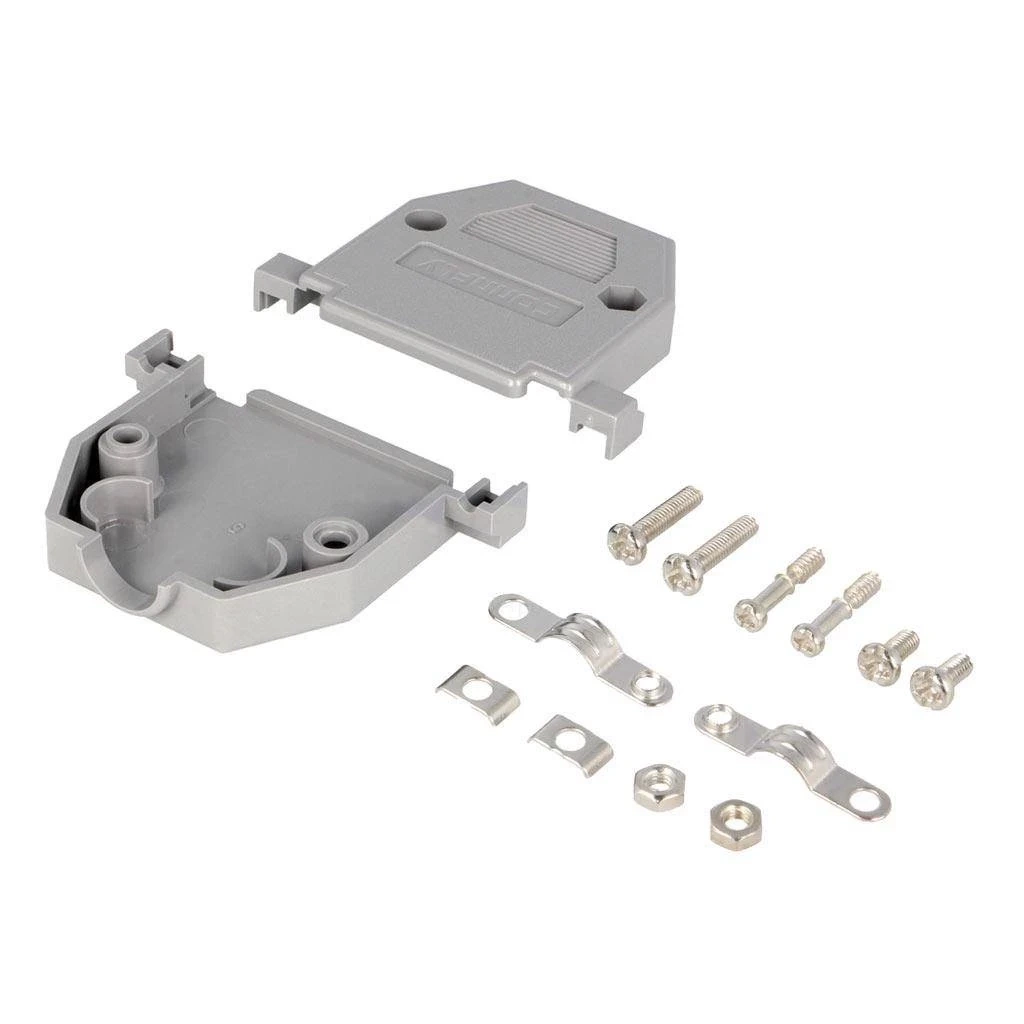

Obudowa do złącza D-Sub DB25 i HD44, z tworzywa sztucznego, szara, Connfly DSC-225
Obudowa do złącza D-Sub DB25 i HD44
Obudowa zamyka złącze DB25 albo HD44 po zalutowaniu przewodów. Oba formaty mają identyczny obrys zewnętrzny, mimo różnej liczby styków — HD44 mieści więcej torów w trzech rzędach. Osłona przejmuje naprężenia kabla, więc szarpnięcie nie przenosi się na lutowane styki.
Korpus z tworzywa izoluje styki i chroni je przed przypadkowym dotknięciem. Śruby mocujące utrzymują złącze w gnieździe i zabezpieczają przed przypadkowym rozpięciem.
Specyfikacja techniczna
- typ: obudowa do złącza D-Sub
- obsługiwane złącza: DB25 oraz HD44
- wykonanie: z tworzywa sztucznego
- kolor: szara
- oznaczenie: DSC-225
- zawartość: obudowa i śruby, bez złącza
Najczęściej zadawane pytania
Czy w komplecie jest złącze D-Sub?
Nie. Zestaw obejmuje obudowę i śruby montażowe. Złącze dobiera się osobno — do liczby styków, układu rzędów i sposobu przyłączenia przewodu.
Jak obudowa mocuje się do gniazda?
Śrubami po obu stronach złącza, wkręcanymi w kołki gniazda. Bez nich wtyk trzyma się wyłącznie siłą styków i przy naprężonym przewodzie może się wysunąć.
Czy obudowa odciąża przewód?
Tak. Zacisk w tylnej części obejmuje kabel, dzięki czemu szarpnięcie przenosi się na obudowę, a nie na lutowane styki. To najczęstsza przyczyna awarii przewodów zarabianych bez obudowy.
Czym różni się wykonanie metalizowane od plastikowego?
Metalizacja tworzy ekran wokół połączenia i odprowadza zakłócenia do masy, co ma znaczenie przy transmisji szeregowej prowadzonej blisko przewodów zasilających. Wersja z tworzywa jest lżejsza i tańsza, ale nie ekranuje.
