Czy DB25 zawsze ma dwa rzędy styków?
Tak, w tym formacie 25 styków rozmieszczonych jest w dwóch rzędach. Warianty o innej liczbie rzędów przy tej samej liczbie torów występują głównie w rodzinie 15-stykowej.

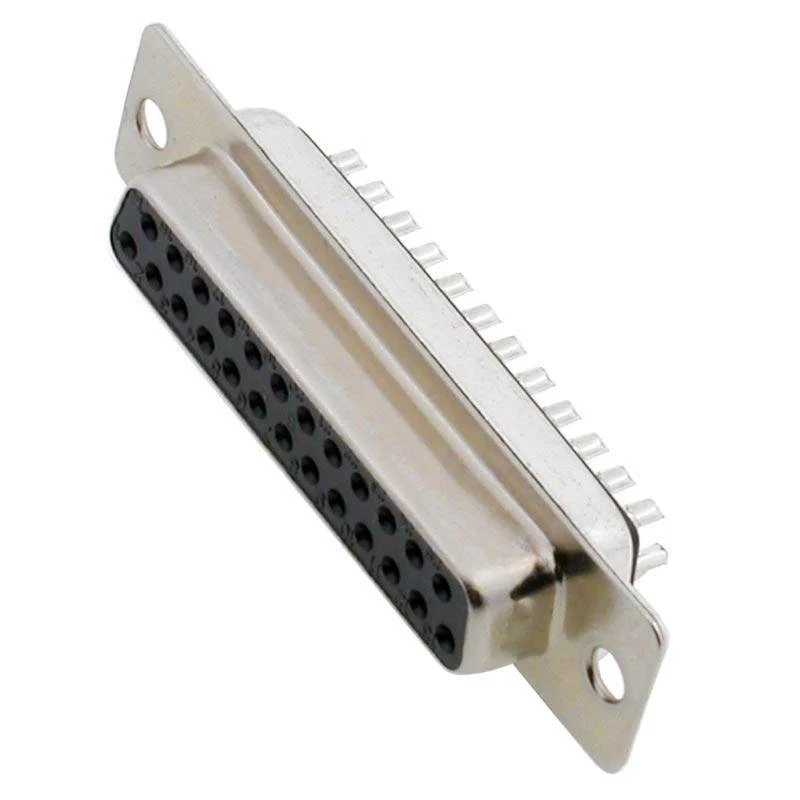

Gniazdo D-Sub żeńskie DB25, 25 pin, układ 2-rzędowy, do lutowania przewodów
Złącze D-Sub DB25 żeńskie, układ 2-rzędowy
Złącze D-Sub o 25 stykach w układzie 2-rzędowy, w wykonaniu żeńskim. Kształt litery D w obudowie wymusza jedno położenie wtyku względem gniazda, więc połączenia nie da się wykonać odwrotnie.

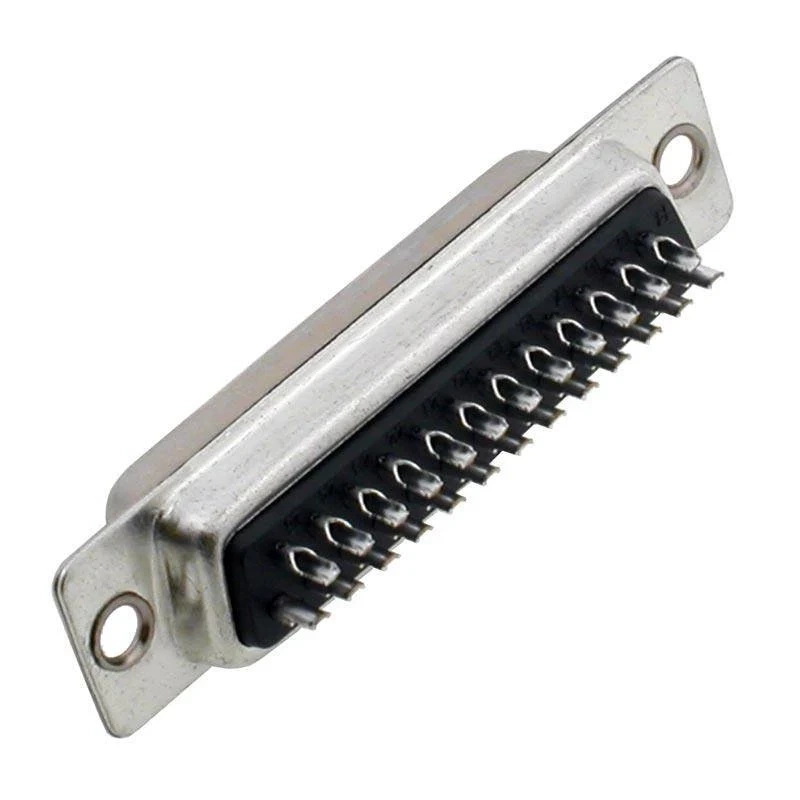

Wykonanie: styki pokryte warstwą 0,8 µm złota na 1,3 µm niklu, izolator z poliestruu, osłona ze stali cynowanej. Przewody lutuje się do kubków lutowniczych na tylnej stronie złącza. Do zabudowy przewodowej potrzebna jest osobna obudowa D-Sub.
Specyfikacja techniczna
- typ: złącze D-Sub DB25
- rodzaj styków: żeńskie (gniazda)
- liczba styków: 25
- układ styków: 2-rzędowy
- sposób przyłączenia: do lutowania przewodów
- pokrycie styków: 0,8 µm złota na 1,3 µm niklu
- izolator: poliestru
- osłona: stali cynowanej
Najczęściej zadawane pytania
Jak dobrać drugą stronę połączenia?
Do tego gniazda o stykach żeńskich potrzebny jest wtyk męski o tej samej liczbie styków i tym samym układzie rzędów. Sama liczba torów nie wystarcza — wersje dwu- i trzyrzędowa nie wejdą w siebie.
Czy do tego złącza potrzebna jest obudowa?
Tak. Obudowa D-Sub osłania lutowane albo zaciśnięte styki, przejmuje naprężenia przewodu i mieści śruby, którymi przykręca się złącze do gniazda po drugiej stronie.
Co oznacza kształt litery D w obudowie?
Asymetryczny obrys uniemożliwia wpięcie wtyku odwrotnie. Przy złączach o dużej liczbie styków to zabezpieczenie istotniejsze niż przy małych, bo pomyłka zwarłaby ze sobą kilkanaście torów naraz.
Jak przymocować złącze do panelu?
Śruby albo kołki dystansowe mocuje się w otworach po obu stronach złącza. W obudowach przewodowych rolę tę pełnią śruby moletowane, dokręcane palcami bez narzędzi.
