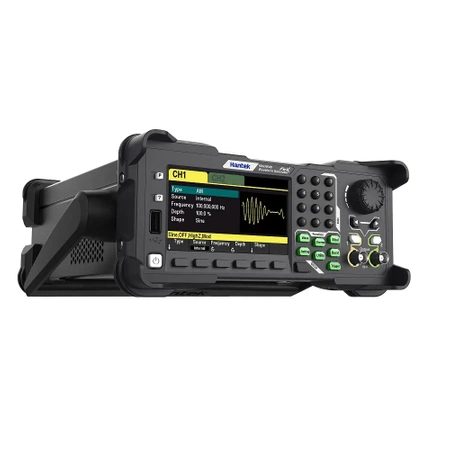

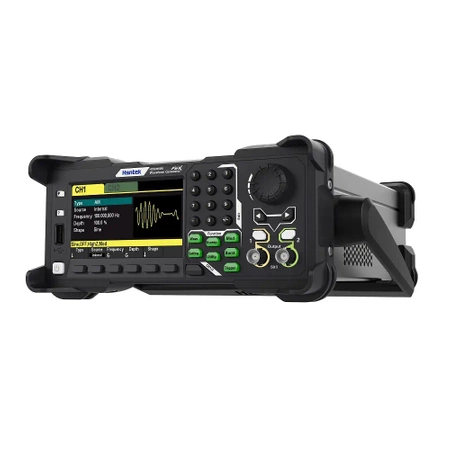

Generator funkcyjny dwukanałowy 2x25MHz HANTEK HDG3022B

Hantek HDG3022B to zaawansowany generator sygnałów, który oferuje szerokie możliwości generowania różnych rodzajów sygnałów elektrycznych. Jest to idealne narzędzie dla inżynierów, techników i studentów elektroniki, którzy potrzebują precyzyjnego źródła sygnałów do testowania i projektowania obwodów elektronicznych.

Urządzenie HDG3022B łączy w sobie funkcje generatora sygnałów dowolnych, generatora impulsów, generatora funkcji, generatora harmonicznych oraz miernika częstotliwości. Dzięki technologii DDS (Direct Digital Synthesizer) zapewnia stabilny, czysty i niskoszumowy sygnał wyjściowy. Intuicyjny interfejs użytkownika i układ klawiatury zapewniają wyjątkowe doświadczenie użytkowania. Bogate opcje konfiguracji umożliwiają łatwe sterowanie urządzeniem z komputera, co daje użytkownikom więcej możliwości pomiarowych.

• Kanały: Dwa kanały o równoważnej wydajności, co odpowiada dwóm niezależnym źródłom sygnału.
• Częstotliwość: 25MHz.
• Częstotliwość próbkowania: Do 250MSa/s, bez zniekształceń sygnałów analogowych.
• Rozdzielczość pionowa: 16-bitowa, zapewniająca dokładność amplitudy sygnału.
• Głębokość pamięci: Do 2M, umożliwiając tworzenie większej liczby cykli przebiegu i uzyskanie lepszych szczegółów.
• Wyświetlacz: 4,3-calowy kolorowy wyświetlacz TFT LCD, zapewniający czytelny i intuicyjny interfejs użytkownika.
• Modulacja: Obsługa różnych rodzajów modulacji, takich jak AM, DSB-AM, FM, PM, ASK, FSK, PSK, BPSK, QPSK, 3 FSK, 4 FSK, OSK, PWM itp.
• Rozdzielczość częstotliwości: 1μHz; Zakres amplitudy: 2mV~20Vpp przy wysokiej impedancji, 1mV~10Vpp przy 50Ω.
• Miernik częstotliwości: Wbudowany miernik częstotliwości o wysokiej rozdzielczości (80MHz).

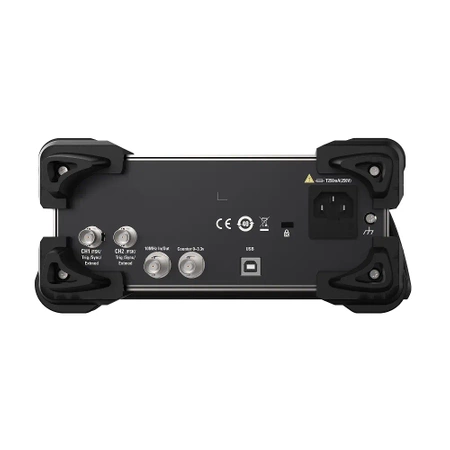

• Interfejs komunikacyjny: Standardowy interfejs USB 2.0: przedni USB 2.0 High Speed (USB Host) i tylny USB 2.0 Full Speed (USB Device).
• Sygnały dowolne: Ponad 160 rodzajów sygnałów dowolnych, takich jak wzrost wykładniczy, spadek wykładniczy, sygnał EKG, gaussowski, półpozytywny wektor, Lorentza, dwutonowy wieloczęstotliwościowy, napięcie DC itp.
• Generator harmonicznych: Wbudowany generator 16 harmonicznych, umożliwiający wyjście z określoną częstotliwością, amplitudą i fazą harmonicznych, zwykle stosowany w urządzeniach do wykrywania harmonicznych lub testach urządzeń filtrujących harmoniczne.

Specyfikacja:

• Model: HDG3022B
• Kanały: 2
• Długość fali: 2M
• Zakres częstotliwości: 25MHz
• Częstotliwość próbkowania: 250MSa/s
• Rozdzielczość napięcia: 16 bitów
• Interfejs: USB
• Wyświetlacz: 4,3-calowy kolorowy wyświetlacz TFT LCD
• Napięcie: 120-240VAC RMS (±10%), 45Hz do 66Hz, CAT2
• Moc: < 30W
• Zabezpieczenia: bezpiecznik T, 0.5 A, 250V, 5 x20mm
• Zakres temperatury pracy: 10℃ ~ 40℃
• Wymiary (W × H × D): 308 x 232 x 110mm
• Waga: 3.09 kg
• Rodzaje sygnałów:
• Standardowe sygnały: Sinusoidalny, prostokątny, trójkątny, impulsowy, szum, harmoniczne.
• Sygnały dowolne: Ponad 160 rodzajów, w tym wzrost wykładniczy, spadek wykładniczy, EKG, gaussowski, półpozytywny wektor, Lorentz, dwutonowy wieloczęstotliwościowy, napięcie DC.
• Właściwości częstotliwości:
• Sinusoidalny: 1 μHz ~ 25 MHz
• Prostokątny: 1 μHz ~ 15 MHz
• Impulsowy: 1 μHz ~ 15 MHz
• Trójkątny: 1 μHz ~ 2 MHz
• Harmoniczny: 1 μHz ~ 10 MHz
• Szum (3 dB): Pasmo przenoszenia 100 MHz
• Sygnał dowolny: 1 μHz ~ 15 MHz
• Rozdzielczość: 1μHz
• Precyzja: ±1ppm, 18~28℃
• Właściwości fali prostokątnej:
• Czas narastania/opadania: Typowo (1kHz, 1Vpp) ≥9ns
• Przeregulowanie: Typowo (100kHz, 1Vpp) ≤5%
• Cykl pracy: 0.001% ~ 99.999% (zakres zależy od częstotliwości)
• Asymetria: 1% okresu + 4ns
• Właściwości fali trójkątnej:
• Liniowość: ≤ 1% wartości szczytowej (typowo, 1kHz, 1Vpp, symetria 100%)
• Symetria: 0% ~ 100%
• Właściwości fali impulsowej:
• Cykl: 67ns~1Ms
• Szerokość impulsu: ≥16ns
• Czas narastania/opadania: ≥9ns (ograniczony przez ustawienie częstotliwości i szerokości impulsu)
• Przeregulowanie: Typowo (1kHz, 1Vpp) ≤5%
• Właściwości sygnału dowolnego:
• Długość fali: 2M (prawdopodobnie liczba próbek)
• Rozdzielczość pionowa: 16 bitów
• Częstotliwość próbkowania: 1μSa/s~62.5 MSa /s, 1μSa/s rozdzielczość
• Czas narastania/opadania: ≥9ns
• Przeregulowanie: Typowo (1Vpp) ≤5%
• Właściwości harmoniczne:
• Liczba harmonicznych: ≤16
• Rodzaj harmonicznych: Harmoniczne parzyste, nieparzyste, wszystkie
• Amplituda harmonicznych: Można ustawić dowolną amplitudę harmonicznych.
• Faza harmonicznych: Można ustawić dowolną fazę harmonicznych.
• Właściwości amplitudy (wyjście 50Ω):
• Zakres amplitudy: ≤10MHz: 1mVpp ~ 10Vpp; ≤55MHz: 1mVpp ~ 5.5Vpp; ≤80MHz:1mVpp ~ 3.5Vpp; ≤100MHz:1mVpp ~ 2Vpp;
• Precyzja: Typowo (1kHz sinusoida, 0V offset, > 10mVPP) ± 1% wartości ustawionej ± 5mVpp
• Płaskość amplitudy: ≤5MHz: ±0.1dB; ≤15MHz: ±0.2dB; ≤25MHz: ±0.3dB; ≤40MHz: ±0.5dB; >40MHz: ±1.0dB
• Jednostki: Vpp, mVpp, Vrms, dBm(50Ω impedance)
• Rozdzielczość: 1mVpp
• Właściwości przesunięcia (wyjście 50Ω): zakres: ±5Vpkac+dc, precyzja: ±(1% wartości ustawionej + 5mV + 1% amplitudy)
• Wyjście sygnału: Impedancja: 50 Ω
• Właściwości modulacji: Typ modulacji: AM, DSB-AM, FM, PM, ASK, FSK, PSK, BPSK, QPSK, 3FSK, 4FSK, OSK, PWM
• AM (Modulacja Amplitudy):
• Nośna: Sinusoidalny, prostokątny, trójkątny, impulsowy, harmoniczny, dowolny (oprócz DC)
• Źródło modulacji: Wewnętrzny, zewnętrzny, inne kanały
• Fala modulacji: Sinusoidalny, prostokątny, trójkątny, szum, próbkowany, wykładniczy spadek, półwektor, Lorentz, dual audio, gaussowski, EKG
• Częstotliwość modulacji: 2mHz~1MHz
• Głębokość modulacji: 0% ~ 120%
• DSB-AM (Dwubokowe Pasmo Boczne z Nośną):
• Nośna: Sinusoidalny, prostokątny, trójkątny, impulsowy, harmoniczny, dowolny (oprócz DC)
• Źródło modulacji: Wewnętrzny, zewnętrzny, inne kanały
• Fala modulacji: Sinusoidalny, prostokątny, trójkątny, szum, próbkowany, wykładniczy spadek, półwektor, Lorentz, dual audio, gaussowski, EKG
• Częstotliwość modulacji: 2mHz~1MHz
• Głębokość modulacji: 0% ~ 120%
• FM (Modulacja Częstotliwości):
• Nośna: Sinusoidalny, prostokątny, trójkątny, impulsowy, harmoniczny, dowolny (oprócz DC)
• Źródło modulacji: Wewnętrzny, zewnętrzny, inne kanały
• Fala modulacji: Sinusoidalny, prostokątny, trójkątny, szum, próbkowany, wykładniczy spadek, półwektor, Lorentz, dual audio, gaussowski, EKG
• Częstotliwość modulacji: 2mHz~1MHz
• PM (Modulacja Fazy):
• Nośna: Sinusoidalny, prostokątny, trójkątny, impulsowy, harmoniczny, dowolny (oprócz DC)
• Źródło modulacji: Wewnętrzny, zewnętrzny, inne kanały
• Fala modulacji: Sinusoidalny, prostokątny, trójkątny, szum, próbkowany, wykładniczy spadek, półwektor, Lorentz, dual audio, gaussowski, EKG
• Częstotliwość modulacji: 2mHz~1MHz
• Odchylenie fazy: 0° ~ 360°
• ASK (Modulacja Amplitudy Klucza):
• Nośna: Sinusoidalny, prostokątny, trójkątny, impulsowy, harmoniczny, dowolny (oprócz DC)
• Źródło modulacji: Wewnętrzny, zewnętrzny
• Fala modulacji: 50% duty cycle square wave
• Częstotliwość modulacji: 2mHz~1MHz
• FSK (Częstotliwościowe Kluczowanie):
• Nośna: Sinusoidalny, prostokątny, trójkątny, impulsowy, harmoniczny, dowolny (oprócz DC)
• Źródło modulacji: Wewnętrzny, zewnętrzny
• Fala modulacji: 50% duty cycle square wave
• Częstotliwość modulacji: 2mHz~1MHz
• PSK (Phase Shift Keying - Modulacja Fazowa):
• Nośna: Fala sinusoidalna, prostokątna, trójkątna, impulsowa, harmoniczna, dowolna (oprócz DC)
• Źródło modulacji: Wewnętrzny lub zewnętrzny
• Fala modulacji: Fala prostokątna o wypełnieniu 50%
• Częstotliwość modulacji: 2mHz~1MHz
• BPSK (Binary Phase Shift Keying - Binarna Modulacja Fazowa):
• Nośna: Fala sinusoidalna, prostokątna, trójkątny, impulsowa, harmoniczna, dowolna (oprócz DC)
• Źródło modulacji: Wewnętrzny
• Źródło danych: PN15, PN21, 01, 10
• Częstotliwość modulacji: 2mHz~1MHz
• QPSK (Quadrature Phase Shift Keying - Kwadratura Fazowego Kluczowania):
• Nośna: Fala sinusoidalna, prostokątna, trójkątny, impulsowa, harmoniczna, dowolna (oprócz DC)
• Źródło modulacji: Wewnętrzny
• Źródło danych: PN15, PN21
• Częstotliwość modulacji: 2mHz~1MHz
• 3FSK (Trzykanałowe FSK - Three-Level Frequency Shift Keying):
• Nośna: Fala sinusoidalna, prostokątna, trójkątny, impulsowa, harmoniczna, dowolna (oprócz DC)
• Źródło modulacji: Wewnętrzny
• Fala modulacji: Fala prostokątna o wypełnieniu 50%
• Częstotliwość modulacji: 2mHz~1MHz
• 4FSK (Czterokanałowe FSK - Four-Level Frequency Shift Keying):
• Nośna: Fala sinusoidalna, prostokątna, trójkątny, impulsowa, harmoniczna, dowolna (oprócz DC)
• Źródło modulacji: Wewnętrzny
• Fala modulacji: Fala prostokątna o wypełnieniu 50%
• Częstotliwość modulacji: 2mHz~1MHz
• OSK (Offset Quadrature Modulation):
• Nośna: Fala sinusoidalna
• Źródło modulacji: Wewnętrzny, zewnętrzny
• Czas impulsu: 8 ns - 4.99975 ms
• Częstotliwość modulacji: 2mHz~1MHz
• PWM (Modulacja Szerokości Impulsu):
• Nośna: Fala prostokątna
• Źródło modulacji: Wewnętrzny, zewnętrzny, inne kanały
• Fala modulacji: Fala sinusoidalna, prostokątna, trójkątny, szum, próbkowany, wykładniczy spadek, półwektor, Lorentz, dual audio, gaussowski, EKG
• Częstotliwość modulacji: 2mHz~50KHz
• Odchylenie cyklu pracy: 0% ~ 50%
• Wejście modulacji zewnętrznej:
• Zakres wejściowy: AM, DSB-AM, FM, PM, OSK, PWM: 75mVRMS ~ ± 5Vac + dc
• Poziom ASK, FSK, PSKTTL: Poziom TTL
• Pasmo przenoszenia wejściowego: 50KHz
• Impedancja wejściowa: 10 KΩ
• Właściwości skanowania częstotliwości:
• Nośna: Fala sinusoidalna, prostokątna, trójkątny, impulsowa, harmoniczna, dowolna (oprócz DC)
• Typ: Liniowy
• Kierunek: W górę
• Czas skanowania częstotliwości: 1ms ~ 50Ks
• Czas utrzymania/powrotu: 0ms ~ 50Ks
• Źródło wyzwalania: Wewnętrzny, zewnętrzny, ręczny
• Tag: Synchronizacja opadającej krawędzi modelu
• Właściwości impulsów:
• Nośna: Fala sinusoidalna, prostokątna, trójkątny, impulsowa, harmoniczna, dowolna (oprócz DC)
• Częstotliwość nośnej: 1 μHz ~ 25 MHZ
• Liczba impulsów: 1 ~ 2000 000 000
• Faza startu/stopu: 0° ~ 360°
• Cykl wewnętrzny: 2 μs ~ 500 s
• Źródło sterowania bramką: Wyzwalacz zewnętrzny
• Źródło wyzwalania: Wewnętrzny, zewnętrzny, ręczny
• Miernik częstotliwości:
• Funkcje pomiaru: Częstotliwość, okres, szerokość impulsu dodatniego/ujemnego, cykl pracy
• Częstotliwość: 1 μHz ~ 80 MHZ
• Czas bramkowania: 10ms~16s
• Zakres sygnału wejściowego: 0 ~ 3.3 V
• Właściwości wyzwalania:
• Wejście wyzwalania: Poziom: TTL - kompatybilny
• Nachylenie: W górę lub w dół (opcjonalnie)
• Szerokość impulsu: >100ns
• Wyjście wyzwalania: Poziom: TTL - kompatybilny
• Szerokość impulsu: >60ns
• Maksymalna częstotliwość: 1MHz
• Zegar referencyjny:
• Wejście referencyjne zewnętrzne: Zakres blokowania: 10 MHz ± 50 Hz, Poziom: Niski poziom: 0~400mV, wysoki poziom: 2.5V~5V, Czas blokowania: < 2 s, Impedancja wejściowa: 50 Ω, sprzężenie DC
• Wyjście referencyjne wewnętrzne: Częstotliwość: 10 MHz + 50 Hz, Poziom: 3.3 Vpp, Impedancja wyjściowa (typowa wartość): 50 Ω, sprzężenie DC
• Wyjście synchroniczne: Poziom: TTL - kompatybilny, Impedancja: 50Ω, wartość nominalna

Zastosowania:

• Testowanie układów elektronicznych: Generator sygnałów jest niezbędnym narzędziem do testowania wzmacniaczy, filtrów, układów cyfrowych i innych obwodów elektronicznych.
• Edukacja: Idealny do nauki elektroniki na uczelniach i w szkołach.
• Badania i rozwój: Służy do tworzenia prototypów i badania nowych rozwiązań.
• Serwis elektroniki: Przydatny do diagnozowania i naprawy urządzeń elektronicznych.

___

Wyjaśnienie poszczególnych skrótów dotyczących modulacji w generatorze

• AM: (Amplitude Modulation) - polega na zmianie amplitudy fali nośnej proporcjonalnie do sygnału modulującego.
• DSB-AM: (Double Sideband Amplitude Modulation) - rodzaj modulacji amplitudowej, gdzie powstają dwa pasma boczne po obu stronach częstotliwości nośnej.
• FM: (Frequency Modulation) - polega na zmianie częstotliwości fali nośnej proporcjonalnie do sygnału modulującego.
• PM: (Phase Modulation) - polega na zmianie fazy fali nośnej proporcjonalnie do sygnału modulującego.
• ASK: (Amplitude Shift Keying) - rodzaj modulacji cyfrowej, gdzie amplituda fali nośnej jest zmieniana, aby reprezentować dane binarne.
• FSK: (Frequency Shift Keying) - rodzaj modulacji cyfrowej, gdzie częstotliwość fali nośnej jest zmieniana, aby reprezentować dane binarne.
• PSK: (Phase Shift Keying) - rodzaj modulacji cyfrowej, gdzie faza fali nośnej jest zmieniana, aby reprezentować dane binarne.
• BPSK: (Binary Phase Shift Keying) - szczególny przypadek PSK, gdzie faza może przyjmować tylko dwie wartości.
• QPSK: (Quadrature Phase Shift Keying) - rodzaj PSK, gdzie faza może przyjmować jedną z czterech wartości.
• 3 FSK, 4 FSK: FSK z trzema lub czterema różnymi częstotliwościami nośnymi.
• OSK: Offset Quadrature Modulation - rodzaj modulacji cyfrowej, który łączy cechy ASK i PSK.
• PWM: (Pulse Width Modulation) - polega na zmianie szerokości impulsów prostokątnych, aby reprezentować sygnał analogowy.
