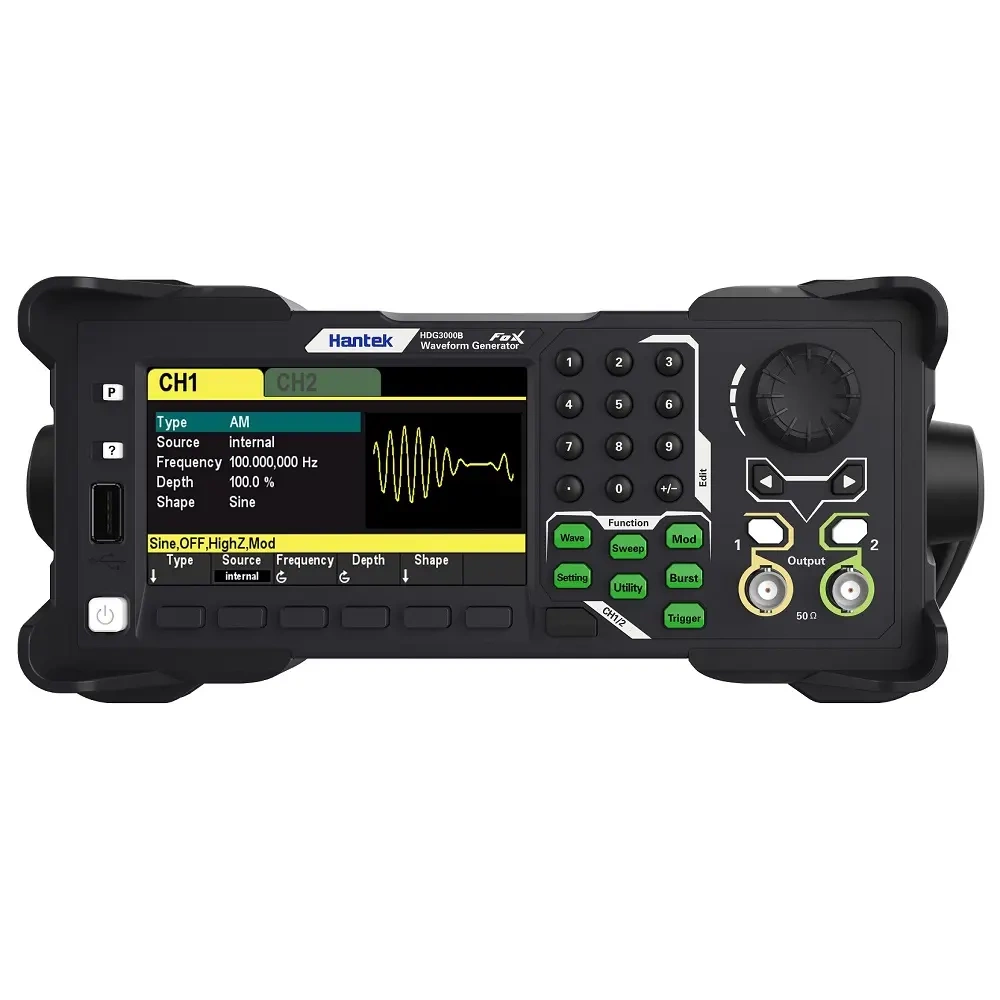

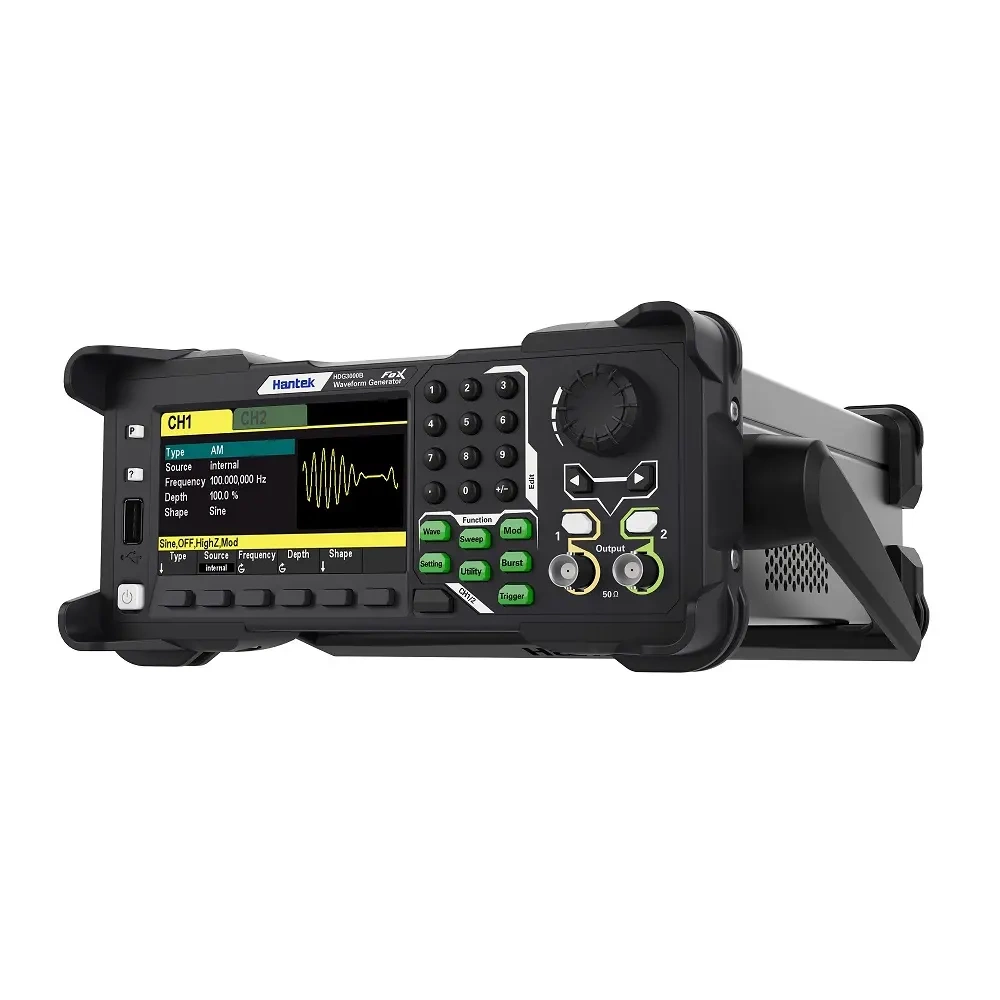

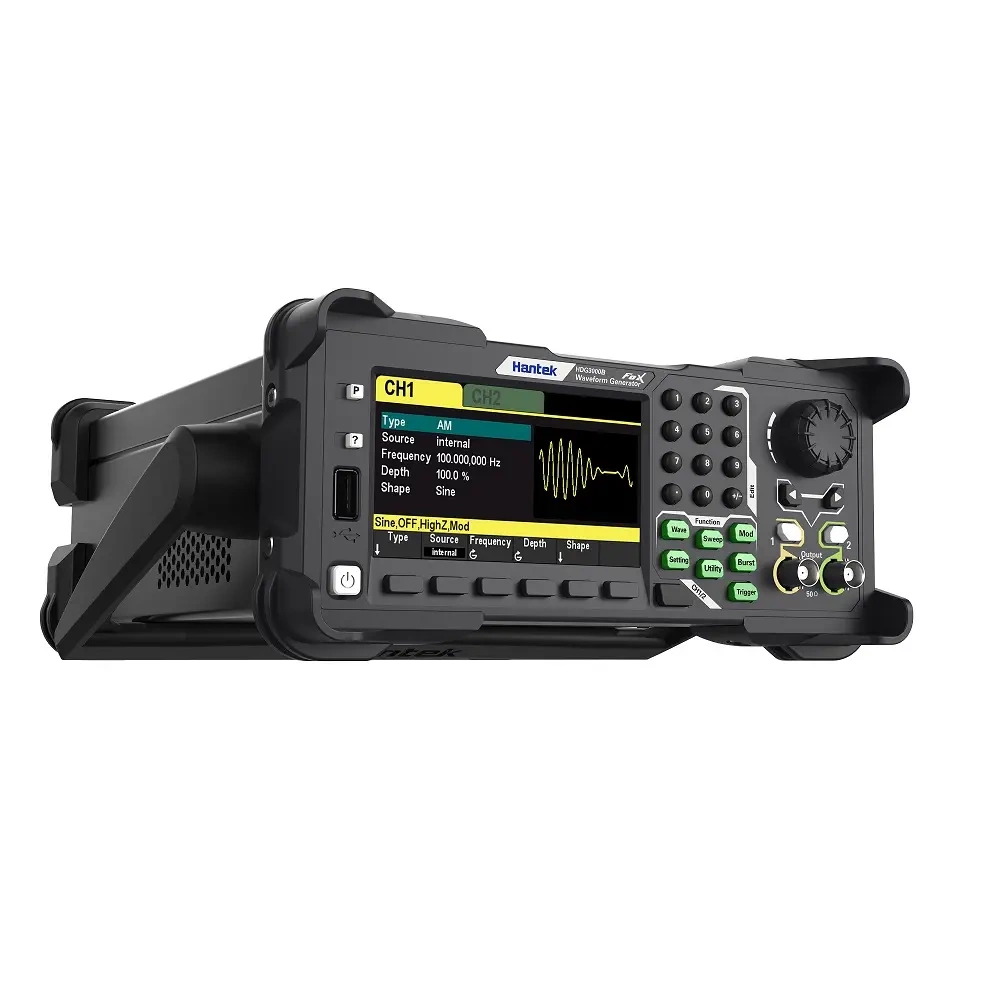

Generator arbitralny o dwóch równorzędnych kanałach i rozdzielczości 16 bitów

Dwa kanały mają identyczne parametry i pracują niezależnie, co odpowiada dwóm osobnym źródłom sygnału w jednej obudowie. Rozdzielczość pionowa 16 bitów przy próbkowaniu 250 MSa/s daje odstęp od poziomu kwantowania znacznie większy niż w generatorach 12-bitowych wbudowanych w oscyloskopy, co ma znaczenie przy badaniu wzmacniaczy i przetworników o niskich zniekształceniach.

Pamięć przebiegu obejmuje 2 M próbek, więc kształt złożony da się odtworzyć bez zgrubnej interpolacji. Wbudowany generator szesnastu harmonicznych pozwala zadać częstotliwość, amplitudę i fazę każdej z nich osobno, co przydaje się przy testowaniu filtrów i urządzeń do pomiaru zawartości harmonicznych. Miernik częstotliwości o zakresie do 80 MHz zastępuje osobny częstościomierz na stanowisku.

Zastosowania

• testowanie filtrów i wzmacniaczy dwoma niezależnymi przebiegami
• badanie urządzeń analizujących zawartość harmonicznych
• symulacja sygnałów czujników z użyciem przebiegów arbitralnych
• pomiary z modulacją AM, FM, PM oraz kluczowaniem ASK, FSK i PSK
• stanowiska laboratoryjne i dydaktyczne wymagające stabilnego źródła sygnału

Specyfikacja techniczna

Wyjście i syntezowanie

• liczba kanałów: 2, równorzędne
• zakres częstotliwości: 1 µHz do 25 MHz dla sinusa
• prostokąt i impuls: 1 µHz do 15 MHz
• trójkąt: 1 µHz do 2 MHz
• przebieg arbitralny: 1 µHz do 15 MHz
• harmoniczne: 1 µHz do 10 MHz, do 16 harmonicznych
• częstotliwość próbkowania: 250 MSa/s
• rozdzielczość pionowa: 16 bitów
• pamięć przebiegu: 2 M próbek

Dokładność i amplituda

• rozdzielczość częstotliwości: 1 µHz
• dokładność częstotliwości: ±1 ppm w zakresie od 18°C do 28°C
• amplituda: 2 mV do 20 Vpp przy wysokiej impedancji, 1 mV do 10 Vpp przy 50 Ω
• czas narastania prostokąta: od 9 ns
• przeregulowanie: do 5%
• wypełnienie: 0,001% do 99,999%, zakres zależny od częstotliwości

Funkcje dodatkowe

• przebiegi wbudowane: ponad 160 arbitralnych oraz sinus, prostokąt, trójkąt, impuls, szum i harmoniczne
• modulacje: AM, DSB-AM, FM, PM, ASK, FSK, PSK, BPSK, QPSK, 3FSK, 4FSK, OSK, PWM
• miernik częstotliwości: do 80 MHz
• wyświetlacz: 4,3 cala TFT

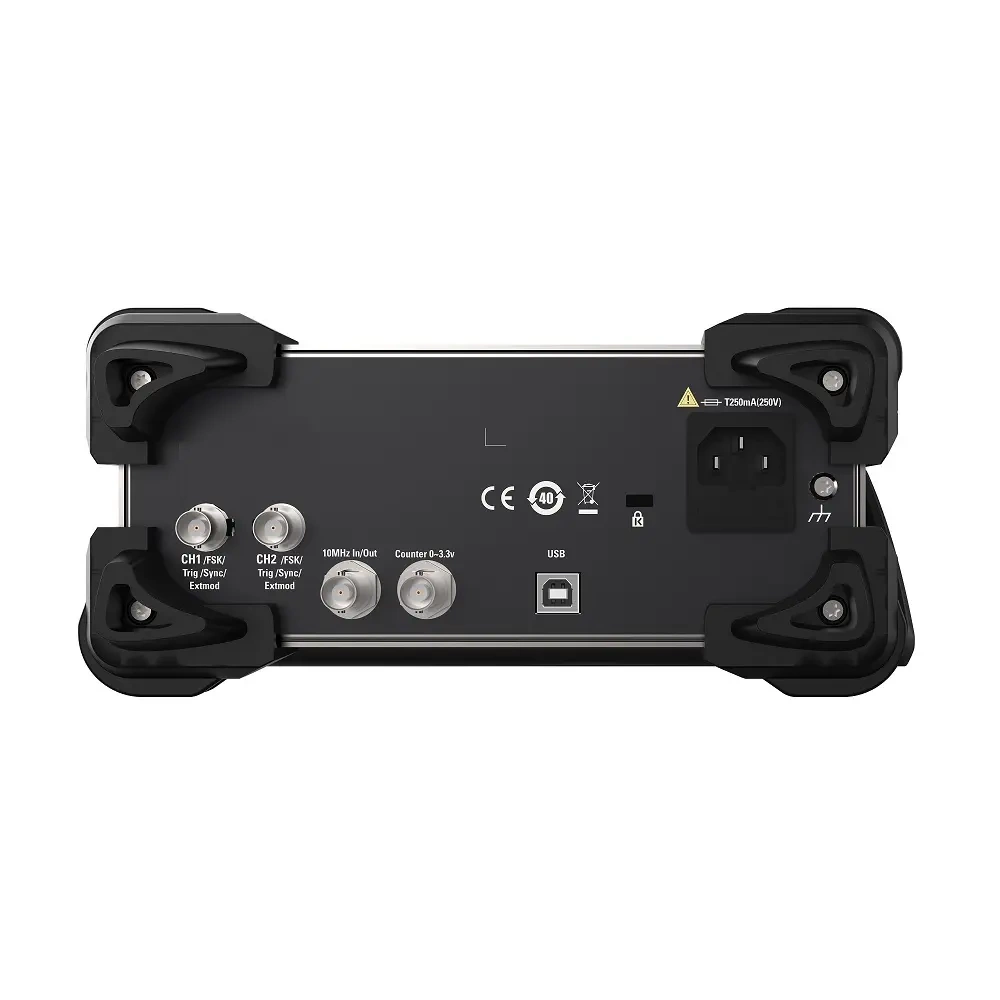

• złącza: USB Host z przodu, USB Device z tyłu

Dane ogólne

• zasilanie: 120 do 240 V AC ±10%, 45 do 66 Hz
• pobór mocy: poniżej 30 W
• temperatura pracy: 10°C do 40°C
• wymiary: 308 × 232 × 110 mm
• masa: 3,09 kg

W zestawie

• generator Hantek HDG3022B
• kabel zasilający
• kabel USB
• instrukcja obsługi

Co daje rozdzielczość 16 bitów w generatorze arbitralnym

Przetwornik generatora dzieli zakres amplitudy na skończoną liczbę poziomów. Przy 12 bitach jest ich 4096, przy 16 bitach 65 536, czyli szesnaście razy więcej. Różnica nie polega na tym, że sinus wygląda gładziej na ekranie, lecz na poziomie szumu kwantowania, który przy 12 bitach leży około 74 dB poniżej sygnału, a przy 16 bitach około 98 dB.

Ma to znaczenie wtedy, gdy generator służy do pomiaru zniekształceń badanego układu. Jeżeli własne zniekształcenia źródła są tego samego rzędu co mierzone, wynik mówi więcej o generatorze niż o wzmacniaczu. Przy badaniu przetworników i torów audio zapas rozdzielczości po stronie źródła jest więc warunkiem sensownego pomiaru.
