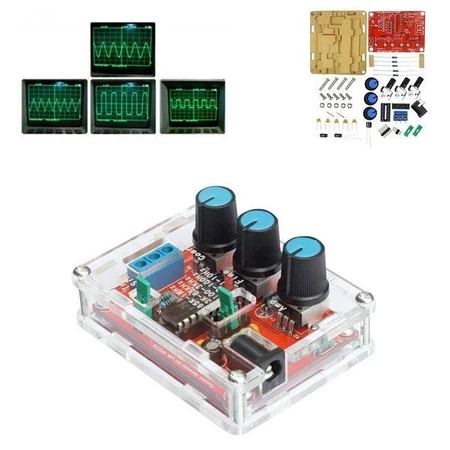

Generator funkcyjny XR2206 - 1Hz do 1MHz
Zestaw DIY do samodzielnego zlutowania

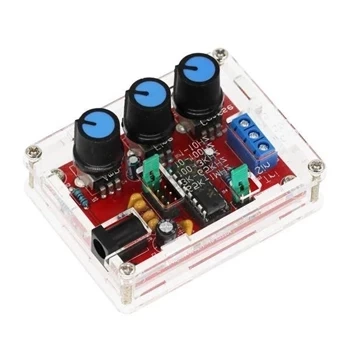

Prosty generator funkcyjny oparty jest na układzie scalonym XR2206. Całość zamknięta jest w przeźroczystej estetycznej obudowie z pleksi. Generowany sygnał w zakresie częstotliwości od 1Hz do 1MHz. Amplituda sygnałów wyjściowych od 0-3V jest dla sygnałów sinusoidalnych oraz trójkątnych, a 3V dla sygnału prostokątnego. Amplituda dla sygnału prostokątnego nie posiada regulacji.
Dedykowany dla początkujących elektroników, amatorów elektroniki jak i profesjonalistów, którzy poszukują taniego i prostego generatora funkcyjnego do domowych zastosowań.
- generator oparty na układzie XR2206
- zakres częstotliwości: od 1 Hz do 1 MHz
- potencjometr do regulowania amplitudy wyjściowej
- zasilanie (gniazdo DC-Jack): 9-12 V
- wyjście sygnałowe:
- GND – masa wyjściowa
- SQR – wyjście sygnału prostokątnego
- SIN/Tri – wyjście sygnału sinusoidalnego lub trójkątnego
- złącze:
- J1: do wyboru zakresu generowanych częstotliwości (zakresy częstotliwości nadrukowane na obudowie)
- J2: służy do wyboru rodzaju kształtu przebiegu pomiędzy sinusoidą a trójkątem
- potencjometry:
- AMP –do regulacji wartości amplitudy wyjściowej dla wyjścia SIN/Tri
- Fine –do regulacji dokładnej częstotliwości wyjściowej
- Coar –do regulacji zgrubnej częstotliwości wyjściowej
Uwaga: Brak zabezpieczeń przekroczenia dopuszczalnego napięcia zasilenia oraz odwrotnej polaryzacji - złe podłączenie spowoduje szkodzenie generatora.
Całość w przeźroczystej estetycznej obudowie z pleksi.
