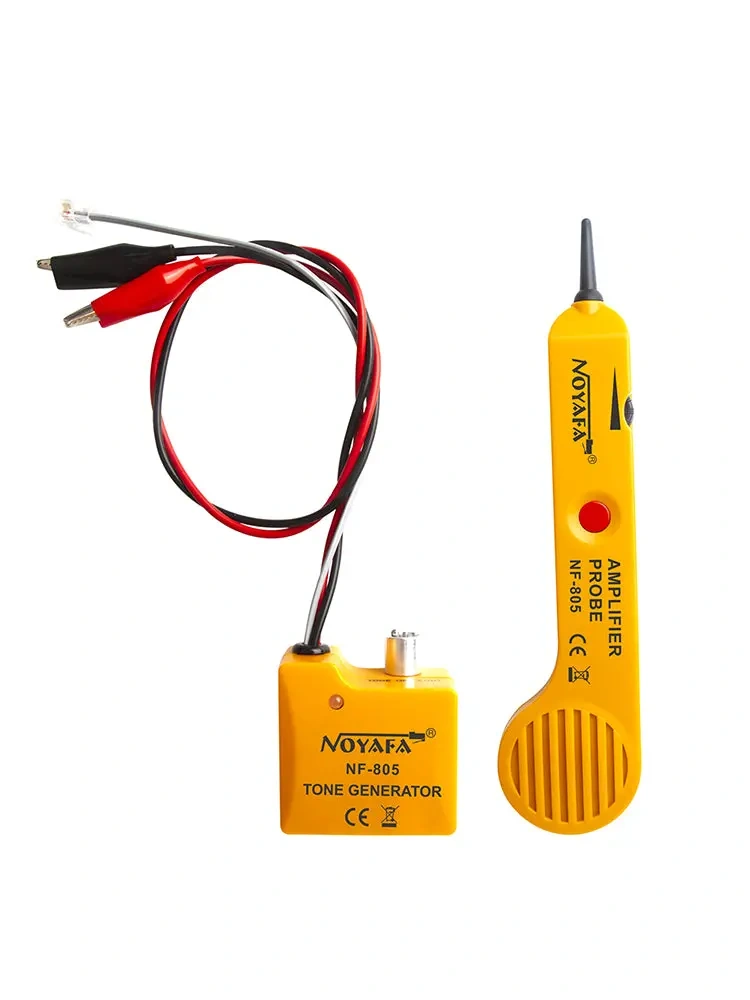

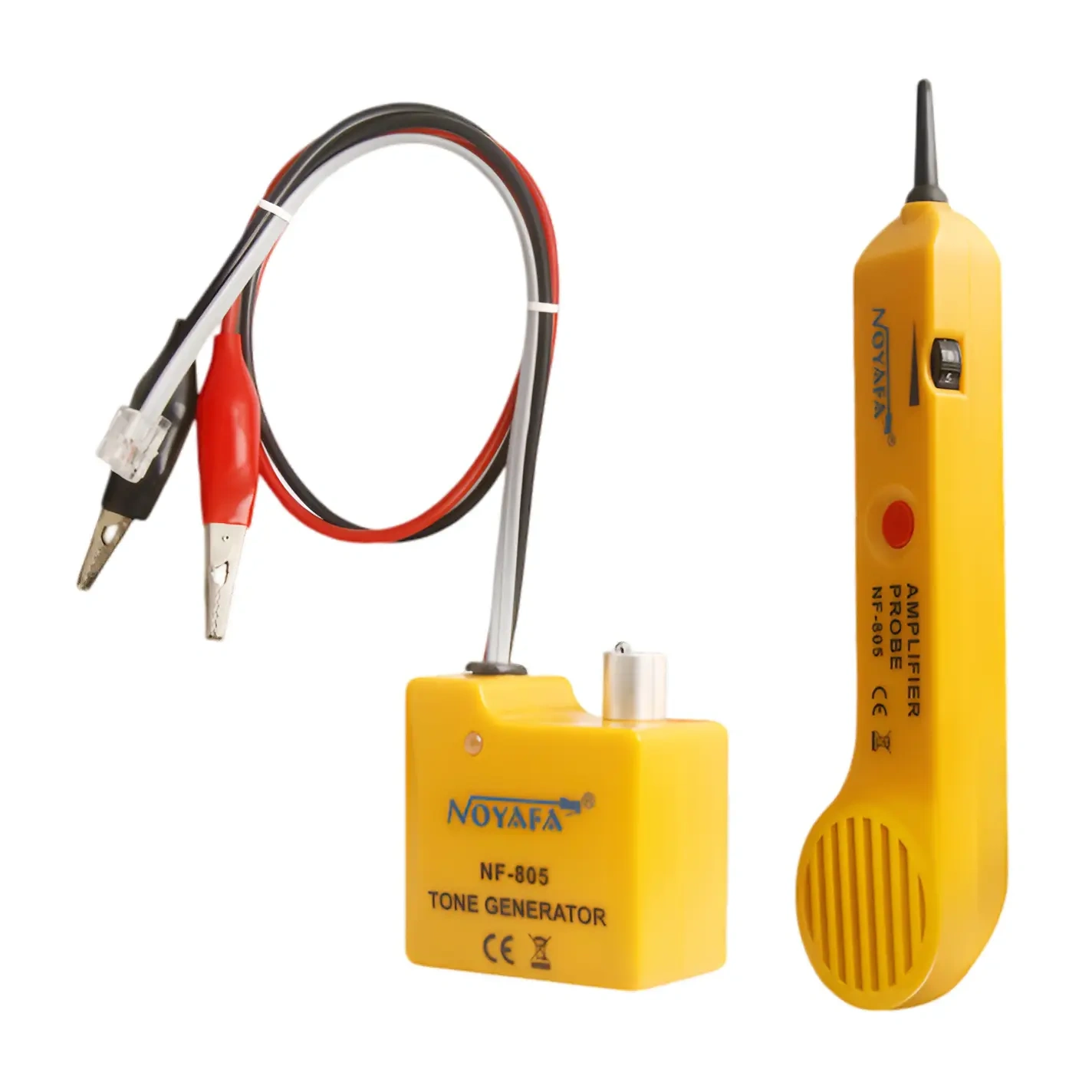

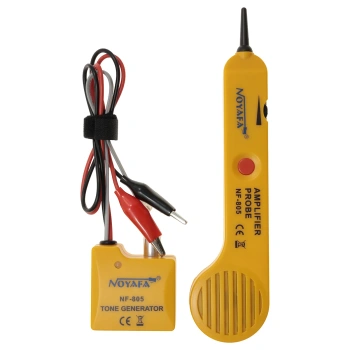

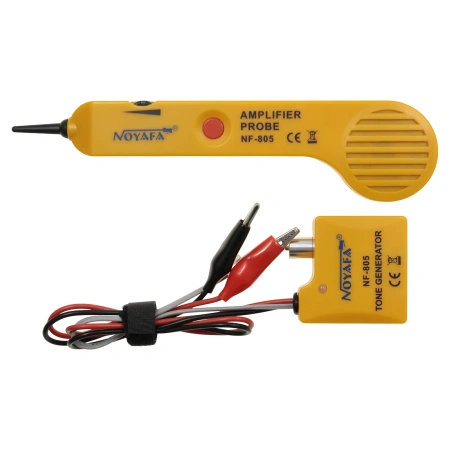

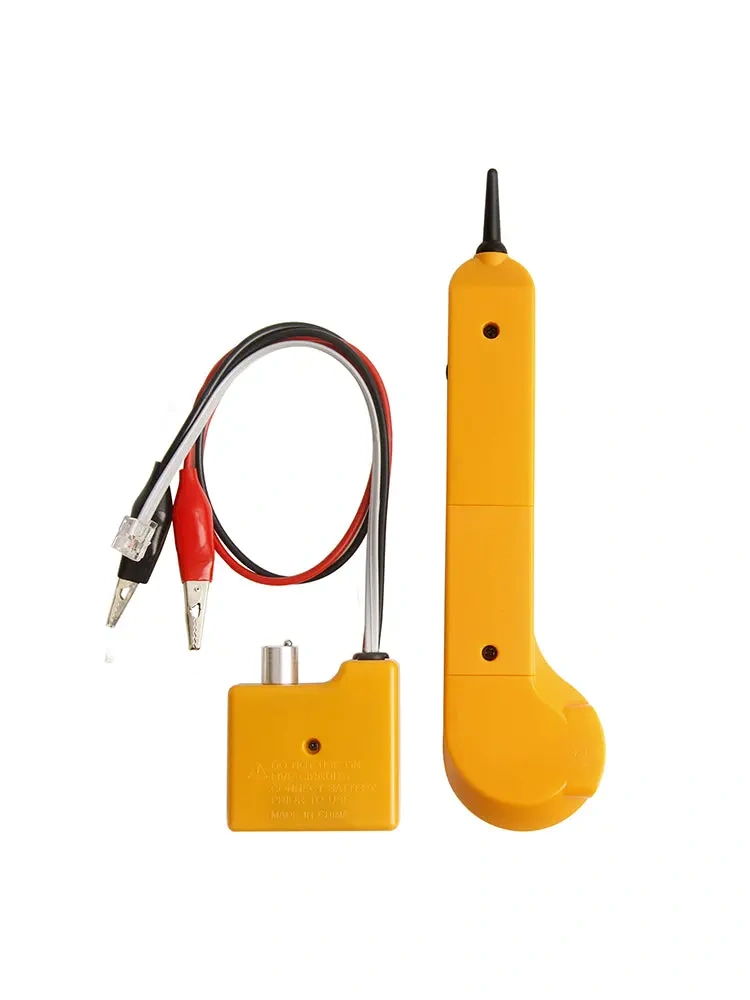

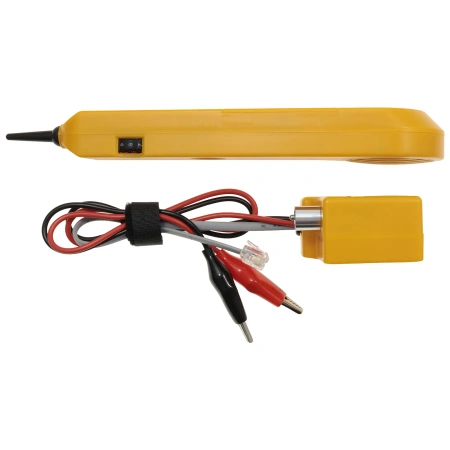

NOYAFA NF-805 - generator tonu i sonda do lokalizacji kabli (telefonicznych i sieciowych)

NOYAFA NF-805 to zestaw generatora tonu (Tone Generator) i sondy (Amplifier Probe) do szybkiej identyfikacji przewodów, par i kabli w wiązkach oraz do wykrywania typowych usterek instalacji niskonapięciowych. Urządzenie służy do trasowania kabli, lokalizowania końcówek oraz znajdowania przerw i zwarć w przewodach telefonicznych, przewodach skrętki, a także w wielu innych kablach sygnałowych.

Generator tonu wprowadza sygnał (0,6-2 kHz) do badanego przewodu, a sonda wykrywa go bez konieczności rozpinania całej instalacji. W praktyce oznacza to szybkie znalezienie "właściwego" kabla w szafie, korytku lub puszce - szczególnie wtedy, gdy przewody są nieopisane albo jest ich dużo.

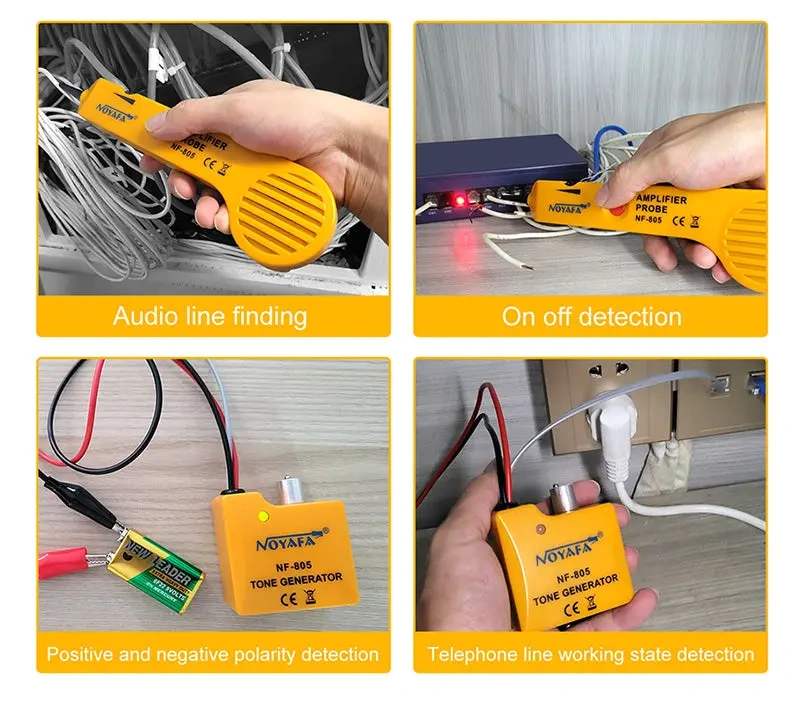

Zestaw przydaje się również w serwisie telekomunikacyjnym: umożliwia test linii analogowej (status: idle/ringing/busy) oraz test polaryzacji. Dodatkowo obsługuje pracę w obwodach z ochroną do DC 48 V, co jest typowe dla instalacji telekomunikacyjnych. Dzięki kompaktowym wymiarom i pracy "w terenie" NF-805 jest praktycznym narzędziem dla instalatorów, serwisantów sieci, osób zajmujących się okablowaniem strukturalnym oraz diagnostyką przewodów w budynkach.

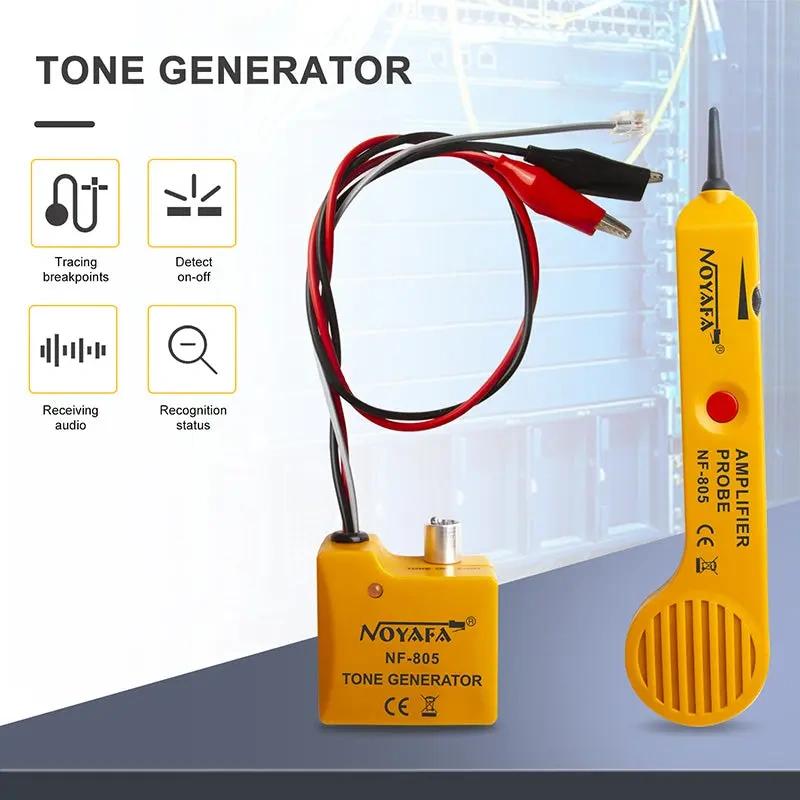

Najczęstsze zastosowania:

• lokalizator kabli do szaf teletechnicznych i korytek
• tester kabli telefonicznych i przewodów parowanych
• namierzanie przewodu w wiązce: "który kabel idzie do tego gniazda?"
• wykrywanie przerwy w kablu / miejsca uszkodzenia (breakpoint)
• szybka weryfikacja ciągłości przewodów (continuity test)

Specyfikacja techniczna

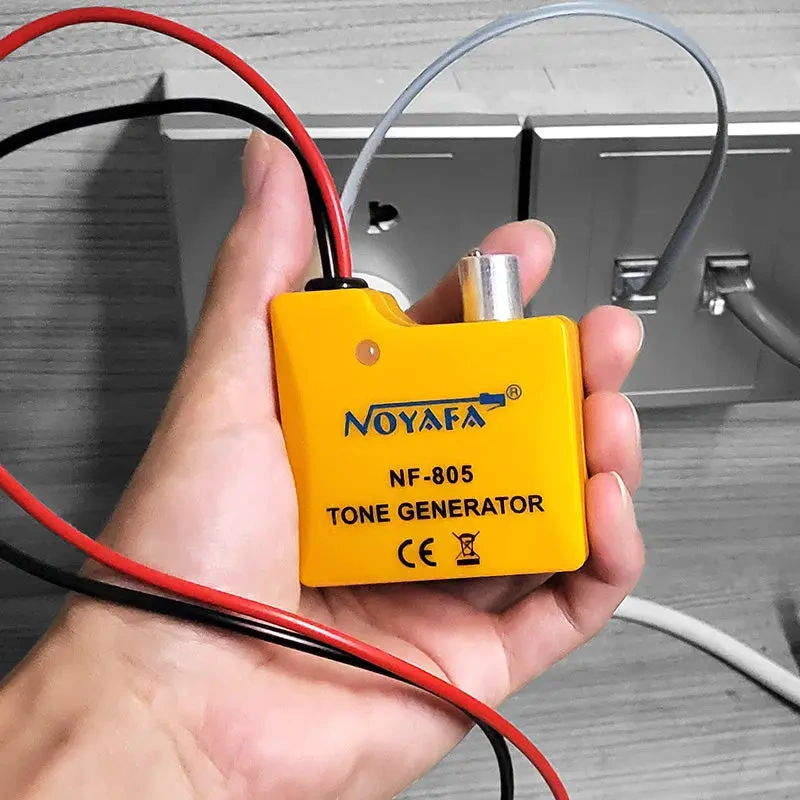

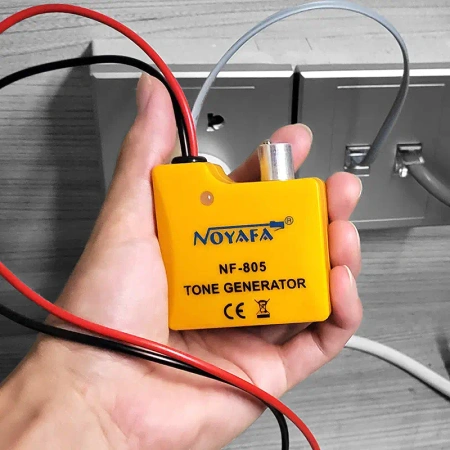

Generator tonu NF-805 (Tone Generator)

• Częstotliwość tonu: 0,6-2 kHz
• Maks. dystans testu/trasowania: do 1,5 km
• Maks. prąd pracy: ≤ 20 mA
• Tryby pracy: TONE / OFF / CONT
• Tryb tonu: dwutonowy (Two-note tone)
• Test ciągłości: LED dla rezystancji ≤ 10 Ω
• Maks. napięcie sygnału: 8 Vp-p
• Ochrona napięciowa: DC 48 V
• Wskaźnik niskiej baterii: LO BAT (próg ok. 7 V)

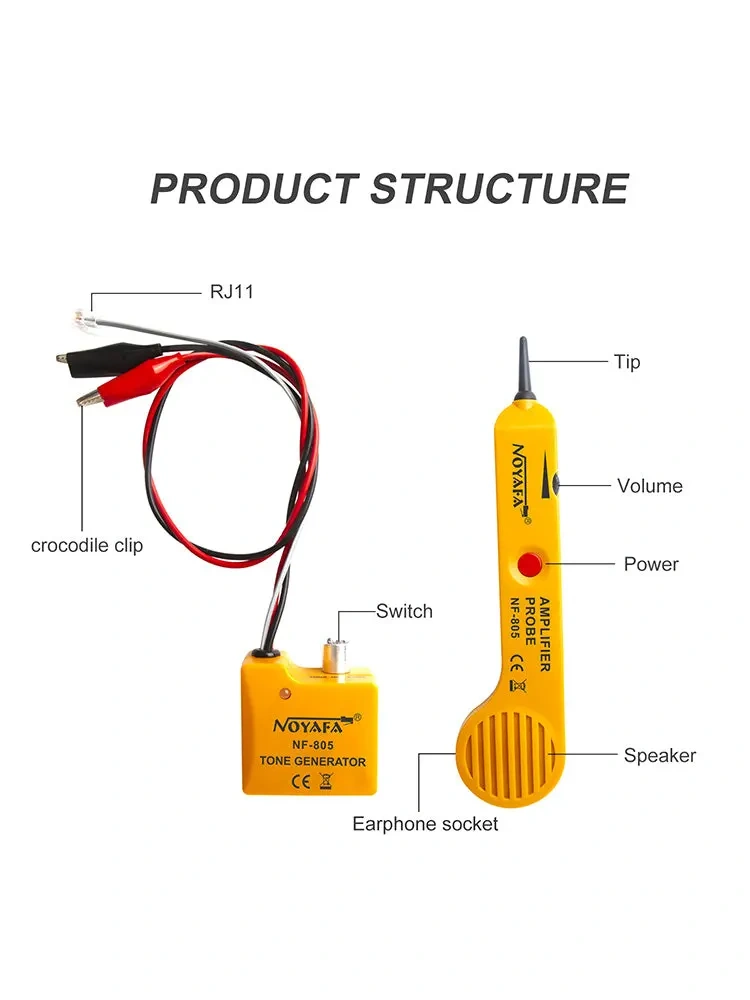

• Złącza: RJ11 (6P2C) + krokodylki
• Obsługiwane przewody: skrętka/telefoniczne, kable głosowe i danych, różne przewody sygnałowe (również test przez krokodylki)

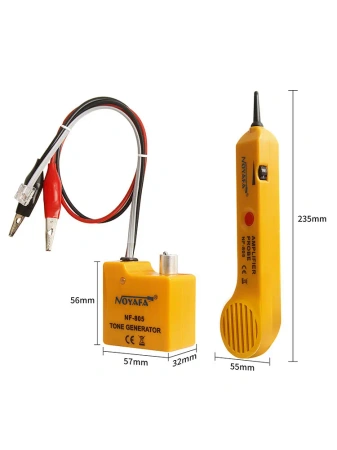

• Wymiary: 65 × 58 × 34 mm
• Masa: 97 g
• Zasilanie: 2 baterie (typ nie podany w materiałach)

Sonda NF-805 (Amplifier Probe)

• Pasmo pracy: 0,6-2 kHz
• Maks. prąd pracy: ≤ 70 mA
• Przełącznik pozycji: TONE / OFF / CONT
• Gniazdo słuchawkowe: tak (1 szt.)
• Wymiary: 230 × 56 × 25 mm
• Masa: 116 g

Porady techniczne

• Najpierw odłącz badany przewód od aktywnego zasilania sieciowego 230 V. Zestaw jest do instalacji teletechnicznych i sygnałowych - nie do pracy na przewodach energetycznych.
• Do szybkiego namierzania kabla w wiązce ustaw generator na TONE, a sondą przesuwaj się wzdłuż wiązki: im głośniejszy sygnał, tym bliżej właściwego przewodu (dodatkowo możesz regulować czułość/głośność).
• Gdy podejrzewasz uszkodzenie, przełącz na CONT i sprawdź ciągłość (≤10 Ω) - to najszybszy sposób na potwierdzenie przerwy lub złego połączenia.
• Jeśli pracujesz w szafie RACK lub przy plątaninie przewodów, użyj gniazda słuchawkowego w sondzie. W hałasie serwerowni sygnał w słuchawce bywa dużo czytelniejszy niż z głośnika.

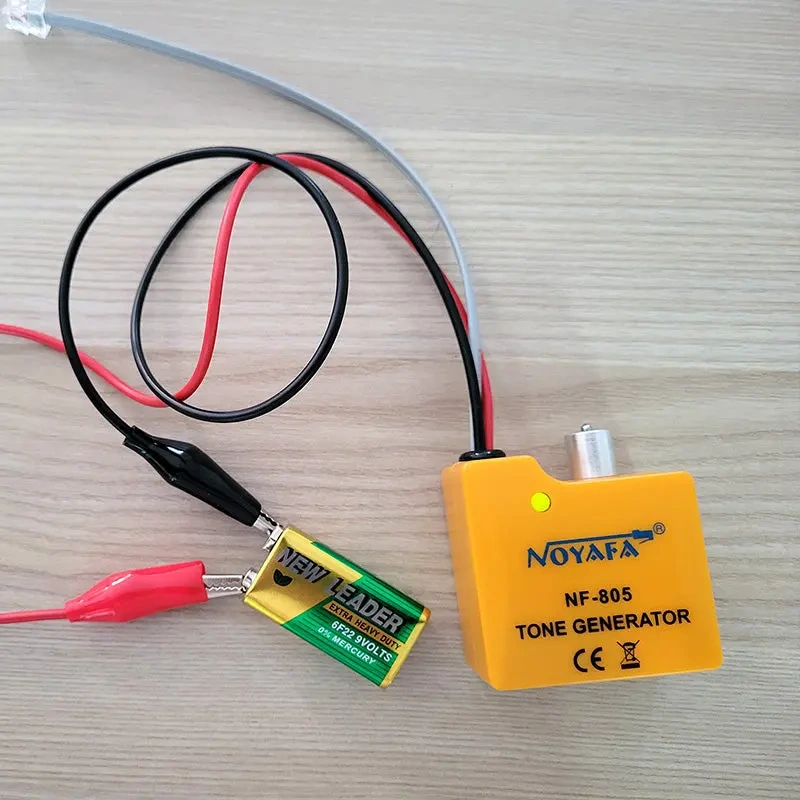

• Test linii telefonicznej (RJ11): podłącz generator do linii, a urządzenie pomoże rozpoznać stan linii (wolna/dzwoni/zajęta) oraz wykonać test polaryzacji - przydatne w starszych instalacjach analogowych.
• Ochrona do DC 48 V ułatwia pracę w telekomunikacji - mimo to warto trzymać zasadę: nie zwaraj par "na próbę" i nie wpinaj krokodylków w nieznane obwody.
