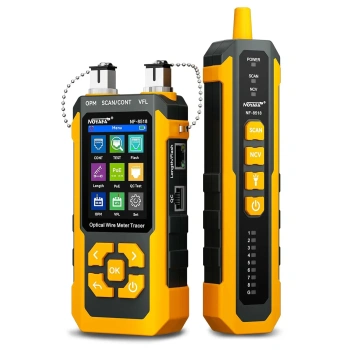

Szukacz kabli Noyafa NF-8518

NOYAFA NF-8518 - wielofunkcyjny tester kabli sieciowych i światłowodów

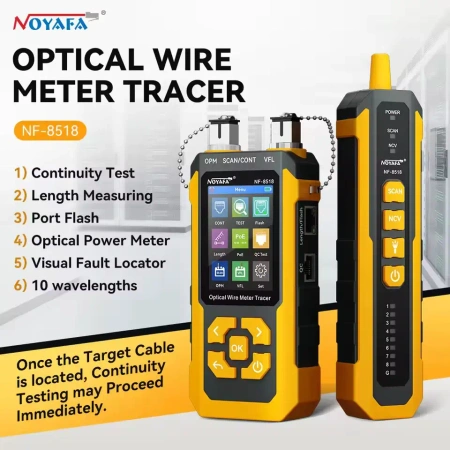

NOYAFA NF-8518 to wielofunkcyjny tester kabli LAN i światłowodów, który łączy w jednej obudowie funkcje przydatne podczas diagnostyki instalacji sieciowych, serwisu okablowania i podstawowych pomiarów torów optycznych. Urządzenie pracuje jako optical wire meter tracer i obsługuje zarówno zadania związane z okablowaniem RJ45, jak i z testowaniem światłowodów.

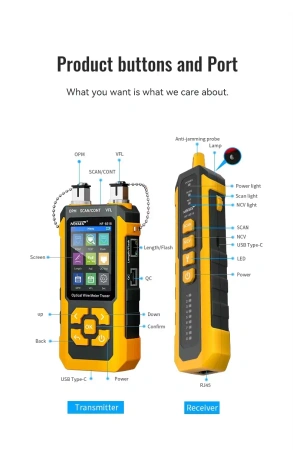

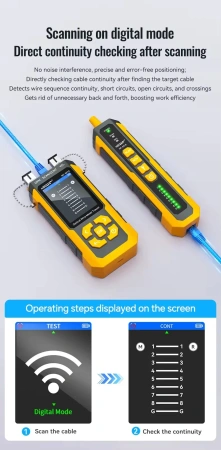

Nadajnik oferuje funkcje testu ciągłości, skanowania kabli, pomiaru długości przewodu, Port Flash, testu PoE, QC Test / testu zacisku, optycznego miernika mocy OPM oraz wizualnego lokalizatora uszkodzeń VFL. Odbiornik obsługuje tryb CONT/SCAN, ma detektor napięcia bezkontaktowego NCV oraz wbudowane oświetlenie LED. Taki zestaw funkcji pozwala wygodnie sprawdzać przewody w szafie rack, identyfikować port, weryfikować jakość zarobienia wtyku oraz wykonywać podstawowe testy światłowodu bez potrzeby sięgania po kilka osobnych urządzeń.

Dużą zaletą tego modelu jest połączenie diagnostyki miedzianej i optycznej. W praktyce oznacza to, że NF-8518 może przydać się instalatorowi sieci komputerowych, serwisantowi monitoringu IP, technikowi utrzymania ruchu, a także osobie, która wykonuje lub kontroluje okablowanie w biurach, domach, punktach usługowych i małych serwerowniach. Tester obsługuje testy PoE 802.3af/at, rozpoznawanie sposobu zasilania oraz wykrywanie napięcia w zakresie 5-60 V dla PoE.

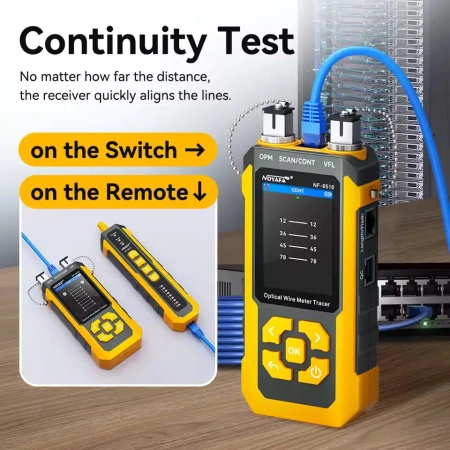

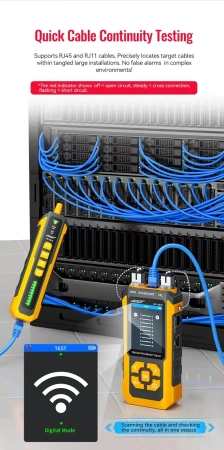

W testach ciągłości urządzenie pokazuje, czy przewód jest zarobiony prawidłowo, czy występuje połączenie cross, albo czy pojawia się zwarcie. Funkcja QC Test służy do sprawdzenia, czy żyły kabla zostały poprawnie zaciśnięte we wtyku RJ45 — znak poprawności oznacza prawidłowo połączoną żyłę, a znak błędu wskazuje brak poprawnego połączenia rdzenia z pinem złącza. To bardzo przydatne przy kontroli świeżo zarobionych patchcordów i kabli instalacyjnych.

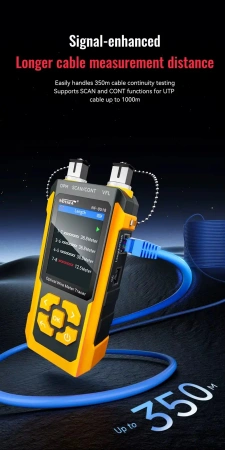

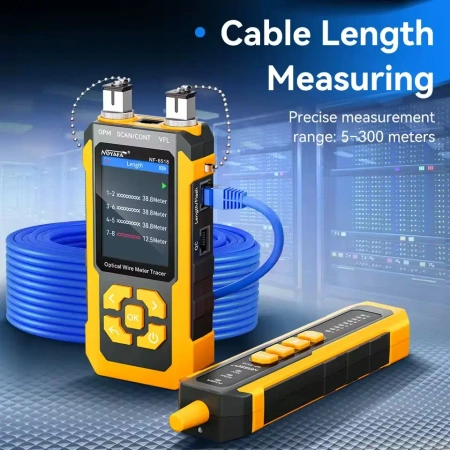

Ważną funkcją w pracy terenowej jest także pomiar długości kabla. Producent podaje zakres 5-350 metrów, a urządzenie pozwala dodatkowo wykrywać miejsca nieciągłości przewodu. Istnieje również możliwość kalibracji parametrów pomiarowych, gdy wynik wymaga korekty dla konkretnego typu przewodu. To praktyczne rozwiązanie, gdy pracujesz z różnymi kategoriami skrętki i chcesz uzyskać bardziej przewidywalne wyniki pomiarowe.

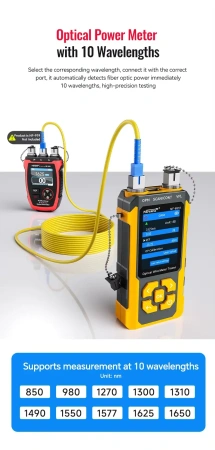

Na uwagę zasługuje również część optyczna. Optyczny miernik mocy OPM obsługuje 10 długości fali: 850 / 980 / 1270 / 1300 / 1310 / 1490 / 1550 / 1577 / 1625 / 1650 nm. w zakresie pomiarowym -70 do +6 dBm oraz dokładność ±0,5 dB. Dodatkowo VFL 10 mW emituje widzialne czerwone światło do wykrywania usterek takich jak pęknięcia, zagięcia i przerwy w torze światłowodowym.

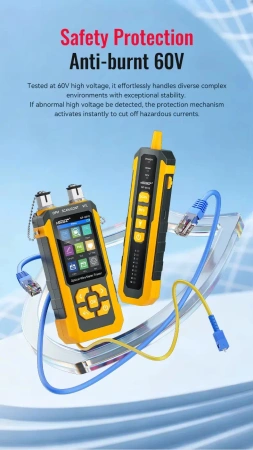

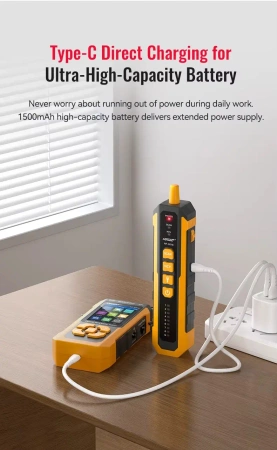

Producent podaje, że urządzenie jest zasilane akumulatorem litowo-polimerowym 3,7 V 1500 mAh i ładowane przez USB Type-C. Port RJ45 dla funkcji SCAN/CONT/Flash ma zabezpieczenie Anti-burn 60V, co zwiększa bezpieczeństwo pracy przy diagnostyce okablowania w bardziej wymagającym środowisku.

Specyfikacja techniczna

• Model: NOYAFA NF-8518
• Typ urządzenia: tester kabli sieciowych i światłowodów / optical wire meter tracer
• Obsługiwane funkcje nadajnika:
  • test ciągłości przewodów
  • skanowanie kabli
  • pomiar długości kabla
  • Port Flash
  • test PoE
  • QC Test / test zacisku
  • Optical Power Meter (OPM)
  • Visual Fault Locator (VFL)
  • ustawienia urządzenia
• Funkcje odbiornika:
  • CONT/SCAN
  • NCV - detekcja napięcia bezkontaktowego
  • latarka LED
• Pomiar długości kabla: 5-350 m
• Test PoE:
  • obsługa 5-60 V
  • identyfikacja standardów AF/AT
  • wykrywanie End Span / Mid Span
  • obsługa zasilania 8-pin
• OPM - Optical Power Meter:
  • długości fali: 850 / 980 / 1270 / 1300 / 1310 / 1490 / 1550 / 1577 / 1625 / 1650 nm
  • zakres: -70 do +6 dBm
  • dokładność: ±0,5 dB
• VFL - Visual Fault Locator:
  • moc: 10 mW
  • zastosowanie: wykrywanie pęknięć, zagięć i przerw w kablu światłowodowym
• Zasilanie: akumulator litowo-polimerowy 3,7 V 1500 mAh
• Ładowanie: USB Type-C
• Port RJ45: SCAN/CONT/Flash, Anti-burn 60V
• Automatyczne wyłączanie: po 30 minutach bezczynności
• Wymiary nadajnika:
  • długość: 164 mm
  • szerokość: 71 mm
  • wysokość: 34 mm
• Wymiary odbiornika:
  • długość: 198 mm
  • szerokość: 45 mm
  • wysokość: 28 mm

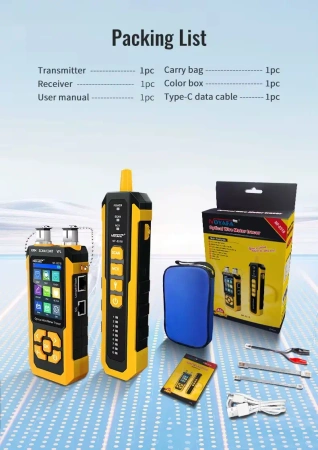

Zawartość zestawu

• nadajnik
• odbiornik
• przewody pomiarowe RJ-krokodylki
• przewody pomiarowe RJ-RJ
• kabel USB-C
• instrukcja obsługi
• etui
• opakowanie kartonowe

Praktyczne wskazówki

• Przed pomiarem długości kabla wykonaj kalibrację, jeśli pracujesz na nietypowym przewodzie lub widzisz wyraźny błąd wyniku.
• QC Test warto wykonać od razu po zarobieniu wtyku RJ45 — szybciej wychwycisz źle dociśniętą żyłę, zanim kabel trafi do instalacji.
• Port Flash ułatwia odnalezienie właściwego portu w switchu, szczególnie gdy pracujesz w gęsto obsadzonej szafie rack. Po poprawnym teście zielona kropka na ekranie miga z tą samą częstotliwością co dioda portu.
• W pomiarach optycznych rozróżniaj dBm i dB: dBm oznacza wartość bezwzględną mocy optycznej, a dB wartość względną, pokazującą wzrost lub spadek sygnału.
• NCV traktuj jako funkcję wstępnego rozpoznania obecności napięcia, a nie pełny miernik parametrów sieci energetycznej.

Trochę teorii

W kablach miedzianych Ethernet poprawność transmisji zależy nie tylko od samej ciągłości żył, ale też od właściwego przypisania pinów. Dlatego tester pokazujący układ połączeń pomaga odróżnić przewód prosty, crossowany i przewód ze zwarciem. W praktyce nawet niewielki błąd przy zaciskaniu wtyku może powodować brak linku, niestabilną pracę albo ograniczenie prędkości połączenia. To właśnie tutaj przydaje się test ciągłości i QC Test.

W przypadku PoE przez ten sam kabel sieciowy przesyłane są dane i zasilanie. Z tego powodu ważna jest identyfikacja standardu zasilania oraz sposobu podania napięcia, np. End Span albo Mid Span. Tester PoE pozwala szybciej ocenić, czy port lub injector podaje zasilanie i na których żyłach ono występuje. NF-8518 rozpoznaje standardy IEEE 802.3 af/at i obsługuje pomiar w zakresie 5-60 V.

W torach światłowodowych OPM służy do pomiaru mocy optycznej, natomiast VFL wykorzystuje widzialny czerwony laser do lokalizacji uszkodzeń. Jeśli światłowód ma pęknięcie, zbyt mocne zagięcie albo inną nieciągłość, czerwone światło może ujawnić miejsce problemu. Z kolei pomiar w dBm pozwala ocenić poziom mocy sygnału, a w trybie odniesienia można obserwować tłumienie toru w dB.
