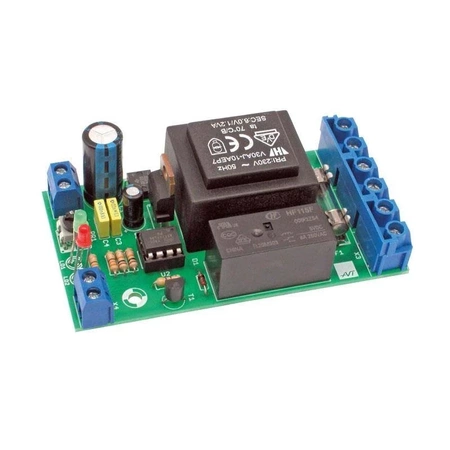

Przekaźnik czasowy START/STOP 230 V - zlutowany KIT AVT 1879
- Czasowe sterowanie odbiornikiem 230 V z możliwością wcześniejszego zatrzymania. AVT1879 C to zlutowany układ do montażu w obudowie przez osobę z kwalifikacjami.
Timer przekaźnikowy START/STOP 230 V - zlutowany AVT1879
Zlutowany przekaźnik czasowy do integracji z odbiornikiem 230 V, przyciskami START/STOP i obudową.
Zlutowany przekaźnik czasowy z funkcją wcześniejszego wyłączenia
AVT1879 C to zlutowany przekaźnik czasowy START/STOP do automatyki domowej, oświetlenia, wentylacji, ogrzewania albo sygnalizacji procesów. START uruchamia odliczanie i załącza przekaźnik, a STOP pozwala wyłączyć odbiornik przed końcem ustawionego czasu.
Układ wymaga podłączenia zasilania 230 VAC, odbiornika oraz przycisków zwiernych START i STOP. Wersja C to zlutowany moduł do montażu w obudowie lub urządzeniu, a nie kompletne gotowe urządzenie instalacyjne.
Karta techniczna
AVT1879
Zlutowany przekaźnik czasowy START/STOP z regulacją czasu, wejściem wcześniejszego zatrzymania i wyjściem przekaźnikowym.
| Kod projektu | AVT1879 |
| Wersja | C – zlutowany układ |
| Funkcja | czasowe załączanie odbiornika z funkcją STOP |
| Zasilanie modułu | 230 VAC, transformator 6 V / 1,2 VA |
| Wyjście | przekaźnik HF115F, styki na złączach X2 i X3 |
| Wejście START | przycisk zwierny na złączu X4 |
| Wejście STOP | przycisk zwierny na złączu X5 |
| Regulacja czasu | potencjometr PR1 lub zapamiętanie czasu przyciskiem STOP |
| Mikrokontroler | ATtiny13, zaprogramowany do projektu |
| Sygnalizacja | LD1 zielona, LD2 czerwona |
| Płytka PCB | 85×45 mm |
Wersja

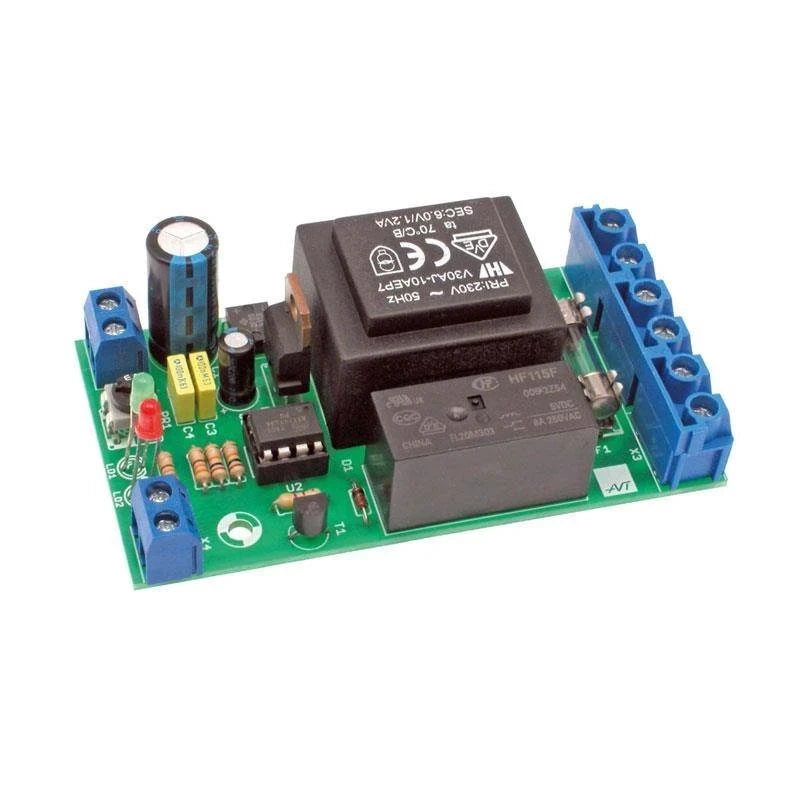

AVT1879 C – zlutowany układ. Wersja zawiera zmontowany przekaźnik czasowy z zaprogramowanym ATtiny13, przekaźnikiem HF115F, transformatorem 6 V / 1,2 VA, stabilizatorem 7805, mostkiem DF08, tranzystorem BC547, diodami LED, bezpiecznikiem, złączami, potencjometrem PR1 i elementami biernymi. Układ wymaga obudowy, przycisków START/STOP oraz bezpiecznego podłączenia zasilania i odbiornika.
Notes
START podłącza się do X4, STOP do X5, zasilanie sieciowe do X1, a odbiornik do wyjścia przekaźnikowego na X2/X3.
Czas pracy przekaźnika można ustawić PR1 albo zaprogramować przez przytrzymanie STOP podczas włączania zasilania.
Zielona LED sygnalizuje zasilanie, a czerwona LED informuje o pracy sterownika, programowaniu i załączeniu przekaźnika.
Wersja C nie jest kompletnym urządzeniem instalacyjnym. Wymaga obudowy, przewodów, zabezpieczeń i montażu przez osobę z kwalifikacjami.
Uwaga: w układzie występuje napięcie sieciowe 230 VAC groźne dla życia. Nieprawidłowy montaż lub dotknięcie elementów pod napięciem mogą doprowadzić do śmiertelnego porażenia.
Najczęściej zadawane pytania
AVT1879 C to zlutowany przekaźnik czasowy z ATtiny13, przekaźnikiem, transformatorem, stabilizatorem, złączami, LED-ami i elementami sterującymi.
Nie. To zlutowany układ do zabudowy w obudowie lub urządzeniu. Wymaga przewodów, przycisków START/STOP, zabezpieczeń i bezpiecznego podłączenia 230 V.
Naciśnięcie START uruchamia odliczanie ustawionego czasu i załącza przekaźnik.
STOP przerywa odliczanie i wyłącza przekaźnik przed upływem ustawionego czasu.
Czas można ustawić potencjometrem PR1 albo zaprogramować przez przytrzymanie STOP podczas załączania zasilania.
