Wyłącznik czasowy 12V z wejściem bistabilnym i przekaźnikiem - zlutowany KIT AVT 5927
- Wyłącznik czasowy 12V reaguje na zmianę przełącznika ON/OFF, załącza przekaźnik na 2–200 s i obsługuje styki NO/NC. AVT5927 C to zlutowany układ do integracji.
Przekaźnikowy timer 2–200 s reagujący na zmianę stanu wejścia - zlutowany AVT5927
Zlutowany układ wyłącznika czasowego 12 V do podłączenia przełącznika bistabilnego, zasilania i obciążenia przez styki przekaźnika.
Zlutowany timer do przełącznika bistabilnego

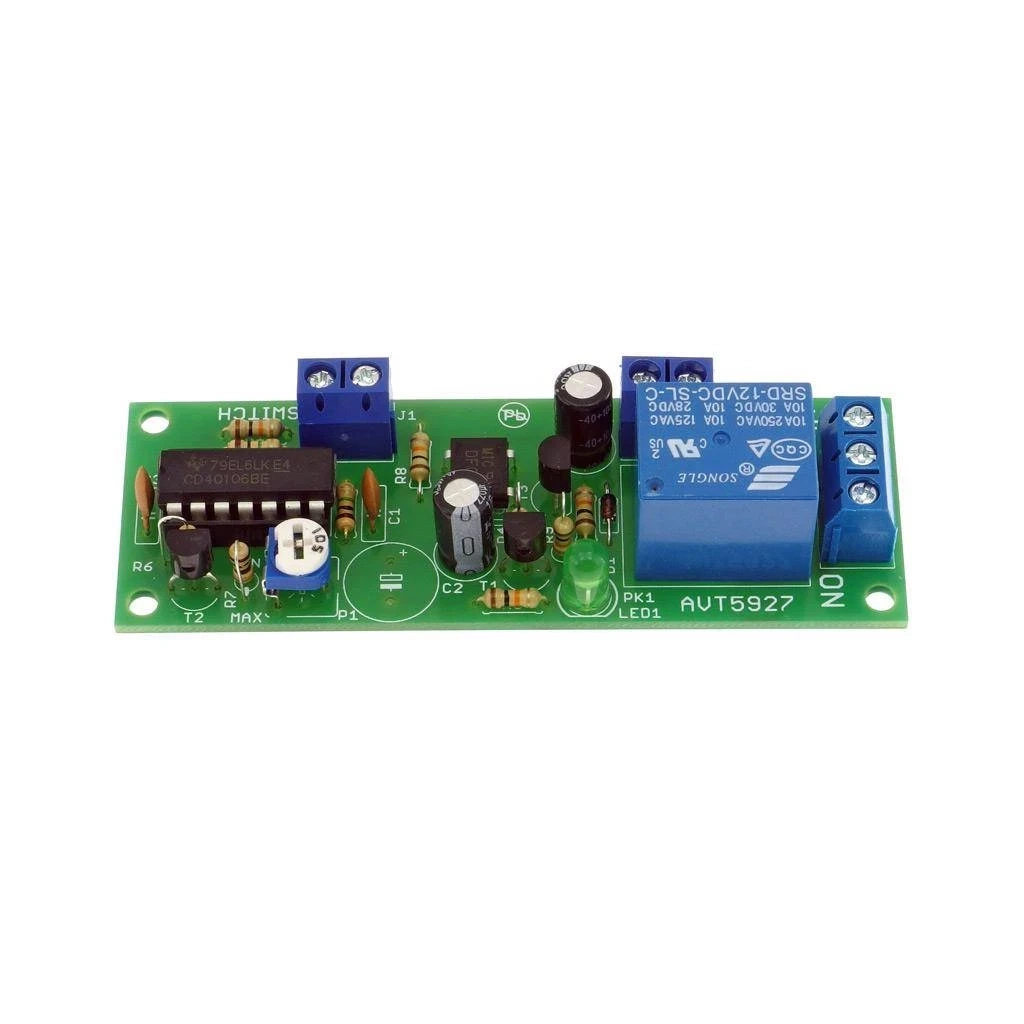

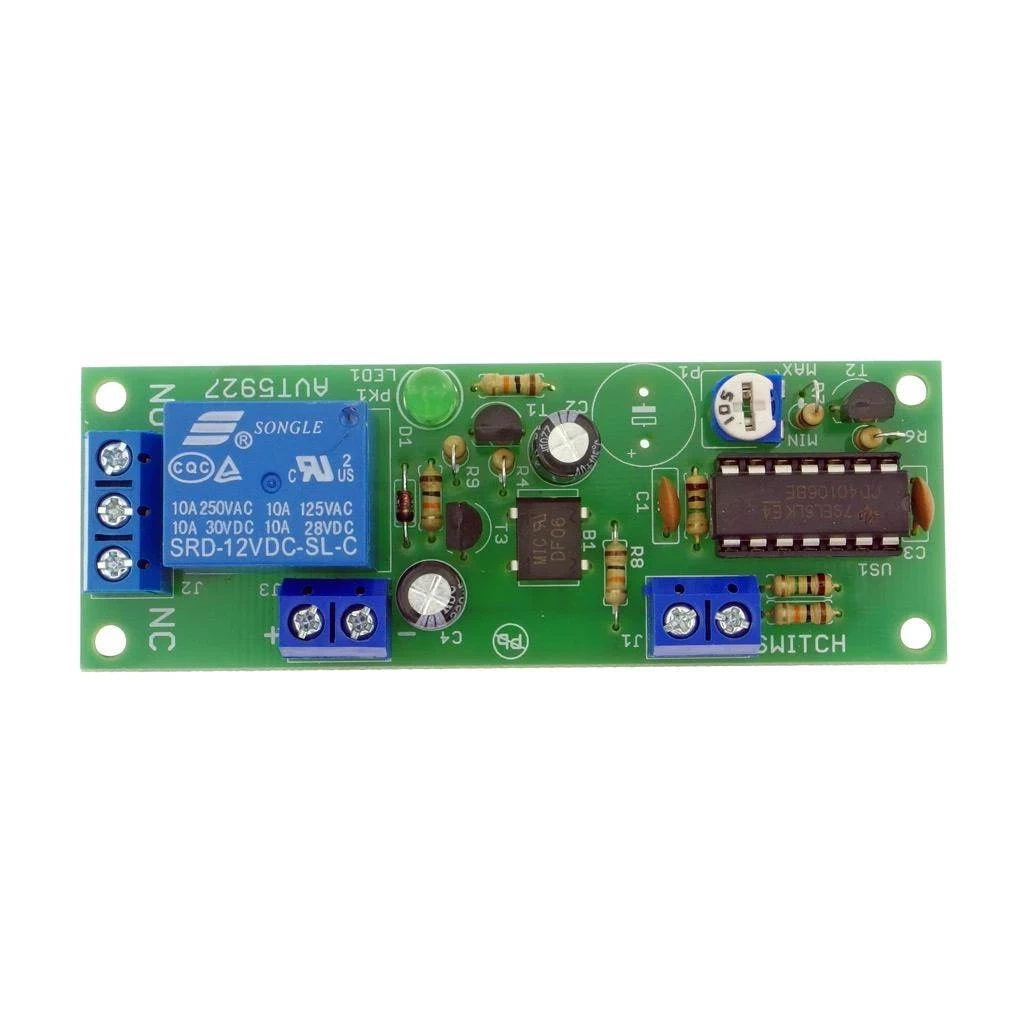

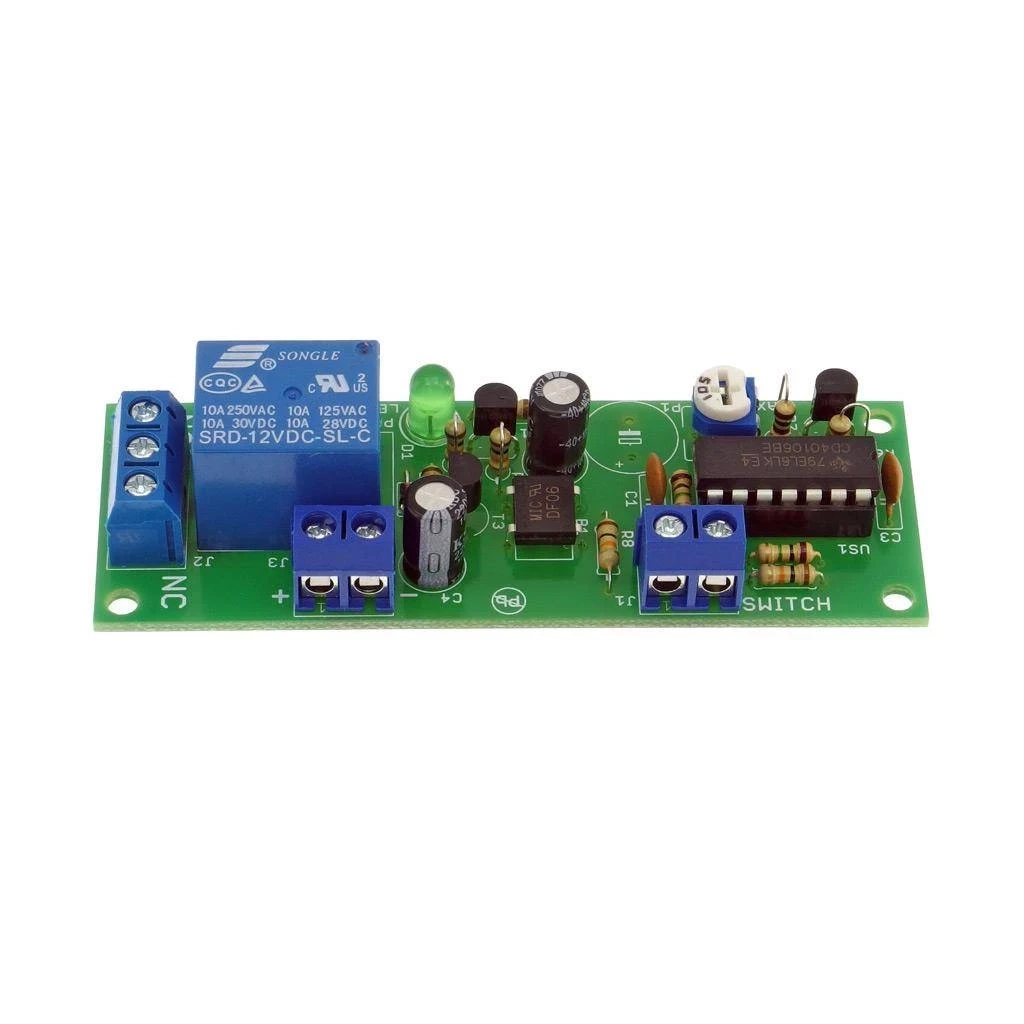

AVT5927 C to zlutowany wyłącznik czasowy z wejściem bistabilnym. Po każdej zmianie stanu przełącznika ON/OFF układ załącza przekaźnik na czas ustawiony potencjometrem.
Wyjście przekaźnikowe udostępnia styki NO i NC, dzięki czemu układ można włączyć w różne proste aplikacje sterowania obciążeniem. Wersja C zawiera zmontowany timer przeznaczony do poprawnego podłączenia zasilania, wejścia, obciążenia oraz integracji w obudowie, urządzeniu albo stanowisku testowym.
Karta techniczna
AVT5927
Zlutowany wyłącznik czasowy z wejściem bistabilnym, układem 40106, przekaźnikiem 12 V, stykiem NO/NC i regulacją 2–200 s.
| Kod projektu | AVT5927 |
|---|---|
| Wersja | C – zlutowany układ |
| Typ układu | wyłącznik czasowy z wejściem bistabilnym |
| Wejście sterujące | przełącznik bistabilny ON/OFF |
| Reakcja wejścia | zwarcie lub rozwarcie styków |
| Czas załączenia przekaźnika | 2–200 s, regulacja P1 |
| Możliwość przedłużenia cyklu | kolejna zmiana stanu wejścia podczas odliczania |
| Wyjście | styki przekaźnika NO i NC |
| Zasilanie | 12 V DC |
| Pobór prądu | około 1,5 mA spoczynek, około 35 mA praca przekaźnika |
| Wymiary płytki PCB | 85×30 mm |
Wersja
AVT5927 C – zlutowany układ. Wersja zawiera zmontowany wyłącznik czasowy z wejściem bistabilnym przeznaczony do poprawnego podłączenia zasilania, przełącznika, obciążenia oraz integracji w obudowie, urządzeniu albo stanowisku testowym.
Notes
AVT5927 C wymaga podłączenia zasilania 12 V DC do J3, przełącznika bistabilnego do J1 i obciążenia do styków przekaźnika na J2.
Czas załączenia przekaźnika ustawia się potencjometrem P1 w zakresie około 2–200 s.
Jeżeli potrzebny jest dłuższy czas pracy, można zastosować większą pojemność C2. Wartość 1000 µF daje około 16 minut.
Zlutowany układ należy zabezpieczyć w obudowie przed zwarciem, wilgocią, naprężeniem przewodów oraz przypadkowym dotknięciem styków obwodu obciążenia.
Uwaga: AVT5927 C nie jest samodzielnym gotowym urządzeniem. To zlutowany układ elektroniczny do poprawnego podłączenia, zabezpieczenia i montażu. Obciążenie przełączane przez przekaźnik wymaga dobrania przewodów, izolacji, bezpiecznika i obudowy do warunków pracy.
Najczęściej zadawane pytania
AVT5927 C to zlutowany wyłącznik czasowy do podłączenia zasilania 12 V, przełącznika bistabilnego i obciążenia przez styki przekaźnika.
Nie. Wersja C jest zlutowanym układem elektronicznym do integracji w obudowie, urządzeniu lub stanowisku testowym.
Nie. Układ działa sprzętowo, bez mikrokontrolera.
Tak. Zmiana stanu przełącznika podczas trwania cyklu może przedłużyć załączenie przekaźnika.
Układ wymaga zasilania 12 V DC.
