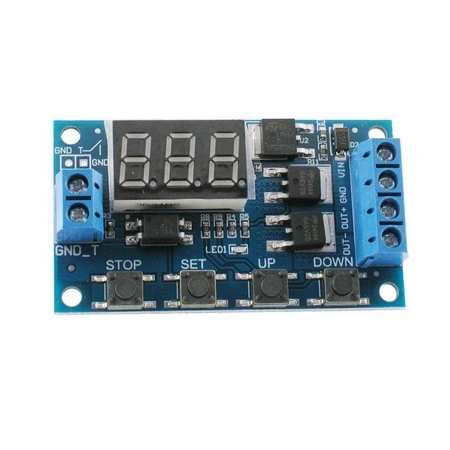

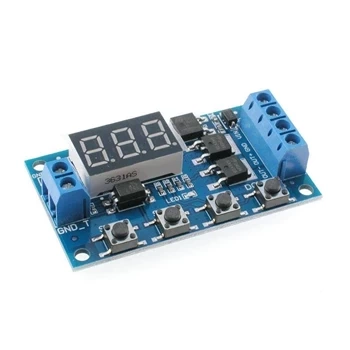

Cyfrowy przekaźnik czasowy 5-30V 10A z wyzwalaczem elektronicznym

Moduł przekaźnika może pracować w siedmiu trybach wybranych przez użytkownika dostosowanych do indywidualnych potrzeb.
Moduł zasilany napięciem od 5 do 30VDC, które pojawia się na jego wyjściu po wyzwoleniu przekaźnika.

Masa zasilania układu jest nie połączona z masą sygnału, jednak może być wspólną po złączeniu zworki GND T - GND nad złączem sygnałowym ARK2. Zaletą układu jest zapamiętywanie ustawień po odłączeniu zasilania, dzięki czemu użytkownik może być spokojny gdy zabraknie zasilania w sieci, a moduł zacznie normalną ustawioną pracę po otrzymaniu zasilania. Dodatkowy przycisk "STOP" pozwala na natychmiastowe zatrzymanie przekaźnika!

Maksymalna moc pobierana na wyjściu wynosi 400W, przy mocach bliskich maksymalnej zaleca się zastosowanie dodatkowych radiatorów na tranzystorach wyjściowych, a napięcie zasilania jest równe napięciu wyjściowemu.

Cechy:

• napięcie zasilania 5 ÷ 30VDC
• prąd maksymalny 20mA (50 mA jeżeli przekaźnik jest załączony)
• obciążenie wyjścia: 15A (400W)
• zakresy czasu: od 0.1s ÷ 999 min. (przycisk STOP przesuwa przecinek).
• temperatura pracy -40°C ÷ 80°C
• napięcie TRIG: 3 ÷ 24VDC (masa TRIG nie jest wspólna z masą zasilania w celu uniknięcia zakłóceń na wejściu TRIG z napięcia zasilania lecz można to zmienić zwierając zworkę oznaczoną GND_T - GND)

Opis przełączania trybów:

Po podaniu zasilania i odczekania chwili wciskamy przycisk "SET" na ok. 4s. po czym wyświetla się numer obecnie pracującego trybu. Aby go zmienić wciskamy przycisk "UP", lub "DOWN" i nowy tryb zatwierdzamy przyciskiem "SET", przechodząc do kolejnego parametru. Następnie zależnie od wybranego trybu ustawiamy kolejne parametry "OP", "LC", "LOP", ustawiając czasy możemy wybrać z zakresu od 0.1s do 999 min. przyciskiem "STOP" przesuwamy przecinek dzięki czemu można ustawić tak szerokie zakresy, jeżeli świeci się za trzecią cyfrą to ustawiany jest czas w sekundach, jeżeli po 2 cyfrach to w dziesiątych części sekundy (0,1s), a jak świecą się wszystkie 3 . Przyciskiem SET przechodzimy do kolejnych ustawień, chcąc je zatwierdzić przytrzymujemy przycisk SET przez 3s.

Opis skrótów OP, CL, LOP. Są to litery określające czasy działania, opóźnienia oraz liczbę powtórzeń

• OP: czas załączenia przekaźnika
• CL: czas rozłączenia przekaźnika
• LOP: liczba powtórzeń

Tryby pracy przekaźnika elektronicznego:

• P1.1 - Przekaźnik jest rozłączony. Po podaniu sygnału na wejście TRIG, przekaźnik zostaje załączony na określony czas - OP. Po odliczeniu wyświetlanym na wyświetlaczu przekaźnik z powrotem wraca do stanu rozłączonego. Ponowne załączenie przekaźnika występuje po ponownym podaniu sygnału TRIG.
• P1.2 - podtryb P1.1. Bliźniaczy do 1.1, różnica jest taka że podczas trwania załączenia przekaźnika ponowne podanie sygnału TRIG resetuje licznik do 0 i odliczanie czasu następuje od początku.
• P1.3 - podtryb P1.1. Z taką różnicą, iż podczas trwania załączenia przekaźnika ponowne podanie sygnału TRIG powoduje natychmiastowe wyłączenie przekaźnika.
• P-2 - przekaźnik rozłączony. Po podaniu sygnału, przekaźnik załącza się z opóźnieniem określonym - CL. Po upływie czasu OP (czas załączenia przekaźnika) przekaźnik ponownie się rozłączy.
  Przykład: OP- 10s., CL - 5s. Po podaniu sygnału na TRIG, przekaźnik załączy się po 5s i przez 10s. będzie załączony następnie się rozłączy.
• P3.1 - przekaźnik rozłączony. Po podaniu sygnału, przekaźnik załączy się czas - OP. Po tym rozłączy się na czas - CL. Ilość powtórzeń określa funkcja - LOP.
  Przykład: OP- 10s. CL- 2s. LOP - 2 razy. Po podaniu sygnału przekaźnik załączy się na 10s. (OP), następnie rozłączy się na 2s. - (CL), następnie wszystko powtórzy się jeszcze raz (LOP - 2). Podanie sygnału TRIG w trakcie trwania programu powoduje zatrzymanie i przywrócenie ustawień domyślnych.
• P3.2 - Po podaniu zasilania, przekaźnik zostanie załączony na czas - OP, następnie zostanie rozłączony na czas - CL. Cały program będzie wykonywany tyle razy ile zostało zapisane w funkcji -LOP. Jeżeli funkcja LOP nie będzie ustawiona (---) to cała procedura będzie się wykonywać w nieskończoność. W tym trybie wejście TRIG jest nieaktywne!
• P-4 - przekaźnik rozłączony. Po podaniu sygnału, przekaźnik załącza się i pozostanie tak długo jak sygnał TRIG będzie występował. Po odłączeniu sygnału TRIG odłączenia przekaźnika nastąpi po upływie czasu OP.

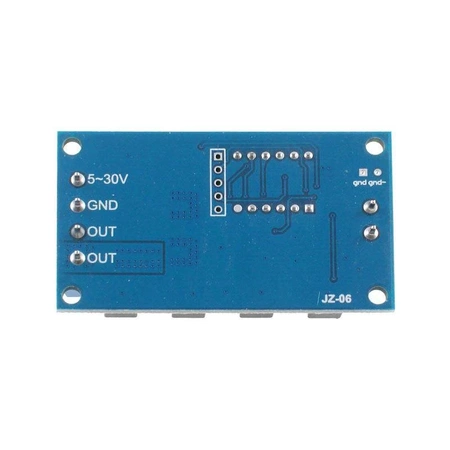

Opis wyjść modułu:

• OUT+, OUT- (wyjście)
• Vin (plus zasilania modułu)
• GND (masa zasilania modułu)
• SIGN (wejście wyzwalania przekaźnika)
• GND_T (masa wejścia wyzwalania przekaźnika)
