Przekaźnik czasowy sekundowy - 4 tryby pracy - zlutowany KIT AVT 1535/1
- Steruj obciążeniem w zakresie 1…99 s za pomocą zlutowanego przekaźnika czasowego z 4 trybami pracy, wejściem optoizolowanym i wyświetlaczem LED.
Przekaźnik czasowy sekundowy - 4 tryby pracy - zlutowany AVT1535/1
Zlutowany przekaźnik czasowy z nastawą 1…99 s, 4 trybami pracy, wejściem optoizolowanym i wyświetlaczem LED.
Zlutowany przekaźnik czasowy do montażu w urządzeniu

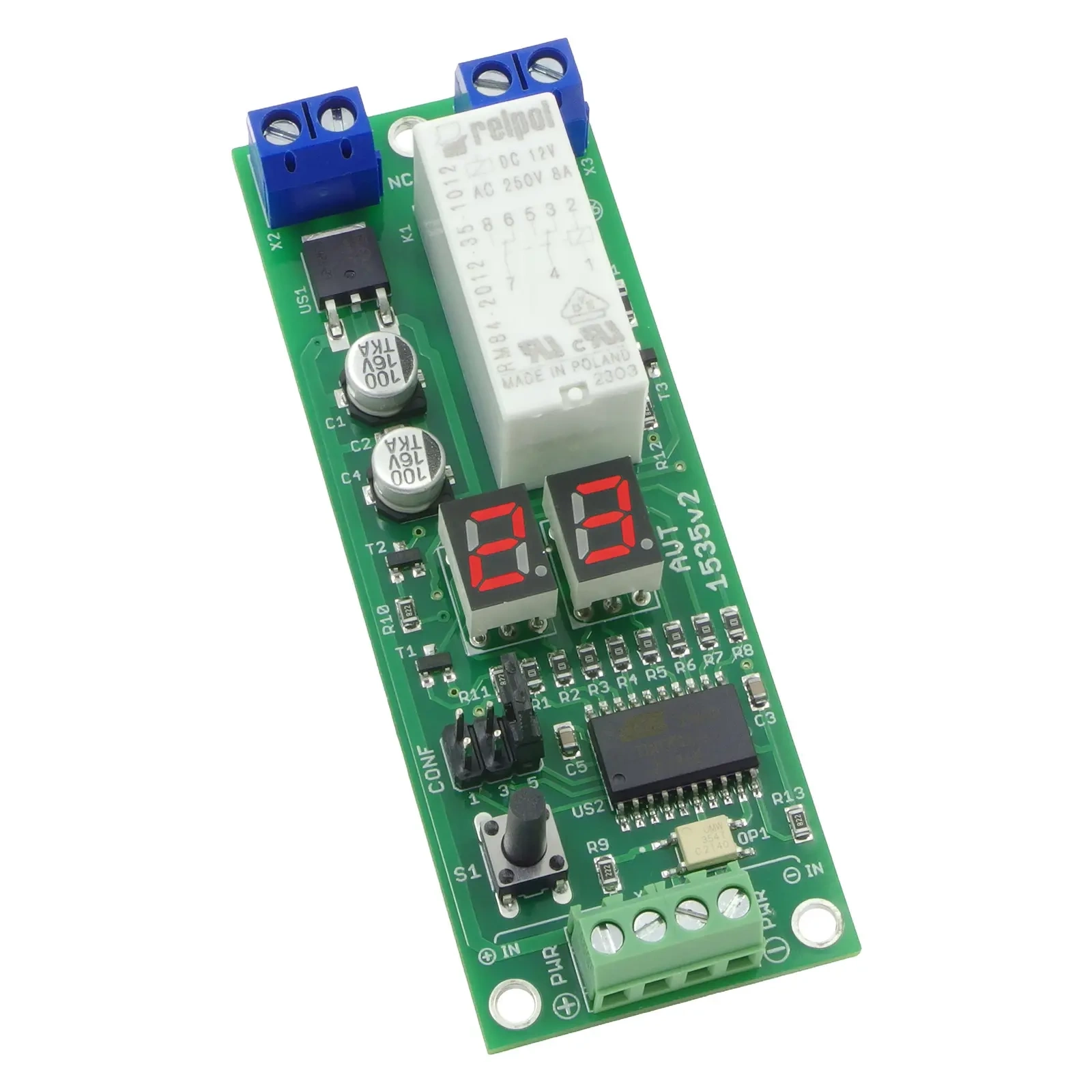

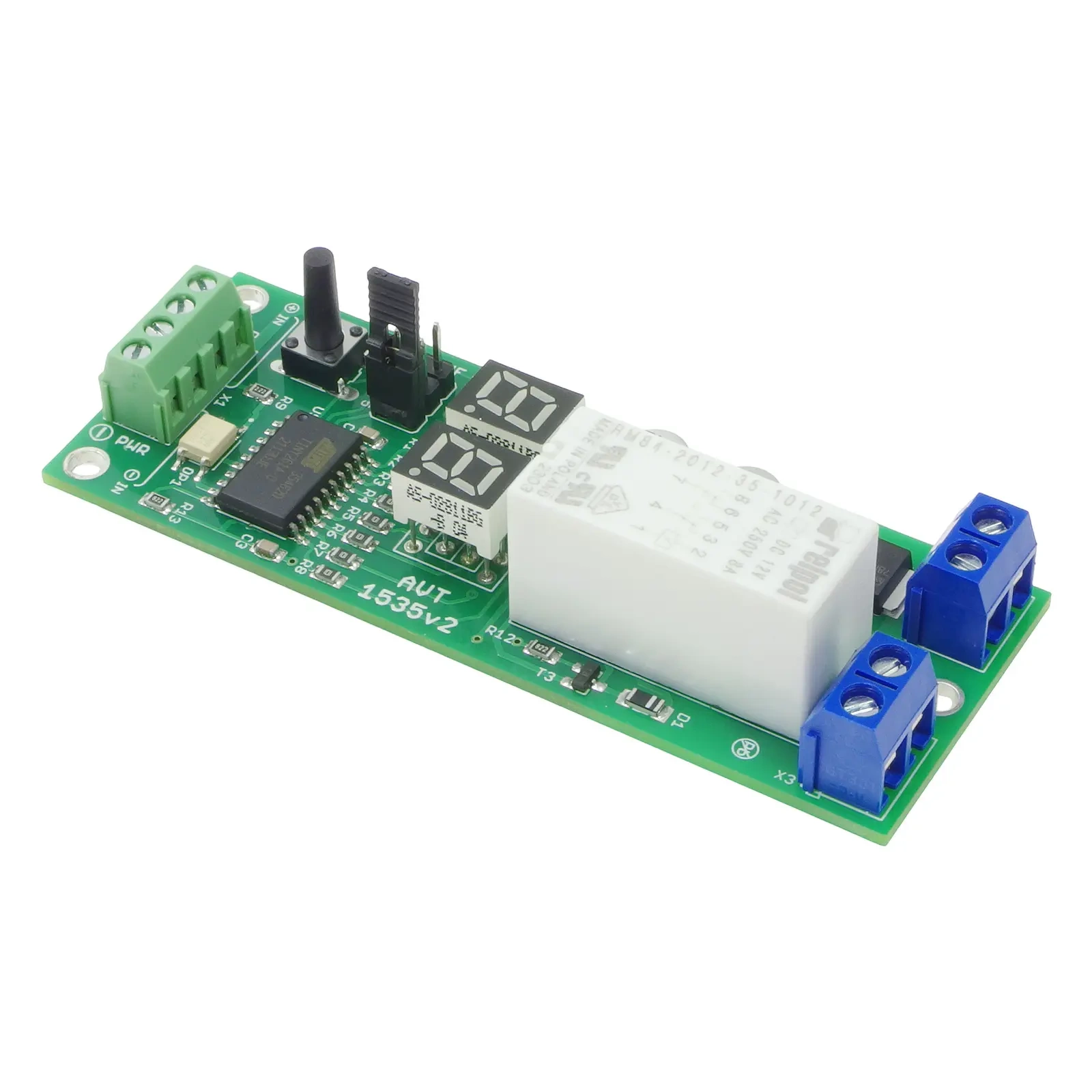

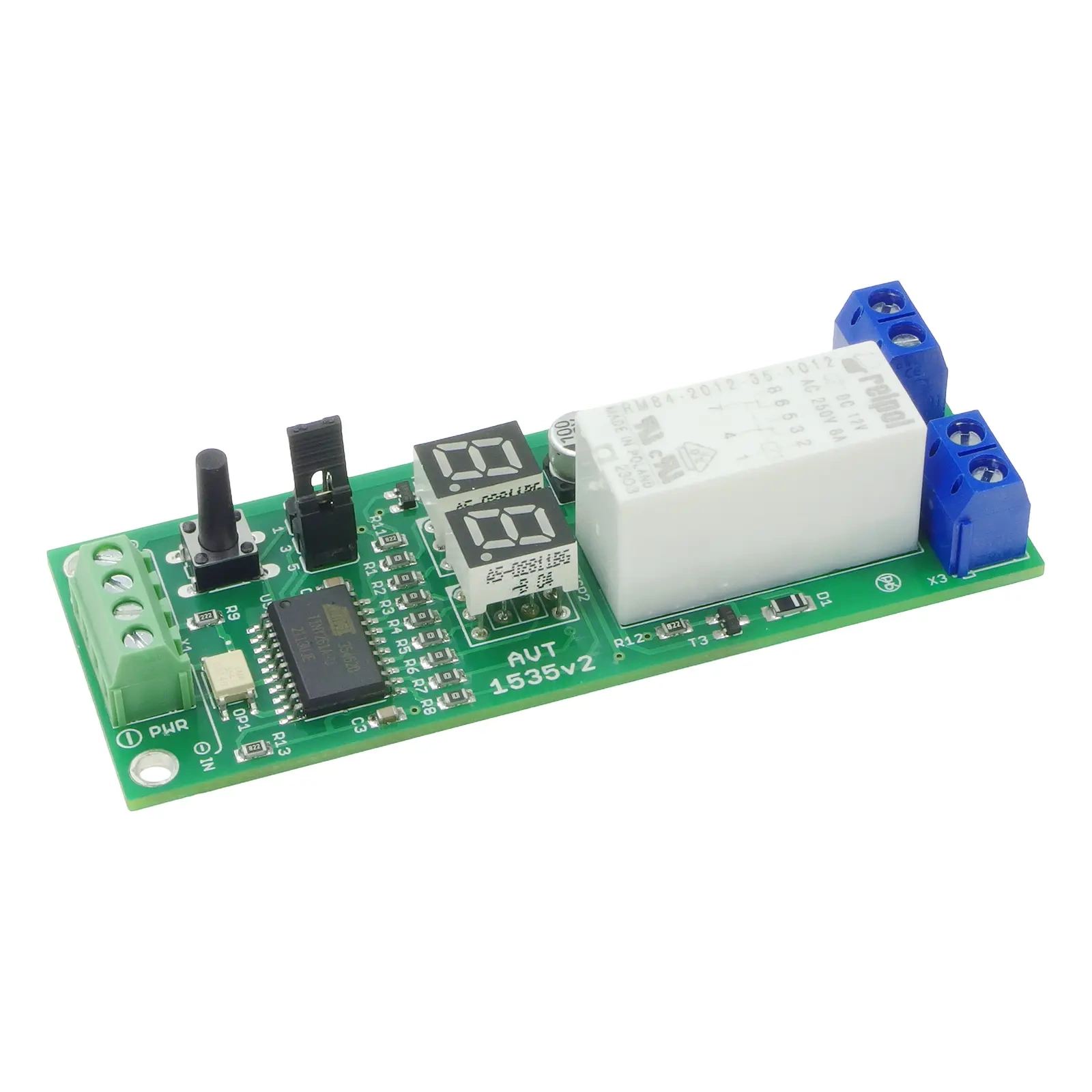

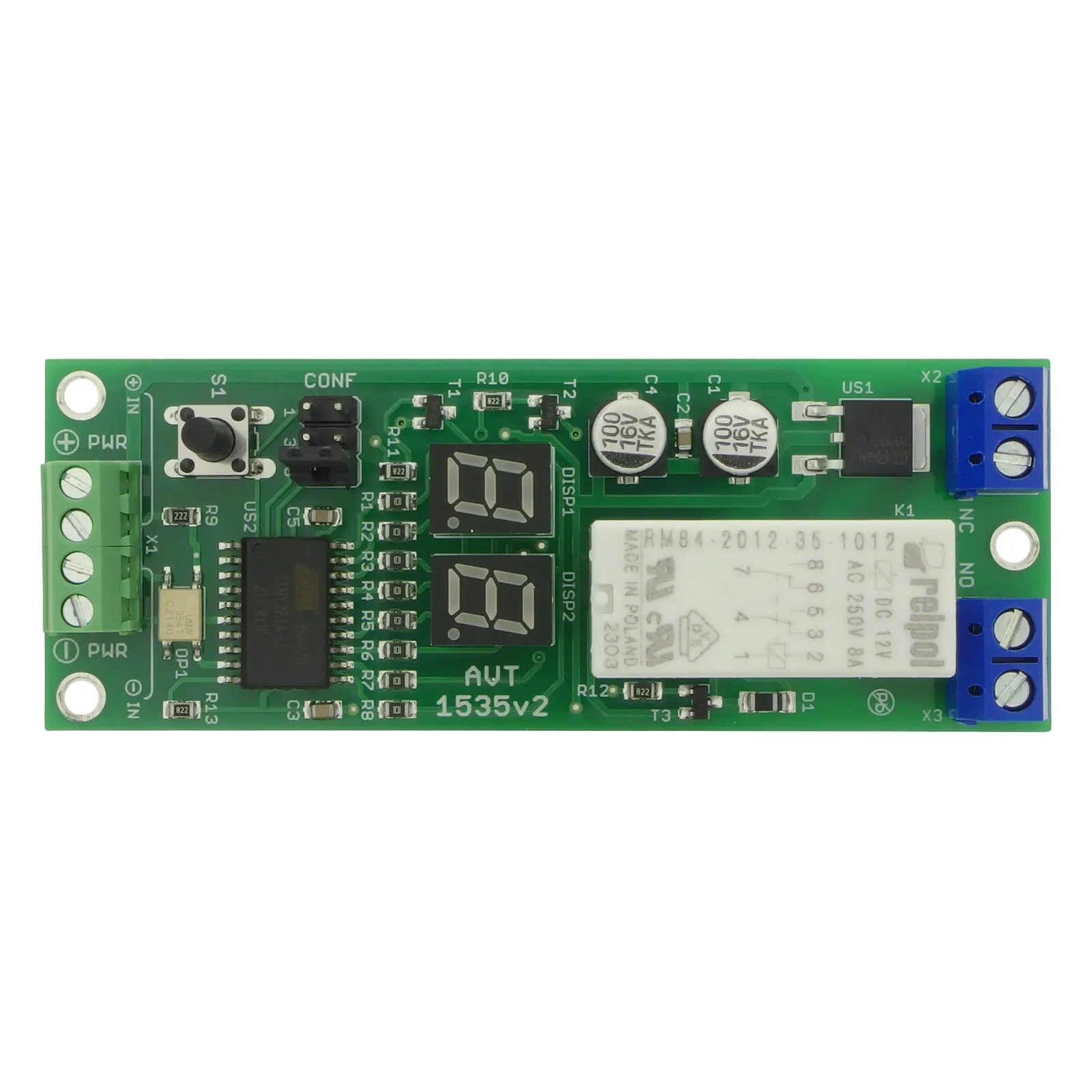

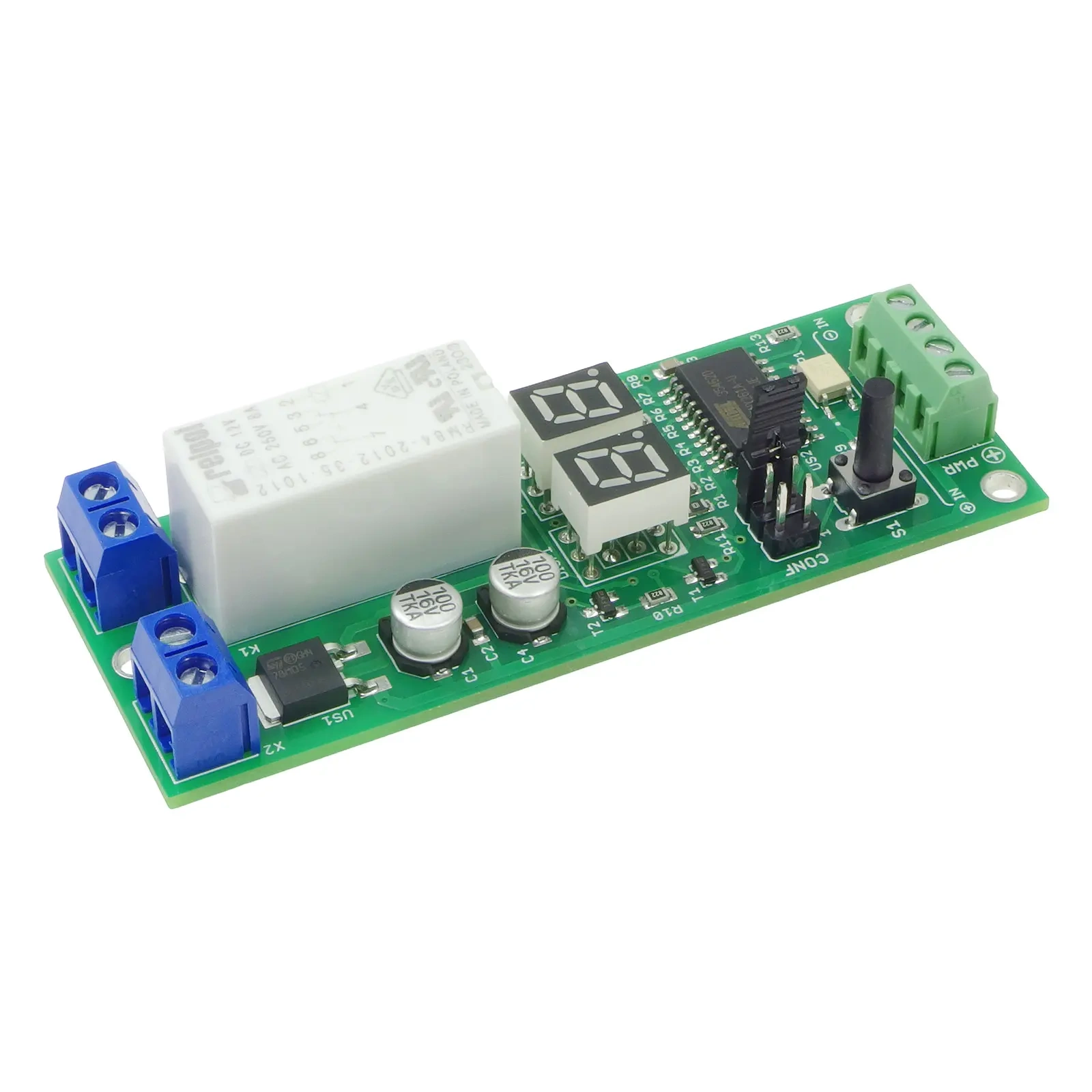

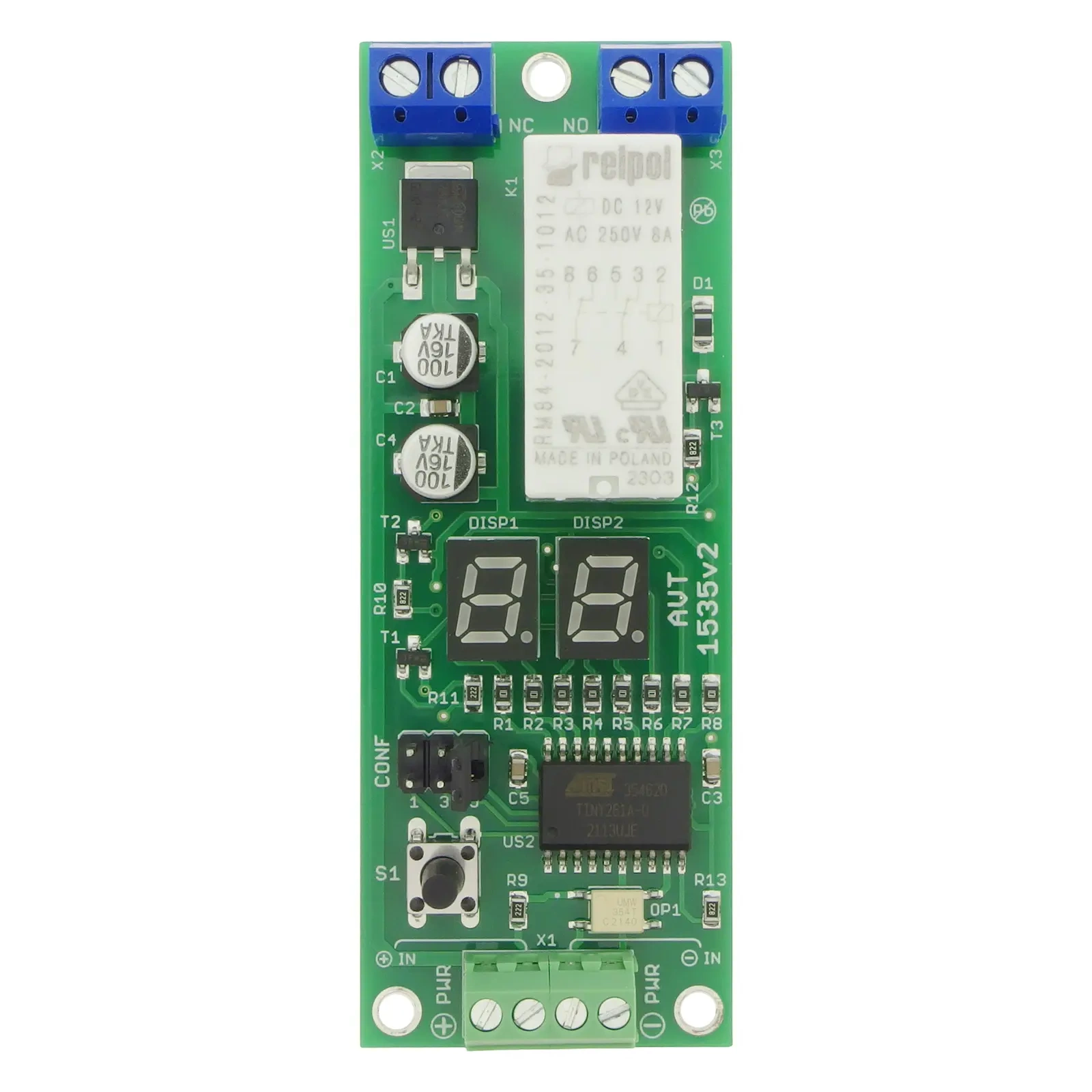

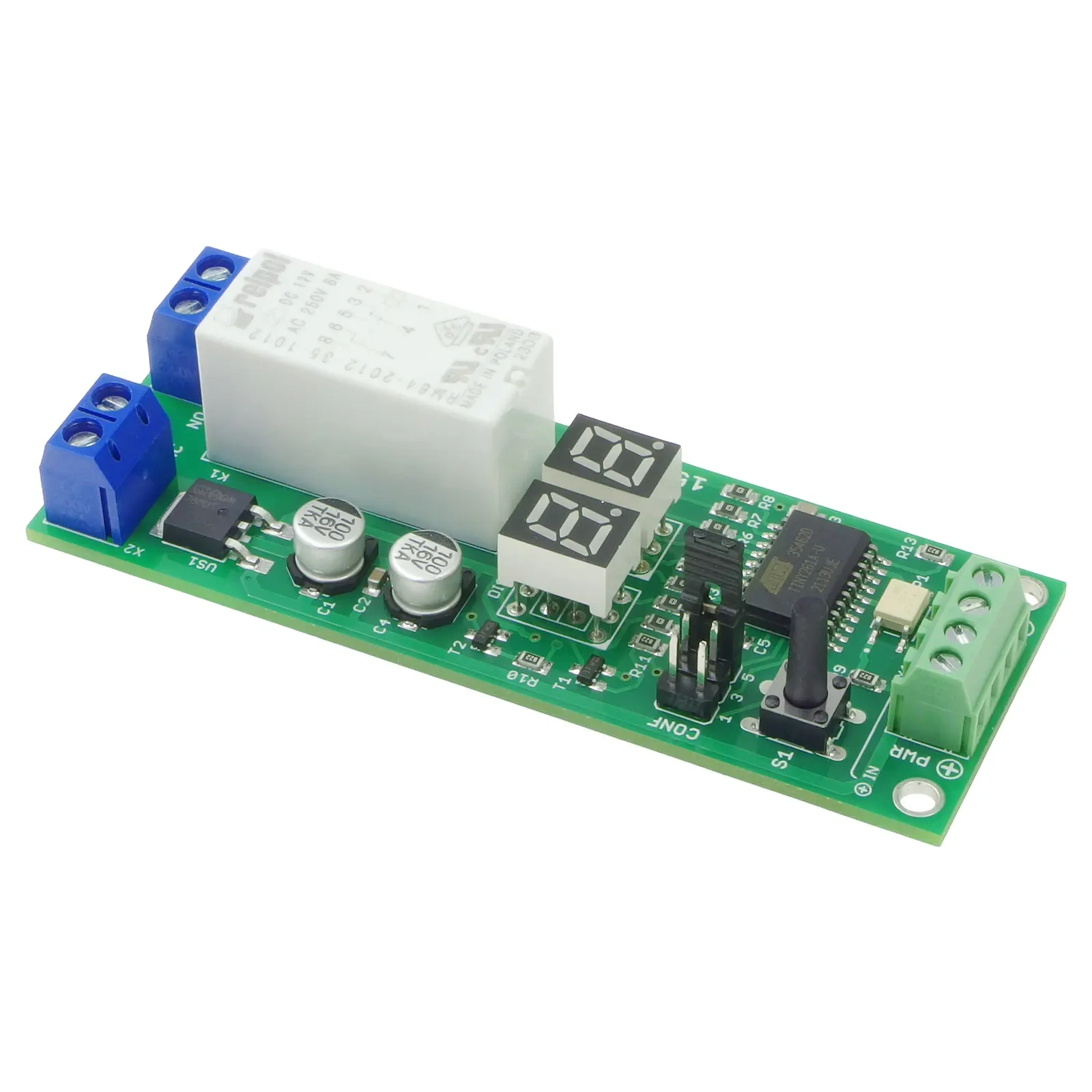

AVT1535/1 C to zlutowany sekundowy przekaźnik czasowy z wyjściem NC/NO i dwucyfrowym wyświetlaczem LED. Układ umożliwia sterowanie obciążeniem w zakresie od 1 do 99 sekund, z krokiem co 1 sekundę.
Moduł obsługuje 4 tryby pracy: odliczanie załączane poziomem, odliczanie po zaniku poziomu, przerzutnik T oraz tryb, w którym stan przekaźnika odpowiada stanowi wejścia. Wersja C wymaga zasilania 12 VDC, podłączenia wejścia sterującego 3…15 V, podłączenia obciążenia do styków przekaźnika oraz montażu w obudowie lub własnym urządzeniu.
Karta techniczna
AVT1535/1
Zlutowany sekundowy przekaźnik czasowy z mikrokontrolerem ATtiny261, wejściem optoizolowanym, dwucyfrowym wyświetlaczem LED i wyjściem przekaźnikowym NC/NO.
| Wersja | C – zlutowany układ |
| Funkcja | przekaźnikowy moduł czasowy |
| Zakres nastawy czasu | 1…99 s, krok 1 s |
| Liczba trybów pracy | 4 |
| Mikrokontroler | ATtiny261 SMD |
| Wyświetlacz | 2 cyfry LED 7-segmentowe |
| Wejście sterujące | optoizolowane, sygnał 3…15 V |
| Wyjście | przekaźnik, styki NC/NO |
| Obciążalność styków | 230 VAC / 8 A |
| Zasilanie | 12 VDC |
| Płytka PCB | 32×86 mm |
Wersja
AVT1535/1 C – zlutowany układ. Wersja zawiera zmontowany sekundowy przekaźnik czasowy z mikrokontrolerem ATtiny261 przygotowanym do projektu, wyświetlaczami LED, wejściem optoizolowanym i przekaźnikiem. Układ jest przeznaczony do montażu w obudowie lub własnym urządzeniu i wymaga podłączenia zasilania 12 VDC, sygnału sterującego oraz sterowanego obciążenia.
Notes
Tryb pracy wybiera się zworką na pinach 5 i 6 złącza CONF oraz odpowiednią nastawą czasu. Zmiana konfiguracji powinna być wykonana przed pracą układu w docelowym urządzeniu.
Czas pracy ustawia się po założeniu zworki na piny 3 i 4 złącza CONF. Przycisk S1 zwiększa wartość, a po zdjęciu zworki nastawa zostaje zapisana w pamięci EEPROM.
Wejście IN+ / IN- przyjmuje sygnał sterujący 3…15 V i jest separowane galwanicznie przez transoptor. Wyjście przekaźnikowe udostępnia styki NC oraz NO, dzięki czemu można wybrać sposób sterowania obciążeniem.
Wersja C nie jest kompletnym urządzeniem w obudowie. Trzeba zapewnić właściwe mocowanie płytki, izolację obwodów, dostęp do konfiguracji oraz bezpieczne prowadzenie przewodów zasilania i obciążenia.
Uwaga: w układzie występuje napięcie sieciowe 230 VAC groźne dla życia. Nieprawidłowy montaż lub dotknięcie elementów pod napięciem mogą doprowadzić do śmiertelnego porażenia.
Najczęściej zadawane pytania
AVT1535/1 C to zlutowany układ sekundowego przekaźnika czasowego z mikrokontrolerem ATtiny261, wyświetlaczami LED, wejściem optoizolowanym i przekaźnikiem. Wymaga zasilania 12 VDC, podłączenia sygnału sterującego oraz montażu w obudowie lub własnym urządzeniu.
Nie. To zlutowany moduł czasowy do zabudowy. Trzeba zapewnić obudowę, zasilanie, podłączenie wejścia sterującego, podłączenie obciążenia i odpowiednią izolację.
Dostępne są 4 tryby: odliczanie załączane poziomem, odliczanie po zaniku poziomu, przerzutnik T oraz praca, w której stan przekaźnika odpowiada stanowi wejścia.
Styki przekaźnika mają obciążalność 230 VAC / 8 A, ale praca z napięciem sieciowym wymaga odpowiedniej obudowy, izolacji, zabezpieczeń i kwalifikacji.
