Programowany cykliczny przekaźnik czasowy 1-99 s/min - zlutowany KIT AVT 1820
- Cykliczne załączanie i wyłączanie odbiornika według zaprogramowanych czasów 1-99 s/min. AVT1820 C to zlutowany układ wymagający zasilania 12 V DC, ustawienia czasów i integracji z obciążeniem.
Cykliczny timer przekaźnikowy z wyświetlaczem LED - zlutowany AVT1820
Zlutowany cykliczny przekaźnik czasowy do integracji z obciążeniem, zasilaniem 12 V DC i panelem sterowania.
Zlutowany przekaźnik czasowy do pracy cyklicznej

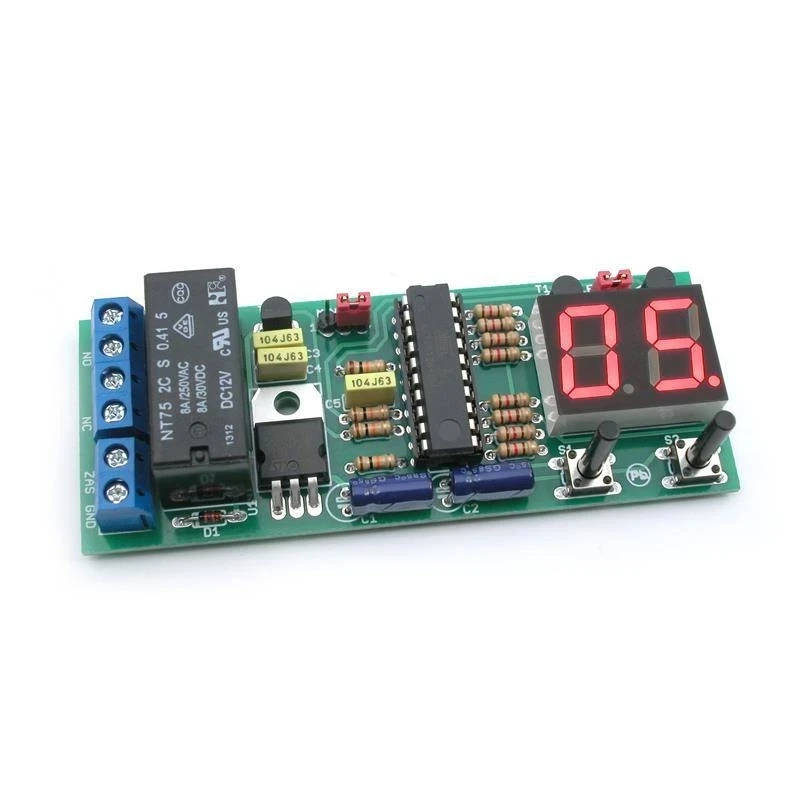

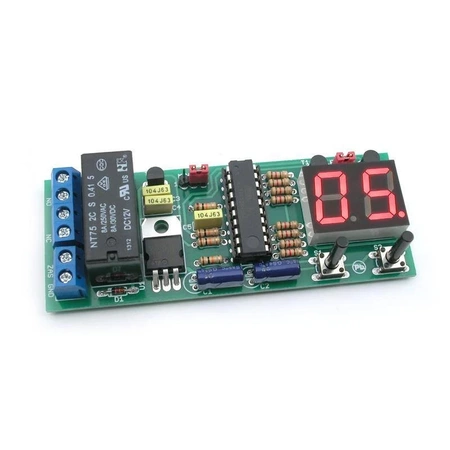

AVT1820 C to zlutowany układ cyklicznego przekaźnika czasowego, który przełącza wyjście według zaprogramowanego czasu załączenia i wyłączenia. Użytkownik ustawia wartości przyciskami S1 i S2, a podwójny wyświetlacz LED pokazuje nastawy oraz stan pracy.
Układ wymaga zasilania 12 V DC, wyboru trybu sekundowego albo minutowego zworką SEK/MIN oraz podłączenia obciążenia do styków NC/NO przekaźnika. Wersja C to zlutowany moduł do montażu w obudowie lub własnym urządzeniu, a nie gotowy automat instalacyjny z przewodami, zabezpieczeniami i obudową.
Karta techniczna
AVT1820
Zlutowany programowany przekaźnik czasowy z nastawą czasu załączenia i wyłączenia, wyświetlaczem LED oraz wyjściem NC/NO.
| Wersja | C – zlutowany układ |
| Funkcja | cykliczne załączanie i wyłączanie przekaźnika |
| Zakres nastaw | 1…99, krok co 1 |
| Tryby czasu | sekundowy lub minutowy, wybór zworką SEK/MIN |
| Wyjście | przekaźnik RM84P12, styki NC/NO |
| Zasilanie | 12 V DC, min. 200 mA |
| Mikrokontroler | ATtiny26, zaprogramowany do projektu |
| Wyświetlacz | podwójny wyświetlacz LED, wspólna anoda |
| Sterowanie nastawami | przyciski S1 i S2, aktywne poziomem logicznym „0” |
| Płytka PCB | 95×37 mm |
Wersja
AVT1820 C – zlutowany układ. Wersja zawiera zmontowany cykliczny przekaźnik czasowy z zaprogramowanym ATtiny26, przekaźnikiem RM84P12, wyświetlaczem LED, stabilizatorem, tranzystorami, przyciskami, złączami i zworkami. Układ wymaga zasilania 12 V DC, ustawienia czasów pracy oraz integracji z obciążeniem i obudową.
Notes
Czas wyłączenia przekaźnika programuje się przyciskiem S1, a czas włączenia przyciskiem S2. Wartości są zapisywane w pamięci nieulotnej mikrokontrolera.
Jednostkę czasu wybiera zworka SEK/MIN. Układ może pracować w trybie sekundowym albo minutowym z zakresem nastaw 1…99.
Zworka LED_ON pozwala wyłączyć wyświetlacze podczas pracy, gdy ich wskazania nie są potrzebne.
Zlutowany układ nie jest kompletnym automatem w obudowie. Do pracy wymaga zasilacza 12 V DC, przewodów, poprawnego podłączenia obciążenia oraz zabezpieczenia dobranego do sterowanego urządzenia.
Uwaga: układ steruje obciążeniem przez styki przekaźnika NC/NO. Przed podłączeniem odbiornika trzeba dobrać zasilanie, przewody, bezpiecznik i obudowę do napięcia oraz prądu przełączanego obciążenia.
Najczęściej zadawane pytania
AVT1820 C to zlutowany układ cyklicznego przekaźnika czasowego z zaprogramowanym ATtiny26, przekaźnikiem RM84P12, wyświetlaczem LED, stabilizatorem, przyciskami, złączami i zworkami. Wymaga zasilania 12 V DC oraz podłączenia obciążenia.
Nie. To zlutowany układ do montażu w obudowie lub własnym urządzeniu. Wymaga zasilacza, przewodów, obciążenia i zabezpieczeń dobranych do aplikacji.
Zakres nastaw wynosi 1…99. Zworką SEK/MIN wybiera się, czy wartości oznaczają sekundy, czy minuty.
Tak. Czas wyłączenia przekaźnika ustawia się przyciskiem S1, a czas załączenia przyciskiem S2.
Układ wymaga zasilania 12 V DC z zasilacza o wydajności prądowej co najmniej 200 mA.
