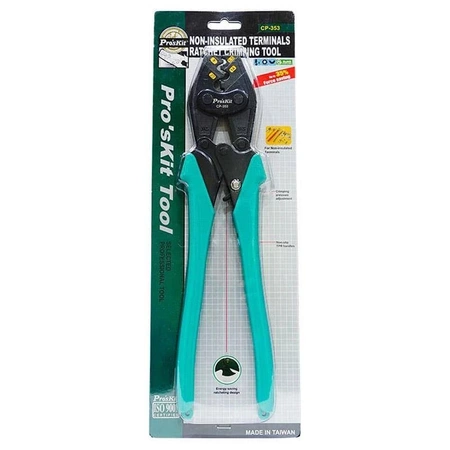

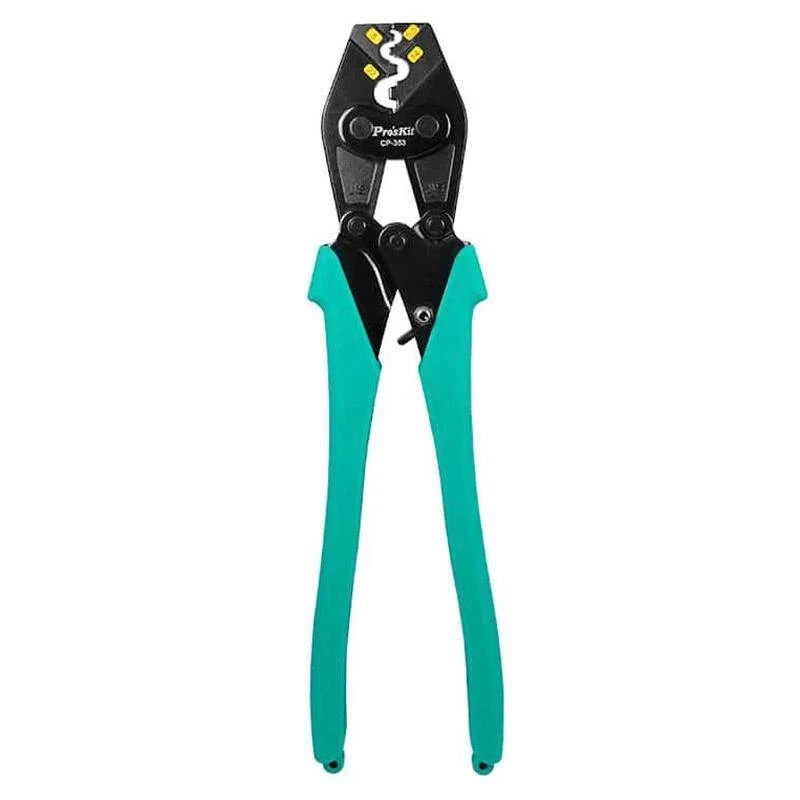

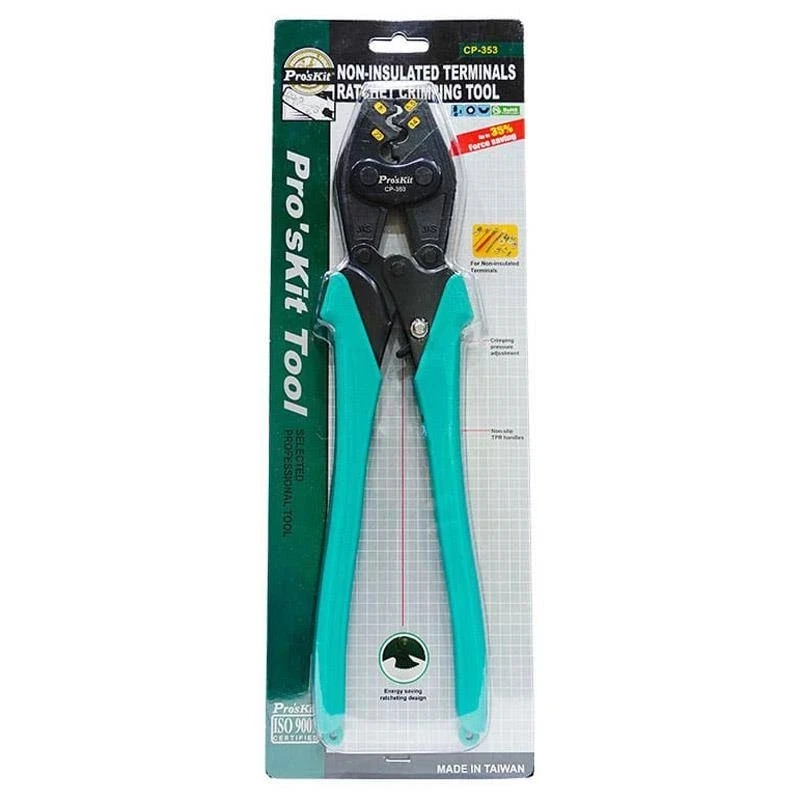

Zaciskarka zapadkowa do konektorów nieizolowanych 6-25 mm² ProsKit CP-353

Zaciskarka do końcówek oczkowych i widełkowych Pro'sKit CP-353

Pro'sKit CP-353 to zaciskarka zapadkowa przeznaczona do zaciskania konektorów nieizolowanych dużych przekrojów. Narzędzie obsługuje końcówki oczkowe i widełkowe stosowane w instalacjach elektrycznych, motoryzacji, automatyce, energetyce oraz pracach serwisowych.

Zakres pracy obejmuje przewody 6 / 10 / 16 / 25 mm² według DIN, 5,5 / 8,0 / 14 / 22 mm² według JIS oraz AWG 12-10 / 8 / 6 / 4. Mechanizm zapadkowy i długie rękojeści ułatwiają wykonanie powtarzalnego zacisku przy mniejszym wysiłku operatora.

Najważniejsze cechy

• Zaciskanie konektorów nieizolowanych

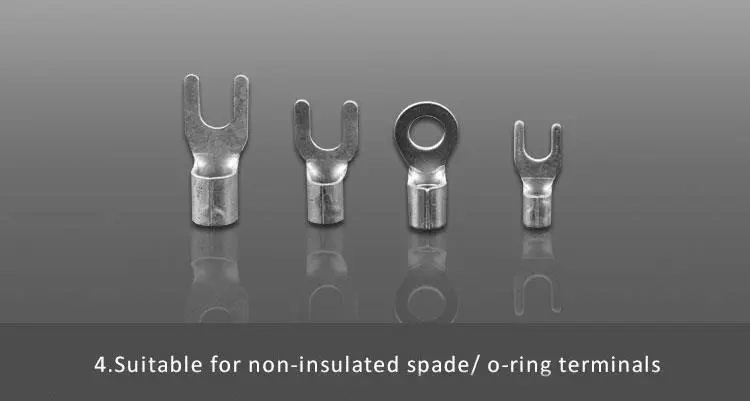

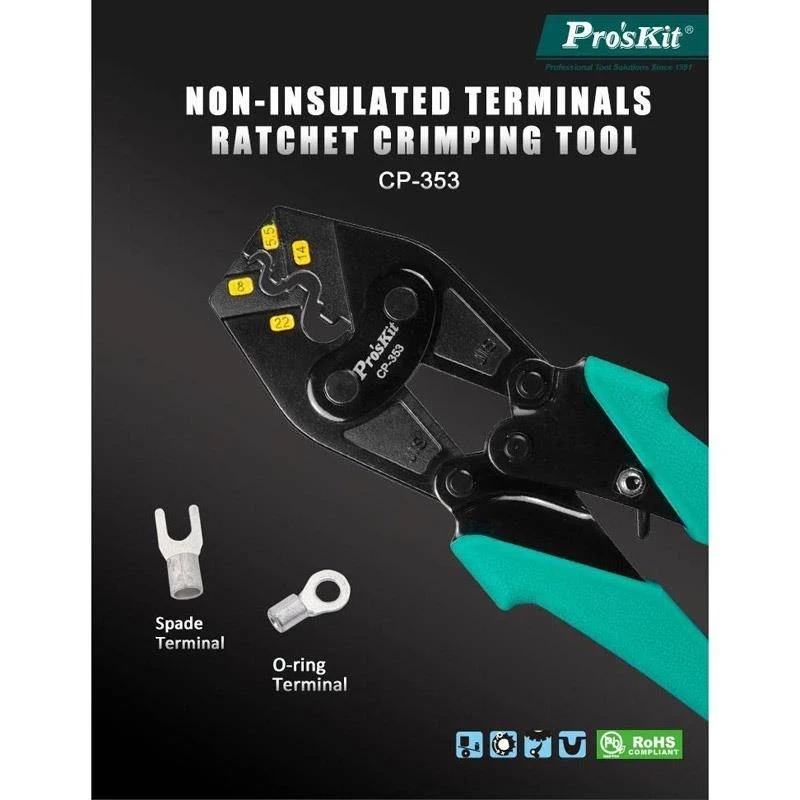

• Obsługa końcówek oczkowych i widełkowych
• Zakres pracy DIN: 6 / 10 / 16 / 25 mm²
• Zakres pracy JIS: 5,5 / 8,0 / 14 / 22 mm²
• Zakres AWG: 12-10 / 8 / 6 / 4
• Mechanizm zapadkowy ratchet wymuszający pełny cykl zaciskania
• Mechanizm compound action ograniczający wysiłek podczas pracy

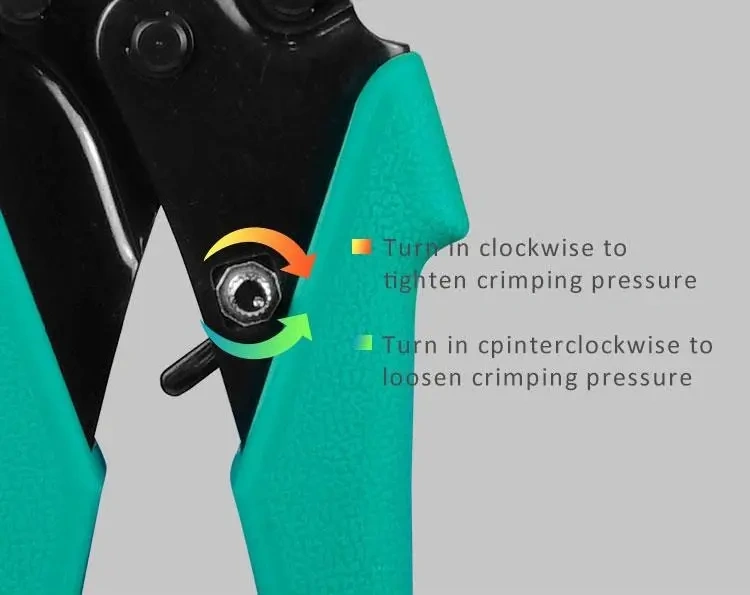

• Regulacja siły docisku
• Profilowane matryce zaciskające wykonane ze stali AISI 4140
• Korpus wykonany ze stali S45C
• Ergonomiczne antypoślizgowe rękojeści

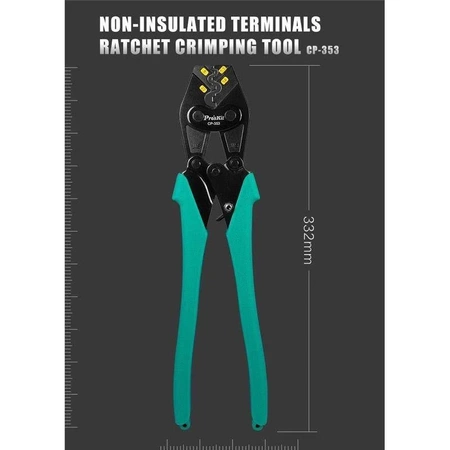

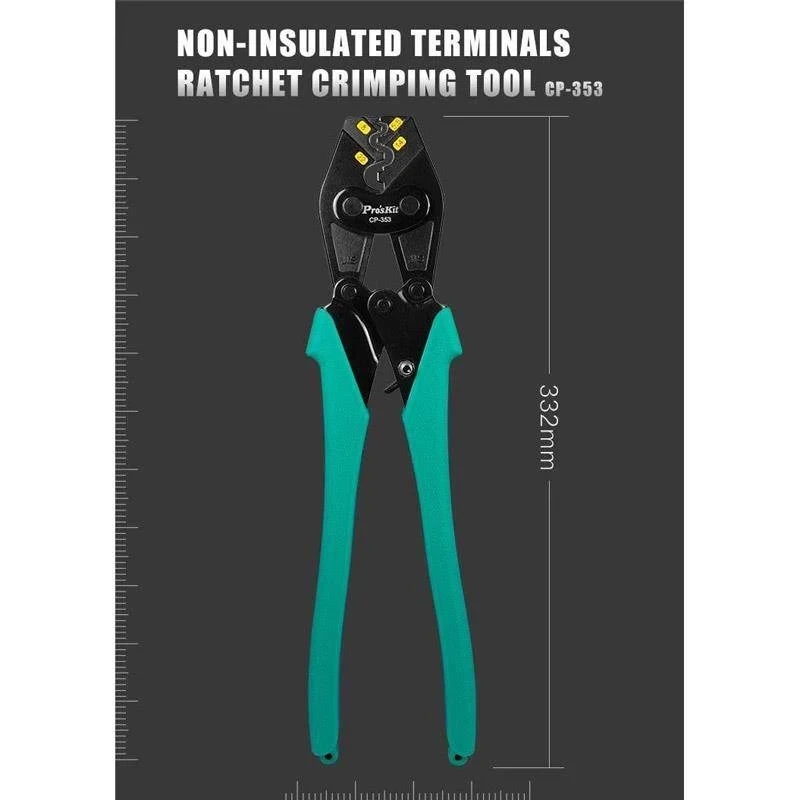

• Długość całkowita 332 mm

Zastosowania

Zaciskarka Pro'sKit CP-353 jest przeznaczona do wykonywania połączeń z użyciem nieizolowanych końcówek kablowych na przewodach o większych przekrojach. Sprawdza się przy montażu końcówek oczkowych i widełkowych w instalacjach zasilających, szafach sterowniczych, rozdzielniach oraz wiązkach przewodów.

Narzędzie może być stosowane w motoryzacji, automatyce przemysłowej, energetyce, serwisie urządzeń elektrycznych oraz podczas prac warsztatowych wymagających trwałego zaciskania końcówek kablowych.

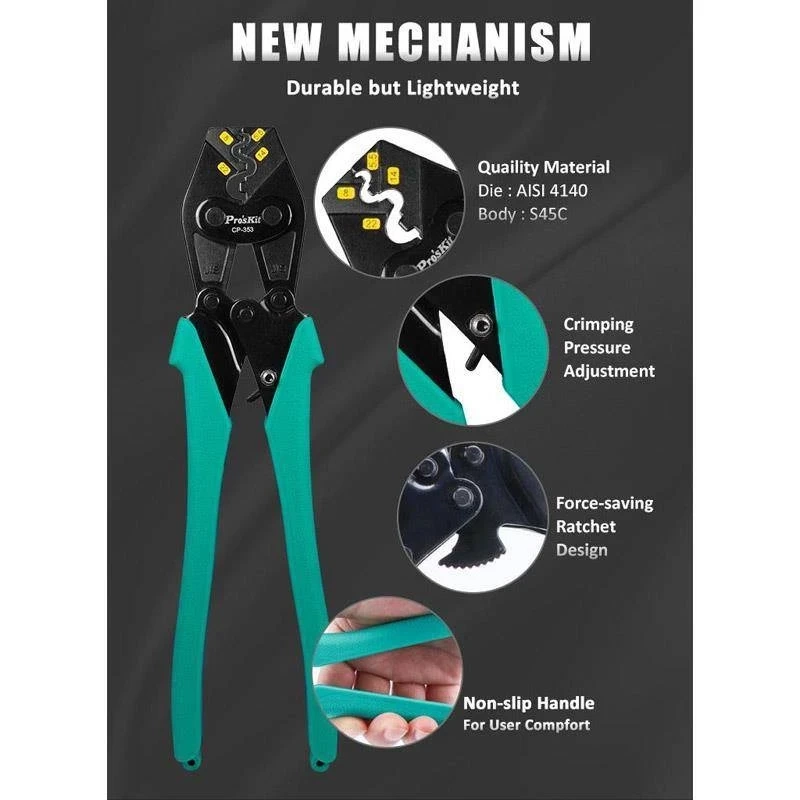

Mechanizm zapadkowy i oszczędność siły

Mechanizm ratchet kontroluje cykl zaciskania i pozwala otworzyć szczęki dopiero po wykonaniu pełnego zacisku. Takie rozwiązanie poprawia powtarzalność połączeń i ogranicza ryzyko niedociśnięcia konektora.

Producent wskazuje konstrukcję force-saving oraz redukcję wymaganej siły do 35%. Długie rękojeści i mechanizm compound action zwiększają przełożenie siły, co jest istotne przy pracy z przewodami 16-25 mm².

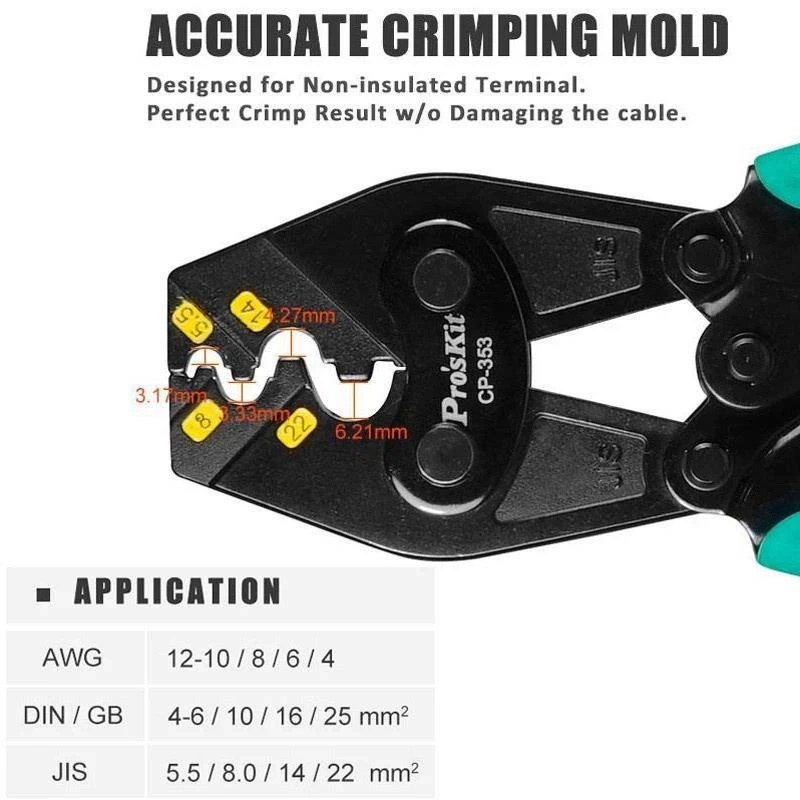

Matryce zaciskające AISI 4140

Matryce wykonano ze stali stopowej AISI 4140. Profilowane gniazda pozwalają dobrać odpowiedni kształt zacisku do przekroju przewodu i rodzaju końcówki.

Na szczękach narzędzia oznaczono zakresy odpowiadające wartościom DIN, JIS i AWG, co ułatwia dobór właściwego gniazda podczas pracy z dokumentacją techniczną w różnych standardach.

Specyfikacja techniczna

Wiedza techniczna i praktyczne wskazówki

Końcówki nieizolowane wymagają prawidłowego dobrania gniazda zaciskającego do przekroju przewodu. Zbyt mały profil może uszkodzić żyłę, a zbyt duży nie zapewni odpowiedniej siły docisku i trwałości połączenia.

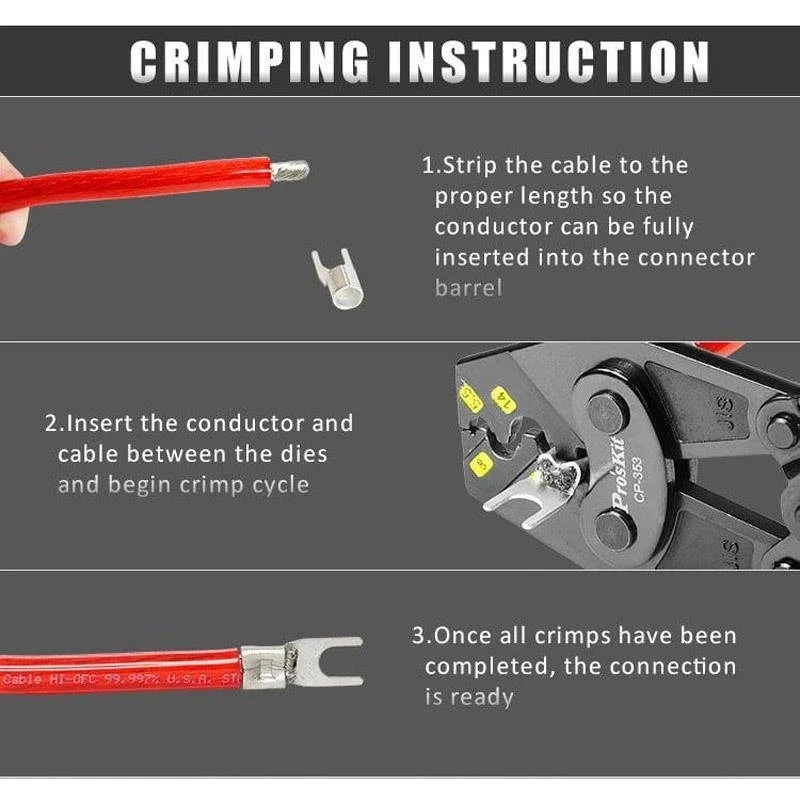

Przed zaciskaniem przewód należy odizolować na długość umożliwiającą pełne wsunięcie żyły do tulei końcówki. Żyła powinna znajdować się w części zaciskanej, a izolacja nie powinna wchodzić w strefę roboczą przeznaczoną dla przewodnika.

DIN to europejski system oznaczeń przekrojów przewodów wyrażanych w mm². AWG, czyli American Wire Gauge, jest standardem amerykańskim, a JIS oznacza Japanese Industrial Standards — japońskie normy przemysłowe stosowane m.in. dla przewodów i terminali.

Na co zwrócić uwagę przed zakupem

• Narzędzie jest przeznaczone do konektorów nieizolowanych, nie do końcówek izolowanych
• Obsługiwany zakres DIN wynosi 6-25 mm²
• Przed zakupem warto sprawdzić typ końcówek: oczkowe, widełkowe lub inny standard
• Do poprawnego zacisku należy dobrać właściwe gniazdo matrycy do przekroju przewodu
• Regulacja docisku pozwala dopasować pracę narzędzia do różnych terminali
• Narzędzie nie jest przeznaczone do pracy pod napięciem
