Czy zaciskarka obsługuje konektory samochodowe open barrel?
Tak. Model CP-3006FD2 przeznaczony jest do nieizolowanych konektorów typu open barrel stosowanych między innymi w motoryzacji.
Zaciskarka pinów nieizolowanych 0.5-6mm2, Proskit CP-3006FD2
Pro'sKit CP-3006FD2 – zaciskarka do konektorów nieizolowanych
Pro'sKit CP-3006FD2 to zaciskarka równoległa przeznaczona do nieizolowanych konektorów typu open barrel stosowanych w elektronice, motoryzacji oraz instalacjach elektrycznych. Mechanizm równoległego prowadzenia szczęk zapewnia stabilny i powtarzalny zacisk przewodu oraz styku.
Narzędzie obsługuje przewody w zakresie AWG 22-10 i zostało wyposażone w mechanizm bezpieczeństwa zwalniający zacisk oraz ergonomiczne rękojeści TPR poprawiające komfort pracy.
Najważniejsze cechy
- Zaciskarka do konektorów open barrel typu commercial
- Zakres pracy: AWG 22-18 / 16-14 / 12-10
- Mechanizm zacisku równoległego
- Powtarzalny docisk końcówki
- Mechanizm bezpieczeństwa zwalniający zacisk
- Ergonomiczne uchwyty TPR
- Stalowa konstrukcja S50C

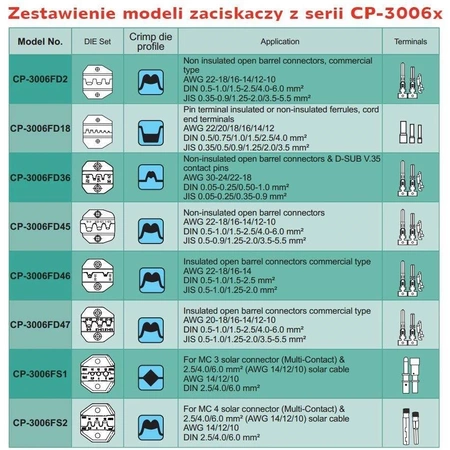

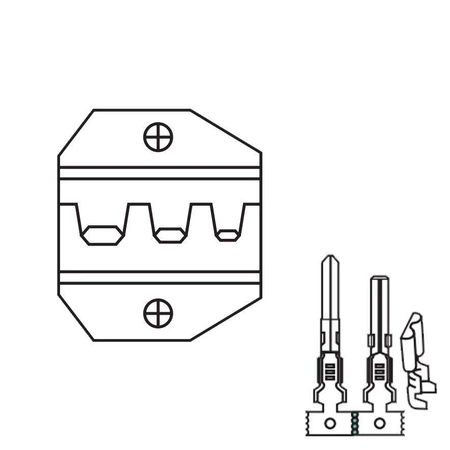

- Możliwość stosowania wymiennych matryc
Zastosowania
Zaciskarka znajduje zastosowanie podczas wykonywania wiązek przewodów, napraw instalacji elektrycznych oraz montażu konektorów w urządzeniach elektronicznych i motoryzacyjnych. Narzędzie przeznaczone jest do pracy z nieizolowanymi końcówkami typu open barrel.
Specyfikacja techniczna
| Producent | Pro'sKit |
| Model | CP-3006FD2 |
| Typ | Zaciskarka równoległa |
| Zastosowanie | Konektory open barrel |
| Zakres AWG | 22-18 / 16-14 / 12-10 |
| DIN | 0.5-1.0 / 1.5-2.5 / 4.0-6.0 mm² |
| JIS | 0.35-0.9 / 1.25-2.0 / 3.5-5.5 mm² |
| Materiał | S50C |
| Twardość | HRC 45° ±3° |
| Materiał uchwytów | TPR |
| Długość całkowita | 254 mm |
| Opakowanie | Blister |
Wiedza techniczna i praktyczne wskazówki
Zacisk równoległy pozwala równomiernie formować skrzydełka konektora wokół żyły przewodu i izolacji. Ma to znaczenie szczególnie przy połączeniach narażonych na drgania lub częste ruchy przewodów.
Podczas zaciskania konektorów open barrel należy dobrać odpowiedni przekrój przewodu do gniazda roboczego. Zbyt mały przewód może powodować luźny styk, natomiast zbyt duży może doprowadzić do deformacji konektora.
Na co zwrócić uwagę przed zakupem
- Narzędzie przeznaczone jest do konektorów nieizolowanych
- Zakres pracy należy dobrać do przekroju przewodu
- Model nie jest przeznaczony do konektorów izolowanych
- Przy pracy seryjnej warto kontrolować poprawność zacisku na próbce przewodu
Najczęściej zadawane pytania
Czym są konektory open barrel?
Open barrel to nieizolowane konektory z charakterystycznymi skrzydełkami zaciskowymi obejmującymi przewód oraz izolację. Są powszechnie stosowane w motoryzacji, elektronice i produkcji wiązek przewodów.
Czy mechanizm posiada blokadę bezpieczeństwa?
Tak. Narzędzie wyposażono w mechanizm zwalniania zacisku pomagający ograniczyć błędne zaprasowanie końcówki.
Czy mechanizm równoległy daje przewagę nad zwykłą zaciskarką?
Tak. Mechanizm równoległego prowadzenia szczęk pomaga uzyskać bardziej równomierny docisk styku, co ma znaczenie przy małych pinach i przewodach sygnałowych.
