Zaciskarka konektorów nieizolowanych 0.05-1mm², Proskit CP-3006FD36
Pro'sKit CP-3006FD36 – zaciskarka do pinów D-SUB V.35 i konektorów nieizolowanych
Pro'sKit CP-3006FD36 to zaciskarka równoległa przeznaczona do nieizolowanych konektorów typu open barrel oraz pinów kontaktowych D-SUB V.35. Narzędzie obsługuje przewody AWG 30-24 oraz AWG 22-18, dlatego nadaje się do precyzyjnych połączeń sygnałowych i niskoprądowych.
Najważniejsze cechy

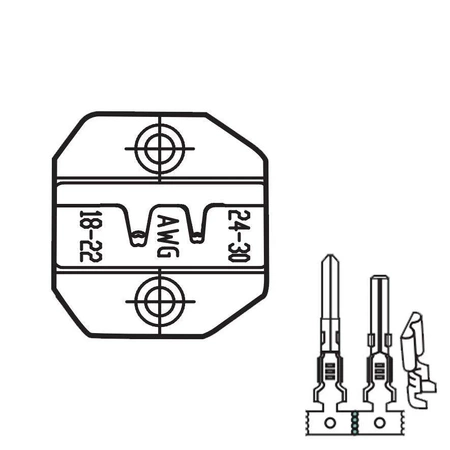

- Do konektorów nieizolowanych open barrel i pinów D-SUB V.35
- Zakres pracy: AWG 30-24 / 22-18
- DIN: 0.05-0.25 / 0.50-1.0 mm²
- JIS: 0.05-0.25 / 0.35-0.9 mm²
- Mechanizm zacisku równoległego
- Mechanizm bezpieczeństwa zwalniający zacisk
- Antypoślizgowe rękojeści TPR
- Korpus ze stali S50C
Zastosowania
Model CP-3006FD36 jest przeznaczony do wykonywania połączeń zaciskanych w przewodach sygnałowych, wiązkach elektronicznych oraz złączach wykorzystujących piny D-SUB V.35. Sprawdza się tam, gdzie wymagane jest precyzyjne pozycjonowanie małego styku w matrycy.
Specyfikacja techniczna
| Producent | Pro'sKit |
| Model | CP-3006FD36 |
| Typ | Zaciskarka równoległa |
| Zastosowanie | Konektory open barrel, piny D-SUB V.35 |
| Zakres AWG | 30-24 / 22-18 |
| DIN | 0.05-0.25 / 0.50-1.0 mm² |
| JIS | 0.05-0.25 / 0.35-0.9 mm² |
| Materiał | S50C |
| Twardość | HRC 45° ±3° |
| Uchwyt | TPR |
| Długość całkowita | 254 mm |
| Opakowanie | Blister |
Wiedza techniczna i praktyczne wskazówki
W konektorach open barrel poprawny zacisk obejmuje osobno żyłę przewodu oraz część podtrzymującą izolację. Przy małych przekrojach, takich jak AWG 30-24, szczególnie ważne jest dobranie właściwego gniazda roboczego i prawidłowe ułożenie styku przed domknięciem narzędzia.
Na co zwrócić uwagę przed zakupem
- Model jest przeznaczony do małych przekrojów AWG 30-18
- Obsługuje konektory nieizolowane oraz piny D-SUB V.35
- Nie jest przeznaczony do konektorów izolowanych
Najczęściej zadawane pytania
Open barrel to nieizolowane konektory z charakterystycznymi skrzydełkami zaciskowymi obejmującymi przewód oraz izolację. Są powszechnie stosowane w motoryzacji, elektronice i produkcji wiązek przewodów.
Tak. Model CP-3006FD36 jest przeznaczony między innymi do pinów kontaktowych D-SUB V.35.
Tak. Mechanizm równoległego prowadzenia szczęk pomaga uzyskać bardziej równomierny docisk styku, co ma znaczenie przy małych pinach i przewodach sygnałowych.
Tak. Model CP-3006FD36 jest przystosowany do pracy z cienkimi przewodami i małymi konektorami stosowanymi w elektronice, automatyce oraz systemach komunikacyjnych.
Nieprawidłowo zaciśnięty konektor może powodować wzrost rezystancji połączenia, niestabilny kontakt lub uszkodzenie przewodu podczas pracy instalacji.
