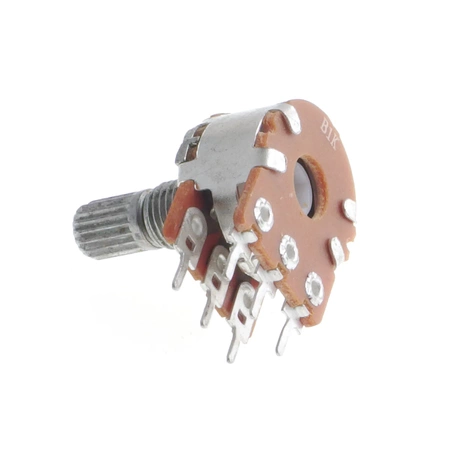

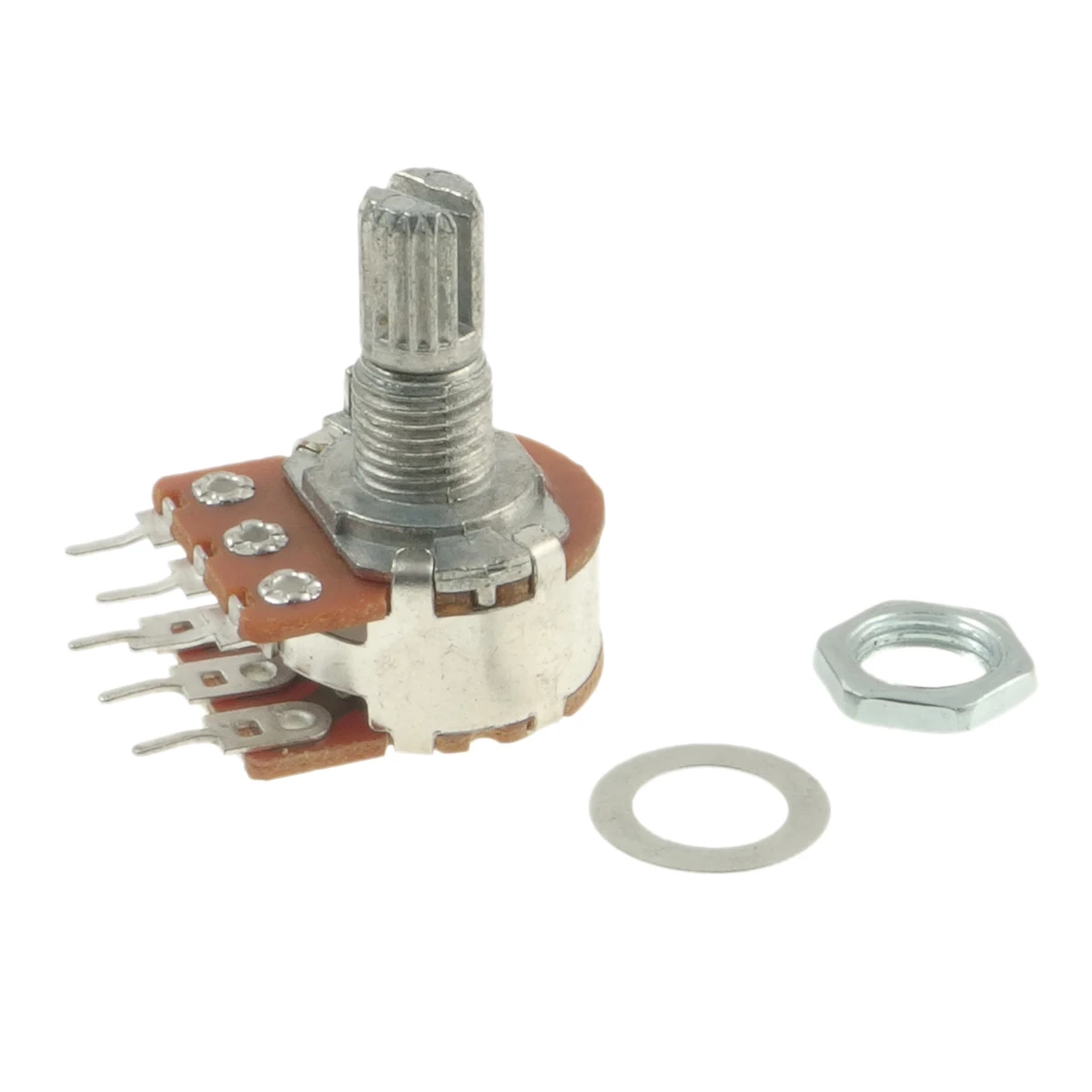

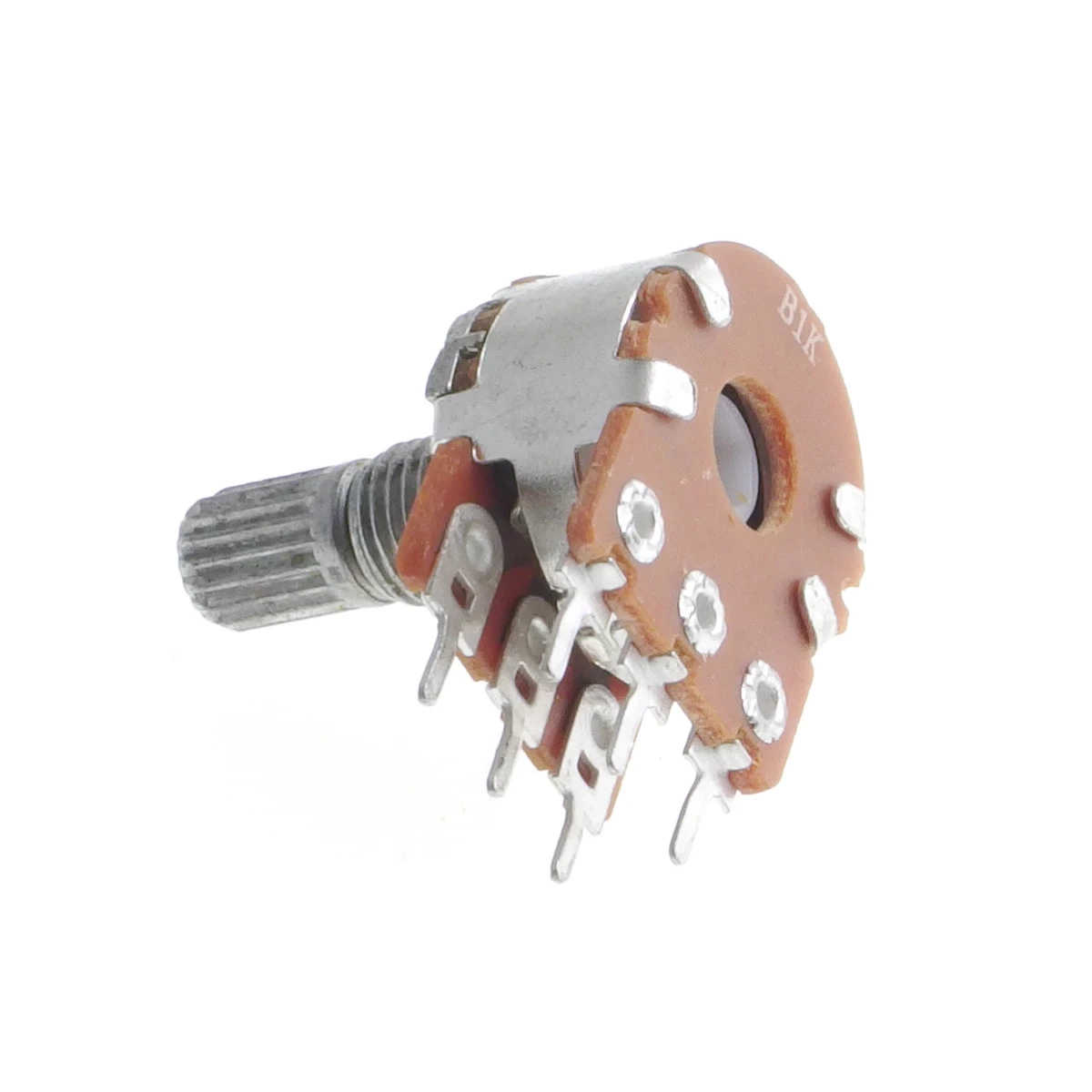

Potencjometr podwójny 2 x 10 kΩ do montażu w płytce drukowanej

Dwie niezależne ścieżki rezystancyjne osadzone na wspólnej osi. Obrót pokrętła przesuwa oba suwaki jednocześnie, dzięki czemu jednym ruchem reguluje się dwa tory sygnałowe naraz.

Charakterystyka jest liniowa, kąt obrotu wynosi 300°, a wyprowadzenia do druku rozstawiono w rastrze 5 mm. Oś metalowa o średnicy 6 mm i długości 15 mm ma moletowaną końcówkę pod gałkę zaciskaną na wcisk. W dokumentacji wewnętrznej element występuje pod oznaczeniem CT16.

Specyfikacja techniczna

• rezystancja: 2 x 10 kΩ
• liczba ścieżek: 2, sprzężone
• charakterystyka: liniowa
• moc: 0,125 W
• tolerancja: ±20%
• kąt obrotu: 300°
• oś: metalowa, moletowana, średnica 6 mm, długość 15 mm
• wyprowadzenia: do druku, raster 5 mm
• obudowa: metalowa
• temperatura pracy: -10°C do +70°C

Sprzężenie ścieżek i różnica między nimi

W potencjometrze podwójnym obie ścieżki są wykonane w jednym procesie, ale nigdy nie są identyczne. Rozbieżność między kanałami rośnie zwłaszcza przy skrajnych położeniach suwaka, gdzie odchyłka procentowa odnosi się do małej wartości bezwzględnej.

W torze stereofonicznym objawia się to przesunięciem obrazu przy cichym słuchaniu. Dlatego w układach, w których symetria jest krytyczna, stosuje się regulację elektroniczną albo potencjometr z ustalonymi punktami, a nie zwykłą wersję podwójną.

Tolerancja ±20% oznacza, że każda ze ścieżek może w pomiarze dać od 8 kΩ do 12 kΩ. Moc 0,125 W przypada na ścieżkę i wystarcza do pracy w torze sygnałowym. Do regulacji obwodów mocy służą wersje jednościeżkowe o mocy od 0,5 W wzwyż.
