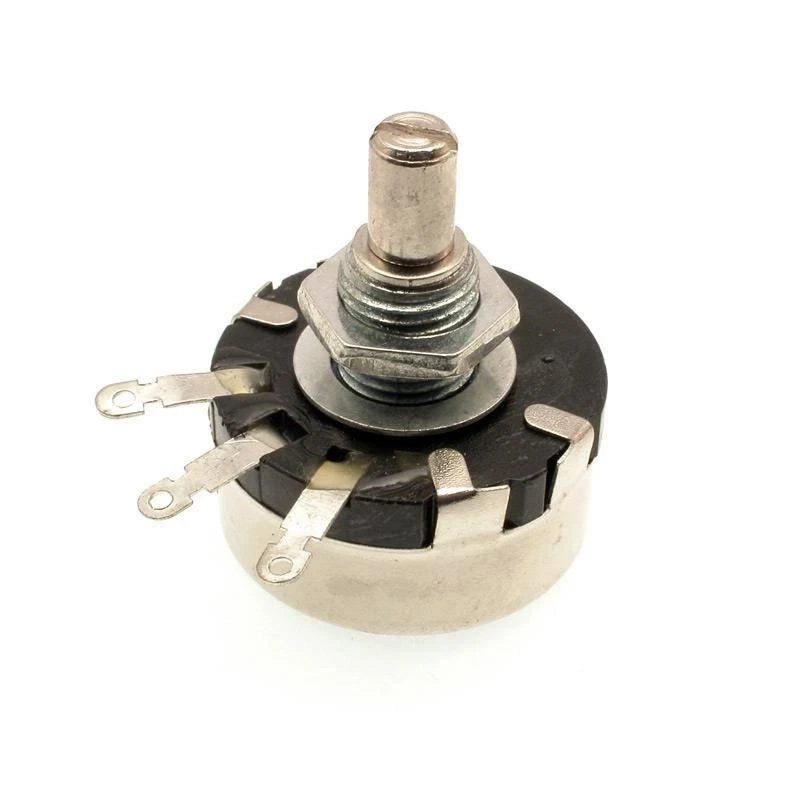

Potencjometr liniowy 470 Ω o mocy 1 W w obudowie metalowej

Ścieżka o rezystancji 470 Ω i charakterystyce liniowej, co oznacza równomierną zmianę rezystancji na całym zakresie obrotu wynoszącym 270°.

Obudowa jest metalowa, moc znamionowa wynosi 1 W, a wyprowadzenia lutownicze przewidziano pod przewód, nie pod montaż w płytce drukowanej. Zakres temperatury pracy sięga od -10°C do +70°C.

Specyfikacja techniczna

• rezystancja: 470 Ω
• charakterystyka: liniowa
• moc: 1 W
• tolerancja: ±20%
• kąt obrotu: 270°
• oś: średnica 6 mm, długość 15 mm
• obudowa: metalowa
• wyprowadzenia: lutownicze, pod przewód
• temperatura pracy: -10°C do +70°C

Tolerancja ±20% i oś 6 mm przy doborze elementu

Tolerancja ±20% odnosi się do rezystancji całej ścieżki, więc egzemplarz opisany jako 470 Ω może w pomiarze dać od 376 Ω do 564 Ω. Jest to wartość typowa dla potencjometrów regulacyjnych i wystarczająca tam, gdzie nastawę ustawia się na oko albo na słuch. W układach, w których rezystancja musi mieścić się w wąskim przedziale, warto zmierzyć egzemplarz przed montażem.

Oś ma 6 mm średnicy i 15 mm długości, czyli wymiar współpracujący z najpowszechniej dostępnymi gałkami zaciskanymi na wcisk i na wkręt.

Kąt obrotu 270° jest wspólny dla wszystkich rezystancji w klasie 1 W tej serii i wynika z konstrukcji obudowy.
