Przewód pomiarowy 0,40 mm² w izolacji czerwonej, żyła ze 104 drutów

Żyła skręcona ze 104 drutów o średnicy 0,07 mm daje giętkość, jakiej nie osiągnie przewód o tym samym przekroju zbudowany z grubszych drutów. Przewód znosi codzienne zwijanie i rozwijanie na stanowisku pomiarowym bez łamania się żyły przy wyjściu z wtyku.

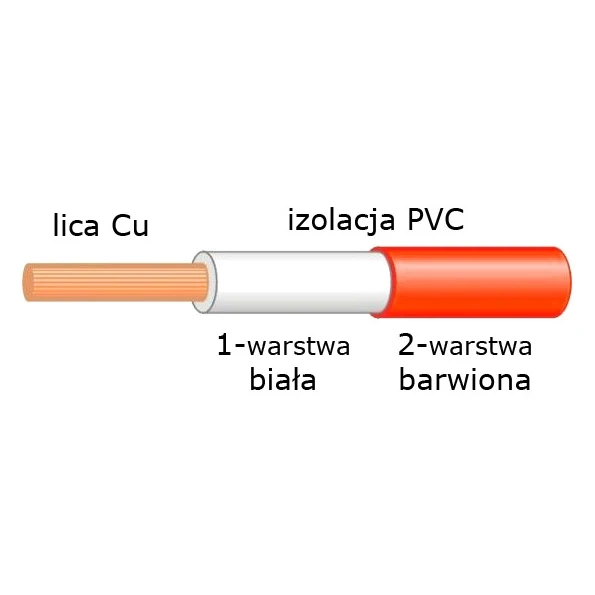

Izolacja jest dwuwarstwowa: pod kolorową powłoką znajduje się biała warstwa wewnętrzna. Przetarcie zewnętrznej izolacji ujawnia się jako biały prześwit, więc uszkodzenie widać zanim odsłoni się żyła. Przy napięciu probierczym 10 600 V AC i pracy z napięciami niebezpiecznymi to zabezpieczenie ma znaczenie praktyczne.

Obciążalność prądowa 6 A, rezystancja żyły 46,6 Ω/km, zakres temperatur pracy -20°C do +80°C. Przewód sprzedawany na metry.

Specyfikacja techniczna

• typ: przewód pomiarowy, jednożyłowy
• przekrój żyły: 0,40 mm²
• budowa żyły: 104 drutów o średnicy 0,07 mm
• materiał żyły: miedź
• izolacja: PVC, dwuwarstwowa z białą warstwą sygnalizacyjną
• kolor izolacji: czerwony
• średnica zewnętrzna: ok. 2,0 mm
• obciążalność prądowa: 6 A
• rezystancja żyły: 46,6 Ω/km
• napięcie probiercze: 10 600 V AC
• temperatura pracy: -20°C do +80°C
• sprzedaż: na metry

Liczba drutów w żyle a liczba żył w przewodzie

Zapis „104 druty" opisuje budowę jednej żyły, a nie liczbę osobnych torów prądowych. Żyła o przekroju 0,40 mm² powstaje ze skręcenia 104 drutów o średnicy 0,07 mm, których przekroje sumują się do deklarowanej wartości. Gdyby chodziło o 104 żyły, przewód miałby przekrój ponad czterdziestu milimetrów kwadratowych i średnicę kilku centymetrów. Im więcej cieńszych drutów składa się na ten sam przekrój, tym mniejszy promień gięcia znosi przewód i tym dłużej wytrzymuje zwijanie — dlatego w przewodach pomiarowych, które codziennie się rozwija i skręca, stosuje się żyły o bardzo dużej liczbie drutów.
