Akustyczny przesuwnik fazy - efekt pseudostereo - PCB do projektu AVT 978
- Umożliwia budowę analogowego efektu pseudostereo do monofonicznych nagrań, z niezależną regulacją przesunięcia fazy kanału lewego i prawego oraz obsługą dwoma przyciskami. Wersja A zawiera płytkę PCB.

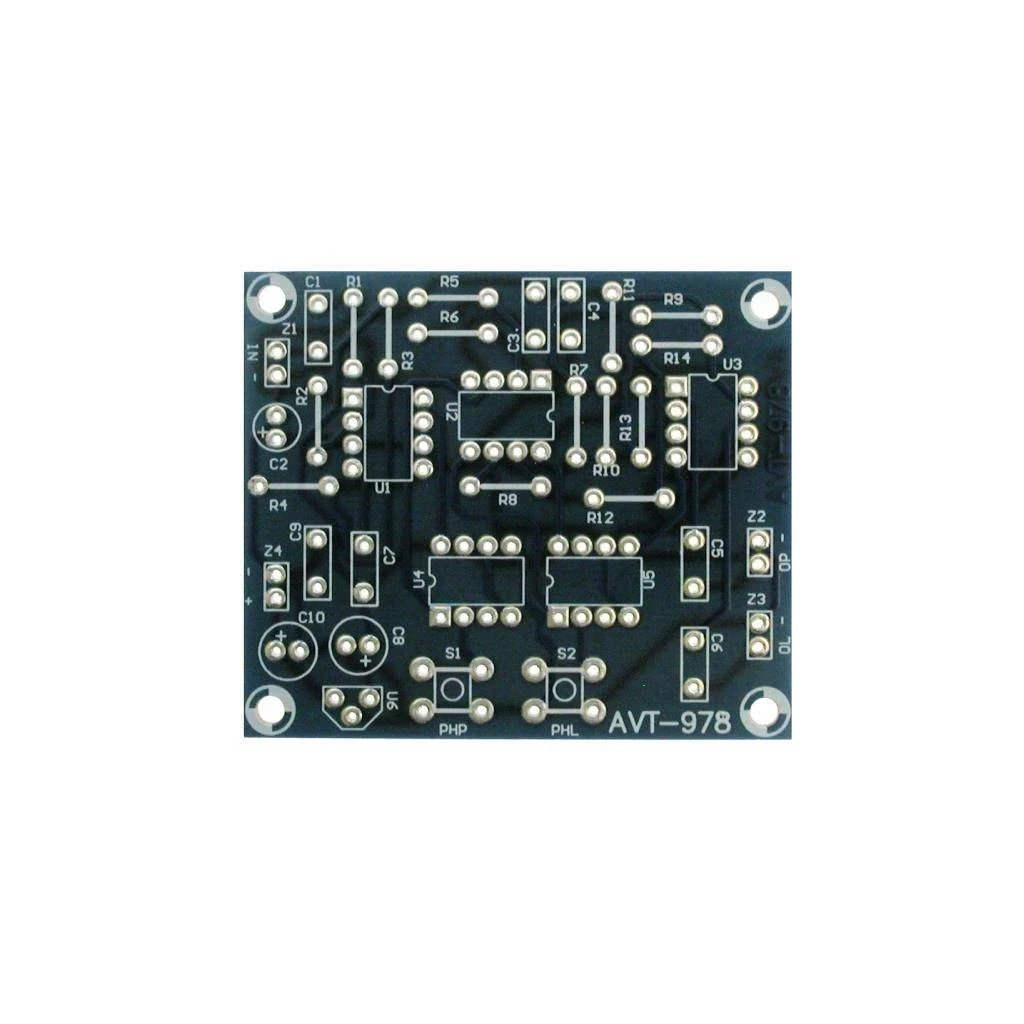

Akustyczny przesuwnik fazy - płytka drukowana do AVT978
Płytka PCB do wykonania analogowego efektu pseudostereo dla sygnałów audio mono.
Pseudostereo dla starych nagrań monofonicznych
AVT978 to projekt akustycznego przesuwnika fazy, który pozwala uzyskać wrażenie przestrzenności z sygnału monofonicznego. Układ jest przeznaczony szczególnie dla miłośników starszych nagrań mono, które można odsłuchać z poszerzoną sceną i efektem pseudostereo.
Zasada działania polega na sumowaniu oryginalnego sygnału wejściowego z sygnałem przesuniętym w fazie. Przesunięcie można regulować niezależnie dla kanału lewego i prawego, a sterowanie odbywa się za pomocą dwóch przycisków. Wersja A obejmuje samą płytkę PCB; wzmacniacze operacyjne, cyfrowe potencjometry, stabilizator, rezystory, kondensatory, przyciski i złącza trzeba skompletować osobno.
Karta techniczna
AVT978
Analogowy przesuwnik fazy audio do tworzenia efektu pseudostereo z nagrań i sygnałów monofonicznych.
| Wersja | A - płytka PCB |
| Typ układu | akustyczny przesuwnik fazy / efekt pseudostereo |
| Zastosowanie | poszerzanie przestrzenności starych nagrań mono, eksperymenty audio, przystawka do toru liniowego |
| Sygnał wejściowy | monofoniczny sygnał audio |
| Sygnał wyjściowy | dwa kanały audio z efektem pseudostereo |
| Zasada działania | sumowanie sygnału bezpośredniego z sygnałem przesuniętym w fazie |
| Regulacja efektu | cyfrowa regulacja przesunięcia fazy |
| Regulacja kanałów | niezależna regulacja przesunięcia fazowego kanału lewego i prawego |
| Obsługa | dwa przyciski sterujące |
| Pamięć nastaw | nastawy regulacji mogą być pamiętane po wyłączeniu zasilania |
| Alternatywna regulacja | możliwość zastosowania tradycyjnych potencjometrów węglowych zamiast regulacji cyfrowej |
| Tor audio | analogowy tor z aktywnymi przesuwnikami fazy i buforowaniem sygnału |
| Zasilanie | 12…15 V DC |
| Stabilizacja zasilania | wbudowany stabilizator napięcia dla części sterującej |
| Płytka PCB | 59x50 mm według danych produktowych; dokumentacja PDF podaje 60x51 mm |
Wersja A - płytka PCB i wykaz elementów
AVT978 A - płytka PCB. Wzmacniacze operacyjne, cyfrowe potencjometry, stabilizator, rezystory, kondensatory, przyciski i złącza trzeba skompletować osobno.
| Rezystory | R1, R2, R5...R8 - 56kΩ; R3, R4, R9...R12 - 100kΩ; R13, R14 - 47kΩ |
| Kondensatory | C1, C5, C6 - 470nF; C2, C8, C10 - 47µF/16V; C3, C4 - 4,7nF; C7, C9 - 100nF |
| Układy aktywne | U1, U2, U3 - TLC272; U4, U5 - DS1669; U6 - 78L05 |
| Sterowanie i złącza | S1, S2 - przyciski microswitch; Z1...Z4 - goldpin 1x2 |
Notes
Układ jest przeznaczony przede wszystkim do obróbki sygnałów monofonicznych. Przy nagraniach już stereofonicznych efekt może być mniej przewidywalny, ponieważ materiał źródłowy zawiera własne różnice między kanałami.
Efekt pseudostereo powstaje przez różne przesunięcie fazowe kanału lewego i prawego. Najbardziej użyteczny rezultat uzyskuje się zwykle przy umiarkowanych nastawach, tak aby dźwięk zyskał przestrzeń bez nienaturalnego rozmycia środka sceny.
Regulacja cyfrowa jest wygodna, ponieważ nastawy mogą zostać zapamiętane po wyłączeniu zasilania. Dokumentacja dopuszcza także wykonanie wariantu z klasycznymi potencjometrami, jeżeli użytkownik chce ręcznej, analogowej regulacji.
Przystawkę najlepiej włączać w torze liniowym, przed wzmacniaczem mocy. Nie należy podłączać jej bezpośrednio do wyjść głośnikowych ani do sygnałów o zbyt dużej amplitudzie.
W danych produktowych podano wymiar płytki 59x50 mm, natomiast dokumentacja PDF podaje 60x51 mm. Przed przygotowaniem obudowy warto sprawdzić rzeczywisty wymiar płytki z aktualnej dostawy.
Najczęściej zadawane pytania
Układ bierze sygnał monofoniczny i tworzy dwa kanały, w których sygnał bezpośredni jest sumowany z sygnałem przesuniętym w fazie. Różnice fazowe między kanałami dają wrażenie większej przestrzeni podczas odsłuchu.
Nie w sensie informacji nagraniowej. Układ nie odtwarza brakujących danych przestrzennych, tylko tworzy efekt pseudostereo przez obróbkę fazową. Daje to wrażenie szerszej sceny, ale nie jest równoważne z nagraniem wykonanym dwoma mikrofonami.
Niezależna regulacja pozwala dobrać różnicę fazową między kanałami do konkretnego nagrania i toru odsłuchowego. Dzięki temu można uzyskać subtelne poszerzenie albo mocniejszy, bardziej eksperymentalny efekt.
Według opisu produktu układ z regulacją cyfrową może pamiętać nastawy po wyłączeniu zasilania. To wygodne przy stałym włączeniu przystawki w tor audio, bo nie trzeba odtwarzać ustawień przy każdym uruchomieniu.
Najbezpieczniej używać go jako przystawki liniowej, między źródłem sygnału a wejściem wzmacniacza albo rejestratora. Nie jest to układ do pracy na wyjściu głośnikowym ani z sygnałami mocy.
