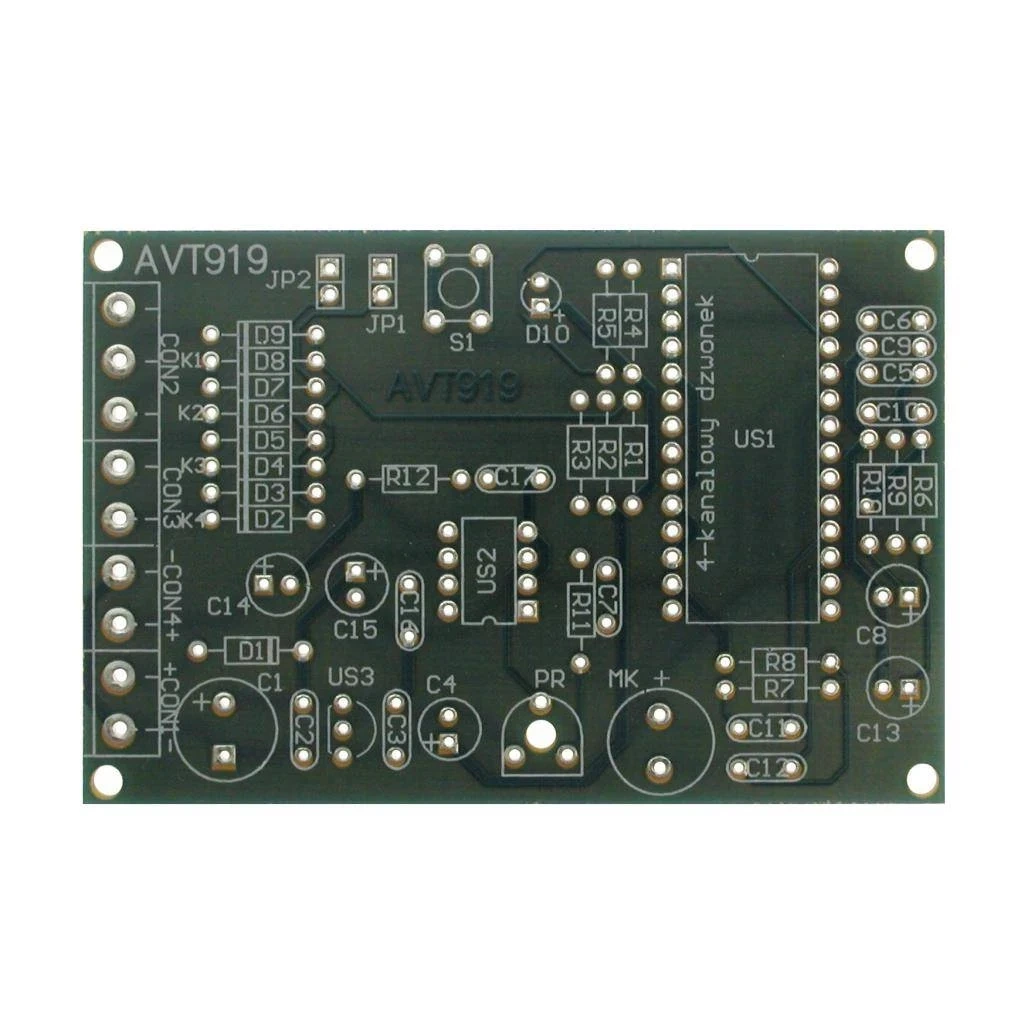

Dzwonek 4-kanałowy z nagrywanymi komunikatami – płytka PCB AVT919
Płytka drukowana do budowy domowego dzwonka z czterema kanałami i nagrywanymi komunikatami dźwiękowymi.
Dzwonek, który wskazuje osobę wywoływaną
AVT919 A to płytka PCB do wykonania czterokanałowego dzwonka domowego. Projekt pozwala podłączyć cztery niezależne przyciski, z których każdy może odpowiadać innemu domownikowi, pomieszczeniu albo funkcji wywołania.
Sercem układu jest ISD1420 z nieulotną pamięcią dźwięku. Można nagrać własne komunikaty głosowe lub krótkie sygnały muzyczne, a układ odtworzy właściwy komunikat po naciśnięciu przypisanego przycisku. Wbudowany system adresowania dzieli pamięć na cztery kanały, a wzmacniacz LM386 pozwala podłączyć głośnik 8 Ω.
Karta techniczna
AVT919
AVT919 to projekt czterokanałowego dzwonka z możliwością nagrywania i odtwarzania krótkich komunikatów dźwiękowych. Układ pozwala łatwo rozróżnić, który przycisk dzwonka został użyty.
| Kod projektu | AVT919 |
|---|---|
| Wersja | A – płytka drukowana PCB |
| Typ układu | dzwonek 4-kanałowy z pamięcią dźwięku |
| Liczba kanałów | 4 niezależne kanały dźwiękowe |
| Liczba przycisków wywołania | do 4 przycisków |
| Układ pamięci dźwięku | ISD1420 |
| Pamięć komunikatów | około 20 s łącznie, standardowo 4×5 s |
| Rodzaj pamięci | nieulotna pamięć analogowa |
| Nagrywanie komunikatów | mikrofon pojemnościowy i przycisk S1 |
| Wybór kanału przy nagrywaniu | zworki JP1 i JP2 |
| Wzmacniacz audio | LM386 |
| Regulacja głośności | potencjometr montażowy PR 10 kΩ |
| Głośnik | 8 Ω, około 3 W lub większej mocy |
| Zasilanie | 9…12 V DC, min. 200 mA |
| Stabilizator logiki | LM78L05 |
| Sygnalizacja | dioda LED D10 podczas nagrywania i odtwarzania |
| Zabezpieczenie zasilania | dioda D1 przed odwrotną polaryzacją |
| Wymiary płytki PCB | 83×55 mm |
Wersja
AVT919 A – płytka PCB. Elementy elektroniczne z poniższego wykazu trzeba skompletować osobno.
Wykaz elementów
- R1: 100 kΩ
- R2, R3: 4,7 kΩ
- R4: 100 kΩ
- R5, R6: 1 kΩ
- R7, R8: 10 kΩ
- R9: 5,1 kΩ
- R10: 470 kΩ
- R11: 4,7 kΩ
- R12: 30 Ω
- PR: potencjometr montażowy 10 kΩ
- C1: 470 µF / 16 V
- C2, C3: 100 nF
- C4: 100 µF / 16 V
- C5, C6, C7: 100 nF
- C8: 4,7 µF / 10 V, tantalowy
- C9-C12: 100 nF
- C13: 220 µF / 16 V
- C14: 220 µF / 16 V
- C15: 100 µF / 16 V
- C16, C17: 100 nF
- D1: 1N4007
- D2-D9: BAT43
- D10: dioda LED 3 mm, czerwona
- US1: ISD1420
- US2: LM386
- US3: LM78L05
- CON1: ARK2 – 5 mm
- CON2: ARK3 – 5 mm
- CON3: ARK2 – 5 mm
- CON4: ARK2 – 5 mm
- JP1, JP2: goldpin 1×2 + zworka
- S1: mikrowłącznik
- MK: mikrofon pojemnościowy
- Podstawka DIP8, DIP28
Notes
Komunikaty nagrywa się po ustawieniu numeru kanału zworkami JP1 i JP2. Następnie trzeba nacisnąć S1, wypowiedzieć komunikat do mikrofonu lub odtworzyć go z zewnętrznego źródła dźwięku i zwolnić przycisk po zakończeniu nagrania.
Standardowo każdy kanał ma około 5 s pamięci. Przy mniejszej liczbie używanych kanałów można wykorzystać większy obszar pamięci na dłuższy komunikat, pilnując, aby nie nadpisać obszaru przypisanego do następnego kanału.
Przyciski dzwonienia należy podłączyć do złączy CON2 i CON3. Po zakończeniu nagrywania komunikatów zworki JP1 i JP2 trzeba rozewrzeć, aby przejść do zwykłego trybu pracy dzwonka.
Uwaga: do płytki dzwonka nie wolno podłączać przycisków z domowej instalacji dzwonkowej, jeśli występuje w niej jakiekolwiek napięcie. Należy zastosować oddzielne okablowanie z przyciskami podłączonymi wyłącznie do płytki AVT919.
Najczęściej zadawane pytania
AVT919 A zawiera płytkę PCB. Elementy elektroniczne z wykazu trzeba skompletować osobno.
Projekt pozwala zbudować czterokanałowy dzwonek domowy, w którym każdy przycisk może odtwarzać osobny komunikat dźwiękowy.
Standardowo można nagrać cztery komunikaty po około 5 sekund. Całkowita pamięć dźwięku wynosi około 20 sekund.
Nie. Układ ISD1420 ma nieulotną pamięć analogową, więc zapisany komunikat pozostaje w pamięci po odłączeniu zasilania.
Tylko wtedy, gdy nie występuje na nich żadne napięcie. Bezpieczniej zastosować oddzielne okablowanie i przyciski podłączone wyłącznie do płytki AVT919.
