Opóźniacz załączenia głośników 230V do wzmacniacza audio - PCB do projektu AVT 5717
- Opóźniacz załączenia głośników chroni przed stukami przy starcie wzmacniacza i odłącza kolumny po zaniku 230 V. AVT5717 A zawiera płytkę PCB, a elementy należy skompletować osobno.

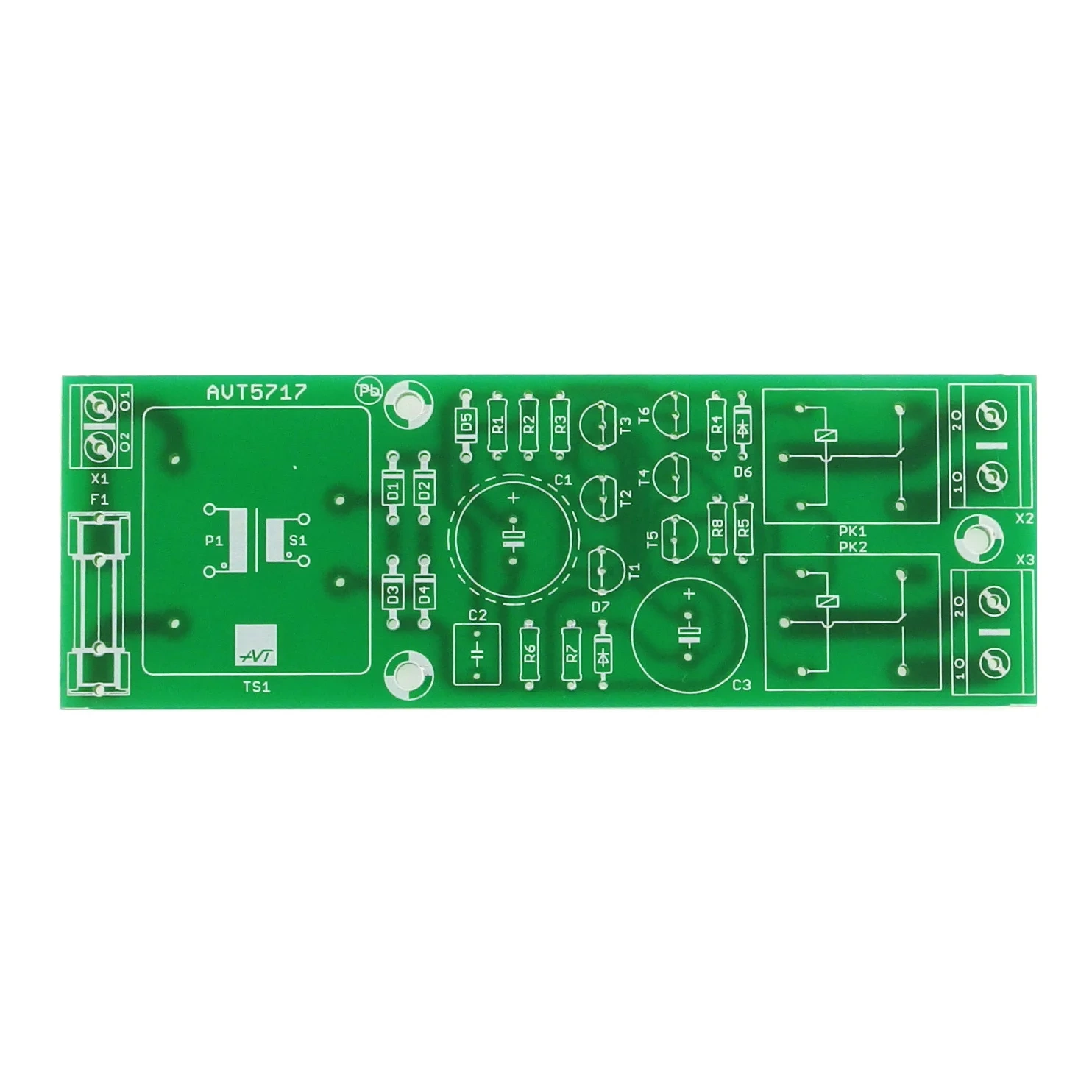

Układ opóźnionego dołączania kolumn do wzmacniacza - płytka PCB do AVT5717
Płytka PCB do wykonania opóźniacza dołączenia głośników zasilanego z 230 VAC, z dwoma przekaźnikami i szybkim odłączaniem kolumn po wyłączeniu wzmacniacza.
Ochrona głośników przed stukiem przy włączaniu wzmacniacza
AVT5717 to opóźniacz dołączenia głośników przeznaczony do wzmacniaczy mocy audio. Po włączeniu zasilania układ odczekuje krótki czas, a dopiero potem załącza przekaźniki i podłącza kolumny do wyjścia wzmacniacza.
Po wyłączeniu napięcia sieciowego układ szybko odłącza głośniki, ograniczając nieprzyjemne stuki i trzaski słyszalne w kolumnach. Wersja A obejmuje samą płytkę PCB; elementy elektroniczne z poniższego wykazu należy skompletować osobno.
Karta techniczna
AVT5717
Opóźniacz dołączenia głośników z zasilaniem 230 VAC, transformatorem 24 V i dwoma przekaźnikami 24 V.
| Kod projektu | AVT5717 |
|---|---|
| Wersja | A – płytka drukowana PCB |
| Typ układu | opóźniacz dołączenia głośników |
| Zastosowanie | wzmacniacze mocy audio zasilane z 230 VAC |
| Czas opóźnienia załączenia | około 1–3 s |
| Zasilanie układu | 230 VAC, transformator 24 V |
| Wyjścia głośnikowe | dwa tory przełączane przekaźnikami |
| Obciążalność styków | nominalnie 10 A każdy |
| Maksymalna moc wzmacniacza | do 2×500 W |
| Bezpiecznik | 100 mA |
| Wymiary płytki PCB | 120×40 mm |
Wersja
AVT5717 A – płytka PCB. Elementy elektroniczne z poniższego wykazu należy skompletować osobno.
Wykaz elementów
- R1–R4, R7: 22 kΩ
- R5: 330 Ω
- R6: 1 kΩ
- R8: 36 Ω
- C1: 470 µF / 63 V
- C2: 1 µF / 100 V
- C3: 220 µF / 63 V
- D1–D5: 1N4007
- D6, D7: 1N4148
- T1, T5: BC547
- T2–T4, T6: 2N5551
- F1: bezpiecznik 100 mA
- PK1, PK2: przekaźnik 24 V
- X1: ARK2/5.0
- X2, X3: ARK2/7.5
- TS1: transformator 24 V
Notes
Układ należy zasilić napięciem sieciowym 230 VAC przez złącze X1. Wyjścia kolumnowe lub głośnikowe wzmacniacza należy podłączyć przez złącza X2 i X3.
Po włączeniu zasilania przekaźniki dołączają głośniki po kilku sekundach. Po wyłączeniu napięcia sieciowego kondensator C2 szybko się rozładowuje, co powoduje szybkie odłączenie kolumn.
Prąd cewek przekaźników po zadziałaniu jest zmniejszany przez układ oszczędzania prądu, który wykorzystuje mniejszy prąd podtrzymania przekaźników.
Podczas montażu trzeba szczególnie sprawdzić polaryzację diod, kondensatorów elektrolitycznych, tranzystorów oraz poprawność połączeń po stronie 230 VAC.
Uwaga: w układzie występuje napięcie sieciowe 230 VAC groźne dla życia. Nieprawidłowy montaż lub dotknięcie elementów pod napięciem mogą doprowadzić do śmiertelnego porażenia. Montaż i uruchomienie wymagają kwalifikacji, bezpiecznej obudowy, bezpiecznika, właściwej izolacji oraz przewodów dobranych do napięcia sieciowego.
Najczęściej zadawane pytania
AVT5717 A zawiera wyłącznie płytkę PCB. Elementy elektroniczne z wykazu należy skompletować osobno.
Do opóźnionego dołączania głośników w końcówkach mocy audio oraz do szybkiego odłączania kolumn po zaniku zasilania wzmacniacza.
Nie. Układ działa sprzętowo na tranzystorach, kondensatorach, diodach i przekaźnikach.
Czas opóźnienia załączenia głośników wynosi około 1–3 sekundy.
Tak. Układ jest zasilany z 230 VAC, dlatego wymaga kwalifikacji, obudowy i zachowania zasad bezpieczeństwa.
