- Bufor lampowy AVT2690 to prosty wtórnik katodowy do toru audio Hi-Fi, z lampą ECC88/PCC88 i zasilaniem z transformatora 12 V. Może pracować między odtwarzaczem CD a wzmacniaczem; wersja A zawiera samą płytkę PCB, elementy osobno.
Bufor lampowy Hi-Fi ECC88 – płytka PCB AVT2690

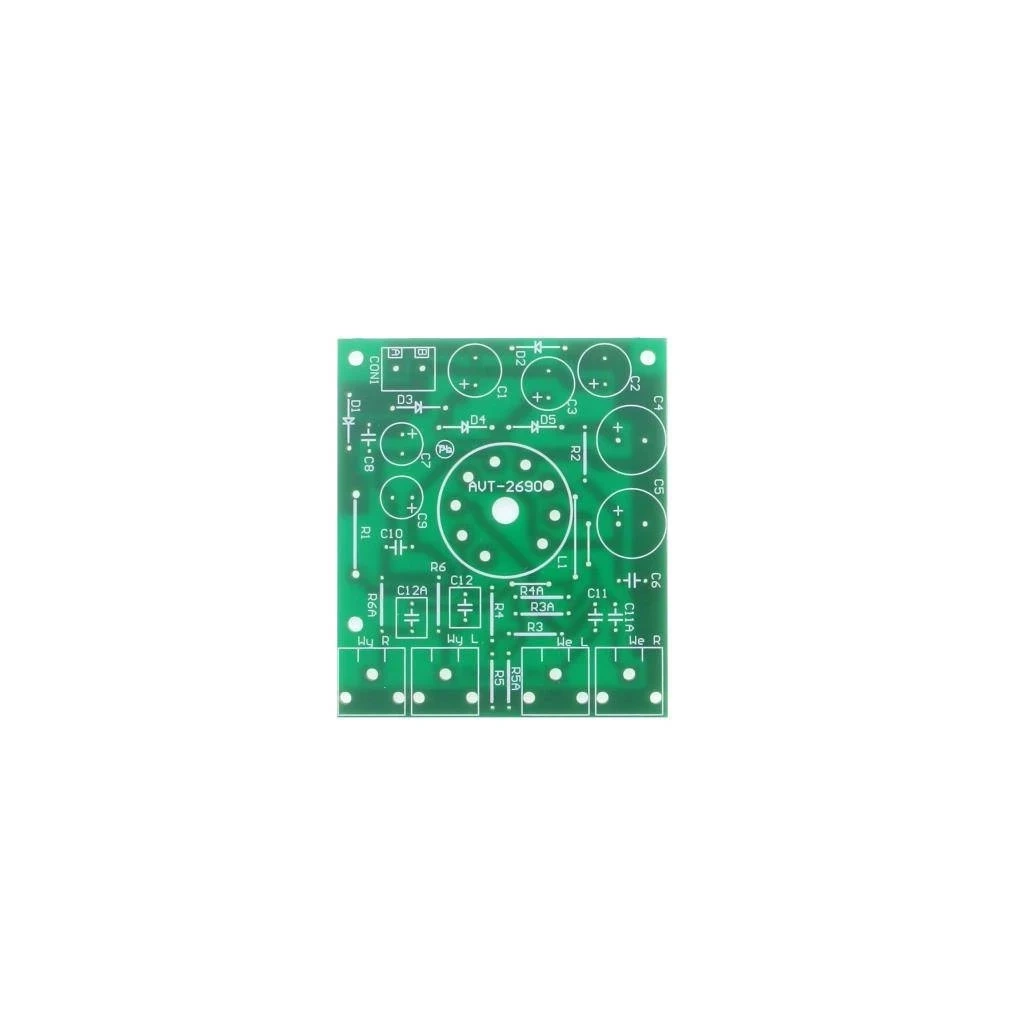

Płytka drukowana do budowy lampowego bufora audio, czyli prostego wtórnika katodowego do toru Hi-Fi.
Lampowy charakter w klasycznym torze audio
AVT2690 A to płytka PCB do wykonania lampowego bufora sygnału audio. Układ można włączyć między odtwarzacz CD, DAC lub inne źródło liniowe a wzmacniacz, aby uzyskać charakterystyczny, cieplejszy odbiór brzmienia kojarzony z techniką lampową.
Projekt wykorzystuje jedną podwójną triodę małej mocy, np. ECC88, PCC88 lub odpowiednik. Pracuje jako wtórnik katodowy, czyli nie wzmacnia napięcia sygnału, ale zapewnia wysoką impedancję wejściową i niską impedancję wyjściową. Dzięki temu może pełnić funkcję bufora, separatora stopni albo prostego lampowego przedwzmacniacza z dodatkowym potencjometrem głośności na wejściu.
Karta techniczna
AVT2690
AVT2690 to projekt prostego lampowego bufora audio. Układ pracuje jako wtórnik katodowy, ma wysoką impedancję wejściową i niską impedancję wyjściową, dlatego dobrze sprawdza się jako separator stopni w torze audio.
| Kod projektu | AVT2690 |
|---|---|
| Wersja | A – płytka drukowana PCB |
| Typ układu | lampowy bufor audio / wtórnik katodowy |
| Zastosowanie | tor Hi-Fi, separator stopni, bufor między źródłem liniowym a wzmacniaczem |
| Funkcja audio | zmiana charakteru brzmienia i uzyskanie lampowego charakteru toru sygnałowego |
| Układ pracy lampy | wtórnik katodowy, klasa A |
| Lampa | ECC88, PCC88 lub odpowiednik, np. E88CC, 6DJ8, 6N23P |
| Podstawka lampy | noval, 9 nóżek |
| Wzmocnienie napięciowe | brak wzmocnienia napięciowego, sygnał może być lekko osłabiony |
| Impedancja wejściowa | wysoka, typowa dla wtórnika katodowego |
| Impedancja wyjściowa | niska, dobra do separacji stopni audio |
| Pasmo przenoszenia | praktycznie płaskie od około 10 Hz do 200 kHz |
| Polaryzacja siatki | około -1…-1,2 V, zależna od punktu pracy lampy |
| Regulacja charakteru pracy | dobór R4/R4A i R5/R5A wpływający na punkt pracy lampy |
| Zasilanie wejściowe | napięcie zmienne 11…13 V z transformatora około 10 VA / 12 V |
| Żarzenie lampy | około 6,3 V dla ECC88 lub około 7,2…7,6 V dla PCC88 |
| Napięcie anodowe | powielacz napięcia, około 50…60 V bez obciążenia i około 45…48 V podczas pracy |
| Wejście / wyjście audio | gniazda RCA lub ekranowane przewody |
| Możliwa rozbudowa | potencjometr 50…100 kΩ/B na wejściu jako prosta regulacja głośności |
| Wymiary płytki PCB | 72×63 mm |
Wersja
AVT2690 A – płytka PCB. Elementy elektroniczne z poniższego wykazu trzeba skompletować osobno.
Wykaz elementów
- R1: 20…50 Ω / 5 W, dobierany
- R2: 200…300 Ω
- R3, R3A: 150…470 kΩ
- R4, R4A: 700…800 Ω
- R5, R5A: 5…7 kΩ
- R6, R6A: 470 kΩ…1 MΩ
- C1-C3: 1000 µF / 35 V
- C4, C5: 1000 µF / 63 V
- C6: 100 nF / 63 V
- C7, C9: 1000 µF / 16 V
- C8, C10: 100 nF, ceramiczne
- C11, C11A: 100 nF / 63 V
- C12, C12A: 470 nF / 63 V
- D1-D5: 1N4001
- L: lampa ECC88 lub odpowiednik
- Podstawka do lampy typu noval
- Transformator 10 VA / 12 V
Notes
Bufor można zmontować jako samodzielne urządzenie audio albo wbudować w odtwarzacz CD, jeśli w obudowie jest odpowiednio dużo miejsca. Wejście i wyjście mogą być wykonane na gniazdach RCA lub na ekranowanych przewodach.
Rezystor R1 w torze żarzenia trzeba dobrać praktycznie, aby uzyskać odpowiednie napięcie lub prąd żarzenia użytej lampy. Dla ECC88 napięcie żarzenia wynosi około 6,3 V, a dla PCC88 ważniejszy jest prąd żarzenia około 300 mA.
Lampa oraz rezystory mocy wydzielają ciepło. W obudowie trzeba zapewnić wentylację i odstęp od kondensatorów elektrolitycznych oraz innych elementów wrażliwych na temperaturę.
Uwaga: w układzie występują podwyższone napięcia stałe z powielacza oraz elementy silnie nagrzewające się podczas pracy. Przed dotknięciem płytki odłącz zasilanie i poczekaj na rozładowanie kondensatorów. Obudowa powinna zabezpieczać użytkownika przed przypadkowym kontaktem z lampą, gorącymi elementami i punktami pod napięciem.
Najczęściej zadawane pytania
AVT2690 A zawiera płytkę PCB. Elementy elektroniczne z wykazu trzeba skompletować osobno.
Projekt pozwala zbudować lampowy bufor audio do włączenia między źródło liniowe, np. odtwarzacz CD, a wzmacniacz.
Nie. Układ pracuje jako wtórnik katodowy, więc nie zwiększa napięcia sygnału, a nawet może je nieznacznie obniżyć. Jego zadaniem jest buforowanie i zmiana charakteru toru audio.
Podstawowo można użyć ECC88 albo PCC88. Możliwe są też odpowiedniki, np. E88CC, 6DJ8 lub 6N23P, z uwzględnieniem wymagań żarzenia i podstawki.
Tak, po dodaniu potencjometru 50…100 kΩ/B na wejściu może pełnić funkcję prostego lampowego regulatora głośności, choć nadal nie wzmacnia napięcia sygnału.
