Słuchawkowy bufor prądowy audio - PCB do projektu AVT 3247
- Umożliwia budowę bufora słuchawkowego audio z TDA1308, bez wzmocnienia napięciowego, ale z większą wydajnością prądową dla słuchawek. Wersja A zawiera płytkę PCB.
Słuchawkowy bufor prądowy - płytka drukowana do wzmacniacza audio AVT3247
Płytka PCB do wykonania słuchawkowego bufora prądowego z układem TDA1308.
Większa wydajność prądowa dla wyjścia słuchawkowego
AVT3247 to słuchawkowy bufor prądowy oparty na układzie TDA1308, przeznaczonym do napędzania słuchawek. Projekt nie zwiększa napięcia sygnału audio, ale poprawia zdolność wyjścia do sterowania obciążeniem o niskiej impedancji.
Układ może pracować jako moduł montowany wewnątrz wzmacniacza, miksera lub innego urządzenia audio, a po zabudowie w osobnej obudowie także jako samodzielny bufor słuchawkowy. Wejście audio przewidziano jako przyłącze wewnętrzne, a wyjście jako gniazdo słuchawkowe 6,3 mm.
Karta techniczna
AVT3247
Słuchawkowy bufor prądowy audio z regulacją głośności, przeznaczony do sterowania słuchawkami z wyjścia sygnałowego urządzenia audio.
| Wersja | A - płytka PCB |
| Typ układu | słuchawkowy bufor prądowy audio |
| Główna funkcja | zwiększenie wydajności prądowej wyjścia audio dla słuchawek |
| Wzmocnienie napięciowe projektu | 1 V/V, 0 dB |
| Układ bufora | TDA1308, stopnie wyjściowe klasy AB |
| Wydajność prądowa układu | do 60 mA z wyjścia TDA1308 |
| Zasilanie | 9...18 V DC albo AC z prostowaniem na płytce, stabilizowane do 6 V |
| Pobór prądu układu TDA1308 | około 5 mA spoczynkowo |
| Wejście audio | złącze wewnętrznego przyłącza audio, sygnał doprowadzany przewodami ekranowanymi |
| Wyjście słuchawkowe | gniazdo jack TRS 6,3 mm |
| Regulacja użytkowa | potencjometr stereofoniczny regulacji głośności |
| Uruchomienie | po poprawnym montażu układ nie wymaga strojenia |
| Płytka PCB | 62x22 mm |
Wersja A - płytka PCB i wykaz elementów

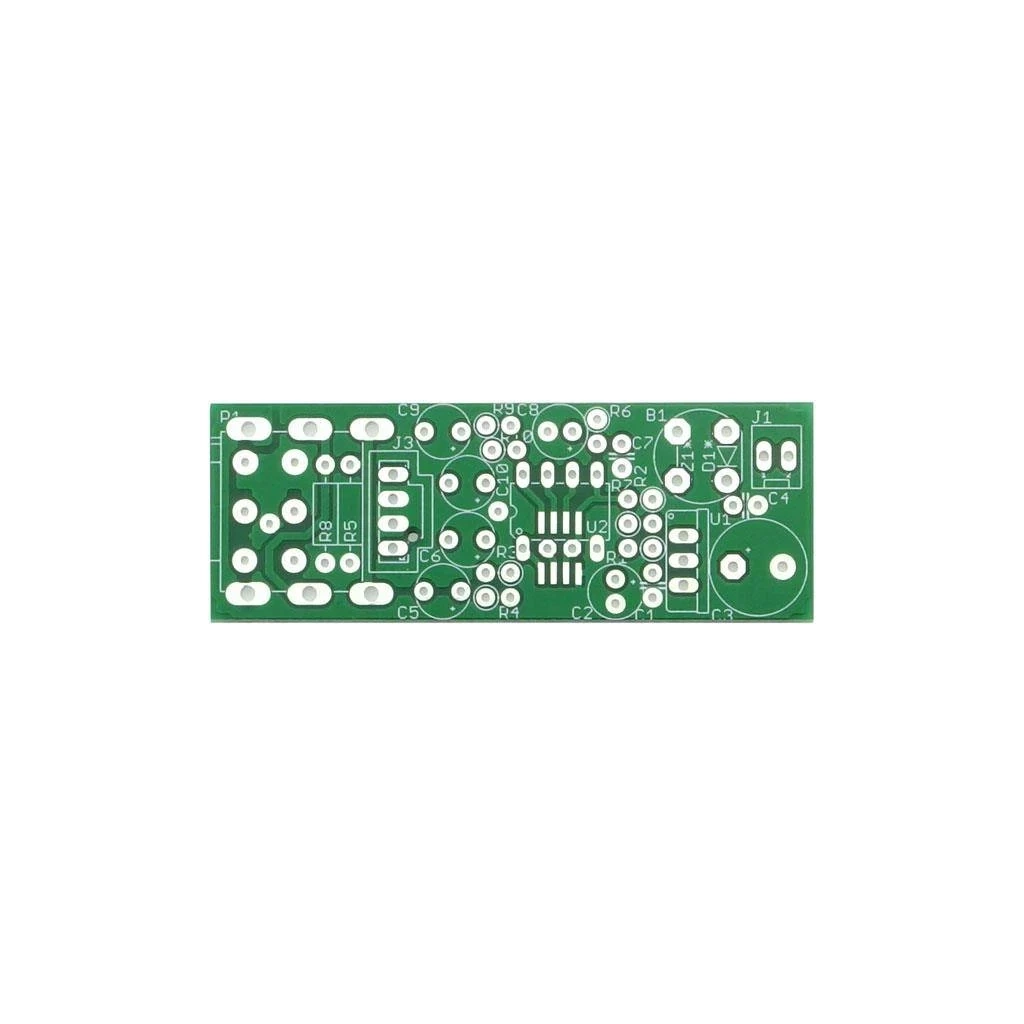

AVT3247 A - płytka PCB. Elementy elektroniczne, potencjometr, gniazdo słuchawkowe i złącza trzeba skompletować osobno.
| Rezystory | R1 - 330Ω; R2 - 1,2kΩ; R3, R4, R6, R7, R9, R10 - 4,7kΩ; R5, R8 - 10kΩ |
| Potencjometr | P1 - 10kB, stereofoniczny |
| Kondensatory | C1, C4, C7 - 100nF ceramiczny; C5, C9 - 47µF/25V; C8 - 100µF/6,3V; C2, C6, C10 - 220µF/16V; C3 - 1000µF/16V |
| Zasilanie | D1* - 1N4001 według wariantu zasilania; B1 - mostek 1A; U1 - LM317 |
| Układ audio | U2 - TDA1308 w obudowie DIP8 lub SO8 |
Notes
Układ można zasilać z napięcia stałego 9...18 V dostępnego w urządzeniu audio albo z napięcia przemiennego z prostowaniem na płytce. Wariant zasilania wpływa na obsadzenie mostka B1, diody D1* i zwory Z1*.
Przy montażu wewnątrz innego urządzenia należy świadomie prowadzić masy i ekrany przewodów sygnałowych. Gdy źródło sygnału i bufor mają wspólną masę zasilania, ekran przewodu audio powinien być połączony z masą tylko z jednej strony, aby nie tworzyć pętli masy.
Kolejność montażu rezystorów R5/R8, potencjometru P1 i gniazda J2 ma znaczenie mechaniczne: najpierw należy zamontować R5/R8, później potencjometr, a na końcu gniazdo słuchawkowe.
Zmontowany ze sprawnych elementów układ nie wymaga regulacji. Przy zasilaniu zewnętrznym DC bezpieczniejszym rozwiązaniem jest użycie zewnętrznego zasilacza zamiast wbudowanego zasilacza sieciowego.
Najczęściej zadawane pytania
W tym projekcie kluczowa jest wydajność prądowa, a nie wzmocnienie napięciowe. Źródło sygnału audio zwykle zapewnia wystarczającą amplitudę, ale może nie radzić sobie z niską impedancją słuchawek. TDA1308 odciąża źródło i dostarcza większy prąd do obciążenia.
Można je nieznacznie zwiększyć tylko wtedy, gdy źródło ma zbyt mały poziom sygnału. Trzeba jednak zachować zapas względem napięcia zasilania i pasma GBW TDA1308, aby nie doprowadzić do obcinania sygnału ani pogorszenia stabilności pracy.
Przy zasilaniu niesymetrycznym wejścia i wyjścia TDA1308 są spolaryzowane w pobliżu połowy napięcia zasilania. Kondensatory wejściowe i wyjściowe odcinają składową stałą, aby przez słuchawki nie płynął prąd stały i aby źródło sygnału nie zmieniało punktu pracy bufora.
Jeżeli bufor i źródło sygnału mają już wspólną masę przez zasilanie, ekran przewodu sygnałowego należy połączyć z masą tylko z jednej strony. Gdy układy są galwanicznie odseparowane, masę trzeba doprowadzić przez ekran przewodu sygnałowego.
Przy zasilaniu AC stosuje się mostek prostowniczy B1. Przy zasilaniu DC z innego urządzenia można zamiast mostka użyć diody D1* lub zwory oraz Z1*, aby uniknąć niepotrzebnego spadku napięcia i różnicy potencjałów mas. Minimalne napięcie przed stabilizatorem powinno nadal zapewnić poprawną pracę LM317.
