Lampowy regulator barwy dźwięku ECC82 - PCB do projektu AVT 5642
- Reguluje tony niskie, tony wysokie i głośność w lampowym torze audio, uzupełniając wzmacniacz mocy o klasyczną korekcję Baxandalla. Wersja A zawiera płytkę PCB.
Lampowy regulator barwy dźwięku – korektor Baxandalla ECC82 AVT5642
Układ dodaje do lampowego wzmacniacza mocy regulację tonów niskich, tonów wysokich i głośności.
Klasyczna regulacja barwy w torze lampowym

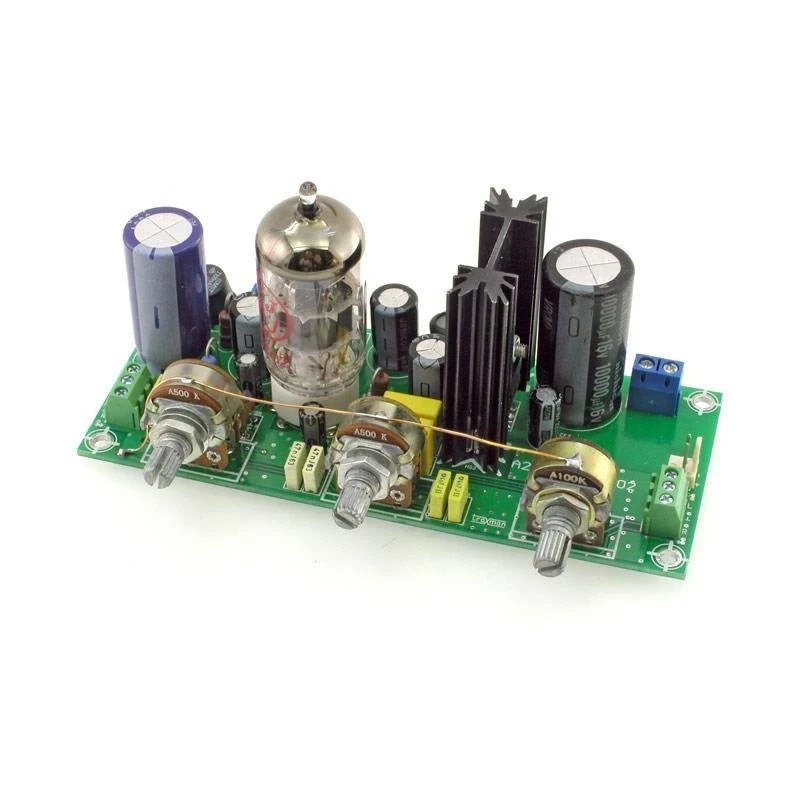

AVT5642 pozwala zbudować lampowy regulator barwy dźwięku do współpracy z końcówką mocy audio. Część korekcyjna jest wykonana jako bierny regulator w układzie Baxandalla, z osobną regulacją tonów wysokich i niskich.
Po korekcji sygnał jest wzmacniany i dopasowywany impedancyjnie przez stopień na lampie ECC82. Układ zawiera także regulację głośności, zasilacz z filtrowanym napięciem anodowym oraz stabilizowane napięcie żarzenia 6,3 V, co ułatwia budowę kompletnego przedwzmacniacza do zestawu lampowego.
Karta techniczna
AVT5642
Lampowy regulator barwy dźwięku z bierną korekcją Baxandalla, regulacją tonów niskich i wysokich, regulacją głośności, lampą ECC82 oraz zasilaczem z filtrowanym napięciem anodowym i stabilizowanym żarzeniem.
| Wersja | A – płytka PCB |
| Typ projektu | lampowy regulator barwy dźwięku |
| Zastosowanie | uzupełnienie lampowego wzmacniacza mocy o regulację barwy dźwięku |
| Liczba kanałów | stereo, kanał lewy i prawy |
| Układ regulacji barwy | bierny regulator Baxandalla |
| Regulowane pasma | tony niskie i tony wysokie |
| Regulacja tonów wysokich | potencjometr stereofoniczny RV1 z kondensatorami C2 i C3 |
| Regulacja tonów niskich | potencjometr stereofoniczny RV2 z kondensatorami C4 i C5 |
| Regulacja głośności | potencjometr stereofoniczny RV3 100 kΩ logarytmiczny |
| Lampa | ECC82 / 12AU7 |
| Rola lampy | wzmocnienie sygnału po biernej korekcji i dopasowanie impedancji |
| Wejście audio | złącze IN, sygnał przez kondensatory separujące C1L/C1R |
| Wyjście audio | złącze OUT po regulacji barwy, wzmocnieniu i regulacji głośności |
| Zabezpieczenie wyjścia | diody Zenera C5V1 zabezpieczające wejście współpracującego wzmacniacza |
| Zasilanie sieciowe | 230 V AC |
| Transformator prototypu | Indel TSL15/001 |
| Uzwojenie żarzenia | 6,3 V / 1,1 A |
| Napięcie żarzenia | stabilizowane 6,3 V |
| Filtracja żarzenia | mostek z diod Schottky’ego D6…D9, kondensator CE5 i filtr aktywny z Q2 |
| Uzwojenie anodowe | 200 V / 0,03 A |
| Napięcie anodowe po wyprostowaniu | około 240 V, tolerancja kontroli uruchomieniowej ±10% |
| Prostownik anodowy | szybkie diody D1…D4 SUF4007 |
| Filtracja anodowa | kondensatory 400 V, aktywny filtr z tranzystorem Q1 i filtr w.cz. LA1 |
| Tranzystor filtra anodowego | STP5NK50ZF na radiatorze HS1 |
| Tranzystor filtra żarzenia | BD911 na radiatorze HS2 |
| Bezpiecznik | 160 mA T w oprawce TR5 do druku |
| Sygnalizacja zasilania | złącze LED do diody sygnalizującej załączenie regulatora |
| Złącza zasilania | UA i UH, złącza ARK2/5 mm |
| Montaż | dwustronna płytka PCB, elementy SMD 1206, elementy przewlekane i podstawka Noval mini |
| Zalecana obudowa | metalowa, z poprawnym prowadzeniem masy i ekranowanych przewodów sygnałowych |
| Wymiary płytki PCB | 124×52 mm |
Wersja A – płytka PCB

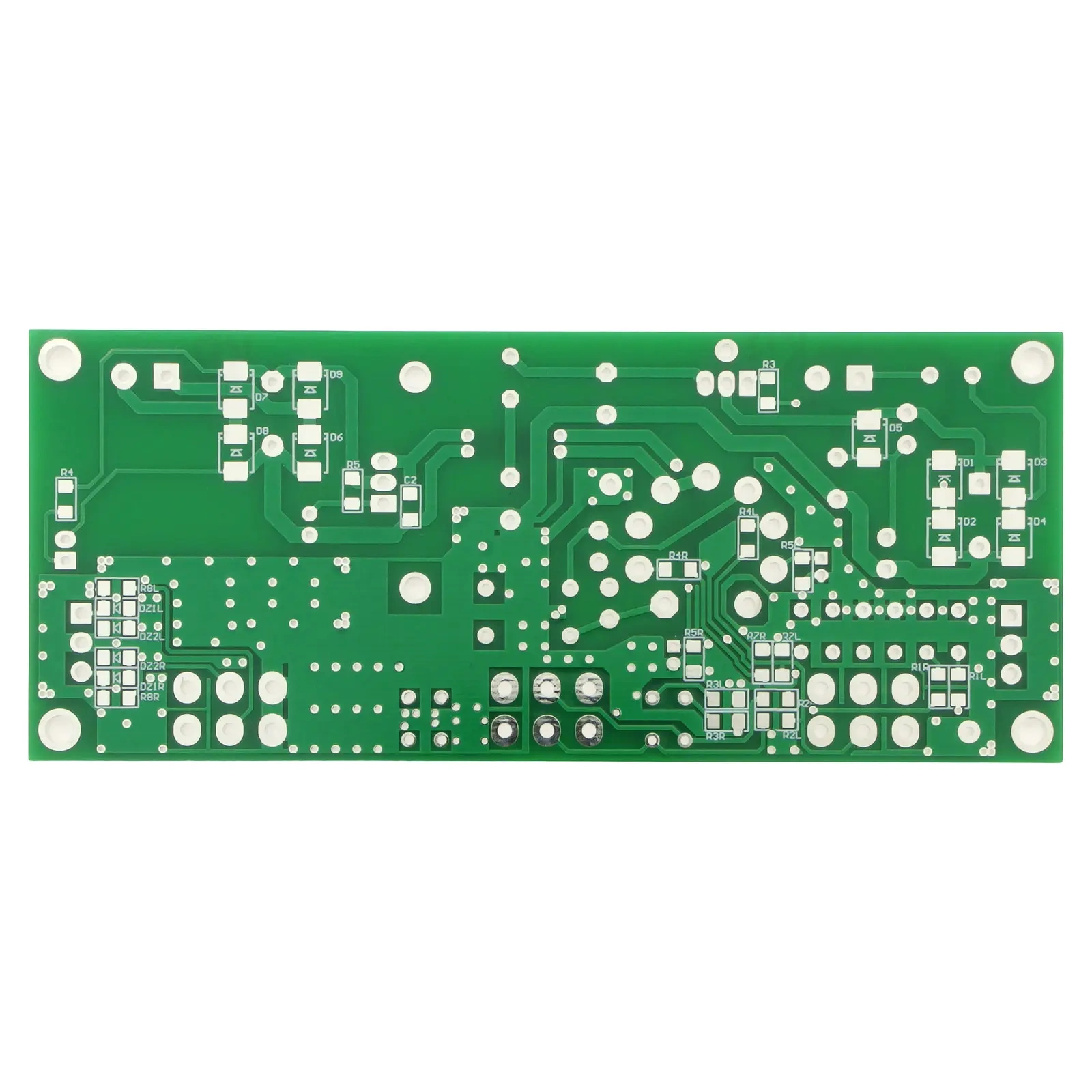

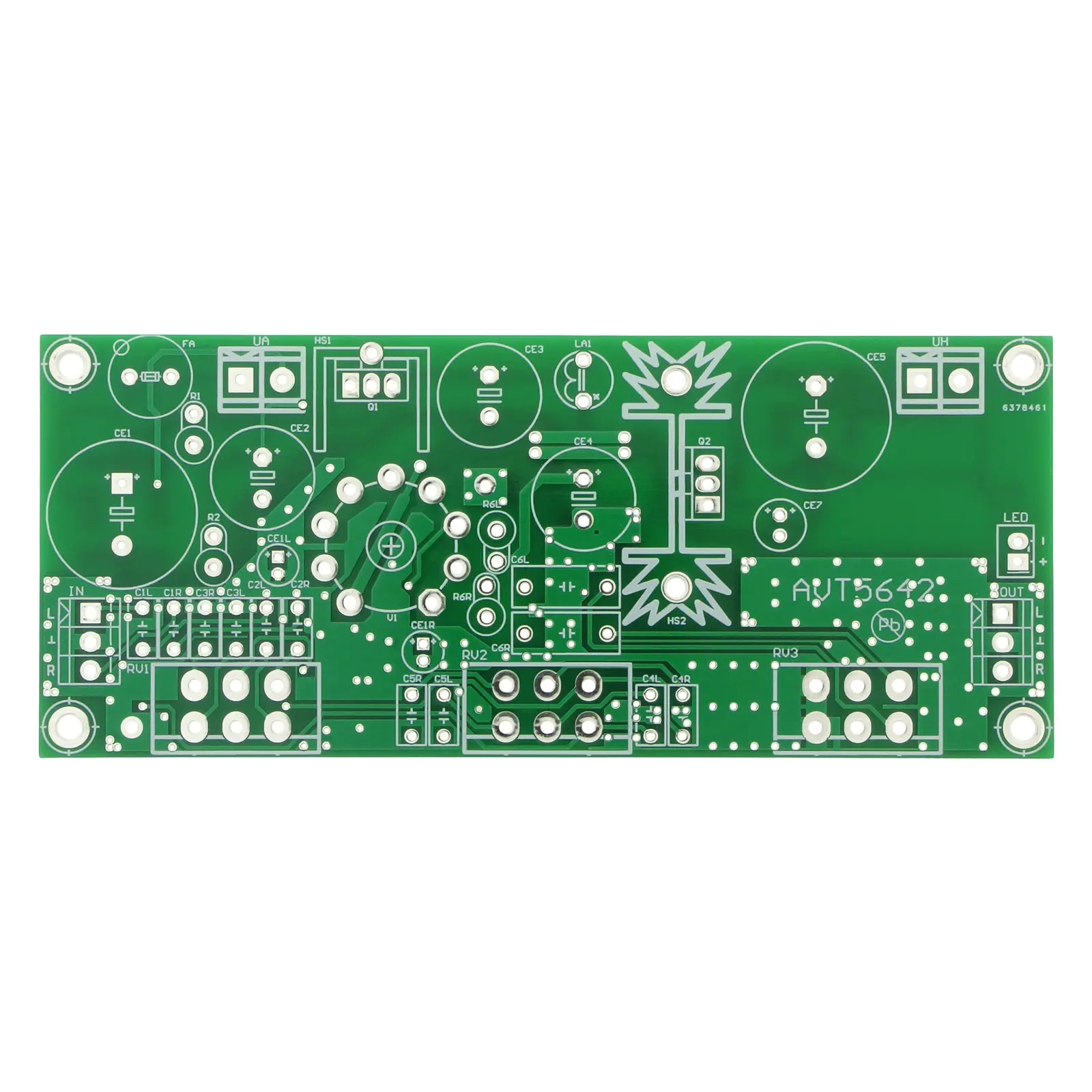

AVT5642 A zawiera płytkę PCB do projektu lampowego regulatora barwy dźwięku. Elementy elektroniczne z poniższego wykazu trzeba skompletować osobno.
Wykaz elementów
- R1: 100 kΩ / 1 W
- R2: 1 MΩ / 1 W
- R3: 1 kΩ / 1%, SMD 1206
- R4, R3L, R3R, R4L, R4R: 10 kΩ / 1%, SMD 1206
- R5: 330 Ω / 1%, SMD 1206
- R1L, R1R: 100 kΩ / 1%, SMD 1206
- R2L, R2R: 220 kΩ / 1%, SMD 1206
- R5L, R5R: 2,2 kΩ / 1%, SMD 1206
- R6L, R6R: 100 kΩ / 0,5 W
- R7L, R7R: 1 MΩ / 1%, SMD 1206
- R8L, R8R: 100 Ω / 1%, SMD 1206
- RV1, RV2: 500 kΩ, potencjometr stereofoniczny liniowy
- RV3: 100 kΩ, potencjometr stereofoniczny logarytmiczny
- C2: 100 nF / 50 V, SMD 1206
- C1L, C1R: 100 nF, foliowe
- C2L, C2R: 100 pF, foliowe
- C3L, C3R: 1 nF, foliowe
- C4L, C4R: 4,7 nF, foliowe
- C5L, C5R: 47 nF, foliowe
- C6L, C6R: 100 nF / 400 V, foliowe
- CE1: 100 µF / 400 V, elektrolityczny
- CE2-CE4: 10 µF / 400 V, elektrolityczne
- CE5: 10000 µF / 16 V, elektrolityczny
- CE7: 220 µF / 16 V, elektrolityczny
- CE1L, CE1R: 22 µF / 16 V, elektrolityczne
- D1-D5: SUF4007
- D6-D9: SS14
- DZ1L, DZ1R, DZ2L, DZ2R: C5V1
- Q1: STP5NK50ZF, TO-220
- Q2: BD911, TO-220
- FA: bezpiecznik 160 mA T z oprawką TR5 do druku 0031.7601
- HS1: radiator D03PA z zestawem mocującym
- HS2: radiator HS-135 z zestawem mocującym
- IN, OUT: złącza DG 3,81Z / 3 pin
- LA1: dławik 22 mH, COIL22 Ferrocore
- LED: złącze KK2.54 2PON komplet
- UA, UH: złącza ARK2 / 5 mm
- V1: ECC82 z podstawką Noval mini
- TS1: transformator sieciowy Indel TSL15/001
Notes
Regulator najlepiej montować w metalowej obudowie, z możliwie krótkimi i ekranowanymi przewodami sygnałowymi. Układy lampowe są wrażliwe na zakłócenia, dlatego transformator i przewody sieciowe powinny być prowadzone z dala od wejść audio.
Po zmontowaniu trzeba sprawdzić napięcie żarzenia 6,3 V oraz napięcie anodowe około 240 V. Oba napięcia powinny mieścić się w tolerancji ±10% przed podłączeniem regulatora do docelowego toru audio.
Obudowy potencjometrów warto połączyć ze sobą drutem miedzianym i podłączyć do masy płytki. W przypadku podatnej na zakłócenia lampy ECC82 można zastosować ekran lampy połączony z masą.
Uwaga: w układzie występuje napięcie sieciowe 230 VAC oraz wysokie napięcie anodowe groźne dla życia.
Nieprawidłowy montaż, uruchamianie bez zachowania zasad bezpieczeństwa lub dotknięcie elementów pod napięciem mogą doprowadzić do śmiertelnego porażenia.
Najczęściej zadawane pytania
Wersja A zawiera płytkę PCB. Wszystkie elementy elektroniczne trzeba skompletować osobno.
To lampowy regulator barwy dźwięku do toru audio. Umożliwia regulację tonów niskich, tonów wysokich i głośności przed końcówką mocy.
Projekt wykorzystuje lampę ECC82, znaną także jako 12AU7, pracującą jako stopień wzmacniający i dopasowujący impedancję.
Część regulacji barwy jest bierna i oparta na układzie Baxandalla. Lampa wzmacnia sygnał po korekcji, ponieważ w biernym regulatorze sygnał jest tłumiony.
Układ korzysta z transformatora sieciowego z uzwojeniem 6,3 V do żarzenia oraz 200 V do zasilania anodowego. Prototyp wykorzystuje transformator Indel TSL15/001.
Tak. W układzie występuje napięcie sieciowe 230 V AC i wysokie napięcie anodowe około 240 V. Montaż i uruchamianie powinny wykonywać wyłącznie osoby mające doświadczenie z układami lampowymi.
Nie ma typowej regulacji trymerami, ale trzeba sprawdzić poprawność montażu oraz skontrolować napięcie żarzenia 6,3 V i napięcie anodowe około 240 V.
Nie. To wersja A, czyli sama płytka PCB. Lampę ECC82, transformator, potencjometry, elementy zasilacza, radiatory, złącza, elementy SMD, kondensatory, rezystory i pozostałe podzespoły trzeba dobrać osobno według wykazu.
