- Umożliwia budowę jednokierunkowego linku stereo 2,4 GHz do bezprzewodowej transmisji sygnału audio 16 bit / 44,1 kHz. Wersja A zawiera płytki PCB nadajnika i odbiornika.
Bezprzewodowy stereofoniczny link audio - płytki drukowane do AVT5227
Płytki PCB do wykonania nadajnika i odbiornika stereofonicznego linku audio 2,4 GHz.
Bezprzewodowa transmisja stereo bez stosu Bluetooth
AVT5227 to projekt bezprzewodowego, stereofonicznego linku audio pracującego w paśmie 2,4 GHz. Układ składa się z nadajnika i odbiornika, które wykorzystują wyspecjalizowane moduły Aurel TX-AUDIO-2.4 oraz RX-AUDIO-2.4.
Rozwiązanie przesyła dwa niezależne kanały analogowe w formie cyfrowej, bez konieczności stosowania zewnętrznej kompresji, mikrokontrolera konfiguracyjnego lub stosu Bluetooth A2DP. Wersja A obejmuje płytki drukowane nadajnika i odbiornika; moduły radiowe, elementy elektroniczne, złącza i elementy mechaniczne należy skompletować osobno.
Karta techniczna
AVT5227
Bezprzewodowy, jednokierunkowy tor transmisji stereofonicznego sygnału audio, z osobną płytką nadajnika i odbiornika.
| Wersja | A - płytki PCB nadajnika i odbiornika |
| Typ układu | bezprzewodowy stereofoniczny link audio |
| Kierunek transmisji | jednokierunkowy: nadajnik audio → odbiornik audio |
| Liczba kanałów audio | 2 kanały stereo |
| Parametry transmisji audio | 16 bitów na kanał, próbkowanie 44,1 kHz |
| Pasmo przenoszenia toru | 20 Hz...20 kHz |
| Separacja kanałów | nie gorzej niż 80 dB |
| Odstęp sygnału od szumu | co najmniej 87 dB |
| Pasmo radiowe | 2400...2483,5 MHz |
| Kanały radiowe | 8 wybieranych kanałów transmisji |
| Moduł nadajnika | TX-AUDIO-2.4 Aurel, zintegrowana antena na module |
| Moduł odbiornika | RX-AUDIO-2.4 Aurel, wyjście analogowe stereo |
| Wejście nadajnika | dwa wejścia audio typu chinch, osobna regulacja poziomu kanałów |
| Wyjście odbiornika | wyjście stereo jack, regulacja poziomu obu kanałów wspólnym potencjometrem |
| Zasilanie płytek | lokalne stabilizatory; zasilanie z separowanego źródła 9...12 V AC lub odpowiedniego źródła DC |
| Sygnalizacja | nadajnik: zasilanie; odbiornik: zasilanie i synchronizacja z nadajnikiem |
| Zasięg praktyczny | do kilkudziesięciu metrów zależnie od warunków; w budynku testowo ok. 12 m przez ściany |

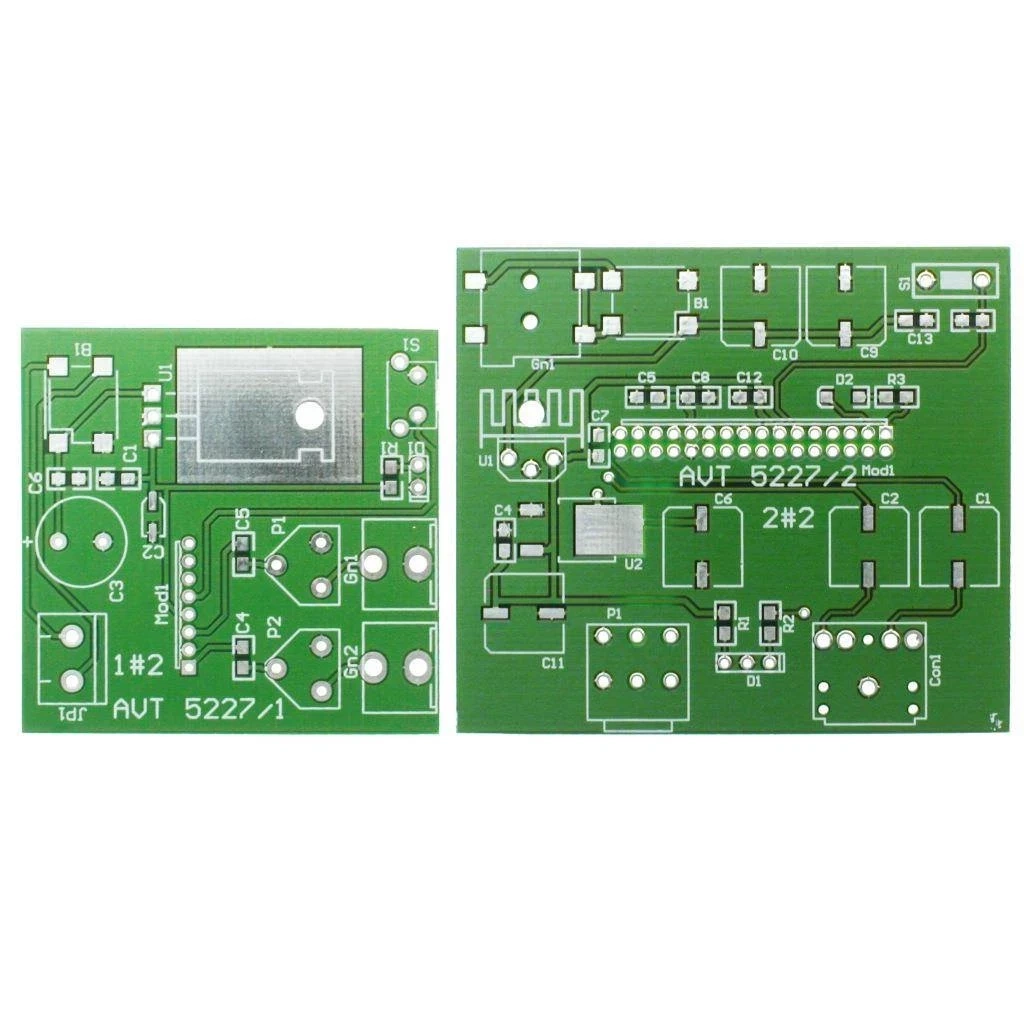

| Płytki PCB | nadajnik 46x48 mm; odbiornik 63x55 mm |
Wersja A - płytki PCB i wykaz elementów
AVT5227 A - płytki PCB nadajnika i odbiornika. Elementy elektroniczne, moduły Aurel, złącza, potencjometry i elementy mechaniczne trzeba skompletować osobno.
| Nadajnik - rezystory | R1 - 1kΩ/0805; P1, P2 - 47kΩ |
| Nadajnik - kondensatory | C1, C6 - 100nF/0805; C2 - 10µF/16V SMDA; C3 - 470µF/25V; C4, C5 - 1µF/0805 |
| Nadajnik - półprzewodniki i moduł | U1 - 7805 z radiatorem; B1 - mostek SMD 1A/50V; D1 - LED 5 mm; Mod1 - TX-Audio-2.4 Aurel, opcjonalnie ze złączem |
| Nadajnik - złącza i sterowanie | Gn1, Gn2 - gniazda chinch; S1 - mikroswitch; JP1 - ARK2 |
| Odbiornik - rezystory | R1, R2 - 1kΩ/0805; R3 - 100kΩ/0805; P1 - 47kΩ/B stereo, sprzężony |
| Odbiornik - kondensatory | C1, C2, C6, C9...C11 - 220µF/25V SMDC; C3...C5, C7, C8, C12, C13 - 100nF/0805 |
| Odbiornik - półprzewodniki i moduł | U1 - 7805 z radiatorem; U2 - SPX1117-3.3; D1 - LED dwukolorowa 5 mm; D2 - 1N4148/miniMELF; B1 - mostek SMD 1A/50V; Mod1 - RX-Audio-2.4 Aurel, opcjonalnie ze złączem |
| Odbiornik - złącza i sterowanie | Con1 - gniazdo jack stereo 3 mm; S1 - mikroswitch; Gn1 - ARK2 |
Notes
Zestaw składa się z dwóch płytek: nadajnika i odbiornika. Do poprawnej pracy potrzebne są oba moduły radiowe Aurel oraz zgodny kanał pracy nadajnika i odbiornika.
Nadajnik ma dwa niezależne potencjometry do dopasowania poziomów wejściowych lewego i prawego kanału. W odbiorniku poziom sygnału wyjściowego obu kanałów reguluje sprzężony potencjometr stereofoniczny.
Przycisk S1 pozwala wymusić zmianę kanału transmisyjnego, co może pomóc przy zakłóceniach w paśmie 2,4 GHz. Synchronizacja kanałów pomiędzy nadajnikiem i odbiornikiem odbywa się automatycznie, a w odbiorniku sygnalizuje ją dioda dwukolorowa.
Stabilizatory 7805 w nadajniku i odbiorniku powinny być wyposażone w niewielkie radiatory. W odbiorniku napięcie 3,3 V dla modułu RX-Audio-2.4 jest uzyskiwane z dodatkowego stabilizatora LDO.
Do zasilania należy używać separowanego źródła niskiego napięcia, np. zasilacza wtyczkowego. Projekt nie jest przeznaczony do bezpośredniego podłączania do sieci 230 V.
Najczęściej zadawane pytania
Projekt korzysta z dedykowanych modułów TX-AUDIO-2.4 i RX-AUDIO-2.4, które tworzą jednokierunkowy tor audio bez konieczności konfigurowania stosu Bluetooth A2DP. Konstruktor nie musi pisać oprogramowania ani dodawać mikrokontrolera do obsługi transmisji.
Nadajnik ma dwa niezależne wejścia audio, po jednym dla każdego kanału stereo. Osobne potencjometry pozwalają dopasować poziom lewego i prawego kanału do wymagań wejść modułu TX-AUDIO-2.4 oraz wyrównać poziomy źródła sygnału.
Nadajnik i odbiornik mogą pracować na jednym z 8 kanałów w paśmie 2,4 GHz. Synchronizacja pozwala odbiornikowi pracować z właściwym kanałem nadajnika, a przy zakłóceniach użytkownik może wymusić zmianę kanału przyciskiem S1.
Pasmo 2,4 GHz jest podatne na tłumienie przez przeszkody i zakłócenia od innych urządzeń radiowych. Ściany, elementy żelbetowe, metalowe obudowy i ustawienie modułów mogą ograniczyć zasięg, mimo że sam nadajnik ma zintegrowaną antenę i moc +10 dBm ERP.
Moduł RX-AUDIO-2.4 ma wbudowany wzmacniacz wyjściowy, więc można podłączyć słuchawki lub głośniki o wysokiej impedancji. Przy większych wymaganiach mocy lepiej potraktować wyjście odbiornika jako sygnał liniowy i podać je na zewnętrzny wzmacniacz audio.
