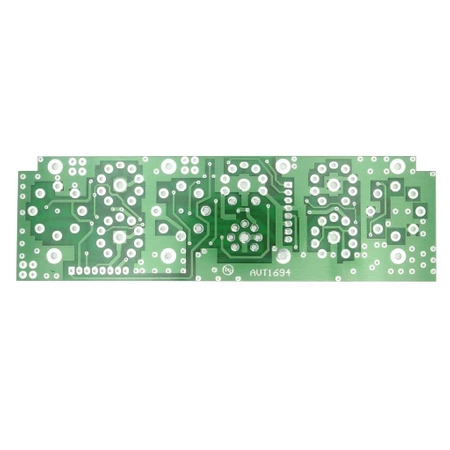

Przystawka podstawek do miernika lamp - PCB do projektu AVT 1694
- Ułatwia budowę miernika lamp AVT5229, dodając płytkę z podstawkami OCTAL, NOVAL i HEPTAL oraz złączami pomiarowymi. Wersja A zawiera płytkę PCB.
Przystawka do miernika lamp elektronowych – płytka podstawek AVT1694
Płytka ułatwia wykonanie części pomiarowej miernika lamp AVT5229, zapewniając gotowe rozmieszczenie podstawek i połączeń.
Płytka podstawek do testera lamp
AVT1694 pozwala zbudować mechaniczną i połączeniową część przystawki do miernika lamp elektronowych AVT5229. Na jednej długiej płytce rozmieszczono podstawki dla popularnych lamp w obudowach OCTAL, NOVAL i HEPTAL, co ogranicza liczbę przewodów prowadzonych ręcznie i ułatwia estetyczny montaż w obudowie.
Układ pełni rolę panelu podstawek połączonego ze złączem miernika i gniazdami bananowymi. Dzięki otworom montażowym oraz otworom pilotującym płytka może służyć jako szablon do wykonania otworów w obudowie, a po ustawieniu podstawek w jednej płaszczyźnie zapewnia stabilne mechaniczne mocowanie lamp podczas pomiarów.
Karta techniczna
AVT1694
Przystawka podstawek do miernika lamp elektronowych AVT5229, z podstawkami OCTAL, NOVAL i HEPTAL, złączem do płyty głównej miernika, wyprowadzeniem do gniazd bananowych i otworami ułatwiającymi montaż w obudowie.
| Wersja | A – płytka PCB |
| Typ projektu | przystawka podstawek do miernika lamp elektronowych |
| Współpraca | miernik lamp elektronowych AVT5229 |
| Zastosowanie | montaż podstawek lampowych i uporządkowanie połączeń pomiarowych miernika lamp |
| Typ płytki | dwustronna, z metalizacją otworów |
| Laminat | o zwiększonej grubości, przeznaczony do stabilnego montażu mechanicznego |
| Obudowa przewidziana w projekcie | X525 |
| Otwory montażowe | M3 oraz otwory pilotujące do trasowania obudowy |
| Zalecane kołki dystansowe | 8…10 mm |
| Podstawki OCTAL | A, D, I – 3 szt. |
| Podstawki NOVAL | B, C, E, G, H – 5 szt. |
| Podstawka HEPTAL | F – 1 szt. |
| Przykładowe lampy dla A | EL34, 6V6, 6L6 |
| Przykładowe lampy dla B | EL84, 6P14P |
| Przykładowe lampy dla C | 6P1P |
| Przykładowe lampy dla D | 6SJ7 |
| Przykładowe lampy dla E | EF86 |
| Przykładowe lampy dla F | EL90, EL95 |
| Przykładowe lampy dla G | ECC8x, 6N2P |
| Przykładowe lampy dla H | 6C19P |
| Przykładowe lampy dla I | 6SL7, 6SN7 |
| Złącze J | do połączenia z gniazdami bananowymi wyprowadzającymi napięcia z miernika |
| Złącze J0 | do wiązki przewodów zakończonej wtykiem KK10_396, prowadzonej do płyty głównej miernika |
| Raster złącz J i J0 | 3,96 mm, komplet wtyk + gniazdo |
| Złącze ochronne | złącze 6,3 mm do połączenia masy miernika z przewodem ochronnym PE |
| Montaż podstawek | najpierw lutowanie dwóch skrajnych pinów, ustawienie w obudowie, korekta położenia i dopiero lutowanie wszystkich nóżek |
| Elementy SMD | rezystory montowane przed finalnym osadzeniem podstawek |
| Wymiary płytki PCB | 215×65 mm |

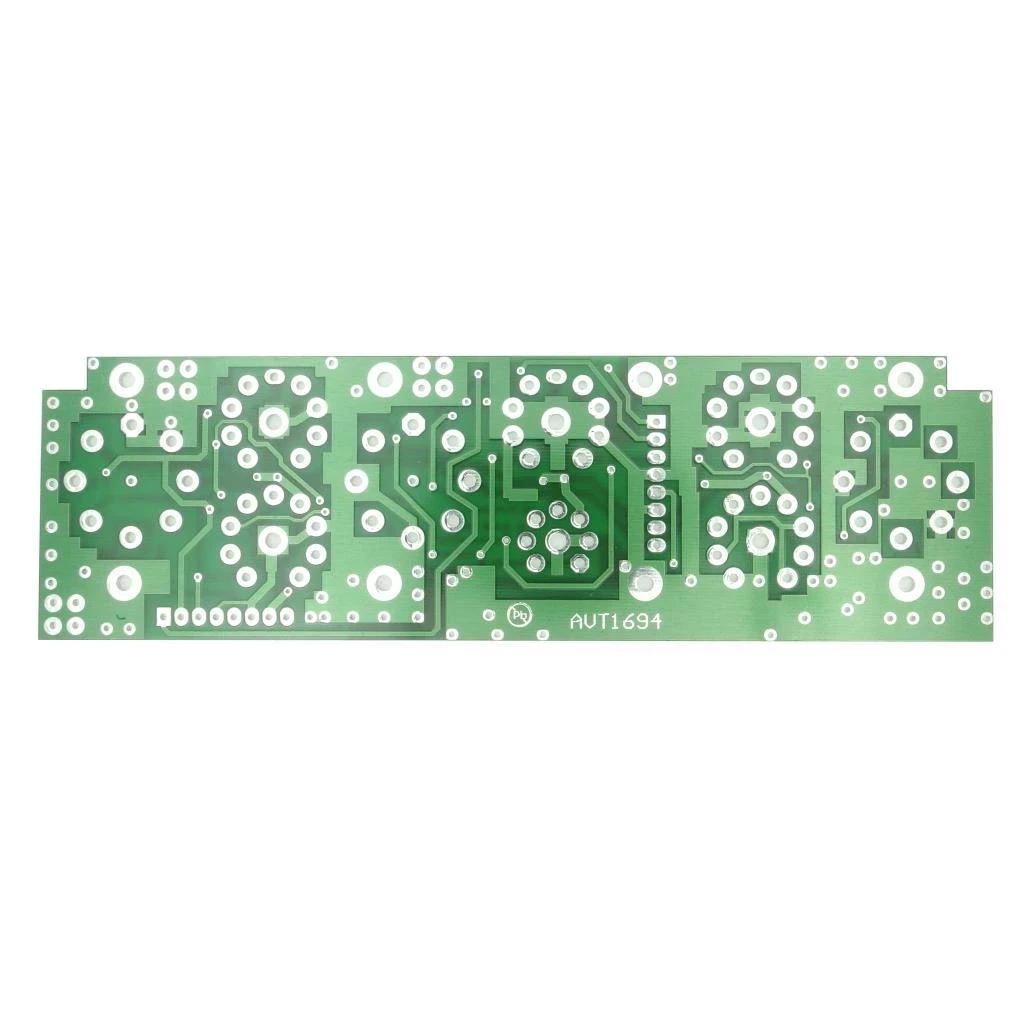

Wersja A – płytka PCB
AVT1694 A zawiera płytkę PCB do projektu przystawki podstawek do miernika lamp elektronowych. Elementy elektroniczne z poniższego wykazu trzeba skompletować osobno.
Wykaz elementów
- R1-R8, R10-R12: 10 kΩ
- R9, R14, R16, R19, R20, R23: 100 Ω
- R13, R15, R17, R18, R21, R22, R24-R28: 10 Ω
- A, D, I: podstawka OCTAL do druku, 3 szt.
- B, C, E, G, H: podstawka NOVAL do druku, 5 szt.
- F: podstawka HEPTAL do druku
- J, J0: złącze R=3,96, komplet wtyk + gniazdo
- Złącze 6,3 mm do połączenia masy miernika z przewodem ochronnym
- Kołki dystansowe 8…10 mm i elementy mechaniczne do montażu w obudowie
- Przewody izolowane do połączenia złącza J z gniazdami bananowymi
- Wiązka przewodów do połączenia złącza J0 z płytą główną miernika
Notes
Płytkę można wykorzystać jako szablon do wykonania otworów w obudowie. Najpierw warto wytrasować punkty pilotujące dla podstawek, korzystając z otworów mocujących i centralnych otworów 1 mm przy podstawkach.
Podstawki lampowe najlepiej przylutować etapowo. Najpierw lutuje się po dwa skrajne piny, następnie ustawia płytkę w obudowie na kołkach dystansowych, koryguje położenie podstawek i dopiero wtedy lutuje wszystkie wyprowadzenia.
Złącze J należy połączyć krótkimi odcinkami przewodu izolowanego z gniazdami bananowymi wyprowadzającymi napięcia z miernika. Złącze J0 prowadzi wiązkę przewodów do płyty głównej miernika.
Uwaga: przystawka pracuje z miernikiem lamp, w którym mogą występować napięcia niebezpieczne.
Złącze 6,3 mm przewidziane na płytce należy bezwzględnie połączyć z przewodem ochronnym PE gniazda zasilania. Montaż, okablowanie i pomiary należy wykonywać wyłącznie przy odłączonym zasilaniu i po upewnieniu się, że obwody miernika są rozładowane.
Najczęściej zadawane pytania
Wersja A zawiera płytkę PCB. Wszystkie elementy elektroniczne trzeba skompletować osobno.
To przystawka z podstawkami lampowymi do miernika lamp elektronowych AVT5229. Ułatwia wykonanie panelu pomiarowego z wieloma podstawkami.
Projekt przewiduje podstawki OCTAL, NOVAL i HEPTAL, rozmieszczone na jednej długiej płytce drukowanej.
Przystawka została przygotowana do miernika lamp elektronowych AVT5229.
Tak. Otwory w płytce mogą służyć jako szablon do wyznaczania otworów pod podstawki i mocowanie w obudowie.
Płytka pasuje do obudowy X525, przy zachowaniu właściwego trasowania i rozwiercania otworów.
Złącze J łączy płytkę z gniazdami bananowymi, przez które wyprowadzane są napięcia z miernika.
Złącze J0 łączy przystawkę z płytą główną miernika za pomocą wiązki przewodów zakończonej wtykiem KK10_396.
Tak. Masa miernika musi być połączona z przewodem ochronnym PE przez przewidziane złącze 6,3 mm.
Nie. To wersja A, czyli sama płytka PCB. Podstawki OCTAL, NOVAL i HEPTAL, rezystory SMD, złącza J/J0, przewody, elementy mechaniczne, złącze ochronne i pozostałe podzespoły trzeba dobrać osobno według wykazu.
