Potencjometr audio z układem MAX5440 - PCB do projektu AVT 5283
- Umożliwia budowę stereofonicznego regulatora głośności i balansu audio z układem MAX5440, impulsatorem, sygnalizacją LED i funkcją MUTE. Wersja A zawiera płytkę PCB.

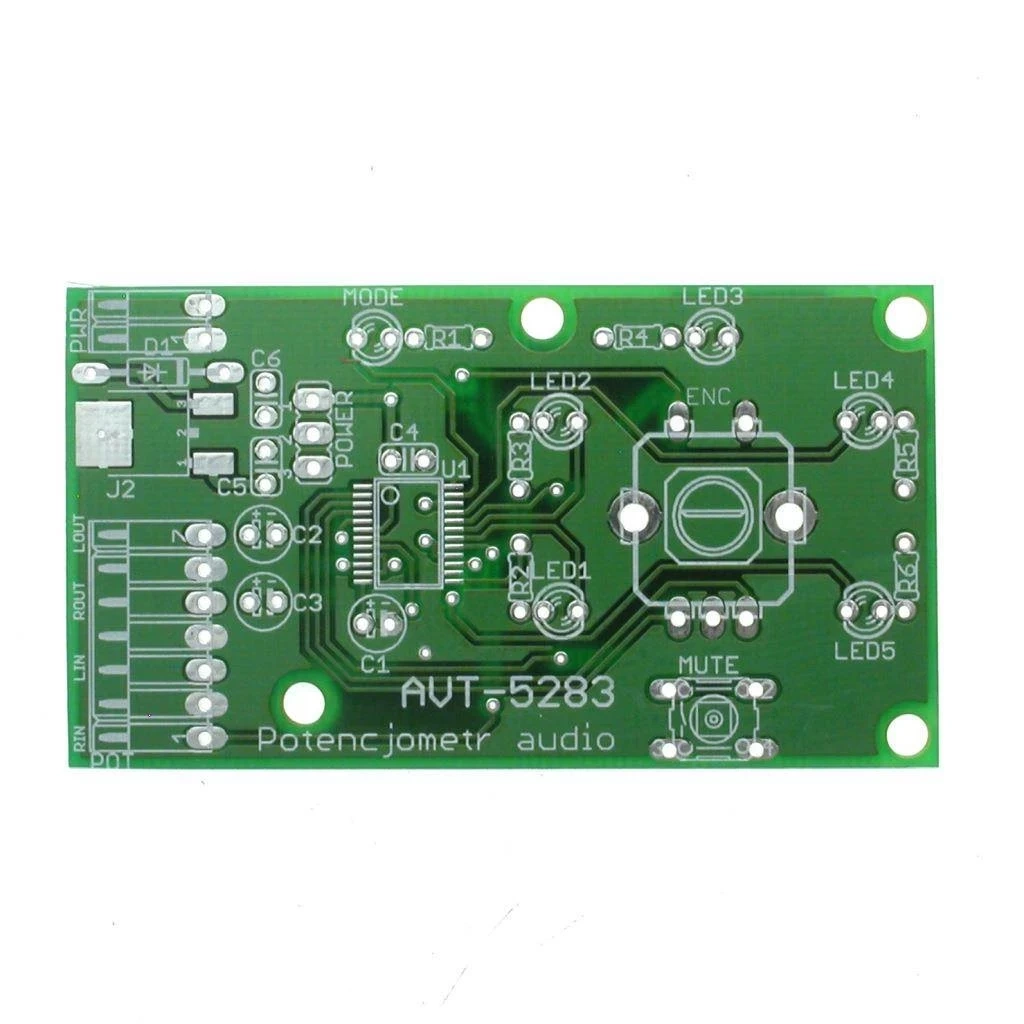

Potencjometr audio z MAX5440 - płytka drukowana do AVT5283
Płytka PCB do wykonania cyfrowego potencjometru audio stereo z impulsatorem i funkcją MUTE.
Regulacja głośności i balansu bez klasycznego potencjometru
AVT5283 to projekt stereofonicznego potencjometru audio z układem MAX5440. Moduł zastępuje klasyczny potencjometr mechaniczny, oferując cyfrowo sterowaną regulację tłumienia, regulację balansu między kanałami, funkcję szybkiego wyciszenia oraz sygnalizację ustawień diodami LED.
Regulacja odbywa się za pomocą impulsatora z przyciskiem, a funkcja MUTE ma osobny przycisk. Układ może być zastosowany w przedwzmacniaczu, wzmacniaczu audio lub modernizowanym urządzeniu, w którym zużyty potencjometr mechaniczny ma zostać zastąpiony nowocześniejszym regulatorem elektronicznym. Wersja A obejmuje samą płytkę PCB; elementy elektroniczne, impulsator, złącza i diody LED należy skompletować osobno.
Karta techniczna
AVT5283
Stereofoniczny potencjometr audio z układem MAX5440, impulsatorem, regulacją balansu, wyciszeniem i wskaźnikiem LED.
| Wersja | A - płytka PCB |
| Typ układu | cyfrowy potencjometr audio stereo |
| Główna funkcja | regulacja głośności, regulacja balansu i wyciszenie toru audio |
| Układ regulacji | MAX5440, potencjometr cyfrowy stereo z obsługą enkodera |
| Rezystancja potencjometrów | 40 kΩ |
| Zakres regulacji tłumienia | 0...–62 dB w krokach 2 dB; funkcja MUTE do ok. –90 dB |
| Stan po włączeniu zasilania | tłumienie –12 dB |
| Separacja kanałów | 100 dB |
| Zniekształcenia THD+N | około 0,005% |
| Zakres napięć wejściowych/wyjściowych | ±2,5 VAC |
| Maksymalny prąd obciążenia | 40 mA przy VDD=5 V i VSS=0 V |
| Sterowanie użytkownika | enkoder z przyciskiem MODE oraz osobny przycisk MUTE |
| Sygnalizacja | 5 diod LED poziomu/balansu oraz dioda trybu MODE |
| Zasilanie | 5 V DC albo 8...12 V DC, zależnie od konfiguracji zworki POWER |
| Uruchomienie | po poprawnym montażu układ nie wymaga regulacji |
| Płytka PCB | 65×35 mm |
Wersja A - płytka PCB i wykaz elementów
AVT5283 A - płytka PCB. Elementy elektroniczne, enkoder, przycisk MUTE, złącza i diody LED trzeba skompletować osobno.
| Rezystory | R1-R6 - 330Ω |
| Kondensatory | C1 - 1µF/16V tantalowy; C2, C3 - 4,7µF/16V tantalowe; C4, C6 - 100nF ceramiczne; C5 - 330nF ceramiczny |
| Półprzewodniki | U1 - MAX5440 SSOP24; U2 - 78M05 DPAK; D1 - 1N4004; LED1-LED5 - LED 3 mm czerwona, matowa; MODE - LED 3 mm pomarańczowa, matowa |
| Elementy sterujące | ENC - enkoder ze zintegrowanym przyciskiem; MUTE - mikroprzycisk z długą ośką |
| Złącza | POT - gniazdo męskie kątowe 90° 7-pin NSL25-7W; PWR - gniazdo męskie kątowe 90° 2-pin NSL25-2W; POWER - złącze goldpin 3-pin |
Notes
Konfigurację zasilania wybiera się zworką POWER. Zwarcie pinów 1-2 ustawia zasilanie zewnętrznym napięciem stabilizowanym 2,7...5,5 V, typowo 5 V, a zwarcie pinów 2-3 pozwala zasilać układ napięciem niestabilizowanym 8...12 V przez stabilizator 78M05.
Przycisk w osi enkodera służy do zmiany trybu regulacji między głośnością i balansem. Osobny przycisk MUTE wycisza sygnał do ok. –90 dB i pozwala wrócić do ustawień sprzed wyciszenia.
MAX5440 ogranicza słyszalność trzasków regulacyjnych przez przełączanie rezystancji w odpowiednim momencie i z użyciem czasu timeout. Mimo tego warto prowadzić krótkie połączenia sygnałowe i prawidłowo rozdzielić tor audio od przewodów sterujących.
Układ MAX5440 ma obudowę SSOP24, dlatego wymaga starannego montażu elementów SMD. Diody LED należy osadzić na odpowiedniej wysokości, tak aby po zabudowie w obudowie tworzyły czytelny wskaźnik wokół gałki impulsatora.
Najczęściej zadawane pytania
Zamiast dwóch mechanicznych ścieżek oporowych wykorzystuje scalony, cyfrowo sterowany tor regulacji MAX5440. Dzięki temu regulacja jest krokowa, powtarzalna, obsługuje balans i MUTE, a problem nierównomierności kanałów typowy dla zużytych potencjometrów mechanicznych jest znacznie ograniczony.
Podstawowa regulacja głośności odbywa się w 32 krokach co 2 dB, czyli od 0 do –62 dB. Wartość około –90 dB dotyczy funkcji MUTE, która jest osobnym trybem wyciszenia, a nie kolejnym zwykłym krokiem regulacji gałką.
Przycisk w osi enkodera przełącza układ z regulacji głośności na regulację balansu. MAX5440 zmienia wtedy relację tłumienia między kanałami, a dioda MODE informuje, że aktywny jest tryb balansu zamiast standardowej regulacji poziomu.
Jeżeli w urządzeniu jest już stabilne 5 V, można zasilić moduł bezpośrednio i pominąć straty na stabilizatorze. Jeśli dostępne jest tylko wyższe napięcie pomocnicze, np. 8...12 V, zworkę POWER ustawia się na zasilanie przez stabilizator 78M05.
MAX5440 ma układ zerowania po włączeniu zasilania, który ustawia bezpieczny, przewidywalny poziom początkowy. Dzięki temu po uruchomieniu urządzenie nie startuje od pełnej głośności, co jest korzystne w torach audio i przy testach po montażu.
