Co zawiera wersja AVT5247 A+?
Wersja A+ zawiera płytkę PCB oraz zaprogramowany mikrokontroler PIC16F84. Pozostałe elementy trzeba skompletować osobno.

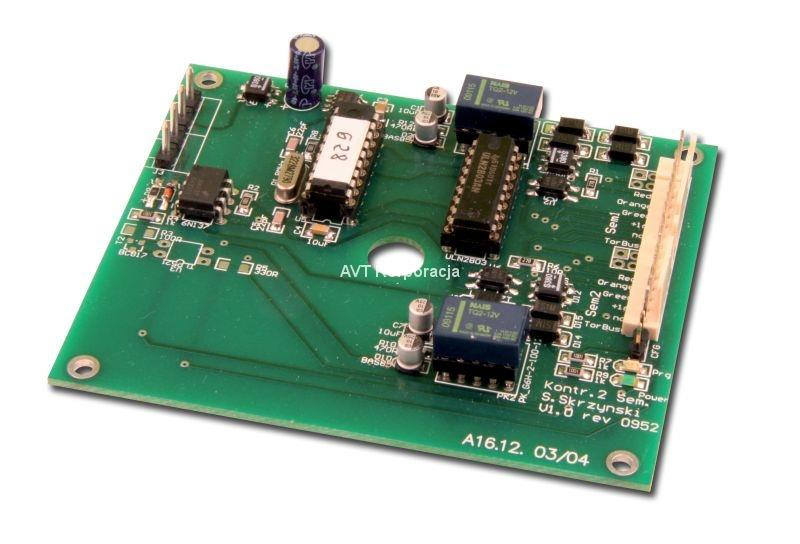

Kontroler dwóch semaforów 3-komorowych - PCB i mikroprocesor do projektu AVT 5247
- Steruje dwoma semaforami 3-komorowymi na makiecie DCC, z płynną zmianą sygnałów, funkcją ABC i informacją „tor zajęty”. Wersja A+ zawiera PCB oraz zaprogramowany mikrokontroler.
Kontroler DCC dwóch semaforów 3-komorowych – sterownik makiety kolejowej AVT5247
Układ steruje dwoma semaforami 3-komorowymi na makiecie DCC, obsługując płynną zmianę sygnałów i funkcję ABC.
Dekoder semaforów do cyfrowej makiety DCC
AVT5247 pozwala zbudować specjalizowany kontroler do dwóch semaforów 3-komorowych stosowanych na makietach kolejowych. Układ steruje sygnałami świetlnymi, płynnie rozjaśnia i wygasza diody LED oraz umożliwia zapamiętanie ostatniego stanu semafora.
Projekt sprawdza się w rozbudowanych systemach DCC, w których semafory mają współpracować z ruchem pociągu, funkcją ABC i informacją zwrotną. Moduł może generować sygnał „tor zajęty” dla zewnętrznych dekoderów informacji zwrotnej oraz automatycznie przełączać semafor na S1 po minięciu go przez lokomotywę.
2 semafory 3-komorowe 6 wyjść do sterowania sygnałami świetlnymi LED
Funkcje DCC i ABC płynne zmiany sygnałów, tor zajęty i asymetryczny sygnał na tory
Płytka PCB 97×82 mm pasuje do obudowy KM35; wersja A+ zawiera PCB i zaprogramowany mikrokontroler
Karta techniczna
AVT5247
Dekoder akcesoriów DCC do dwóch semaforów 3-komorowych z mikrokontrolerem PIC16F84, buforem ULN2803, funkcją ABC, wykrywaniem zajętości toru i wyjściami do sygnalizatorów LED.
| Wersja | A+ – płytka PCB + zaprogramowany mikrokontroler |
| Typ projektu | kontroler dwóch semaforów 3-komorowych DCC |
| Zastosowanie | makieta kolejowa, dekoder akcesoriów DCC |
| Obsługiwane semafory | 2 semafory 3-komorowe |
| Obsługiwane sygnały | S1, S2, S5 oraz kombinacja zielony + pomarańczowy |
| Efekt zmiany sygnałów | płynne wygaszanie i rozjaśnianie sygnalizatora |
| Funkcja ABC | włączanie asymetrycznego sygnału na tory przy sygnale S1 |
| Informacja zwrotna | generowanie sygnału „tor zajęty” dla dekoderów informacji zwrotnej, np. S-88 |
| Automatyka po przejeździe | automatyczne włączanie sygnału S1 po minięciu semafora przez lokomotywę |
| Zapamiętywanie stanu | możliwe zapamiętanie stanu sygnalizatora w EEPROM |
| Adresy DCC | 0…511, 2048 wyjść |
| Liczba wyjść | 6 |
| Maksymalny prąd pojedynczego wyjścia | 0,5 A |
| Maksymalny sumaryczny prąd wyjść | 0,8 A |
| Maksymalny prąd wyprowadzenia zasilania | 0,8 A |
| Napięcie wejściowe | 12…25 V |
| Napięcie wyjściowe | 11…24 V |
| Mikrokontroler | PIC16F84, zaprogramowany w wersji A+ |
| Taktowanie mikrokontrolera | rezonator kwarcowy 8 MHz |
| Bufor wyjściowy | ULN2803 |
| Układy izolacji i detekcji | LTV357T, TLP521, 6N137 |
| Przekaźniki funkcji ABC | PK1, PK2 |
| Regulacja jasności | CV515…CV518, wartości 0…15 |
| Czas rozświetlania i wygaszania | CV545, wartości 0…255 |
| Konfiguracja typu semafora | CV546, bit 0 ustawiony dla dwóch semaforów 3-komorowych |
| Pasująca obudowa | KM35 |
| Wymiary płytki PCB | 97×82 mm |
Wersja A+ – płytka PCB i zaprogramowany mikrokontroler
AVT5247 A+ zawiera płytkę PCB oraz zaprogramowany mikrokontroler PIC16F84 przygotowany do pracy w tym projekcie. Pozostałe elementy elektroniczne z poniższego wykazu trzeba skompletować osobno.
Wykaz elementów
- R1, R6: 22 Ω, 1206
- R2, R4, R7-R9: 1 kΩ, 1206
- R3: 100 Ω, 1206
- R5: 330 Ω, 1206
- R10, R12: 470 Ω, 1206
- R11, R13: 100 kΩ, 1206
- C10, C11: 1 µF, 1206
- C3, C4: 10 µF / 16 V, 1210
- C1, C2, C7-C9: 10 µF / 25 V
- C5, C6: 22 pF, 1206
- D1, D3, D9: S380, mostek prostowniczy
- D2, D10: BAS85
- D4-D7, D13-D16: SM4007
- D8: dioda LED SMD zielona
- D11: dioda LED SMD czerwona
- T2: BC817
- U1: 78L05
- U2, U6: LTV357T
- U3: TLP521
- U4: 6N137
- U5: PIC16F84, zaprogramowany
- U7: ULN2803
- F1: bezpiecznik
- Q1: kwarc 8 MHz
- JP3: zworka
- J1, J3: ARK2
- J2, J4, J5, J6: złącza według schematu projektu
- PK1, PK2: przekaźnik PK_G6H-2-100
- Podstawka pod mikrokontroler
- Podstawka pod ULN2803
- Obudowa KM35, opcjonalnie do zabudowy modułu
Notes
Wersja A+ zawiera mikrokontroler z wgranym programem, dlatego nie trzeba samodzielnie programować PIC16F84 do podstawowego uruchomienia kontrolera.
Podstawka pod mikrokontroler ułatwia ewentualną wymianę programu, a podstawka pod ULN2803 ułatwia serwis bufora wyjściowego narażonego na przeciążenia wyjść semaforów.
Dla pracy jako kontroler dwóch semaforów 3-komorowych trzeba ustawić odpowiedni typ semafora w CV546. Jasność poszczególnych par wyjść reguluje się przez CV515…CV518, a czas płynnego rozświetlania i wygaszania przez CV545.
Uwaga: Wyjścia semaforów mają ograniczenia prądowe: do 0,5 A na pojedyncze wyjście i do 0,8 A łącznie. Przy podłączaniu LED, przekaźników, toru DCC i obwodów informacji zwrotnej trzeba zachować właściwą polaryzację, limity prądu oraz poprawne zakończenie połączeń, aby nie uszkodzić bufora ULN2803 ani układów współpracujących.
Najczęściej zadawane pytania
Do czego służy AVT5247?
Układ służy do sterowania dwoma semaforami 3-komorowymi na makiecie kolejowej DCC, z obsługą płynnego rozjaśniania, wygaszania, funkcji ABC i sygnału zajętości toru.
Czy moduł zapamiętuje stan semafora?
Tak. Po odpowiedniej konfiguracji w CV546 sterownik może zapamiętywać stan semafora w EEPROM i odtworzyć go po ponownym włączeniu zasilania.
Czy płytka pasuje do obudowy KM35?
Tak. Płytka ma wymiary 97×82 mm i jest przewidziana do obudowy KM35.
Czy to jest kompletny zestaw do montażu?
Nie. To wersja A+, czyli płytka PCB i zaprogramowany mikrokontroler. Układy optoizolacji, ULN2803, przekaźniki, złącza, elementy SMD, bezpiecznik, rezonator, podstawki i pozostałe elementy trzeba dobrać osobno według wykazu.
Jakie napięcie jest potrzebne?
Układ pracuje z napięciem wejściowym 12…25 V, a napięcie wyjściowe dla semaforów mieści się w zakresie 11…24 V.
