Filtry wejściowe w.cz. 40 m/80 m do odbiornika Dosia - PCB do projektu AVT 3190
- Umożliwia budowę przełączanych filtrów wejściowych w.cz. 40 m/80 m do modułowego odbiornika „Dosia”, z regulacją RF GAIN i dopasowaniem wejścia. Wersja A zawiera płytkę PCB.
Filtry wejściowe w.cz. 40 m/80 m - płytka drukowana do odbiornika Dosia AVT3190

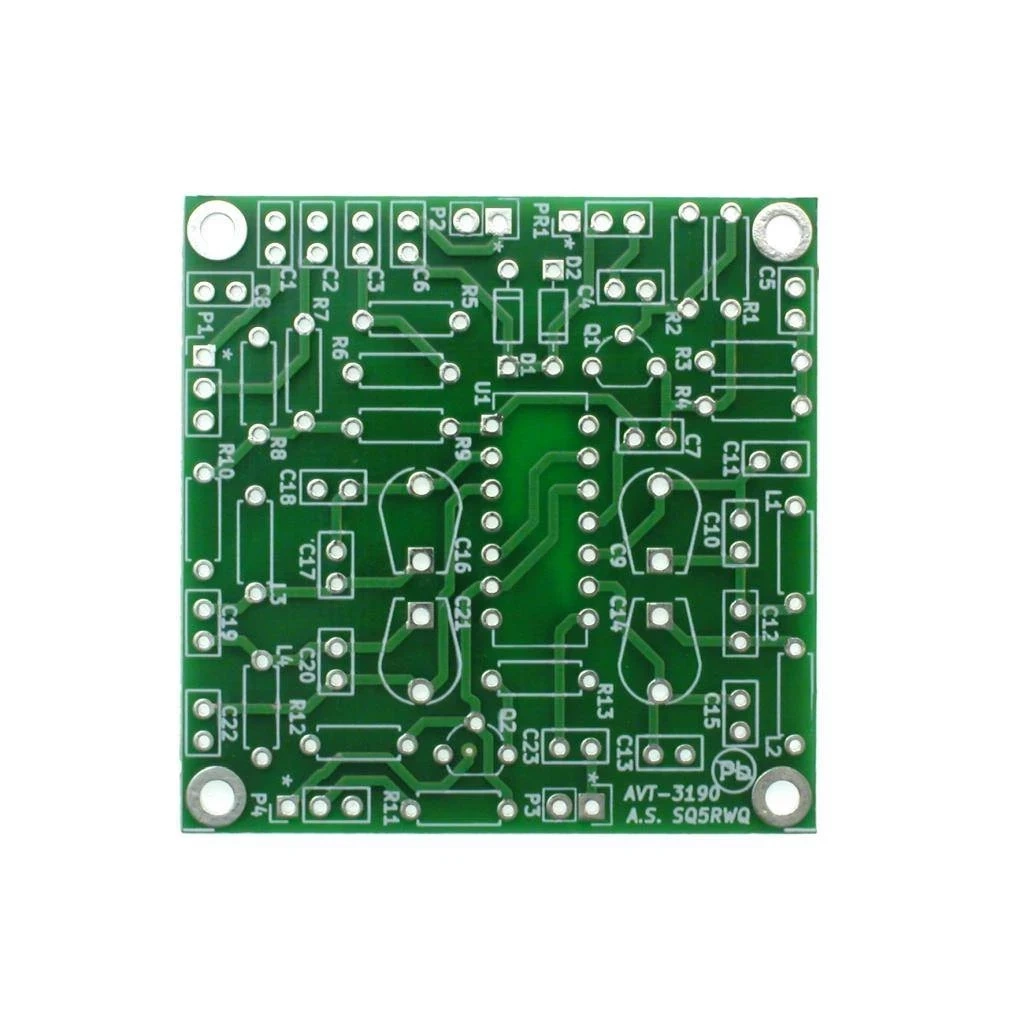

Płytka PCB do wykonania modułu przełączanych filtrów wejściowych w.cz. dla pasm 40 m i 80 m.
Selekcja wejściowa dla pasm 40 m i 80 m
AVT3190 to moduł przełączanych filtrów wejściowych w.cz. przeznaczony do modułowego odbiornika nasłuchowego „Dosia”. Układ filtruje sygnał antenowy dla pasm amatorskich 40 m i 80 m, poprawiając czystość odbioru w warunkach zakłóceniowych i przy obecności silnych sygnałów poza pasmem.

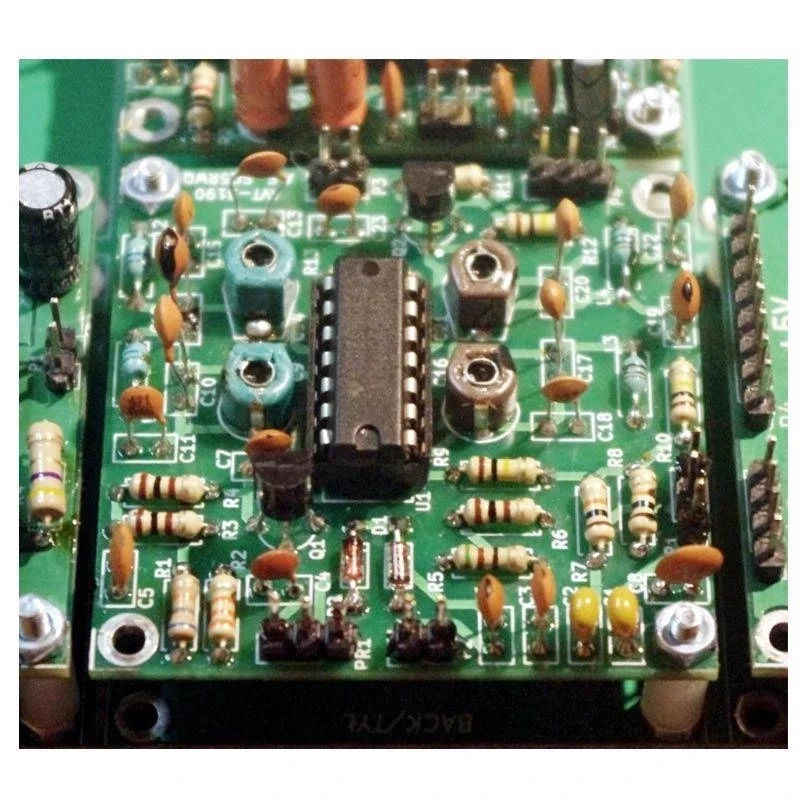

Moduł obejmuje wejściowy ogranicznik amplitudy, regulację poziomu RF GAIN, wzmacniacz wejściowy poprawiający dopasowanie oraz dwa przełączane filtry pasmowe. Wersja A obejmuje samą płytkę PCB, dlatego elementy elektroniczne, złącza i elementy strojenia trzeba skompletować osobno.
Karta techniczna
AVT3190
Moduł przełączanych filtrów wejściowych w.cz. dla pasm 40 m i 80 m, przeznaczony do odbiornika nasłuchowego „Dosia”.
| Wersja | A - płytka PCB |
| Typ modułu | przełączane pasmowe filtry wejściowe w.cz. |
| Zastosowanie | modułowy odbiornik nasłuchowy „Dosia” |
| Obsługiwane pasma | 40 m oraz 80 m |
| Funkcje toru wejściowego | ogranicznik amplitudy, regulacja RF GAIN, wzmacniacz dopasowujący, przełączanie filtrów |
| Topologia filtrów | dwubiegunowe filtry pasmowe LC ze sprzężeniem pojemnościowym |
| Przełączanie pasm | klucze analogowe sterowane sygnałem logicznym wyboru filtru |
| Zasilanie modułu | stabilizowane +9 V oraz +5 V z systemu odbiornika |
| Format modułu | znormalizowany moduł odbiornika „Dosia” |
| Płytka PCB | 50x50 mm |
Wersja A - płytka PCB i wykaz elementów
AVT3190 A - płytka PCB. Elementy elektroniczne z poniższego wykazu trzeba skompletować osobno.
| Rezystory | R1 - 68kΩ; R2 - 33kΩ; R3, R4, R6 - 100Ω; R5 - 51Ω; R7, R8, R11 - 10kΩ; R9, R10, R13 - 47kΩ; R12 - 100kΩ; PR1 - 1kΩ liniowy, obrotowy 16 mm |
| Kondensatory | C1, C2 - 470nF; C3, C4, C6, C7, C23 - 47nF; C5 - 100nF; C8 - 220nF; C9, C14 - trymer 5,5/30pF; C10, C13 - 68pF; C11, C15 - 470pF; C12 - 4,7pF; C16, C21 - trymer 10/50pF; C17, C20 - 180pF; C18, C22 - 820pF; C19 - 15pF |
| Półprzewodniki | Q1 - 2N3904; Q2 - 2N7000; U1 - 74HC4066, DIP-14 z podstawką; D1, D2 - BAT85 |
| Elementy indukcyjne | L1, L2 - 5,6µH, dławik osiowy; L3, L4 - 10µH, dławik osiowy |
| Złącza | P1, P4 - goldpin męski 3 piny; P2, P3 - goldpin męski 2 piny |
Notes

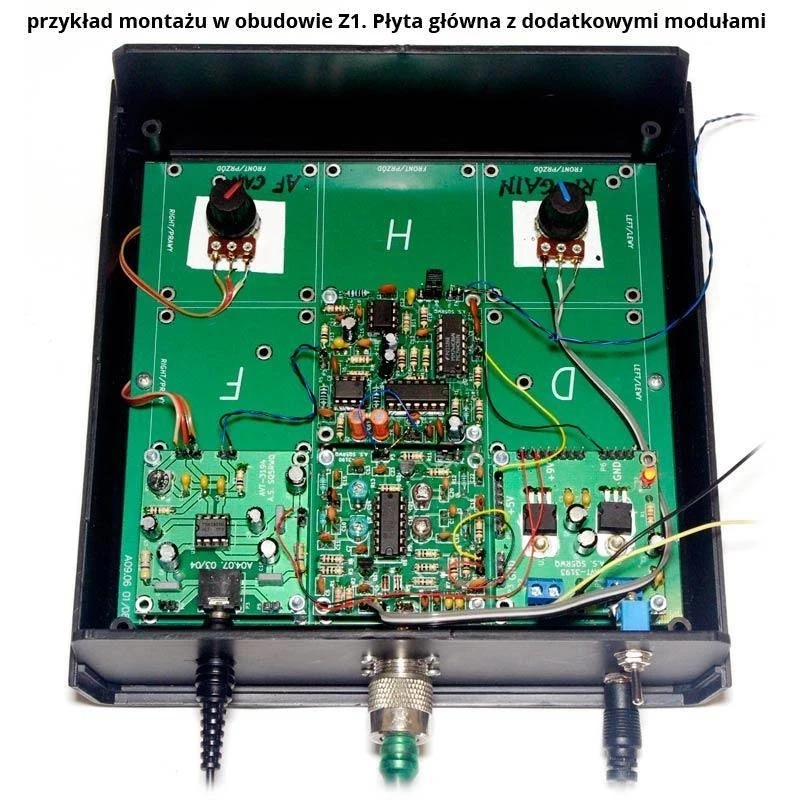

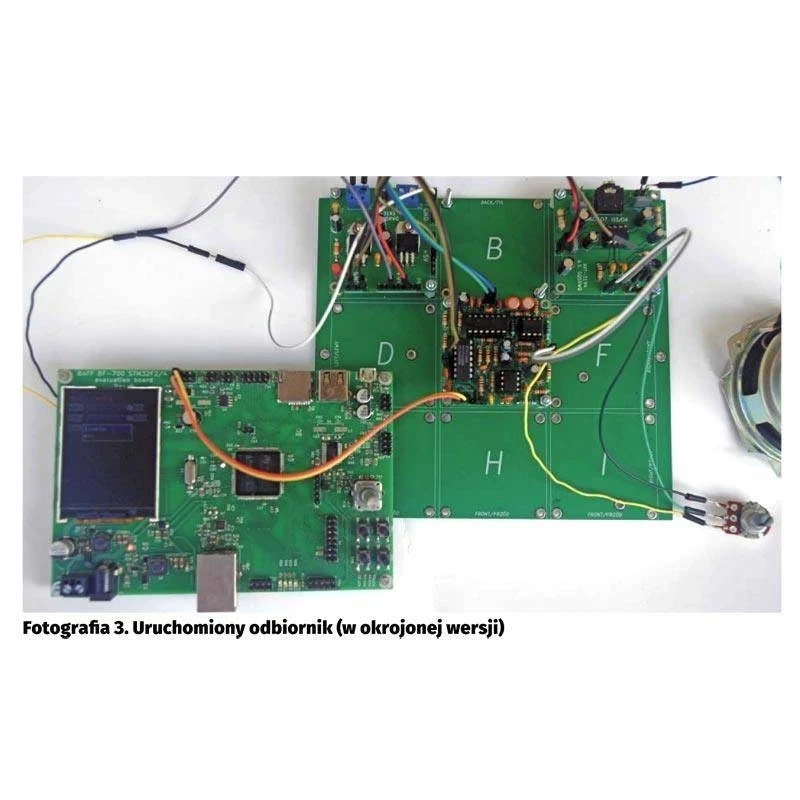

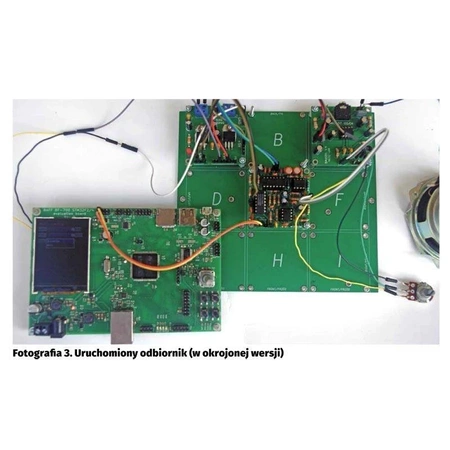

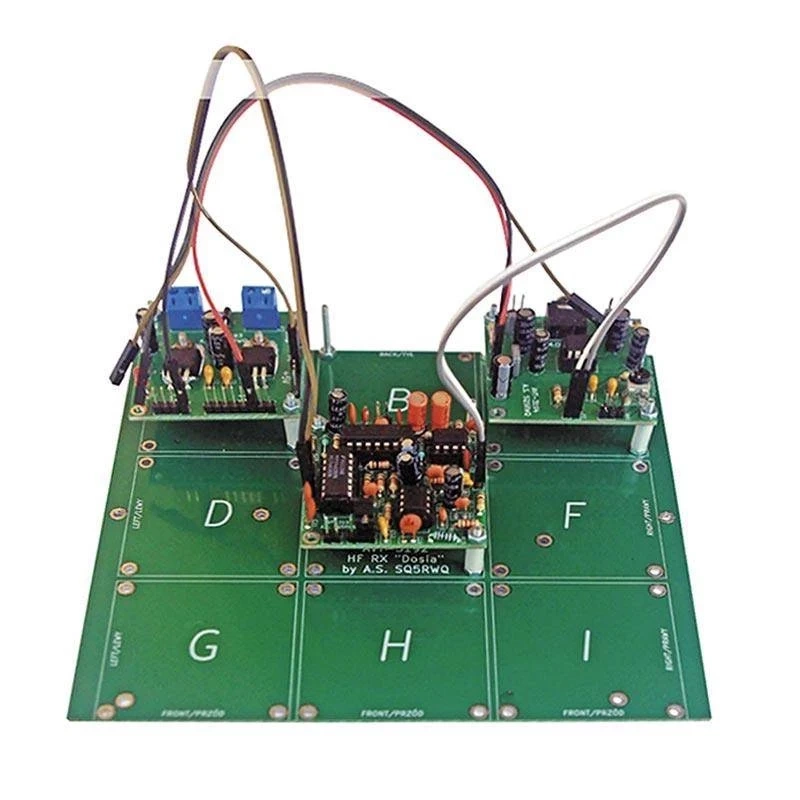

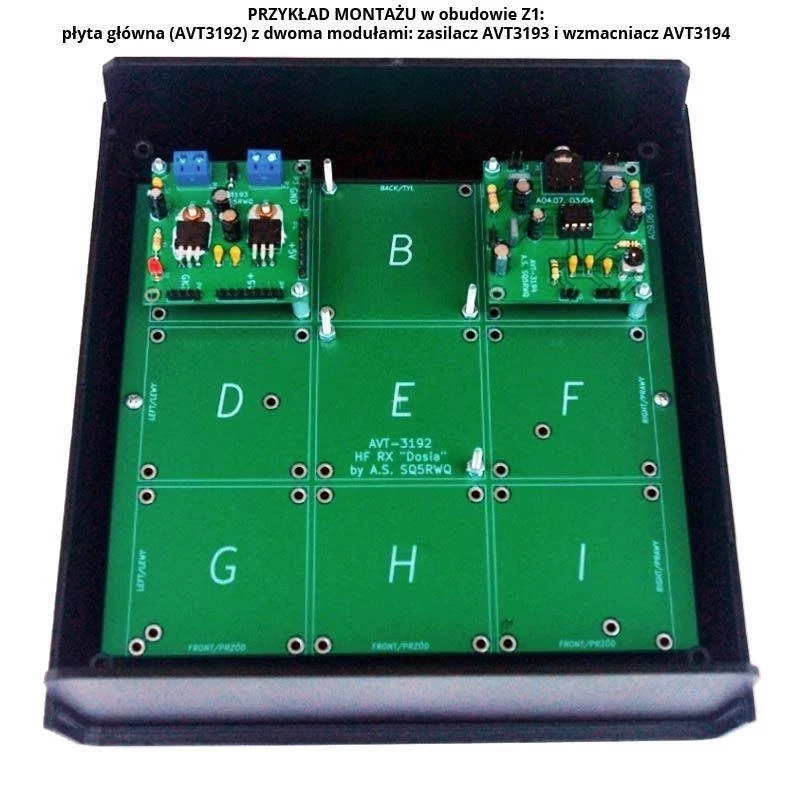

Moduł AVT3190 jest częścią odbiornika „Dosia” i wymaga współpracy z pozostałymi blokami systemu, w tym płytą bazową, zasilaczem oraz dalszym torem odbiorczym.
Filtry wejściowe w.cz. wymagają strojenia trymerami. Filtr 40 m stroi się parą C9/C14, a filtr 80 m parą C16/C21, dlatego po montażu potrzebna jest kontrola charakterystyki przenoszenia albo co najmniej strojenie w docelowym torze odbiornika.
Wzmacniacz wejściowy stabilizuje warunki pracy filtrów, ale ustawienie RF GAIN nadal należy dobrać do anteny i warunków odbioru. Przy bardzo silnych sygnałach zbyt duże wzmocnienie może pogorszyć czystość odbioru.
Najczęściej zadawane pytania
Odbiornik „Dosia” ma dobrą odporność na przesterowanie, ale bez filtrów wejściowych silne sygnały spoza odbieranego pasma mogą utrudniać czysty odbiór. Filtracja przed mieszaczem ogranicza poziom niepożądanych sygnałów zanim trafią do dalszych bloków toru w.cz.
Stopień z Q1 zapewnia bardziej stałe dopasowanie impedancyjne dla filtrów. Bez takiego buforowania impedancja anteny, szczególnie anten bardzo krótkich lub długich LW, mogłaby zmieniać charakterystykę zestrojonych filtrów i pogarszać ich selektywność.
Sygnał po wzmacniaczu wejściowym jest kierowany przez pary kluczy 74HC4066 do jednego z dwóch filtrów. Jedna para kluczy obsługuje tor 40 m, druga tor 80 m, a sygnał wyboru z portu P4 przełącza filtr i jednocześnie generuje potrzebną polaryzację sterującą dla drugiej pary kluczy.
Trzeba stroić właściwe pary trymerów dla danego pasma i zachować wartości elementów sprzęgających zgodne z projektem. Zmniejszenie pojemności sprzęgającej mogłoby zawęzić pasmo, ale dokumentacja wskazuje, że utrudniłoby to skuteczne i powtarzalne zestrojenie filtrów.
Ogranicznik z diodami Schottky’ego BAT85 zmniejsza ryzyko podania zbyt dużej amplitudy sygnału na dalszy tor wejściowy. Diody Schottky’ego dają bardziej miękkie ograniczanie niż typowe małosygnałowe diody krzemowe, co lepiej pasuje do pracy z sygnałami w.cz.
