Kompukser AVT2785 to komputerowy mikser audio do podłączenia kilku źródeł sygnału do wejścia Line In. Może pracować także jako samodzielny mikser; wersja A zawiera samą płytkę PCB, elementy osobno.

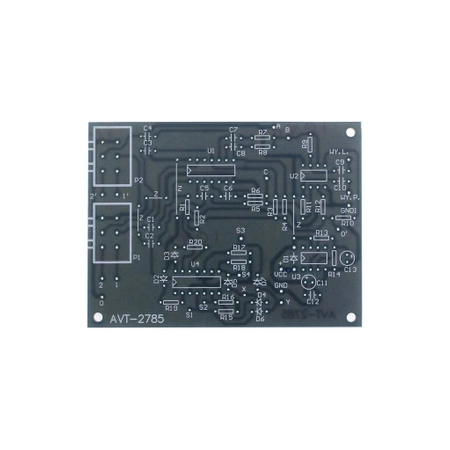

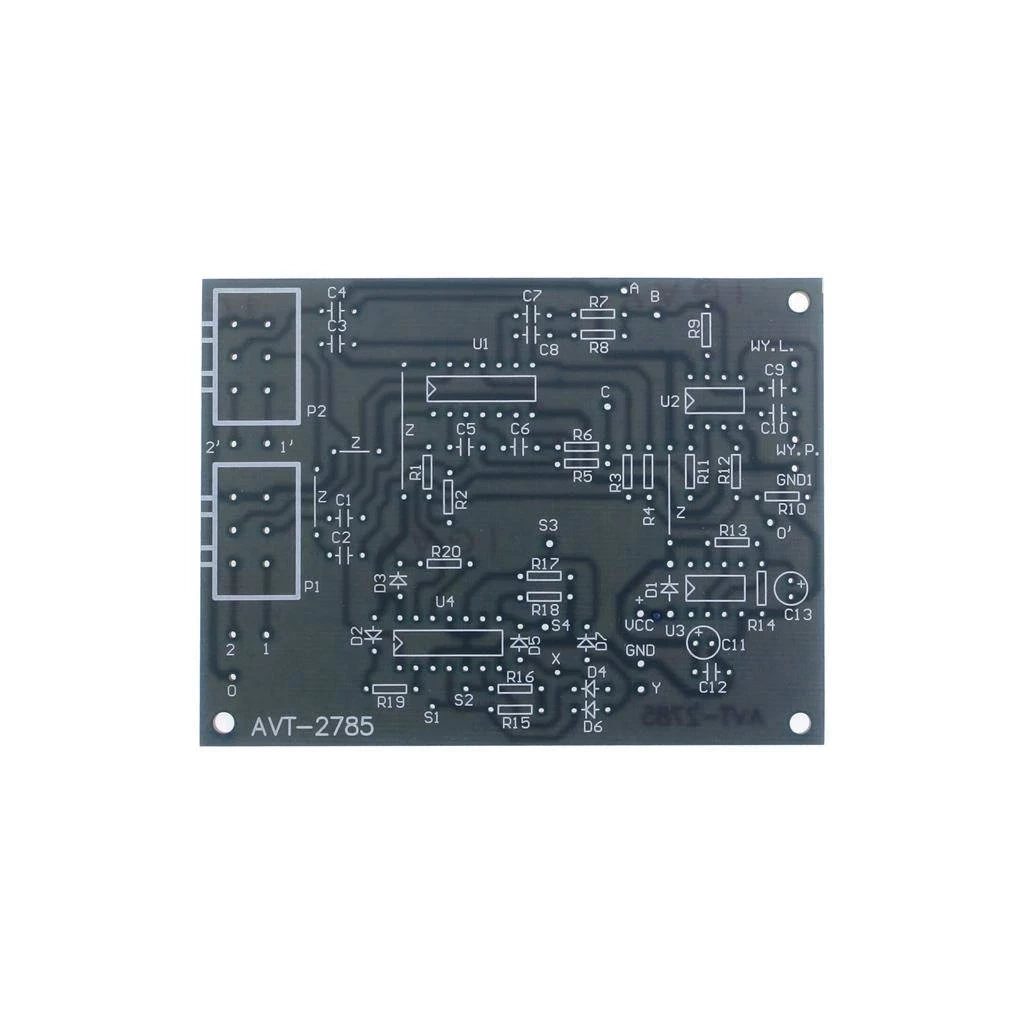

Kompukser – komputerowy mikser audio Line In – płytka PCB AVT2785

Płytka drukowana do budowy komputerowego miksera audio, który pozwala wygodnie podłączyć kilka sygnałów do wejścia Line In.

Więcej wejść audio dla komputera

AVT2785 A to płytka PCB do wykonania układu Kompukser, czyli komputerowego miksera audio. Projekt rozwiązuje typowy problem pojedynczego wejścia Line In w karcie dźwiękowej, pozwalając wygodnie podłączyć kilka źródeł sygnału audio.

Układ może ułatwić pracę z komputerem, nagrywaniem, odsłuchem i prostym miksowaniem sygnałów. Dodatkową zaletą jest możliwość wyprowadzenia gniazd wejściowych na przód komputera. Kompukser może pracować także jako samodzielny mikser, bez konieczności podłączenia do PC.

Kilka źródeł audio Możliwość podłączenia większej liczby sygnałów do wejścia Line In komputera

Praca z PC lub samodzielnie Układ może działać jako mikser komputerowy albo niezależny prosty mikser audio

Płytka 85×72 mm Wariant PCB do samodzielnego skompletowania elementów miksera

Karta techniczna
AVT2785

AVT2785 to projekt komputerowego miksera audio Kompukser. Układ pozwala wygodniej obsługiwać kilka sygnałów audio przy współpracy z kartą dźwiękową komputera lub jako samodzielny prosty mikser.

Kod projektu	AVT2785
Wersja	A – płytka drukowana PCB
Nazwa projektu	Kompukser
Typ układu	komputerowy mikser audio
Zastosowanie	podłączenie kilku sygnałów audio do wejścia Line In komputera
Możliwa praca samodzielna	tak, jako prosty mikser audio bez współpracy z komputerem
Główne układy scalone	4066, TL072/TL082, TL071/TL081, 4013
Elementy regulacyjne	2 potencjometry stereo 22…47 kΩ
Sterowanie	6 przycisków typu microswitch
Sygnalizacja	2 diody LED
Gniazda wejściowe	do montażu zgodnie z potrzebami aplikacji
Wymiary płytki PCB	85×72 mm

Pobierz dokumentację PDF

Wersja

AVT2785 A – płytka PCB. Elementy elektroniczne z poniższego wykazu trzeba skompletować osobno.

Wykaz elementów

R1-R4: 220 kΩ
R5-R12: 47 kΩ
R13-R18: 39 kΩ
R19, R20: 750 Ω
P1, P2: 22…47 kΩ stereo
C1-C10: 470 nF
C11, C13: 10 µF / 25 V
C12: 100 nF
U1: 4066
U2: TL072 lub TL082
U3: TL071 lub TL081
U4: 4013
D1, D4-D7: 1N4148
D2, D3: diody LED, dowolne
2 podstawki 14-pinowe
2 podstawki 8-pinowe
Gniazda wejściowe
6 przycisków typu microswitch

Notes

Kompukser jest przydatny wtedy, gdy karta dźwiękowa ma tylko jedno wejście Line In, a do komputera trzeba doprowadzić kilka źródeł audio. Dostęp do wejść można przenieść na przód obudowy komputera, co ułatwia częste przełączanie źródeł.

Układ może pracować nie tylko z komputerem, ale również jako samodzielny mikser audio. To zwiększa praktyczną użyteczność projektu w prostych stanowiskach odsłuchowych, testowych i hobbystycznych.

Dobór i rozmieszczenie gniazd wejściowych warto dopasować do planowanego zastosowania: komputera, panelu przedniego, obudowy zewnętrznej albo samodzielnego miksera.

Uwaga: układ jest przeznaczony do sygnałów audio o poziomie liniowym. Nie podłączaj bezpośrednio sygnałów głośnikowych ani wyjść wzmacniaczy mocy. Przed podłączeniem do komputera sprawdź masę, poziomy sygnałów i poprawność prowadzenia przewodów audio.
