Bezprzewodowy link audio Bluetooth - PCB do projektu AVT 5324
- Umożliwia budowę odbiornika audio Bluetooth do bezprzewodowego przesyłania dźwięku z telefonu, komputera lub odtwarzacza do zestawu audio. Wersja A zawiera płytkę PCB.

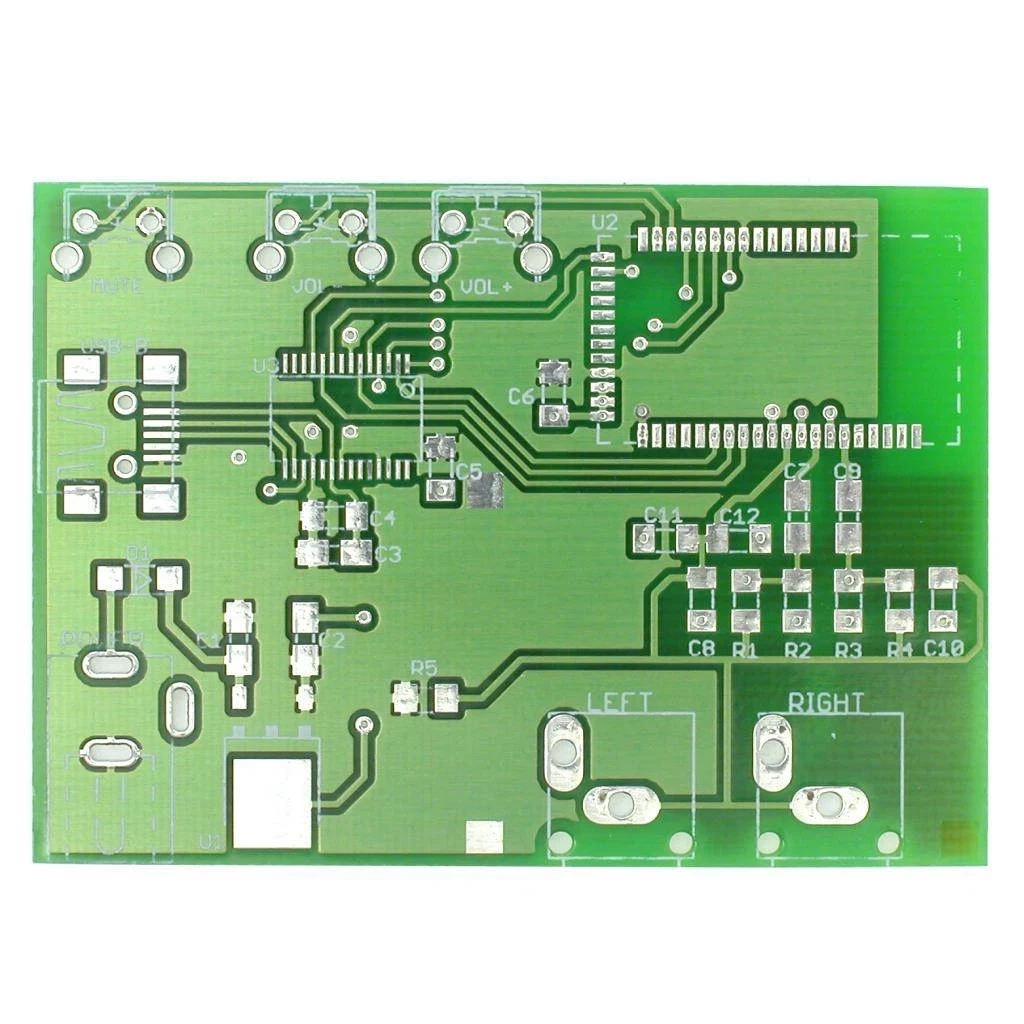

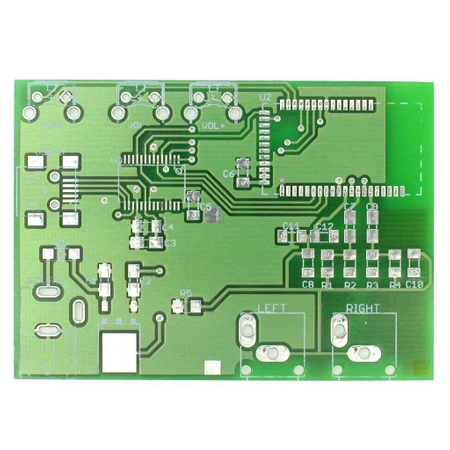

Bezprzewodowy link audio Bluetooth - płytka drukowana do AVT5324
Płytka PCB do wykonania odbiornika audio Bluetooth z wyjściem stereofonicznym.
Bluetooth audio do domowego zestawu muzycznego
AVT5324 to projekt bezprzewodowego linku audio, który pozwala przesłać dźwięk z urządzenia wyposażonego w Bluetooth do wejścia stereofonicznego wzmacniacza lub zestawu audio. Układ sprawdza się jako dodatek do starszego sprzętu audio, który nie ma wbudowanego odbiornika Bluetooth.
Konstrukcja wykorzystuje moduł BTM511 obsługujący profil A2DP oraz wyjście audio stereo. Po skonfigurowaniu modułu urządzenie może pracować autonomicznie, bez dodatkowego mikrokontrolera. Wersja A obejmuje samą płytkę PCB; moduł Bluetooth, elementy elektroniczne, złącza i przyciski należy skompletować osobno.
Karta techniczna
AVT5324
Bezprzewodowy odbiornik audio Bluetooth do przesyłania sygnału stereofonicznego do wzmacniacza lub zestawu audio.
| Wersja | A - płytka PCB |
| Typ układu | bezprzewodowy link audio Bluetooth |
| Funkcja | odbiór stereofonicznego sygnału audio i podanie go na wejście zestawu audio |
| Obsługiwany profil audio | Bluetooth A2DP |
| Moduł Bluetooth | BTM511 z kodekiem audio SBC i wyjściem stereo małej mocy |
| Konfiguracja modułu | komendy AT przez UART/USB, zapis ustawień w pamięci nieulotnej modułu |
| Nazwa przykładowej konfiguracji | audioLink |
| Sterowanie lokalne | przyciski VOL+, VOL− oraz MUTE przypisane do funkcji GPIO modułu |
| Wejście/wyjście audio | wyjście stereo na gniazda LEFT/RIGHT typu cinch |
| Interfejs konfiguracyjny | USB z konwerterem USB/UART FT232RL |
| Zasilanie | 5...9 V DC |
| Maksymalny pobór prądu | 35 mA |
| Współpraca ze źródłami | komputer PC, telefon komórkowy, odtwarzacz MP3/MP4 i inne urządzenia z Bluetooth A2DP |
| Płytka PCB | 67x48 mm |
Wersja A - płytka PCB i wykaz elementów
AVT5324 A - płytka PCB. Elementy elektroniczne, moduł BTM511, złącza, przyciski i elementy mechaniczne trzeba skompletować osobno.
| Rezystory | R1, R4 - 1MΩ SMD1206; R2, R3 - 39Ω SMD1206; R5 - 0Ω SMD1206 |
| Kondensatory | C1-C3, C7, C9 - 10µF/20V tantalowe, typ B EIA 3528-21; C4-C6, C8, C10-C12 - 100nF ceramiczne SMD1206 |
| Półprzewodniki i układy | D1 - S1A DO214AC; U1 - NCP1117DT33G DPAK; U2 - BTM511; U3 - FT232RL SSOP28 |
| Sterowanie | VOL+, VOL−, MUTE - mikroprzyciski kątowe 90° do montażu przewlekanego |
| Złącza | POWER - gniazdo zasilające 2,5 mm typu jack z przełącznikiem; LEFT, RIGHT - gniazda cinch mono kątowe 90°; USB-B - gniazdo mini USB-B SMD |
Notes
Moduł BTM511 wymaga wstępnej konfiguracji komendami AT. Dokumentacja podaje sekwencję ustawiającą profil A2DP, nazwę urządzenia „audioLink”, widoczność Bluetooth oraz funkcje GPIO dla przycisków głośności i wyciszenia.
Do konfiguracji wykorzystano konwerter USB/UART FT232RL. Po zaprogramowaniu ustawienia są zapisywane w pamięci nieulotnej modułu, dzięki czemu urządzenie może pracować samodzielnie jako odbiornik audio Bluetooth.
Przyciski VOL+, VOL− i MUTE korzystają z alternatywnych funkcji portów GPIO modułu BTM511. Dostępność i numery funkcji mogą zależeć od wersji firmware, dlatego przy problemach należy sprawdzić wersję modułu oraz dokumentację producenta.
Część płytki z elementami toru audio modułu Bluetooth może być ekranowana kawałkiem blachy połączonej z masą w przewidzianych punktach. Ma to ograniczyć wpływ zakłóceń na tor audio i poprawić warunki pracy modułu.
Najczęściej zadawane pytania
W opisanej konfiguracji układ pracuje jako odbiornik audio Bluetooth. Źródłem dźwięku jest komputer, telefon lub odtwarzacz z profilem A2DP, a AVT5324 podaje odebrany sygnał stereo na wejście zestawu audio.
BTM511 ma wiele profili i funkcji GPIO. Aby układ zachowywał się jak odbiornik A2DP z przyciskami głośności i wyciszenia, trzeba ustawić klasę urządzenia, aktywny profil, nazwę Bluetooth oraz funkcje alternatywne portów, a następnie zapisać ustawienia w pamięci modułu.
FT232RL pełni rolę konwertera USB/UART do wstępnej konfiguracji BTM511 z komputera. Pozwala wysyłać komendy AT przez wirtualny port COM, co upraszcza ustawienie profilu A2DP i funkcji sterujących bez dodatkowego programatora.
Nie zawsze. Dokumentacja zwraca uwagę, że konfiguracja alternatywnych funkcji GPIO zależy od wersji firmware modułu BTM511. Przy innej wersji może być konieczna weryfikacja rejestrów GPIO i dostosowanie komend AT do dokumentacji producenta.
Każde urządzenie Bluetooth obsługujące profil A2DP może wysyłać dźwięk do modułu, na przykład komputer PC, laptop, telefon komórkowy lub odtwarzacz MP3/MP4. Po sparowaniu i wybraniu modułu jako urządzenia audio dźwięk pojawia się na wyjściach LEFT i RIGHT.
