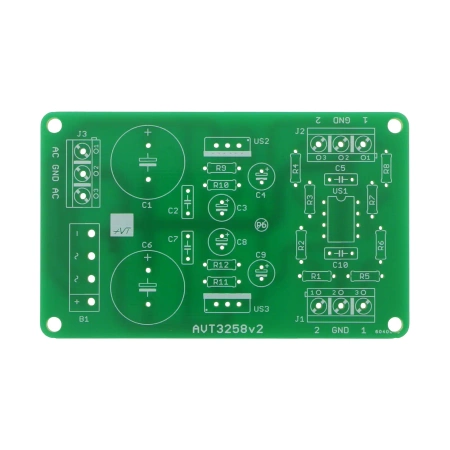

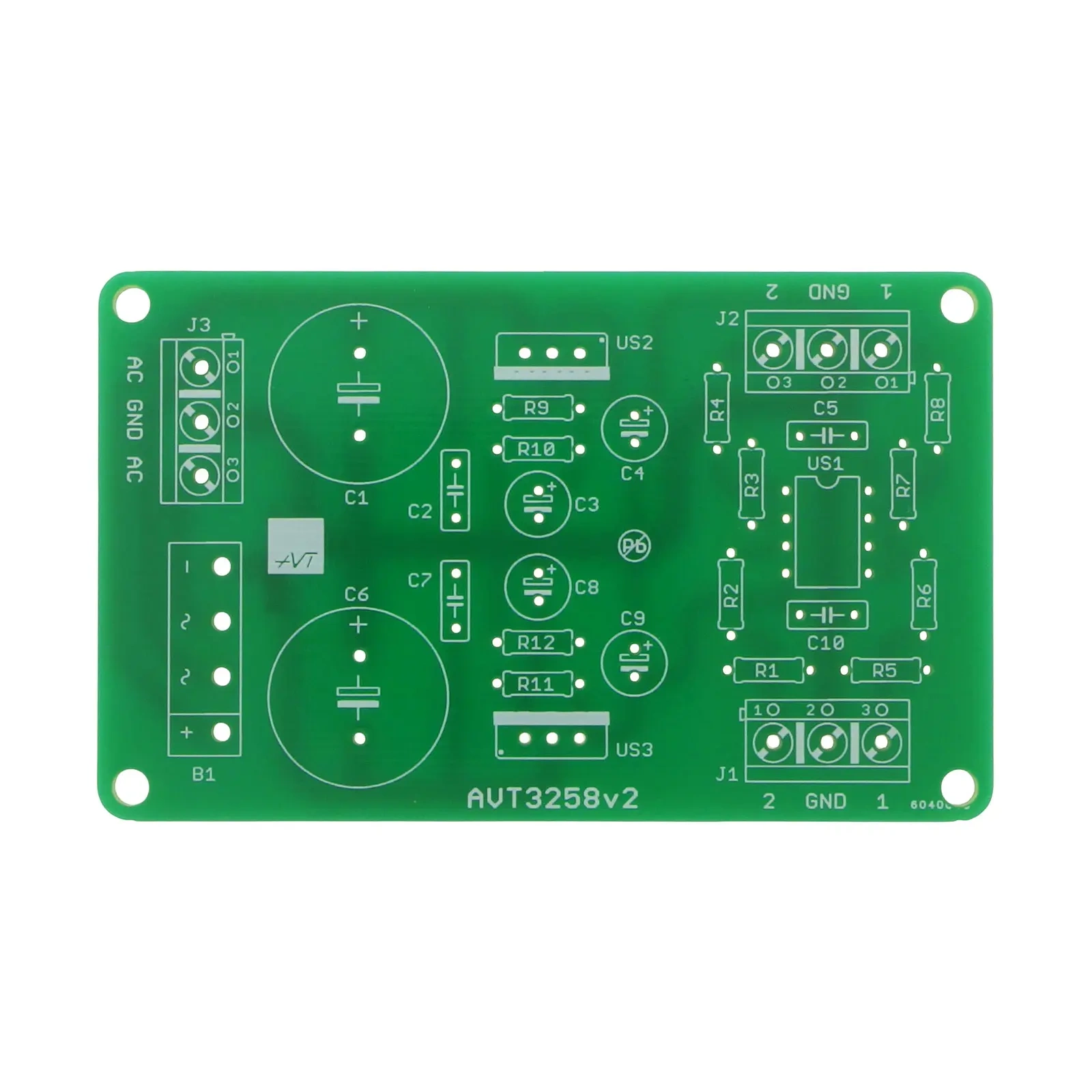

Wtórnik audio z zasilaczem - PCB do projektu AVT 3258

Do pobrania:

Dokumentacja

Do czego to służy?
Gdy podłączymy do jednego wyjścia sygnału audio kilka urządzeń (np. wzmacniaczy), może się okazać, że amplituda sygnału zostanie silnie stłumiona. Powodem jest obciążenie źródła, które ma znaczną rezystancję wewnętrzną. Użycie opisywanego układu zapobiega takiemu zjawisku. Przedstawiony układ ma dwa niezależne kanały, przez co można go użyć np. dla kanału lewego i prawego w kinie domowym, kiedy zajdzie konieczność „rozszczepienia” sygnału z telewizora (lub innego źródła) na kilka wzmacniaczy. Zmniejsza on impedancję wyjściową źródła sygnału audio do około 100Ω. Rezystancja wejściowa wynosi 1MΩ, przez co niemal w ogóle nie obciąża źródła. Ma wbudowane stabilizatory napięcia oraz prostownik, więc można go podłączyć np. do transformatora zasilającego jednego ze wzmacniaczy. Wzmocnienie obu kanałów wynosi +1V/V (0dB) – układ jest więc przezroczysty dla sygnału.

Wymiary płytki 83x51mm

Projekt AVT 3258 EdW 10/19
