Co zawiera wersja AVT3233 A?
AVT3233 A zawiera wyłącznie płytkę PCB do projektu symetrycznego zasilacza audio. Elementy elektroniczne z wykazu należy skompletować osobno.

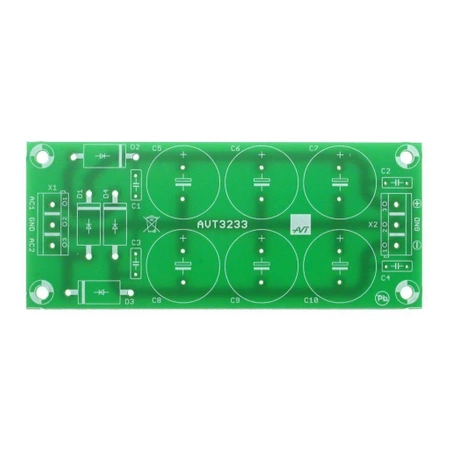

Zasilacz symetryczny do wzmacniaczy audio do 100W - PCB do projektu AVT 3233

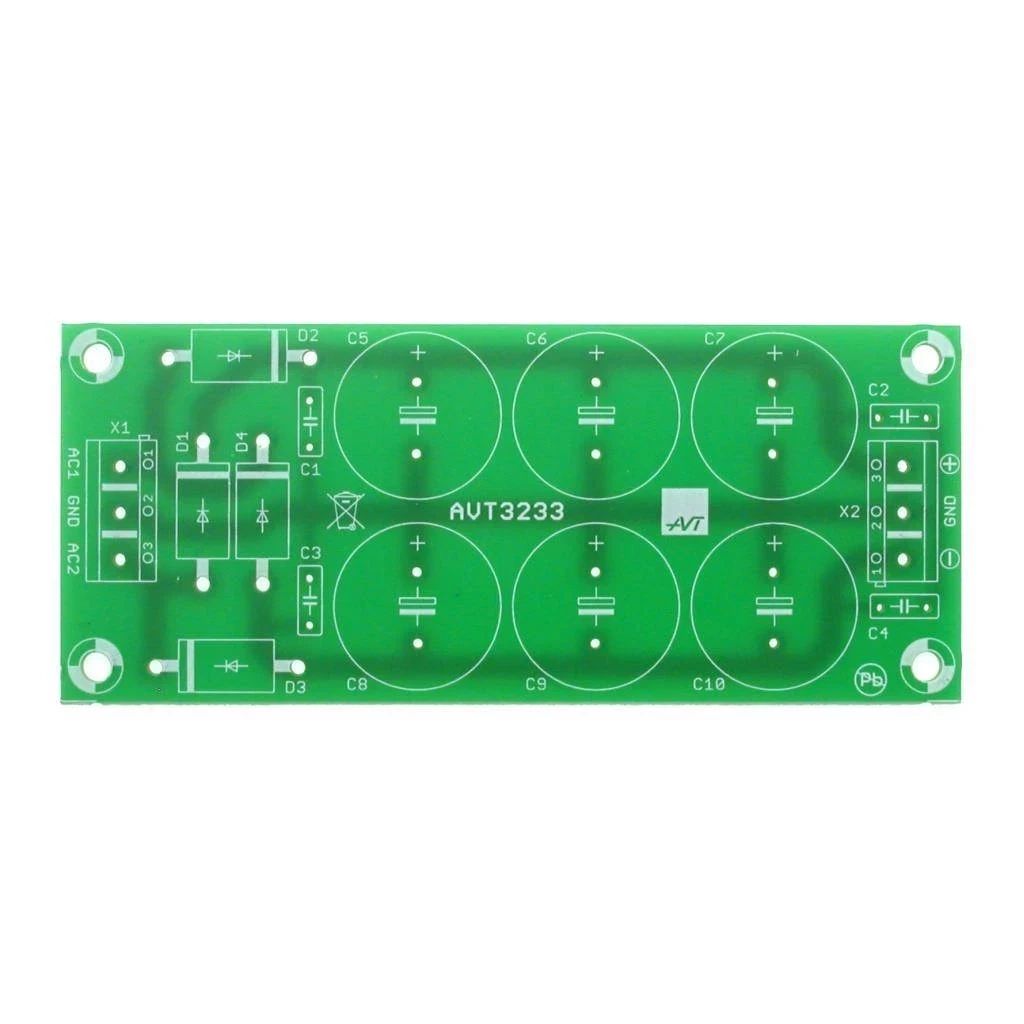

- Symetryczny zasilacz do wzmacniaczy audio pozwala zbudować niestabilizowane źródło napięcia dodatniego i ujemnego względem masy. AVT3233 A zawiera płytkę PCB 97×41 mm, a elementy elektroniczne z poniższego wykazu należy skompletować osobno.
Symetryczny zasilacz audio 6A - płytka PCB do AVT3233
Płytka PCB do wykonania niestabilizowanego zasilacza symetrycznego do wzmacniaczy audio.
Zasilanie symetryczne do końcówek mocy audio
AVT3233 to prosty moduł zasilacza symetrycznego do wzmacniaczy audio. Pozwala uzyskać napięcie dodatnie i ujemne względem masy, potrzebne w wielu wzmacniaczach o mocy powyżej kilkunastu watów.
Układ pracuje jako niestabilizowany zasilacz z mostkiem Graetza zbudowanym z diod 1N5408 oraz sześcioma kondensatorami filtrującymi 3300 µF. Wersja A obejmuje samą płytkę PCB; elementy elektroniczne z poniższego wykazu należy skompletować osobno.
Do wzmacniaczy audio moduł przeznaczony do końcówek mocy do 100 W
Do 6 A mostek z diod 1N5408 i pojemności filtrujące dla zasilania audio
PCB 97×41 mm wąska płytka do montażu w obudowie wzmacniacza
Skala trudności1/6
Szacowany czas montażu30 min
Karta techniczna
AVT3233
Niestabilizowany zasilacz symetryczny do wzmacniaczy audio, z mostkiem prostowniczym i kondensatorami filtrującymi.
| Kod projektu | AVT3233 |
|---|---|
| Wersja | A – płytka drukowana PCB |
| Typ układu | niestabilizowany zasilacz napięć symetrycznych |
| Zastosowanie | wzmacniacze audio do 100 W |
| Maksymalny prąd wyjściowy | do 6 A |
| Maksymalne napięcie transformatora | 2×34 VAC |
| Prostownik | mostek Graetza z diod 1N5408 |
| Filtracja | 6×3300 µF / 50 V oraz 4×100 nF / 63 V |
| Podłączenie | zaciski śrubowe AC1, GND, AC2 oraz wyjście symetryczne |
| Wymiary płytki PCB | 97×41 mm |
Przykład podłączenia
Wersja
AVT3233 A – płytka PCB. Elementy elektroniczne z poniższego wykazu należy skompletować osobno.
Wykaz elementów
- C1–C4: 100 nF / 63 V
- C5–C10: 3300 µF / 50 V
- D1–D4: 1N5408
- X1, X2: złącze śrubowe 3 pola
Notes
Zasilacz wymaga transformatora z dwoma uzwojeniami wtórnymi połączonymi szeregowo, z wyprowadzonym punktem środkowym GND. Napięcia AC1 i AC2 mają przeciwne fazy względem masy.
Dodatnia i ujemna linia zasilania są prostowane dwupołówkowo i wygładzane przez kondensatory elektrolityczne. Napięcie nominalne kondensatorów musi być wyższe niż amplituda napięcia nieobciążonego transformatora.
Przy poborze prądu większym niż 2,5 A ścieżki prądowe należy dodatkowo pogrubić cyną albo nalutować przewód, na przykład srebrzankę.
Poprawnie zmontowany układ ze sprawnych elementów pracuje od razu po prawidłowym podłączeniu transformatora i obciążenia.
Uwaga: w zasilaczu mogą występować napięcia niebezpieczne dla zdrowia i życia, utrzymujące się długo po odłączeniu zasilania. Kondensatory C5...C10 należy rozładować przed podłączeniem wzmacniacza lub pracami przy układzie. Kondensatory elektrolityczne podłączone z odwrotną polaryzacją albo do zbyt wysokiego napięcia mogą eksplodować.
Najczęściej zadawane pytania
Do czego można użyć AVT3233?
Do wykonania niestabilizowanego zasilacza symetrycznego dla wzmacniaczy audio wymagających dodatniej i ujemnej linii zasilania względem masy.
Czy AVT3233 wymaga programowania?
Nie. To prosty zasilacz prostownikowo-filtrujący, bez mikrokontrolera i bez programu.
Jaki transformator można podłączyć?
Dokumentacja podaje maksymalne napięcie transformatora 2×34 VAC. Transformator powinien mieć dwa uzwojenia wtórne połączone tak, aby uzyskać punkt środkowy GND.
Czy to zasilacz stabilizowany?
Nie. AVT3233 jest zasilaczem niestabilizowanym z mostkiem prostowniczym i kondensatorami filtrującymi.
