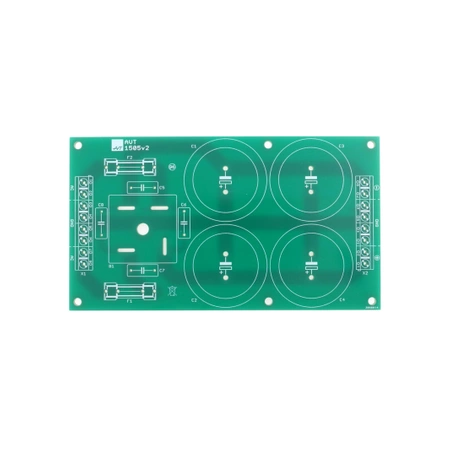

Symetryczny zasilacz do wzmacniaczy audio 100W - PCB do projektu AVT 1505
- Zasila wzmacniacze audio z transformatora 2×26 V AC, zapewniając symetryczne napięcie po prostowaniu i filtracji. Wersja A zawiera płytkę PCB.
Symetryczny zasilacz do wzmacniaczy audio – moduł 100 W AVT1505
Moduł pozwala zbudować niestabilizowany zasilacz symetryczny do końcówek mocy audio.
Zasilacz symetryczny do wzmacniacza mocy
AVT1505 to płytka zasilacza symetrycznego przeznaczona do współpracy ze wzmacniaczami audio różnej mocy, szczególnie z końcówkami około 100 W. Układ prostuje dwa symetryczne napięcia wtórne transformatora i tworzy dodatnią oraz ujemną szynę zasilania względem masy.
Na płytce przewidziano mostek prostowniczy dużej mocy, kondensatory filtrujące o dużej pojemności, bezpieczniki w obu gałęziach zasilania oraz zaciski śrubowe. Szerokie ścieżki prądowe i duże pola miedzi ułatwiają pracę z większymi prądami, a przy obciążeniach powyżej 5 A można je dodatkowo wzmocnić cyną lub przewodem miedzianym.
Karta techniczna
AVT1505/1
Niestabilizowany zasilacz napięć symetrycznych do wzmacniaczy audio, z mostkiem prostowniczym dużej mocy, czterema kondensatorami filtrującymi, bezpiecznikami zwłocznymi i zaciskami śrubowymi.
| Wersja | A – płytka PCB |
| Typ projektu | symetryczny zasilacz do wzmacniaczy audio |
| Rodzaj zasilacza | niestabilizowany zasilacz napięć symetrycznych |
| Zastosowanie | zasilanie wzmacniaczy audio, szczególnie końcówek mocy około 100 W |
| Maksymalne napięcie transformatora | 2×26 V AC |
| Typ transformatora | najlepiej transformator toroidalny o mocy i napięciach dobranych do końcówki mocy |
| Wejście z transformatora | dwa symetryczne napięcia wtórne podawane na zaciski AC i GND |
| Wyjścia zasilania | +, GND, - |
| Prostownik | mostek Gretza / mostek prostowniczy min. 10 A |
| Filtracja dodatniej szyny | kondensatory C1 i C3 |
| Filtracja ujemnej szyny | kondensatory C2 i C4 |
| Pojemność głównych kondensatorów | 4× 4700 µF / 50 V |
| Kondensatory przeciwzakłóceniowe | C5…C8, 10 nF…100 nF / 100 V |
| Zabezpieczenie gałęzi zasilania | F1, F2 – bezpieczniki zwłoczne 10 A |
| Złącza | zaciski śrubowe ARK2 5 mm |
| Liczba złączy śrubowych | 8 szt. |
| Praca z prądami powyżej 5 A | zalecane wzmocnienie ścieżek cyną lub przewodem miedzianym 1,5…2 mm |
| Chłodzenie mostka | przy dużych prądach wymagany odpowiedni radiator mostka prostowniczego |
| Prądy rozruchowe | duże prądy ładowania kondensatorów po włączeniu zasilania, dlatego zastosowano bezpieczniki zwłoczne |
| Montaż | gniazda bezpieczników, złącza śrubowe, kondensatory przeciwzakłóceniowe, mostek, kondensatory główne |
| Wymiary płytki PCB | 134×75 mm |

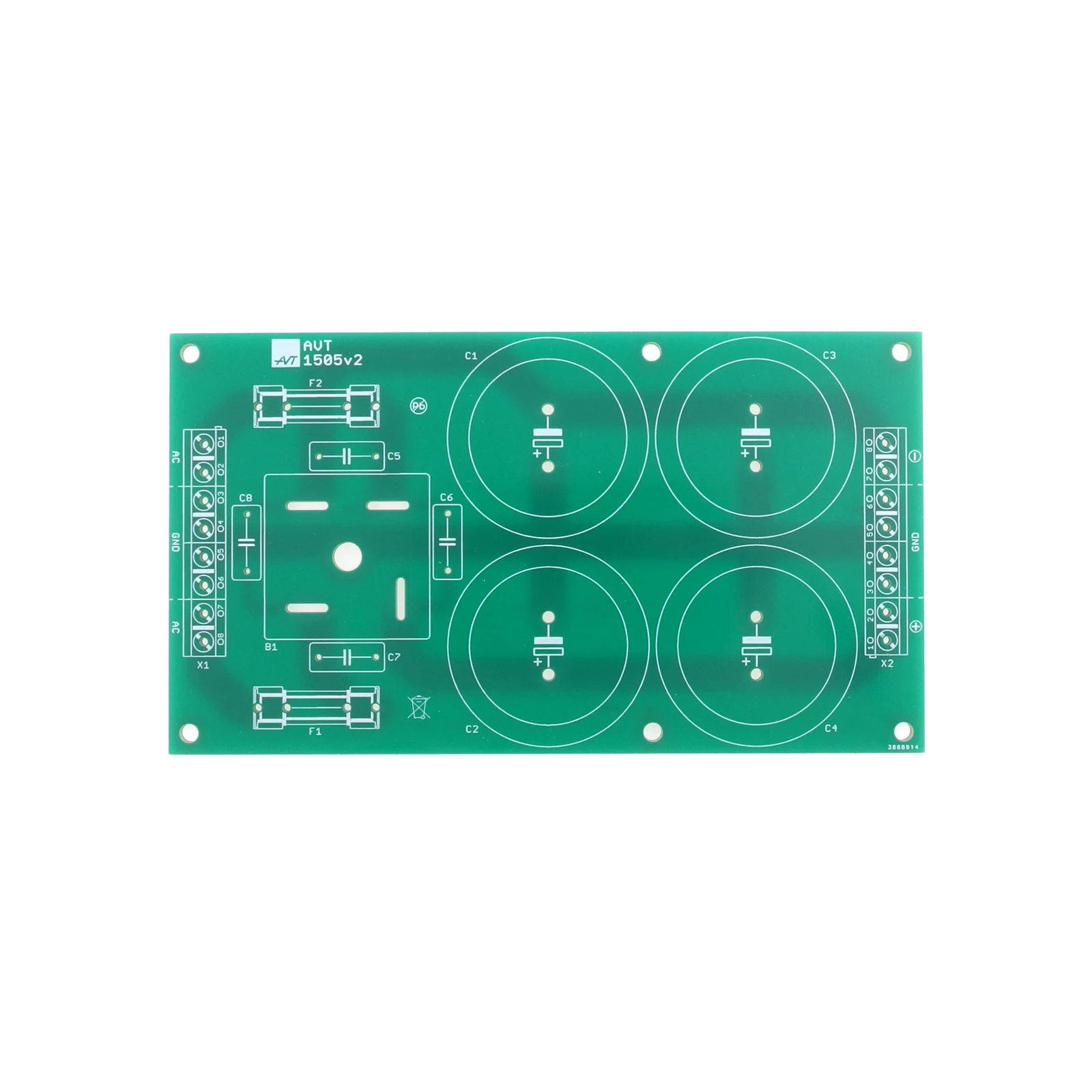

Wersja A – płytka PCB
AVT1505 A zawiera płytkę PCB do projektu symetrycznego zasilacza do wzmacniaczy audio. Elementy elektroniczne z poniższego wykazu trzeba skompletować osobno.
Wykaz elementów
- C1-C4: 4700 µF / 50 V
- C5-C8: 10 nF…100 nF / 100 V
- B1: mostek prostowniczy min. 10 A
- F1, F2: bezpiecznik zwłoczny 10 A
- Oprawa bezpiecznika: 4 szt. / 2 komplety
- Złącze śrubowe ARK2 5 mm: 8 szt.
- Transformator toroidalny z uzwojeniem wtórnym do 2×26 V AC, dobrany do wymaganej mocy wzmacniacza
- Radiator dla mostka prostowniczego, jeśli zasilacz ma pracować z dużym prądem
Notes
Transformator należy dobrać do wymagań konkretnej końcówki mocy. Dokumentacja wskazuje maksymalne napięcie wtórne 2×26 V AC, a moc transformatora powinna odpowiadać poborowi prądu wzmacniacza.
Przy prądach większych niż 5 A trzeba wzmocnić ścieżki prądowe grubszą warstwą cyny albo dolutowanym przewodem miedzianym o średnicy około 1,5…2 mm.
Mostek prostowniczy musi mieć właściwe chłodzenie. Przy dużym obciążeniu należy zastosować odpowiedni radiator i zostawić miejsce na oddawanie ciepła wewnątrz obudowy wzmacniacza.
Uwaga: w zasilaczu występują napięcia niebezpieczne dla zdrowia i życia.
Kondensatory C1…C4 mogą pozostawać naładowane długo po odłączeniu zasilania. Przed dotknięciem płytki lub podłączeniem jej do wzmacniacza należy upewnić się, że kondensatory są rozładowane.
Najczęściej zadawane pytania
Wersja A zawiera płytkę PCB. Wszystkie elementy elektroniczne trzeba skompletować osobno.
To niestabilizowany zasilacz symetryczny do wzmacniaczy audio, szczególnie końcówek mocy około 100 W.
Maksymalne napięcie transformatora podane dla projektu wynosi 2×26 V AC.
Nie. To zasilacz niestabilizowany. Napięcie wyjściowe zależy od napięcia transformatora, obciążenia i pojemności filtrującej.
W projekcie zastosowano cztery kondensatory 4700 µF / 50 V, po dwa dla dodatniej i ujemnej gałęzi zasilania.
Przy pracy z prądami większymi niż 5 A zalecane jest pocynowanie ścieżek grubszą warstwą cyny albo dolutowanie przewodu miedzianego o średnicy około 1,5…2 mm.
Przy dużych prądach tak. Mostek prostowniczy powinien mieć odpowiednie chłodzenie dobrane do obciążenia wzmacniacza.
Nie. Kondensatory filtrujące mogą długo utrzymywać niebezpieczne napięcie. Przed dotknięciem płytki trzeba upewnić się, że C1…C4 są rozładowane.
Nie. To wersja A, czyli sama płytka PCB. Kondensatory filtrujące, mostek prostowniczy, bezpieczniki, oprawy, złącza śrubowe, transformator i ewentualny radiator trzeba dobrać osobno według wykazu.
