Radiowy strażnik z alarmem zasięgu - PCB i mikroprocesor do projektu AVT 2821
- Sygnalizuje opuszczenie ustalonego obszaru i sprawdza się jako prosty radiowy system nadzoru. Wersja A+ zawiera płytkę PCB oraz zaprogramowany mikrokontroler; pozostałe elementy trzeba skompletować osobno.
Radiowy strażnik z alarmem zasięgu – system nadzoru AVT2821
Układ sygnalizuje opuszczenie ustalonego obszaru przez osobę wyposażoną w część nadawczą systemu.
Radiowe pilnowanie ustalonego obszaru

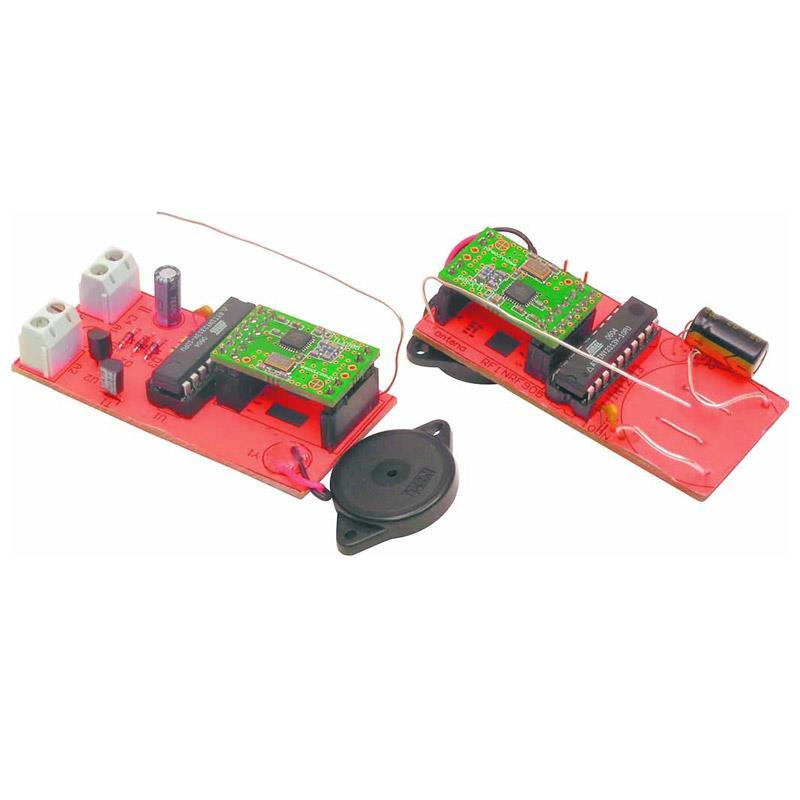

AVT2821 pozwala zbudować radiowy system nadzoru składający się z części noszonej przez osobę chronioną oraz odbiornika stacjonarnego. Nadajnik okresowo komunikuje się z odbiornikiem, a utrata łączności powoduje uruchomienie sygnału alarmowego.
Projekt sprawdza się jako pomocniczy układ sygnalizacyjny do nadzoru dzieci, osób starszych lub osób wymagających opieki w wyznaczonym obszarze. Odbiornik może dodatkowo sterować zewnętrznym urządzeniem alarmowym przez wyjście A2, na którym po wykryciu alarmu pojawia się napięcie zasilania.
Karta techniczna
AVT2821
Radiowy strażnik z komunikacją nadajnik–odbiornik, modułem TLX905, mikrokontrolerem ATtiny2313 i sygnalizacją alarmową po utracie zasięgu.
| Wersja | A+ – płytka PCB + zaprogramowany mikrokontroler |
| Typ projektu | radiowy strażnik / alarm utraty zasięgu |
| Układ radiowy | TLX905, transceiver małej mocy |
| Pasmo pracy modułu | 433 MHz lub 868/915 MHz |
| Modulacja | GFSK |
| Szybkość transmisji | 50 kb/s |
| Mikrokontroler projektu | ATtiny2313, zaprogramowany w wersji A+ |
| Regulacja mocy nadajnika | jumpery J1/J2, poziomy -12 dB, -4 dB, +4 dB, +8 dB |
| Sygnalizacja alarmu | przerywany sygnał dźwiękowy |
| Wyjście alarmowe odbiornika | A2, pełne napięcie zasilania po wykryciu alarmu |
| Zasilanie modułu TLX905 | 1,9…3,6 V |
| Zasilanie nadajnika | bateria CR2430 |
| Element stabilizujący odbiornika | 78L05 |
| Zalecana długość anteny | około 8 cm |
| Wymiary płytki PCB | 67×31 mm |

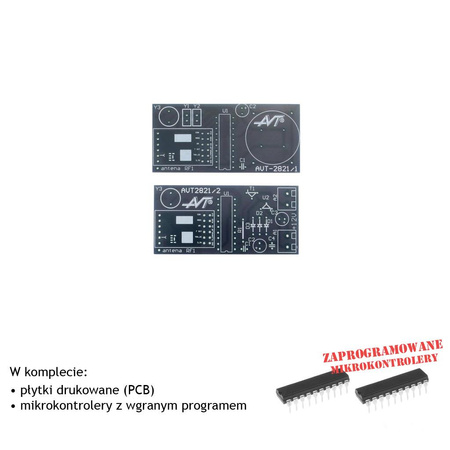

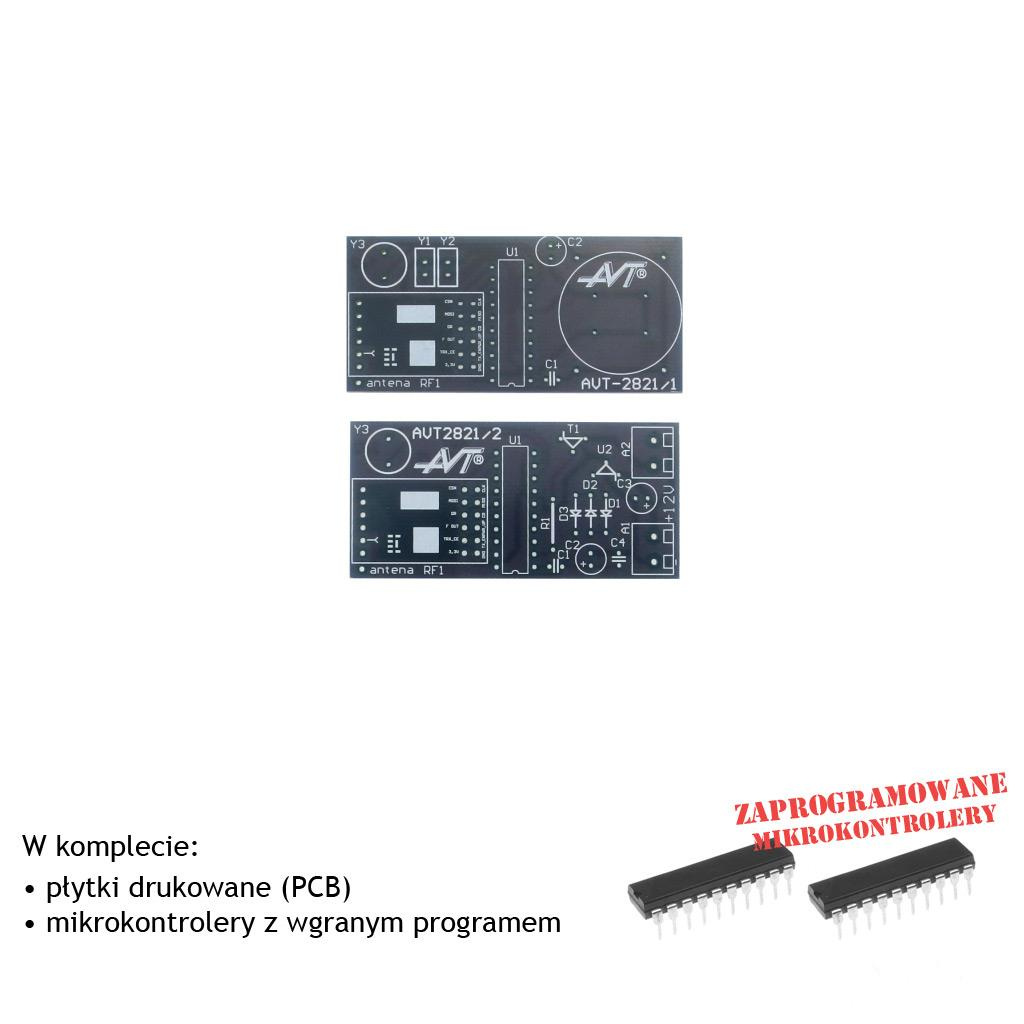

Wersja A+ – płytka PCB i zaprogramowany mikrokontroler
AVT2821 A+ zawiera płytkę PCB oraz zaprogramowany mikrokontroler ATtiny2313 przygotowany do pracy w tym projekcie. Pozostałe elementy elektroniczne z poniższego wykazu trzeba skompletować osobno.
Wykaz elementów
Nadajnik:
- C1: 100 nF
- C2: 100–1000 µF / 16 V
- RF1: TLX905
- U1: ATtiny2313
- Y1, Y2: jumperki 2-pinowe
- Y3: membrana piezo, najlepiej w obudowie
- Bateria: CR2430
Odbiornik:
- C1, C4: 100 nF
- C2, C3: 100 µF / 16 V
- D1-D3: 1N4148
- T1: BC548
- U1: ATtiny2313
- U2: 78L05
- A1, A2: ARK2
- RF1: TLX905
Notes
Wersja A+ zawiera mikrokontroler z wgranym programem, dlatego nie trzeba samodzielnie programować ATtiny2313 do podstawowego uruchomienia projektu.
Zasięg zależy od ustawionej mocy, anten, położenia odbiornika, przeszkód i warunków radiowych. Dokumentacja podaje, że przy antenach około 8 cm, pełnej mocy i widoczności między modułami stabilny zasięg może wynosić około 1 km.
Miejsce ustawienia odbiornika należy dobrać doświadczalnie. Ściany, urządzenia i inne przeszkody mogą wyraźnie zmniejszyć zasięg działania układu.
Uwaga: Radiowy strażnik jest projektem pomocniczym i nie zastępuje bezpośredniej opieki ani certyfikowanego systemu bezpieczeństwa. Przed użyciem należy sprawdzić działanie alarmu w rzeczywistych warunkach oraz dobrać miejsce odbiornika i ustawienie mocy do konkretnego obszaru.
Najczęściej zadawane pytania
Wersja A+ zawiera płytkę PCB oraz zaprogramowany mikrokontroler ATtiny2313. Pozostałe elementy trzeba skompletować osobno.
Część noszona przez osobę chronioną cyklicznie komunikuje się z odbiornikiem. Utrata łączności lub wyjście poza ustalony obszar powoduje uruchomienie sygnału alarmowego.
Nie. To wersja A+, czyli płytka PCB i zaprogramowany mikrokontroler. Moduły TLX905, elementy bierne, złącza, buzzer, bateria i pozostałe elementy należy dobrać osobno według wykazu.
Zasięg zależy od ustawionej mocy nadajnika, długości anteny, położenia odbiornika, przeszkód i warunków radiowych. W praktyce należy sprawdzić działanie układu w docelowym miejscu.
