Dotykowy generator dźwięku syreny z niebieską diodą LED - PCB do projektu AVT 740

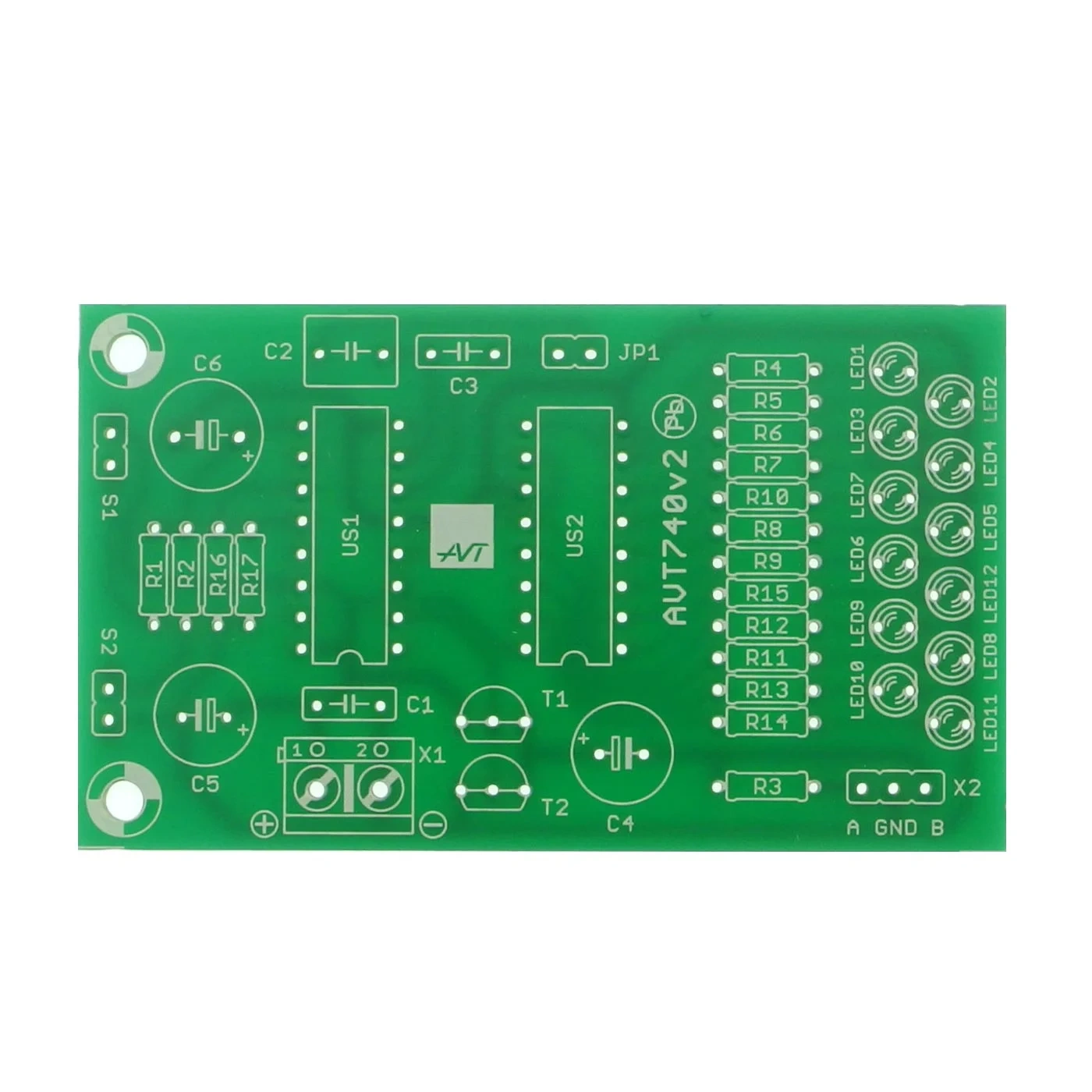

- Dotykowy generator dźwięku syreny pozwala zmieniać wysokość tonu sensorami i obserwować pracę układu na niebieskiej diodzie LED. AVT740 A zawiera płytkę PCB 43×74 mm, a elementy elektroniczne należy skompletować osobno.
Generator VCO z dotykową zmianą tonu - płytka PCB do AVT740
Płytka PCB do wykonania generatora dźwięku z sensorami dotykowymi, dzielnikiem częstotliwości i niebieską sygnalizacją LED.
Dotykowe sterowanie wysokością dźwięku
AVT740 to generator VCO, którego częstotliwość można płynnie przestrajać w górę i w dół za pomocą dwóch sensorów dotykowych. Dotknięcie S1 podnosi wysokość dźwięku, a dotknięcie S2 ją obniża, co pozwala uzyskać dynamiczne sekwencje przypominające syrenę.
Układ wykorzystuje CMOS 4046, dzielnik częstotliwości CMOS 4040, przetwornik piezo oraz niebieską diodę LED migającą proporcjonalnie do generowanego tonu. Wersja A obejmuje samą płytkę PCB; elementy elektroniczne z poniższego wykazu należy skompletować osobno.
Karta techniczna
AVT740
Dotykowy generator dźwięku z VCO na CMOS 4046, dzielnikiem CMOS 4040, wyjściem na przetwornik piezo i niebieską diodą LED.
| Kod projektu | AVT740 |
|---|---|
| Wersja | A – płytka drukowana PCB |
| Typ układu | dotykowy generator dźwięku syreny |
| Sterowanie | dwa sensory dotykowe do podnoszenia i obniżania tonu |
| Układ VCO | CMOS 4046 |
| Dzielnik częstotliwości | CMOS 4040 |
| Zakres zasilania | 3–12 V DC, zalecana bateria 9 V |
| Pobór prądu | poniżej 12 mA w wersji z przetwornikiem piezo i jedną LED |
| Sygnalizacja | niebieska dioda LED odwzorowująca częstotliwość dźwięku |
| Wymiary płytki PCB | 43×74 mm |
Wersja
AVT740 A – płytka PCB. Elementy elektroniczne z poniższego wykazu należy skompletować osobno.
Wykaz elementów
- R1, R2: 1 MΩ
- R3: 100 Ω
- R11: 470 Ω
- R16: 100 kΩ
- R17: 10 MΩ
- R12, R13: zwory z drutu
- C1: 100 nF ceramiczny
- C2: 10 nF
- C3: 3,3 nF
- C4: 220 µF
- C5: 470 µF
- C6: 220 nF
- T1: BC338 lub BC337
- T2: BC328 lub BC327
- D8: niebieska dioda LED 3 mm
- US1: CMOS 4046 + podstawka
- US2: CMOS 4040 + podstawka
- JP1: listwa goldpin 1×2 pin + jumper
- S1, S2: listwa goldpin 1×2 pin kątowa
- X1: złącze śrubowe 2 pin
- X2: listwa goldpin 1×3 pin kątowa
- Brzęczyk piezo z generatorem
- Złączka baterii 9 V
Notes
Po włączeniu zasilania należy dotykać naprzemiennie sensorów S1 i S2, aby zmieniać wysokość dźwięku. Zwilżenie palców może przyspieszyć reakcję sensorów.
Bez jumperka JP1 generator pracuje w wyższym zakresie częstotliwości. Po założeniu jumperka dołączany jest kondensator C2, a maksymalna częstotliwość spada do około 1 kHz.
Dodatkowe efekty modulacji można uzyskać przez dotykanie sensorów S1/S2 oraz wyjść dzielnika częstotliwości, na przykład Q9 lub Q10.
Podczas montażu należy zwrócić uwagę na biegunowość kondensatorów elektrolitycznych, tranzystorów, niebieskiej LED oraz prawidłowe ułożenie układów US1 i US2 w podstawkach.
Uwaga: AVT740 jest projektem edukacyjnym i demonstracyjnym. Generowane światło i dźwięk mogą przypominać syrenę, ale układ nie jest certyfikowanym urządzeniem sygnalizacyjnym do ruchu drogowego ani elementem wyposażenia pojazdu uprzywilejowanego.
Najczęściej zadawane pytania
AVT740 A zawiera wyłącznie płytkę PCB. Elementy elektroniczne z wykazu należy skompletować osobno.
Do eksperymentów z generatorem VCO, sensorami dotykowymi, dzielnikiem częstotliwości oraz efektami dźwiękowymi i świetlnymi.
Nie. Układ działa sprzętowo na CMOS 4046, CMOS 4040 i elementach dyskretnych.
Dotknięcie S1 ładuje kondensator C6 i podnosi częstotliwość dźwięku, a dotknięcie S2 rozładowuje C6 i obniża częstotliwość.
Układ pracuje z napięciem 3–12 V DC, a zalecanym źródłem zasilania jest bateria 9 V.
