Lokalne radiopowiadomienie 433 MHz - PCB's do projektu AVT 1468
- Przesyła lokalny sygnał alarmowy lub sterujący drogą radiową 433 MHz, z wejściami NO/NC, kodem adresowym i wyjściem przekaźnikowym. Wersja A zawiera płytki PCB.
Lokalne radiopowiadomienie – zestaw nadajnik i odbiornik 433 MHz AVT1468
Płytki pozwalają zbudować jednokanałowy system bezprzewodowego powiadamiania lub prostego sterowania radiowego.
Radiowe przekazanie stanu wejścia na wyjście odbiornika
AVT1468 pozwala zbudować prosty, jednokanałowy system lokalnego radiopowiadomienia. Nadajnik reaguje na zwarcie wejścia NO albo przerwę wejścia NC, po czym wysyła zakodowany sygnał radiowy 433 MHz do odbiornika.
Odbiornik sprawdza odebrany adres i po poprawnej transmisji załącza wyjście napięciowe oraz przekaźnik. Układ sprawdza się w prostych systemach alarmowych, do sygnalizacji stanu czujek, przywołania, lokalnego powiadamiania oraz zdalnego sterowania niewielkim obciążeniem.
Karta techniczna
AVT1468
Jednokanałowy system lokalnego radiopowiadomienia do bezprzewodowego przesłania stanu wejścia nadajnika na wyjście odbiornika.
| Wersja | A – płytki PCB |
| Typ projektu | lokalne radiopowiadomienie, jednokanałowe zdalne sterowanie |
| Zastosowanie | powiadamianie o alarmie, stanie czujek, przywołaniu lub zdalne przekazanie sygnału sterującego |
| Liczba kanałów | 1 |
| Medium transmisyjne | fale radiowe |
| Częstotliwość transmisji | 433 MHz |
| Kod transmisji | kod stały |
| Adresowanie | 8-sekcyjny przełącznik adresowy |
| Liczba kombinacji adresu | 255 kombinacji |
| Warunek poprawnej pracy pary | taki sam adres ustawiony w nadajniku i odbiorniku |
| Wejście nadajnika | NO reagujące na zwarcie lub NC reagujące na przerwę |
| Przykładowe elementy wejściowe | przycisk, kontaktron, styk czujnika alarmowego |
| Wyjście napięciowe odbiornika | maks. 16 V / 2 A |
| Wyjście przekaźnikowe odbiornika | maks. 250 VAC / 2 A |
| Sygnalizacja poprawnej transmisji | aktywacja wyjścia VT dekodera po dwóch poprawnych porównaniach kodu |
| Zasilanie nadajnika | 7…16 V DC |
| Pobór prądu nadajnika w spoczynku | < 1 mA |
| Rekomendowane zasilanie nadajnika | bateria 6F22 9 V |
| Zasilanie odbiornika | 7…16 V DC |
| Pobór prądu odbiornika bez obciążenia | maks. 50 mA |
| Rekomendowane zasilanie odbiornika | zasilacz 12 V DC |
| Antena | odcinek drutu około 30 cm dla nadajnika i odbiornika |
| Możliwość pracy wielu zestawów | tak, przy różnych ustawieniach adresu |
| Wymiary płytki nadajnika | 29×70 mm |
| Wymiary płytki odbiornika | 34×70 mm |
Wersja A – płytki PCB

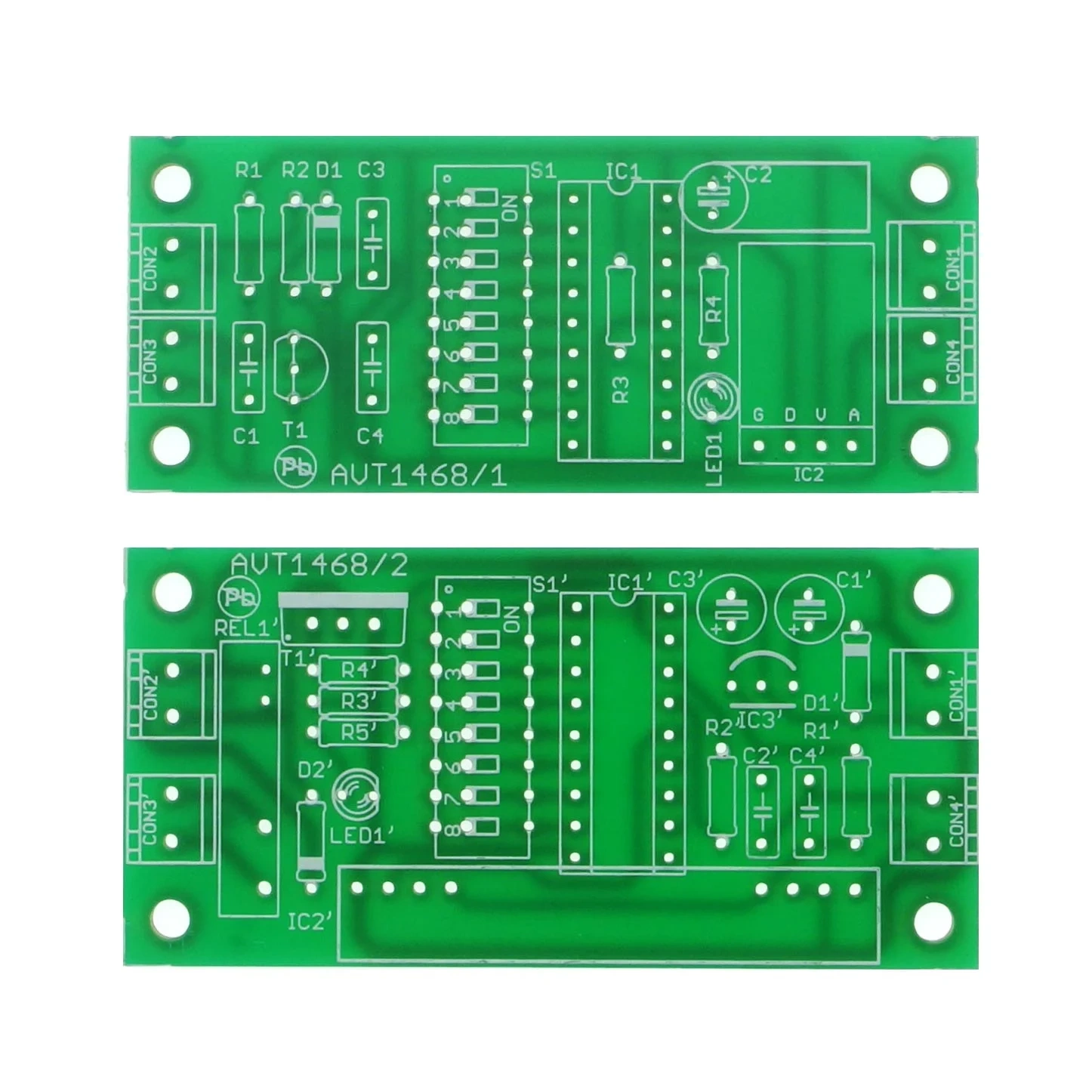

AVT1468 A zawiera płytki PCB do projektu lokalnego radiopowiadomienia: nadajnika i odbiornika. Elementy elektroniczne z poniższego wykazu trzeba skompletować osobno.
Wykaz elementów – nadajnik
- R1: 430 kΩ
- R2, R3: 3 kΩ
- R4: 1,5 MΩ
- C1, C3, C4: 100 nF
- C2: 100 µF
- D1: 1N4007
- T1: BC547
- LED1: dioda LED
- IC1: HT12E
- IC2: TX433N, Velleman
- S1: DIPSWITCH08
- CON1-CON4: ARK2/3,5
- Zatrzask baterii 9 V
- Odcinek drutu lub srebrzanki około 30 cm na antenę
Wykaz elementów – odbiornik
- R1: dławik 10…100 mH
- R2: 430 kΩ
- R3-R5: 3 kΩ
- C1, C3: 100 µF
- C2, C4: 100 nF
- D1, D2: 1N4007
- LED1: dioda LED
- IC1: HT12D
- IC2: RX433N, Velleman
- IC3: 78L05
- T1: BUZ11
- S1: DIPSWITCH08
- REL1: JZC49F-12
- Piezo z generatorem
- Zatrzask baterii 9 V
- Złącza ARK2/3,5 zgodnie z układem odbiornika
- Odcinek drutu lub srebrzanki około 30 cm na antenę
Notes
Nadajnik i odbiornik muszą mieć ustawiony ten sam adres na przełącznikach DIP. Nie zaleca się ustawienia wszystkich przełączników w pozycji OFF, aby ograniczyć ryzyko przypadkowej zgodności z innym zestawem.
Do anten można zastosować odcinki drutu lub srebrzanki o długości około 30 cm. Sposób poprowadzenia anteny wpływa na praktyczny zasięg i odporność na zakłócenia.
Wejście NO nadajnika nadaje się do przycisku lub styku zwiernego, a wejście NC do kontaktronu albo obwodu normalnie zwartego. Odbiornik może załączać wyjście napięciowe albo styk przekaźnika, zależnie od potrzeb aplikacji.
Uwaga: na stykach przekaźnika może występować napięcie sieciowe 230 VAC groźne dla życia.
Wyjście przekaźnikowe ma parametry do 250 VAC / 2 A, ale obwody sieciowe wymagają odpowiedniej obudowy, izolacji, odstępów, bezpiecznika i montażu przez osobę z właściwymi kwalifikacjami.
Najczęściej zadawane pytania
Wersja A zawiera płytki PCB. Wszystkie elementy elektroniczne trzeba skompletować osobno.
To lokalne radiopowiadomienie, które przesyła stan wejścia nadajnika do odbiornika drogą radiową 433 MHz.
Tak. Projekt składa się z płytki nadajnika oraz płytki odbiornika, które po ustawieniu tego samego adresu tworzą parę.
Transmisja odbywa się radiowo na częstotliwości 433 MHz, z użyciem modułów TX433N i RX433N.
Wejście NO reaguje na zwarcie, dlatego można do niego podłączyć przycisk albo inny styk normalnie rozwarty.
Wejście NC reaguje na przerwę w obwodzie, więc nadaje się na przykład do czujnika kontaktronowego w układzie normalnie zwartym.
Adres ustawia się przełącznikami DIPSWITCH08 w nadajniku i odbiorniku. Oba przełączniki muszą mieć tę samą kombinację.
Nadajnik i odbiornik pracują z napięciem 7…16 V. Dla nadajnika zalecana jest bateria 6F22 9 V, a dla odbiornika zasilacz 12 V.
W roli anteny można zastosować około 30-centymetrowy odcinek drutu lub srebrzanki.
Parametry wyjścia przekaźnikowego wynoszą do 250 VAC / 2 A, ale obwody sieciowe wymagają odpowiedniej izolacji, obudowy, zabezpieczeń i zachowania zasad bezpieczeństwa.
Nie. To wersja A, czyli same płytki PCB. Kodery HT12E, HT12D, moduły TX433N i RX433N, przełączniki DIP, tranzystory, przekaźnik, diody, rezystory, kondensatory, złącza, anteny, zatrzaski baterii i pozostałe elementy trzeba dobrać osobno według wykazu.
