Opóźniacz dołączenia głośników do wzmacniacza audio - PCB do projektu AVT 2854
- Opóźniacz dołączenia głośników eliminuje stuki przy włączaniu wzmacniacza i szybko odłącza kolumny po wyłączeniu zasilania. AVT2854 A zawiera płytkę PCB 40×72 mm, a elementy elektroniczne z poniższego wykazu należy skompletować osobno.

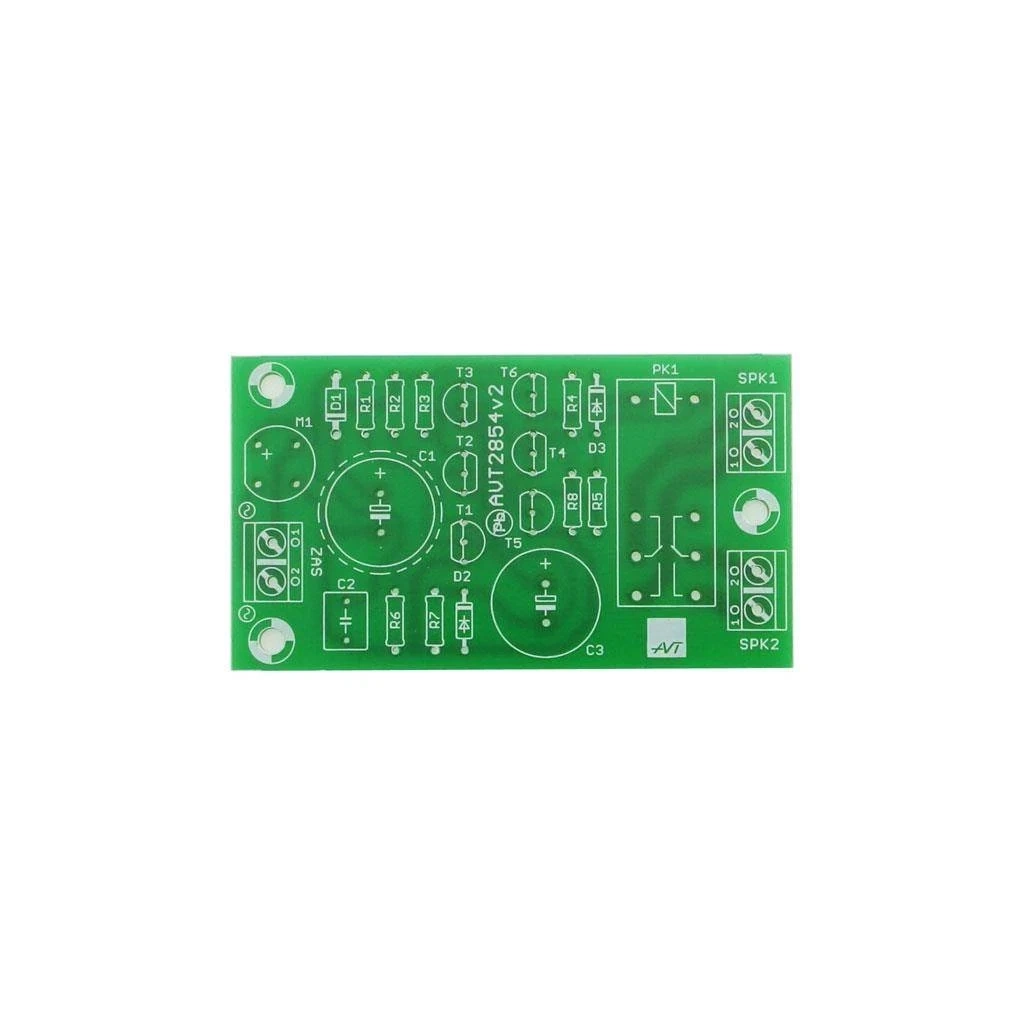

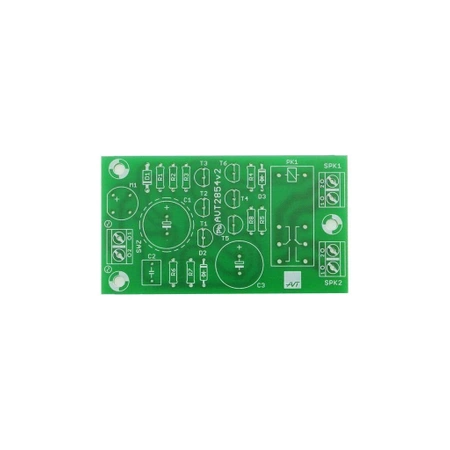

Opóźniacz dołączenia głośników do wzmacniacza - płytka PCB do AVT2854
Płytka PCB do wykonania układu, który opóźnia załączenie głośników i szybko odłącza je po wyłączeniu wzmacniacza.
Ochrona głośników przed stukami przy włączaniu wzmacniacza
AVT2854 to układ do wzmacniaczy mocy audio, który zapobiega stukom w głośnikach podczas włączania zasilania. Po uruchomieniu wzmacniacza dołącza głośniki do wyjścia z opóźnieniem około 2 s.
Po wyłączeniu napięcia zasilania układ odłącza głośniki w czasie poniżej 0,5 s. Elementem wykonawczym jest przekaźnik z dwiema parami styków 2×8 A, a układ podłącza się tylko do zasilania i obwodów głośnikowych. Wersja A obejmuje samą płytkę PCB; elementy elektroniczne z poniższego wykazu należy skompletować osobno.
Karta techniczna
AVT2854
Układ opóźnionego dołączania głośników do wzmacniacza mocy audio, z szybkim odłączeniem po wyłączeniu zasilania.
| Kod projektu | AVT2854 |
|---|---|
| Wersja | A – płytka drukowana PCB |
| Typ układu | opóźniacz dołączenia głośników |
| Zastosowanie | wzmacniacze mocy audio |
| Opóźnienie przy włączeniu | około 2 s |
| Opóźnienie przy wyłączeniu | poniżej 0,5 s |
| Element wykonawczy | przekaźnik |
| Styki przekaźnika | 2×8 A |
| Moc wzmacniacza | do 500 W/kanał |
| Zasilanie | 20–30 VAC |
| Wymiary płytki PCB | 40×72 mm |
Wersja
AVT2854 A – płytka PCB. Elementy elektroniczne z poniższego wykazu należy skompletować osobno.
Wykaz elementów
- R1–R4, R7: 22 kΩ
- R5: 330 Ω
- R6: 1 kΩ
- R8: 68 Ω
- C1: 470 µF / 63 V
- C2: 1 µF / 63 V, stały
- C3: 220 µF / 63 V
- D1: 1N4007
- D2, D3: 1N4148
- T1, T5: BC548 lub podobny
- T2–T4, T6: 2N5551
- M1: mostek prostowniczy
- PK1: RM84P24 lub podobny
- ZAS, SPK1, SPK2: DG301-5.0/2
Notes
Układ wykorzystuje napięcie zmienne pobierane bezpośrednio z transformatora sieciowego zastosowanego we wzmacniaczu mocy. Typ transformatora nie ma znaczenia, ale napięcie dołączone do modułu powinno mieścić się w zakresie 20–30 VAC.
Po włączeniu zasilania kondensator C3 ładuje się przez R3, a przekaźnik po kilku sekundach dołącza głośniki do wyjścia wzmacniacza. Po wyłączeniu zasilania napięcie szybko spada, co powoduje szybkie odłączenie głośników.
Po zadziałaniu przekaźnika układ ogranicza prąd jego cewki do około 10 mA. Zmniejsza to nagrzewanie przekaźnika i rezystora R5.
Poprawnie zmontowany układ ze sprawnych elementów nie wymaga uruchamiania ani kalibracji.
Uwaga: układ montuje się wewnątrz urządzenia audio i podłącza do transformatora oraz obwodów głośnikowych. Przed montażem należy odłączyć wzmacniacz od zasilania i sprawdzić poprawność połączeń, aby nie uszkodzić wzmacniacza ani głośników.
Najczęściej zadawane pytania
AVT2854 A zawiera wyłącznie płytkę PCB do projektu opóźniacza dołączenia głośników. Do uruchomienia układu należy samodzielnie skompletować elementy z wykazu albo wybrać wersję B – zestaw KIT z płytką PCB i elementami do lutowania, jeśli jest dostępna.
Do opóźnionego dołączania głośników we wzmacniaczu mocy audio i szybkiego odłączania ich po zaniku zasilania, co ogranicza stuki w głośnikach.
Nie. AVT2854 jest układem analogowym z przekaźnikiem, tranzystorami i elementami RC, bez mikrokontrolera i bez programu.
Nie. Poprawnie zmontowany układ ze sprawnych elementów nie wymaga uruchamiania ani kalibracji.
Układ wymaga napięcia 20–30 VAC pobieranego z transformatora zastosowanego we wzmacniaczu mocy.
