Miernik lamp elektronowych z katalogiem lamp - PCB i mikroprocesor do projektu AVT 5229
- Pozwala mierzyć lampy elektronowe w typowych i nietypowych punktach pracy, z katalogiem 100 lamp, LCD i RS232. Wersja A+ zawiera płytkę PCB oraz zaprogramowany mikrokontroler.
Miernik lamp elektronowych – tester z katalogiem lamp AVT5229
Układ pozwala sprawdzać lampy elektronowe, mierzyć ich parametry i przesyłać wyniki do komputera.
Tester lamp do serwisu, selekcji i uruchamiania układów lampowych
AVT5229 pozwala zbudować mikroprocesorowy miernik lamp elektronowych do sprawdzania lamp w typowych i nietypowych punktach pracy. Układ mierzy napięcia i prądy elektrod, korzysta z katalogu popularnych lamp i automatycznie wylicza podstawowe parametry pochodne.
Projekt sprawdza się przy selekcji lamp NOS, ocenie lamp używanych, dobieraniu par i kompletów do wzmacniaczy audio oraz przy uruchamianiu własnych konstrukcji lampowych. Wyniki są prezentowane na wyświetlaczu LCD i mogą być przesyłane do komputera przez interfejs RS232.
Karta techniczna
AVT5229
Mikroprocesorowy miernik lamp elektronowych z ATmega16, zasilaczami pomiarowymi, wyświetlaczem LCD 4×20, enkoderem, interfejsem RS232 i katalogiem parametrów popularnych lamp.
| Wersja | A+ – płytka PCB + zaprogramowany mikrokontroler |
| Typ projektu | miernik lamp elektronowych / tester lamp próżniowych |
| Mikrokontroler | ATmega16, zaprogramowany w wersji A+ |
| Taktowanie mikrokontrolera | 16 MHz |
| Katalog lamp | wbudowane dane 100 najpopularniejszych lamp elektronowych |
| Tryby pracy | pomiar lamp z katalogu, pomiar w nietypowych punktach pracy, tryb zasilacza |
| Pomiar podstawowy | prąd anodowy Ia w ustawionym punkcie pracy lampy |
| Parametry wyliczane | nachylenie S [mA/V], wzmocnienie K [V/V], rezystancja wewnętrzna R [kΩ] |
| Mierzone napięcia | Uh, Ug1, Ua, Ug2 |
| Mierzone prądy | Ih, Ia, Ig2 |
| Zasilacz żarzenia | 0…15 V / 2,5 A, chwilowo do 3 A |
| Tryby żarzenia | stabilizacja napięcia lub stabilizacja prądu |
| Krok regulacji żarzenia | około 60 mV |
| Zasilacz siatki pierwszej | 0…-24 V / 2 mA |
| Zasilacz siatki drugiej | 0…300 V / 40 mA |
| Zasilacz anodowy | 0…300 V / 200 mA |
| Podzakresy pomiaru prądu anodowego | 20 mA / 200 mA |
| Obsługiwane typy żarzenia | lampy żarzone pośrednio |
| Prezentacja wyników | wyświetlacz LCD 4×20 znaków |
| Sterowanie | enkoder, przycisk SET/START i dodatkowy przycisk |
| Interfejs PC | RS232 przez MAX202, złącze DB9/F |
| Parametry transmisji RS232 | 9600 b/s, 8N1 |
| Bloki funkcjonalne | zasilacz żarzenia, G1, G2, anoda, sterowanie, zasilanie, podstawki testowe |
| Elementy mocy | IRF740, IRF9540, BD139, LM317, radiator A5723/40 |
| Przetwornica żarzenia | sterowanie PWM, TC4426, dławik 1 mH / 2,6 A |
| Zasilanie sieciowe | 230 VAC przez gniazdo IEC |
| Napięcie głównej linii wysokiego napięcia | około 335 V na linii V335 |

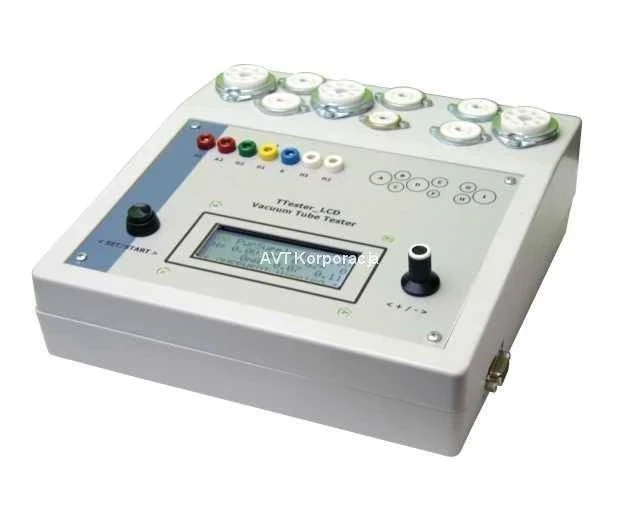

| Podstawki lampowe w przykładowej obudowie | 3× octal, 5× noval, 1× heptal oraz gniazda bananowe do lamp nietypowych |
| Chłodzenie | przy intensywnej pracy zalecany wymuszony obieg powietrza |
| Wymiary płytki PCB | 177×100 mm |

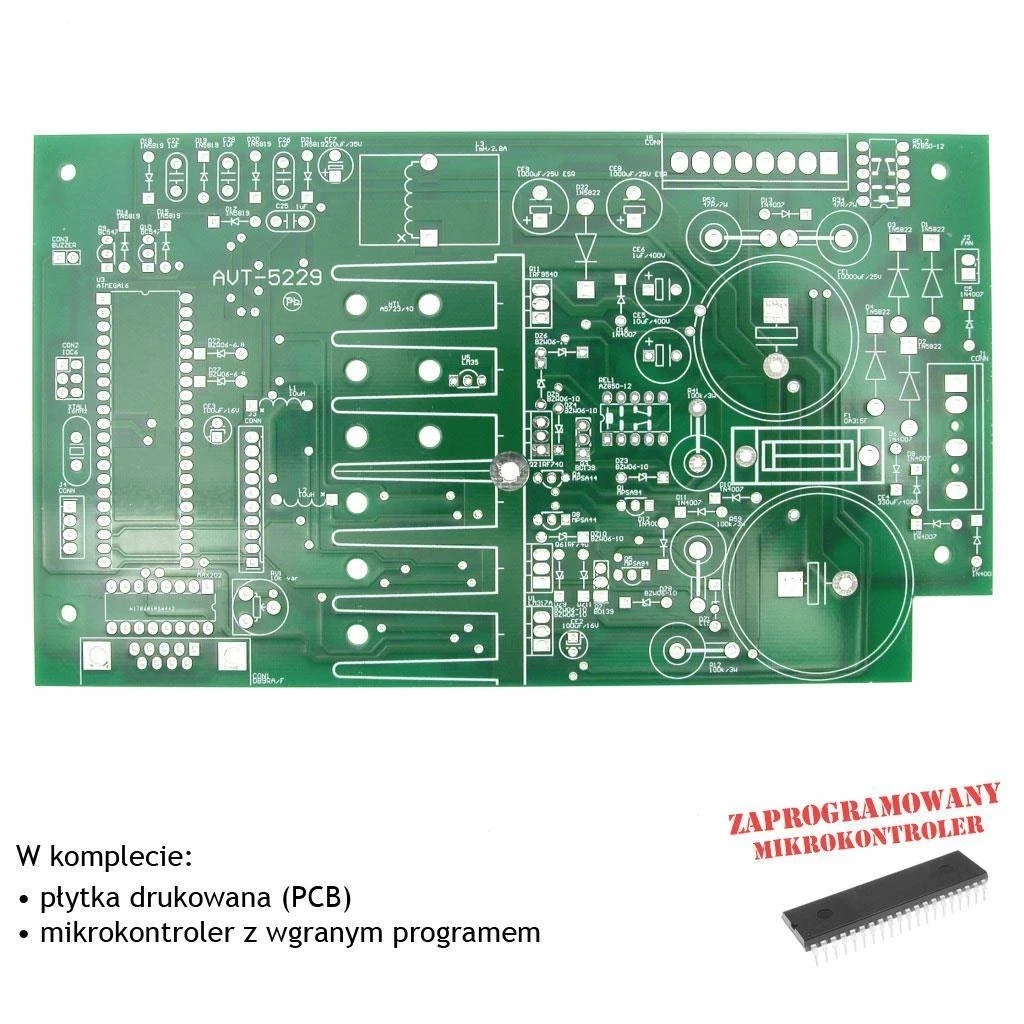

Wersja A+ – płytka PCB i zaprogramowany mikrokontroler
AVT5229 A+ zawiera płytkę PCB oraz zaprogramowany mikrokontroler ATmega16 przygotowany do pracy w tym projekcie. Pozostałe elementy elektroniczne z poniższego wykazu trzeba skompletować osobno.
Wykaz elementów
Rezystory i elementy regulacyjne:
- R1: 220 Ω
- R2: 680 Ω
- R3, R8, R10, R35, R36, R42, R53, R54, R62: 200 kΩ
- R4, R9, R11, R13, R37, R39, R40, R43-R45, R55, R57, R58, R60, R61, R63, R65, R67-R69, R78: 10 kΩ
- R5-R7, R14, R16, R47, R49, R64: 1,6 kΩ
- R12, R41, R59: 100 kΩ / 3 W
- R15, R38, R46, R56, R66: 20 kΩ
- R17-R33, R48, R50, R51: 10 Ω
- R34, R52: 47 Ω / 7 W
- R70-R77: 1 Ω
- RV1: potencjometr montażowy 10 kΩ
Kondensatory:
- C1, C2, C3, C5, C11-C19, C21, C22, C24, C30-C32: 100 nF SMD
- C4, C6-C8, C20, C23, C25-C29: 1 µF MKT
- C9, C10: 22 pF SMD
- CE1: 10000 µF / 25 V
- CE2, CE3: 100 µF / 16 V
- CE4: 330 µF / 400 V
- CE5: 10 µF / 400 V
- CE6: 1 µF / 400 V
- CE7: 220 µF / 35 V
- CE8, CE9: 1000 µF / 25 V, niski ESR
Półprzewodniki:
- U1: LM317
- U2: MAX202 DIL
- U3: ATmega16 DIL, zaprogramowany
- U4: TC4426
- U5: LM35
- U6, U7: LM358, łącznie 5 sztuk wzmacniaczy operacyjnych
- Q1, Q5: MPSA94
- Q2, Q6: IRF740
- Q3, Q7: BD139
- Q4, Q8: MPSA44
- Q9, Q10: BC547
- Q11: IRF9540
- D1-D4, D22: 1N5822
- D14, D15, D17-D21: 1N5819
- D5-D13, D16: 1N4007
- DZ1: dioda Zenera 15 V
- DZ2, D7: BZW06-6,8
- DZ3-DZ6, DZ8-DZ11: BZW06-10
Elementy indukcyjne, złącza i wyposażenie:
- L1, L2: 10 µH
- L3: 1 mH / 2,8 A
- J1: 13 V / 3 A, 6 pinów
- J2: FAN, 2 piny
- J3: LCD DISPLAY, goldpin 1×10
- J4: goldpin 1×4
- J5: SOCKET, goldpin 1×8
- CON1: DB9/F
- CON2: goldpin 2×3
- CON3: BUZZER
- XTAL1: kwarc 16 MHz
- F1: bezpiecznik 315 mA + blaszki
- REL1, REL2: AZ850-12
- Radiator: A5723/40
- Impulsator / enkoder
- Przycisk monostabilny
- Piezo 30 mm
- Wyświetlacz LCD 4×20 znaków
Notes
Wersja A+ zawiera mikrokontroler z wgranym programem, dlatego nie trzeba samodzielnie programować ATmega16 do podstawowego uruchomienia miernika.
Przyrząd wymaga starannego montażu mechanicznego i elektrycznego. Elementy mocy Q2, Q6, Q11 oraz stabilizator U1 pracują na radiatorze A5723/40, a przy intensywnym użytkowaniu warto przewidzieć wymuszony obieg powietrza w obudowie.
Okablowanie podstawek lampowych i gniazd bananowych musi mieć izolację odpowiednią do wysokich napięć. Gniazda pomiarowe powinny mieć bezpieczną konstrukcję, która ogranicza ryzyko przypadkowego dotknięcia metalowych styków.
Uwaga: w układzie występuje napięcie sieciowe 230 VAC groźne dla życia.
Nieprawidłowy montaż lub dotknięcie elementów pod napięciem mogą doprowadzić do śmiertelnego porażenia.
Najczęściej zadawane pytania
Wersja A+ zawiera płytkę PCB oraz zaprogramowany mikrokontroler ATmega16. Pozostałe elementy trzeba skompletować osobno.
Miernik sprawdza napięcia i prądy elektrod lampy, w tym Uh, Ug1, Ua, Ug2, Ih, Ia oraz Ig2, a po cyklu pomiarowym wylicza między innymi nachylenie S, wzmocnienie K i rezystancję wewnętrzną R.
Tak. W pamięci mikrokontrolera zapisano katalog parametrów 100 popularnych lamp elektronowych, co ułatwia pomiary typowych egzemplarzy.
Tak. Miernik ma interfejs RS232 przez MAX202 i może wysyłać wyniki pomiaru do komputera z parametrami transmisji 9600 b/s, 8N1.
Tak. Układ jest zasilany z sieci 230 VAC i generuje napięcia rzędu kilkuset woltów. Montaż i uruchomienie powinny wykonywać wyłącznie osoby z doświadczeniem w pracy z wysokim napięciem.
Tak. W karcie technicznej znajduje się osobny przycisk do pobrania pliku ZIP z oprogramowaniem AVT5229.
Nie. To wersja A+, czyli płytka PCB i zaprogramowany mikrokontroler. Wyświetlacz LCD, elementy zasilaczy, tranzystory mocy, radiator, złącza, przekaźniki, podstawki, gniazda, elementy bierne i pozostałe podzespoły trzeba dobrać osobno według wykazu.
