Co zawiera wersja AVT5697 A?
AVT5697 A zawiera wyłącznie płytkę PCB. Do uruchomienia projektu trzeba samodzielnie skompletować elementy z wykazu.

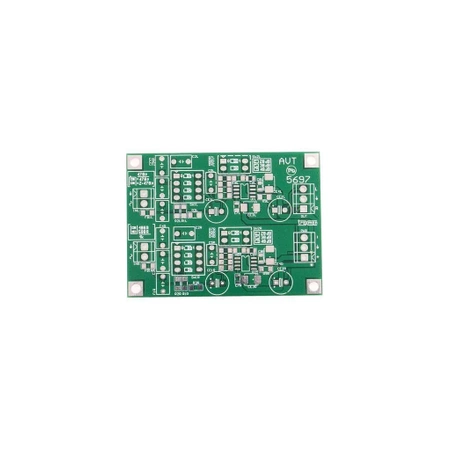

Przedwzmacniacz gramofonowy stereo dla wkładki MC - PCB do projektu AVT 5697
- Przedwzmacniacz gramofonowy stereo AVT5697 do wkładki MC, z niskoszumowymi wzmacniaczami AD797, wyborem wzmocnienia +20 / +30 / +40 dB, regulacją obciążenia wkładki, zasilaniem ±15V. Wersja A to płytka PCB do samodzielnego skompletowania elementów
Przedwzmacniacz gramofonowy stereo do wkładki MC – płytka PCB AVT5697
Płytka drukowana do budowy niskoszumowego przedwzmacniacza liniowego dla wkładki gramofonowej MC, z regulacją wzmocnienia i obciążenia wkładki.
Dopasowanie wkładki MC do przedwzmacniacza MM
AVT5697 pozwala rozbudować tor gramofonowy o niskoszumowy stopień dla wkładki MC. Układ pracuje jako przedwzmacniacz liniowy włączany pomiędzy wkładkę MC a posiadany przedwzmacniacz gramofonowy MM, zwiększając poziom sygnału i zapewniając odpowiednie obciążenie wkładki.
W każdym kanale zastosowano wzmacniacz operacyjny AD797, dobrze dopasowany do pracy ze źródłami o niskiej impedancji i małym poziomie sygnału. Przełączniki DIP pozwalają dobrać wzmocnienie oraz impedancję wejściową do parametrów konkretnej wkładki MC.
Do wkładek MC Stopień liniowy pomiędzy wkładką MC a przedwzmacniaczem MM
AD797 Niskoszumowe wzmacniacze operacyjne dla małych sygnałów

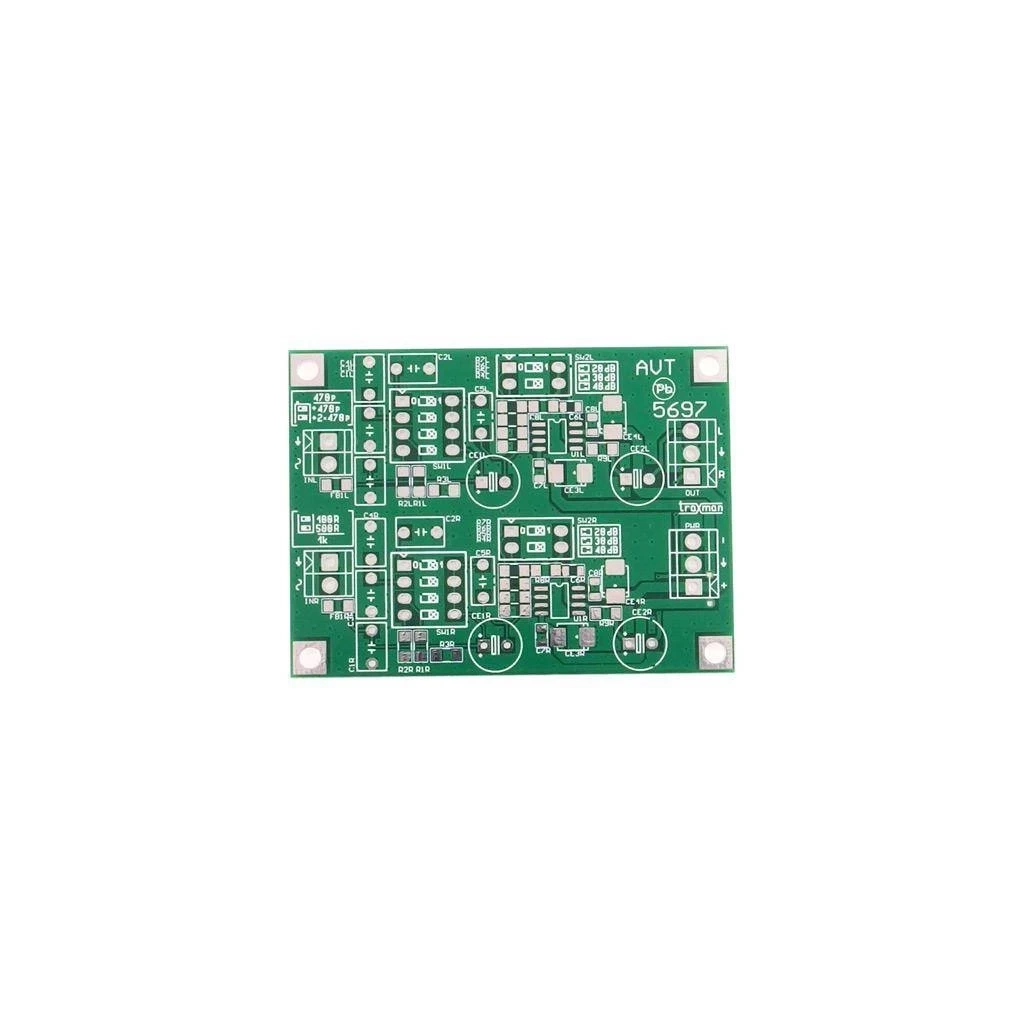

Płytka 68×50 mm Kompaktowa PCB do montażu w ekranowanej obudowie
Karta techniczna
AVT5697
AVT5697 to stereofoniczny przedwzmacniacz liniowy dla wkładek MC, z regulowanym wzmocnieniem, regulowanym obciążeniem wejścia i niskoszumowym torem na AD797.
| Kod projektu | AVT5697 |
|---|---|
| Wersja | A – płytka drukowana PCB |
| Typ układu | przedwzmacniacz gramofonowy stereo do wkładki MC |
| Funkcja w torze audio | stopień liniowy między wkładką MC a przedwzmacniaczem MM |
| Liczba kanałów | stereo / 2 kanały |
| Układy aktywne | 2× AD797, po jednym na kanał |
| Wzmocnienie | wybierane +20 / +30 / +40 dB |
| Przełącznik wzmocnienia | SW2L, SW2R – DIPSW2 |
| Dopasowanie wkładki | przełączane obciążenie pojemnościowe i rezystancyjne wejścia |
| Przełącznik obciążenia | SW1L, SW1R – DIPSW4 |
| Przykładowa pojemność obciążenia | około 0,5 / 1 / 1,5 / 2 nF |
| Przykładowa rezystancja obciążenia | około 100 / 500 / 1000 Ω |
| Wejścia | INL, INR – DG381-3.5-2 |
| Wyjście | OUT – DG381-3.5-3 |
| Zasilanie | zewnętrzne, niskoszumowe ±15 V |
| Złącze zasilania | PWR – DG381-3.5-3 |
| Montaż | dwustronna płytka PCB, elementy SMD i przewlekane |
| Wymiary płytki PCB | 68×50 mm |
Wersja
AVT5697 A – płytka PCB. Elementy elektroniczne z poniższego wykazu trzeba skompletować osobno.
Wykaz elementów
- R1L, R1R, R5L, R5R, R9L, R9R: 110 Ω, SMD 1206
- R2L, R2R, R6L, R6R: 1 kΩ, SMD 1206
- R3L, R3R, R4L, R4R: 2 kΩ, SMD 1206
- R7L, R7R: 2,4 kΩ, SMD 1206
- R8L, R8R: 7,5 kΩ, SMD 1206
- C1L, C1R, C2L, C2R, C3L, C3R, C4L, C4R: 470 pF
- C5L, C5R: 100 nF, C7,2×4,5P5,0
- C6L, C6R: 47 pF, SMD 0805
- C7L, C7R, C8L, C8R: 100 nF, SMD 0805
- CE1L, CE1R, CE2L, CE2R: 220 µF / 25 V
- CE3L, CE3R, CE4L, CE4R: 4,7 µF / 25 V, tantalowe
- U1L, U1R: AD797
- FB1L, FB1R: koralik ferrytowy 600 Ω, SMD 1206
- INL, INR: DG381-3.5-2
- OUT, PWR: DG381-3.5-3
- SW1L, SW1R: DIPSW4
- SW2L, SW2R: DIPSW2
- Obudowa aluminiowa połączona z masą układu
- Wysokiej jakości przewody ekranowane do wejść i wyjścia audio
- Zewnętrzny niskoszumowy zasilacz symetryczny ±15 V
Notes
AVT5697 nie zastępuje korekcji RIAA dla wkładki MM. Układ podnosi poziom sygnału wkładki MC i dopasowuje jej obciążenie, a następnie przekazuje sygnał do posiadanego przedwzmacniacza MM z korekcją RIAA.
Przy tak niskich poziomach sygnału bardzo ważne są elementy o małej tolerancji i dobre ekranowanie. Warto stosować wysokiej jakości rezystory 1%, kondensatory o dobrej tolerancji oraz solidne przewody ekranowane do wszystkich połączeń audio.
Ustawienia przełączników SW1 i SW2 należy dobrać do konkretnej wkładki MC. Wzmocnienie +20 / +30 / +40 dB oraz obciążenie wejścia pozwalają dopasować przedwzmacniacz do poziomu wyjściowego i zaleceń katalogowych wkładki.
Uwaga: układ pracuje z bardzo małymi sygnałami z wkładki MC, dlatego błędne ekranowanie, pętle masy lub zaszumione zasilanie mogą wyraźnie pogorszyć odsłuch. Stosuj niskoszumowy zasilacz ±15 V, ekranowaną obudowę i krótkie, dobrze ekranowane przewody audio.
Najczęściej zadawane pytania
Do czego służy AVT5697?
Układ służy do podniesienia poziomu sygnału z wkładki MC i dopasowania jej obciążenia. Pracuje przed przedwzmacniaczem MM, który wykonuje właściwą korekcję RIAA.
Czy AVT5697 ma korekcję RIAA?
Nie. AVT5697 jest liniowym przedwzmacniaczem dla wkładki MC. Korekcję RIAA powinien zapewnić kolejny stopień, czyli przedwzmacniacz gramofonowy MM.
Jakie wzmocnienie można ustawić?
Przełączniki SW2L i SW2R pozwalają wybrać wzmocnienie +20 dB, +30 dB albo +40 dB, zależnie od poziomu sygnału wkładki MC i wymagań dalszego toru audio.
Jak dobrać obciążenie wkładki MC?
Obciążenie należy dobrać do zaleceń katalogowych wkładki lub odsłuchowo. Przełączniki SW1L i SW1R umożliwiają zmianę pojemności i rezystancji wejściowej w kilku typowych zakresach.
Jakiego zasilacza wymaga układ?
Potrzebny jest zewnętrzny niskoszumowy zasilacz symetryczny ±15 V. Jakość zasilania ma duże znaczenie, ponieważ przedwzmacniacz pracuje z bardzo małymi sygnałami z wkładki MC.
