Czteropasmowy odbiornik STAŚ. Odbiornik CW/SSB początkującego nasłuchowca (80/40/30/20m) - PCB do projektu AVT 3230
- PCB - płytka (komplet płytek) drukowanych do projektu

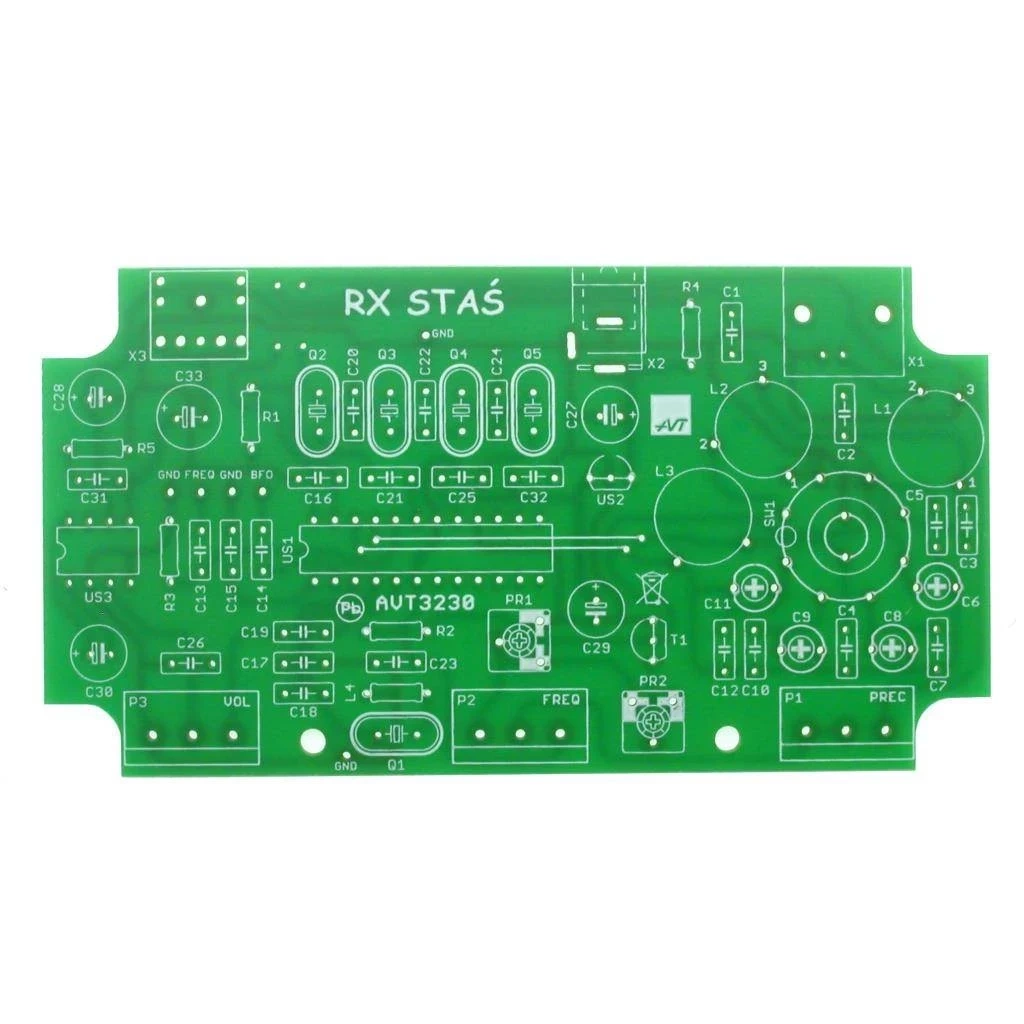

Płytka PCB do czteropasmowego odbiornika STAŚ CW/SSB 80/40/30/20 m – AVT3230 A
AVT3230 A to sama płytka drukowana PCB przeznaczona do budowy czteropasmowego odbiornika krótkofalowego STAŚ. Układ umożliwia wykonanie odbiornika do nasłuchu emisji CW i SSB na popularnych pasmach amatorskich 80 m, 40 m, 30 m i 20 m. To dobry wybór dla osób, które chcą samodzielnie skompletować elementy, wykorzystać własne podzespoły lub zbudować odbiornik według dokumentacji AVT3230.
Płytka została przygotowana do montażu odbiornika pracującego jako superheterodyna z pojedynczą przemianą częstotliwości. Konstrukcja wykorzystuje częstotliwość pośrednią 4,43 MHz oraz popularne układy scalone MC3362 i LM386. Po zmontowaniu i zestrojeniu odbiornik pozwala na odbiór sygnałów telegraficznych CW oraz emisji jednowstęgowej SSB, w tym LSB na pasmach 80 m i 40 m oraz USB na pasmach 30 m i 20 m.
Wariant AVT3230 A obejmuje wyłącznie płytkę PCB. Elementy elektroniczne, obudowa, gałki, przewody, gniazda zewnętrzne, zasilacz i antena nie są częścią tej wersji. Do uruchomienia urządzenia potrzebne jest samodzielne dobranie i wlutowanie komponentów zgodnie ze schematem oraz instrukcją montażu.
Do pobrania:
Najważniejsze cechy
- Sama płytka PCB do budowy odbiornika STAŚ AVT3230
- Projekt dla pasm 80 m, 40 m, 30 m i 20 m wykorzystywanych w łączności krótkofalarskiej
- Możliwość budowy odbiornika CW/SSB do nasłuchu telegrafii i emisji jednowstęgowej
- Dobry wybór dla osób kompletujących elementy samodzielnie
- Płytka do projektu edukacyjnego z zakresu techniki radiowej HF
- Kompatybilność z dokumentacją AVT3230
Specyfikacja techniczna
- Typ produktu: płytka drukowana PCB
- Kod produktu: AVT3230 A
- Projekt urządzenia: czteropasmowy odbiornik STAŚ CW/SSB
- Obsługiwane pasma po zmontowaniu układu: 80 m, 40 m, 30 m, 20 m
- Zakresy częstotliwości projektu: około 3,5 MHz, 7 MHz, 10 MHz, 14 MHz
- Częstotliwość pośrednia projektu: 4,43 MHz
- Przewidziane układy scalone: MC3362, LM386
- Emisje odbierane po zmontowaniu: CW, SSB
- Odbiór wstęg po zmontowaniu: LSB dla 80 m i 40 m, USB dla 30 m i 20 m
- Zasilanie gotowego układu: 9–12 V DC
- Wymiary płytki PCB: 118 × 64 mm
- Pasująca obudowa dla kompletnego projektu: Z77
- Zawartość wersji: sama płytka PCB, bez kompletu elementów elektronicznych
Extra porady techniczne
Przed zakupem sprawdź dokumentację AVT3230 i listę elementów. Wersja AVT3230 A zawiera tylko PCB, dlatego wszystkie rezystory, kondensatory, układy scalone, elementy indukcyjne, przełączniki, potencjometry i złącza trzeba przygotować osobno.
Najwięcej uwagi wymagają obwody rezonansowe i elementy indukcyjne. Poprawne nawinięcie cewek oraz właściwy dobór kondensatorów mają bezpośredni wpływ na zakres strojenia, czułość i stabilność odbiornika.
Do uruchomienia warto przygotować miernik częstotliwości, multimetr i stabilne źródło zasilania. Przy odbiorniku HF szczególnie ważne są dokładność montażu, prowadzenie masy, kontrola zwarć oraz spokojne strojenie każdego zakresu.
Trochę teorii
Odbiornik STAŚ pracuje w układzie superheterodynowym. Oznacza to, że sygnał z anteny jest mieszany z sygnałem lokalnego generatora, a następnie przetwarzany na stałą częstotliwość pośrednią. W projekcie AVT3230 wynosi ona 4,43 MHz, co ułatwia filtrację i dalsze wzmocnienie sygnału.
SSB, czyli Single Side Band, to emisja jednowstęgowa używana do łączności głosowej na falach krótkich. W porównaniu z klasyczną AM zajmuje mniej pasma i pozwala efektywniej wykorzystać moc nadajnika. CW to emisja telegraficzna, w której informacja jest przesyłana za pomocą krótkich i długich impulsów nośnej, najczęściej jako alfabet Morse’a.
W praktyce jakość odbioru zależy nie tylko od samej płytki i elementów, ale również od anteny, zasilania, poprawnego ekranowania oraz starannego strojenia. Dlatego budowa AVT3230 na bazie samej PCB jest dobrym projektem dla osób, które chcą głębiej wejść w temat radioodbiorników krótkofalowych i techniki HF.
Projekt AVT 3230 EdW 08/18
Najczęściej zadawane pytania
STAŚ AVT3230 to czteropasmowy odbiornik nasłuchowy HF przeznaczony do odbioru sygnałów krótkofalarskich CW i SSB. Umożliwia rozpoczęcie przygody z nasłuchem radiowym bez konieczności posiadania nadajnika.
Odbiornik pracuje w czterech popularnych zakresach krótkofalarskich: 80 m, 40 m, 30 m i 20 m, czyli w okolicach częstotliwości 3,5 MHz, 7 MHz, 10 MHz i 14 MHz.
CW oznacza odbiór sygnałów telegraficznych, najczęściej alfabetem Morse’a, natomiast SSB oznacza odbiór emisji jednowstęgowej używanej do łączności głosowej. Dzięki temu zestaw pozwala nasłuchiwać zarówno telegrafii, jak i rozmów krótkofalarskich.
Tak. Układ zapewnia odbiór dolnej wstęgi bocznej LSB na pasmach 80 m i 40 m oraz górnej wstęgi bocznej USB na pasmach 30 m i 20 m. Jest to zgodne z typowym sposobem pracy na tych zakresach krótkofalarskich.
Tak, projekt został opracowany jako odbiornik dla początkującego nasłuchowca. Trzeba jednak pamiętać, że jest to zestaw KIT do samodzielnego montażu, więc wymaga lutowania, starannego nawinięcia cewek oraz późniejszego zestrojenia odbiornika.
Tak. Po montażu należy ustawić częstotliwości VFO dla poszczególnych pasm za pomocą trymerów i potencjometrów montażowych. Najwygodniej zrobić to z użyciem miernika częstotliwości, choć osoby z doświadczeniem mogą wykonać wstępne strojenie na słuch.
Do poprawnej pracy potrzebna jest antena na pasma krótkofalowe. Dobre efekty może dać antena wielopasmowa, np. G5RV lub W3DZZ, a prostszym rozwiązaniem może być antena typu LW z drutu o długości około 20 m z transformatorem 1:9. W warunkach testowych można spróbować także z odcinkiem drutu około 10 m.
